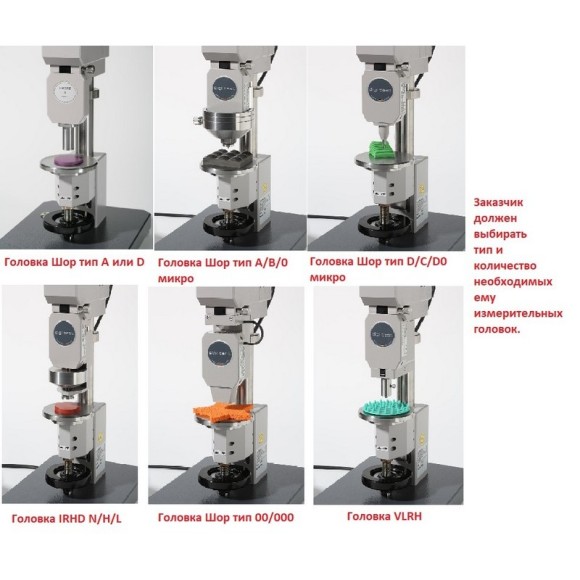

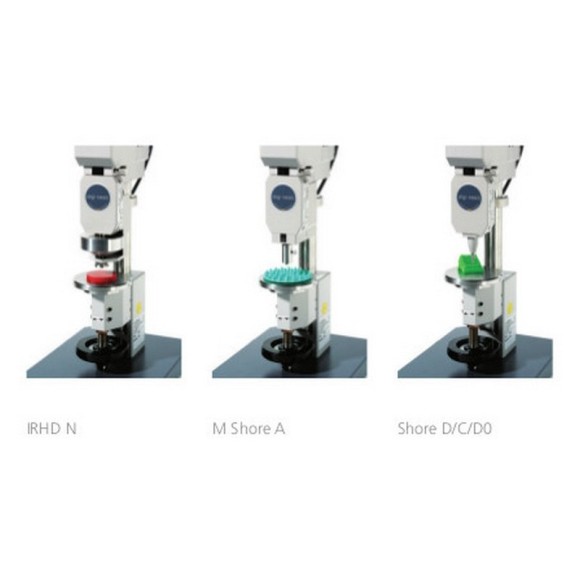

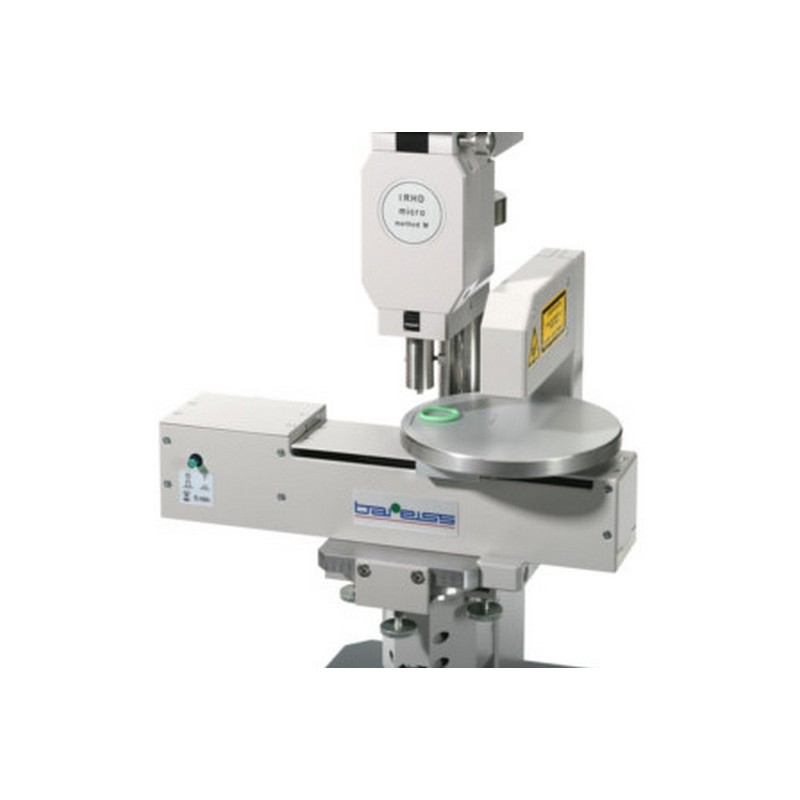

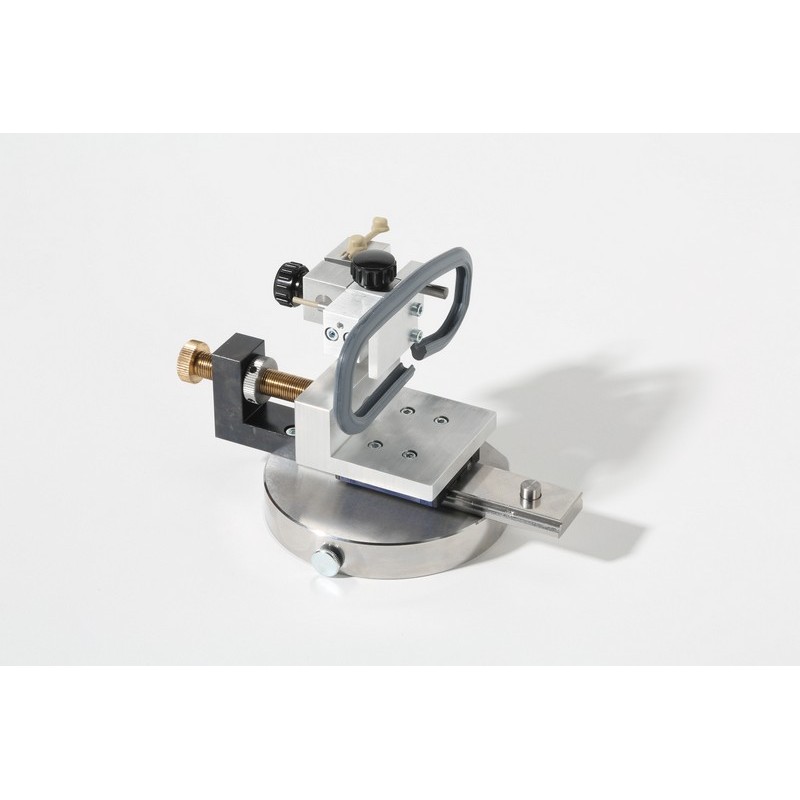

Цифровой твердомер обладает широким спектром толщины контролируемых изделий, начиная от минимальной толщины образца - 0.6 мм при помощи различных съёмных измерительных головок. С измерительными головками IRHD Compact III возможно измерение твёрдости в диапазоне:

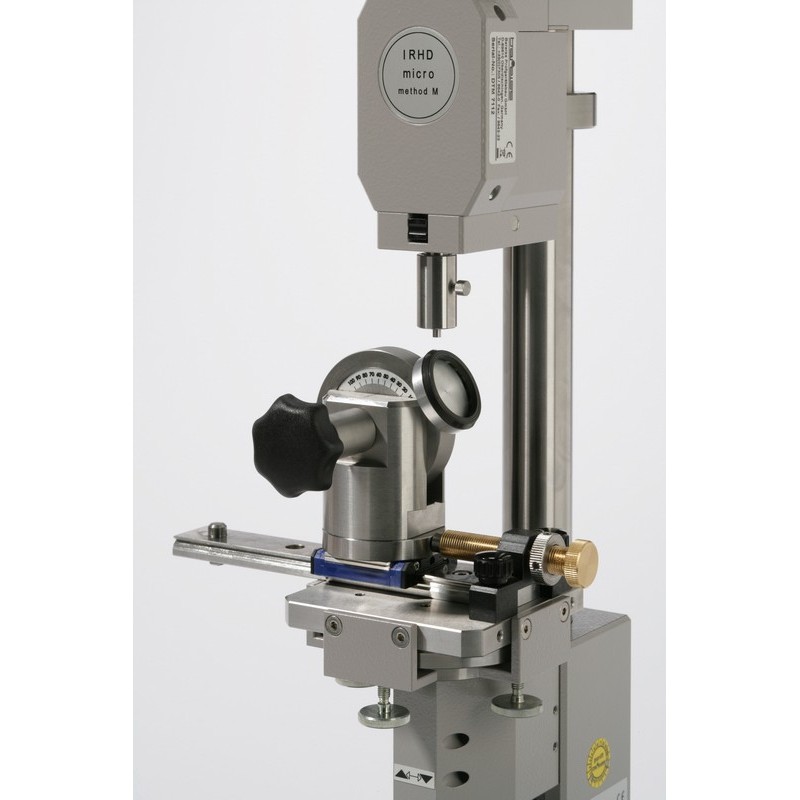

- IRHD micro (толщина образца от 0,6 до 5,0 мм)
- IRHD normal (толщина образца от 6,0 до 10,0 мм) в соответствии со следующими стандартами: DIN ISO 48, NF T 46-003, ASTM D 1415, BS 903, Part. A26.

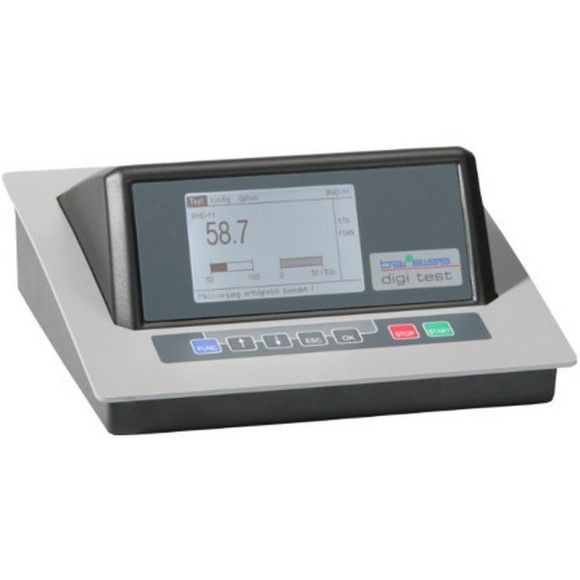

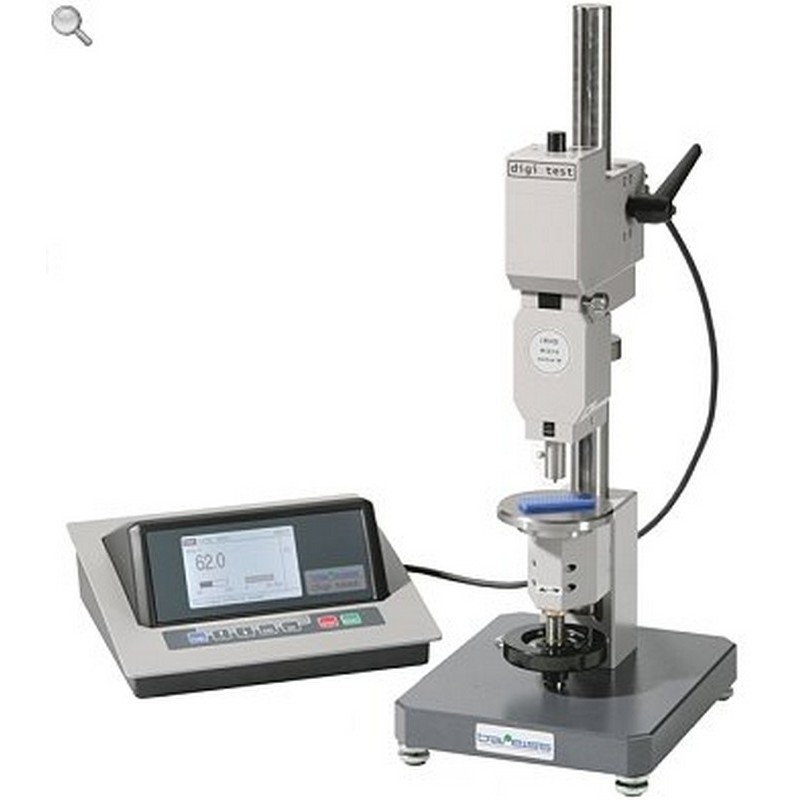

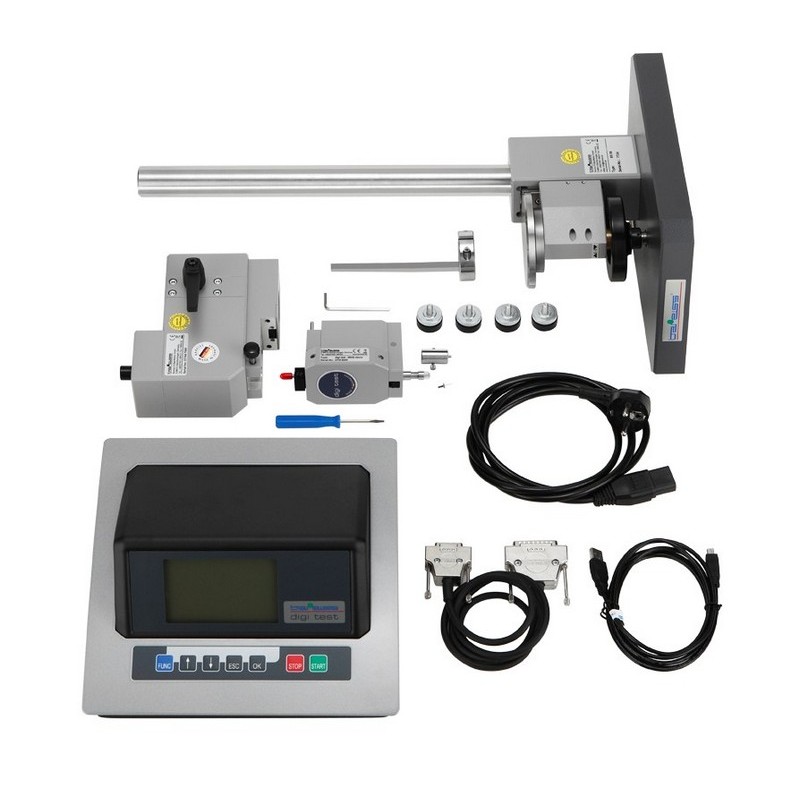

Твердомеры представляют собой стационарные средства измерений, состоящие из испытательного стенда, измерительного устройства и электронного блока.

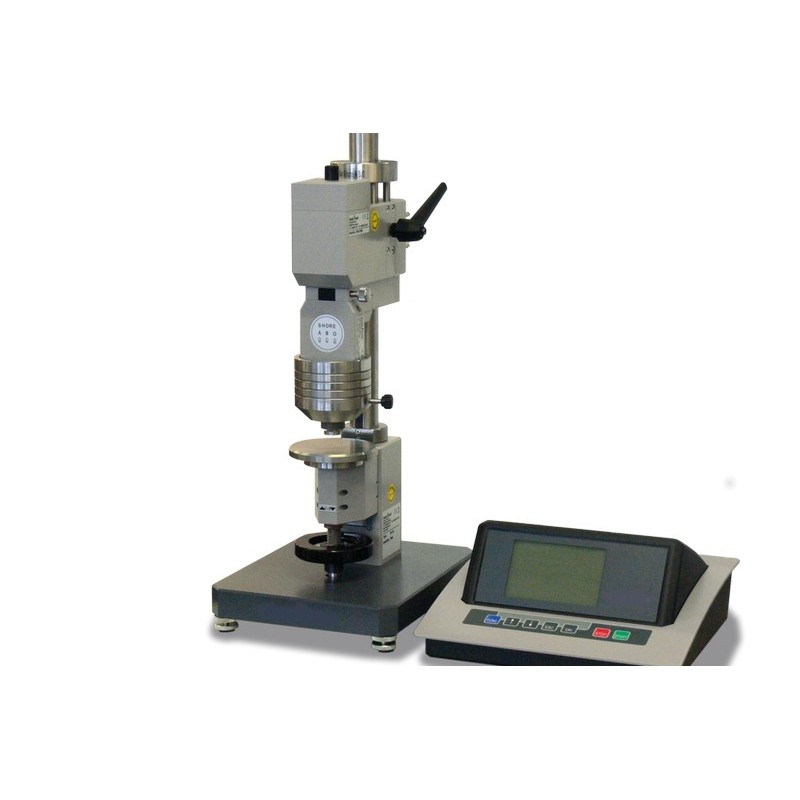

Принцип действия твердомеров для шкал Шора А и D основан на измерении глубины погружения индентора в испытываемый образец под действием силы, действующей перпендикулярно образцу. Для шкалы Шора А индентор имеет геометрические размеры по ГОСТ 263-75, для шкалы Шора D индентор имеет геометрические размеры по ГОСТ 24621-91. Вылет индентора от опорной поверхности твердомера составляет (2,50±0,04) мм. Сила, под действием которой индентор погружается в образец, обеспечивается пружиной калиброванной по ГОСТ 263-75 для шкалы Шора А и по ГОСТ 24621-91 для шкалы Шора D.
Принцип действия твердомеров для шкал IRHD N и IRHD M основан на измерении разности между глубиной погружения индентора в испытываемый образец под действием контактной силы и глубиной погружения под действием общей силы. Контактная сила обеспечивается с помощью плоской кольцеобразной лапки для прижима и закрепления образца. Лапка имеет в центре отверстие для прохождения индентора и жестко соединена с измерительным устройством.
Твердомер подготавливается для работы на необходимой шкале измерений путем на- стройки измерительного устройства и вводом параметров измерения клавишами электронного блока. После ввода необходимых параметров и настройки измерительной головки осуществляет измерение в автоматическом режиме.
Все модификации оснащены средствами архивации результатов измерений и статистической обработки результатов измерений.
Прибор представляет собой управляемый микрокомпьютером твердомер с очень высокой точностью измерений в нескольких диапазонах по IRHD (а также IRHD-ss supersoft), VLHR и Шор.
Твердомер обеспечивает быстрое и полностью автоматическое измерение (без влияния оператора) во всех диапазонах по шкалам Шора и IRHD. Благодаря цифровым измерительным системам достигается высокая точность измерения. Может применяться, например, в автоматическом режиме для определения твёрдости фасонных изделий и листовых материалов.
Перед приложением усилия пружины (испытание по Шору) или главного усилия (испытание по IRHD) индентор зондирует поверхность образца. Этот запатентованный процесс обеспечивает надежное измерение фасонных деталей с вогнутой или выпуклой поверхностью.
Метрологические и технические характеристики
Шкала Шора A
Диапазон измерения твердости, числа твердости HA ................................................... от 0 до 100.
Пределы допускаемой абсолютной погрешности
измерения твёрдости, числа твердости HA.................................................................................. ±1.
Предварительная нагрузка, Н (гс) .................................................................... 0,549 ±0,080 (56±8).
Нагрузка, Н (гс) ............................................................................................. 8,063 ±0,080 (822±8).
Диаметр стержня индентора, м.........................................................................................1,25±0,15.
Угол конусной части индентора, …о.................................................................................. 35±0,25.
Диаметр площадки срезанной части конуса, м................................................................0,79±0,03.
Вылет индентора от опорной поверхности твердомера, мм ...........................................2,50 ±0,04.
Шкала Шора D
Диапазон измерения твердости, числа твердости HD ................................................... от 0 до 100.
Пределы допускаемой абсолютной погрешности
измерения твёрдости, числа твердости HD.................................................................................. ±1.
Нагрузка, Н (гс) .....................................................................................44,50 ±0,044 (4.536±0,045)
Диаметр стержня индентора, м.........................................................................................1,25±0,15.
Угол конусной части индентора, …о...................................................................................... 30±1.
Радиус закругления конуса, мм ........................................................................................0,1±0,012.
Вылет индентора от опорной поверхности твердомера, мм ...........................................2,50 ±0,04.
Шкала IRHD N
Диапазон измерения твердости, числа твердости IRHD N........................................... от 30 до 85.
Пределы допускаемой абсолютной погрешности
измерения твёрдости, числа твердости IRHD N ......................................................................... ±1.
Контактная нагрузка, Н.......................................................................................................0,3 ±0,02.
Нагрузка на шариковый индентор, Н .................................................................................5,4 ±0,01.
Шарик или полусфера, диаметр, мм.................................................................................2,50±0,01.
Прижимная лапка, высота, мм................................................................................................. 20±1.
Отверстие в лапке, диаметр, мм ................................................................................................ 6±1.
Шкала IRHD M (микротвердость)
Диапазон измерения твердости, числа твердости IRHD M.......................................... от 0 до 100.
Пределы допускаемой абсолютной погрешности
измерения твёрдости, числа твердости IRHD M......................................................................... ±1.
Контактная нагрузка, мН ..................................................................................................... 8,3 ±0,5.
Нагрузка на шариковый индентор, мН............................................................................... 145 ±0,5.
Шарик или полусфера, диаметр, мм.............................................................................0,395±0,005.
Прижимная лапка, высота, мм..........................................................................................3,35±0,15.
Отверстие в лапке, диаметр, мм ........................................................................................... 1±0,15.
Общие характеристики
Рабочие условия применения:
температура воздуха ,°С .................................................................................... от 21 до 25;
относительная влажность воздуха, %, не более ............................................... от 35 до 75.
Питание:
напряжение, В .......................................................................................110±10 или 230±10;
частота, Гц......................................................................................................... от 50 до 60.
Габаритные размеры:
испытательный стенд (длина?ширина?высота), мм, не более:................................ 250 х200х570;
электронный блок (длина?ширина?высота), мм, не более: ..................................... 290 х260х120;
Масса, кг, не более ...................................................................................................................... 20;
