Вискозиметр проточный чашечный ВЗ модификации ВЗ-DIN

Принцип действия вискозиметров ВЗ основан на измерении времени непрерывного истечения испытуемой жидкости определенного объёма (100 мл) через выходное отверстие сопла соответствующего диаметра под действием силы тяжести.

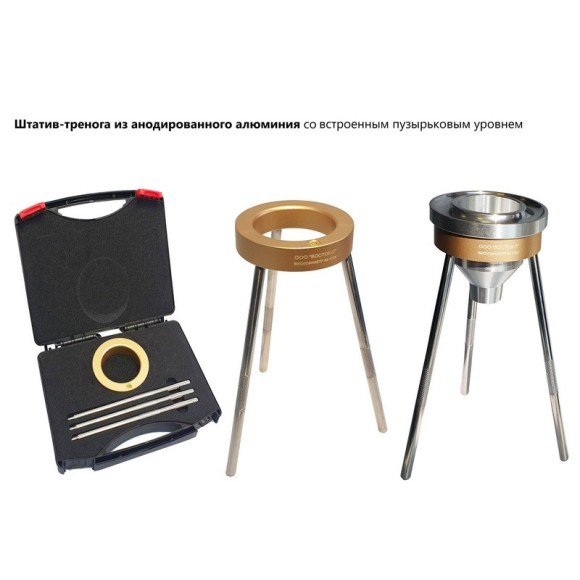

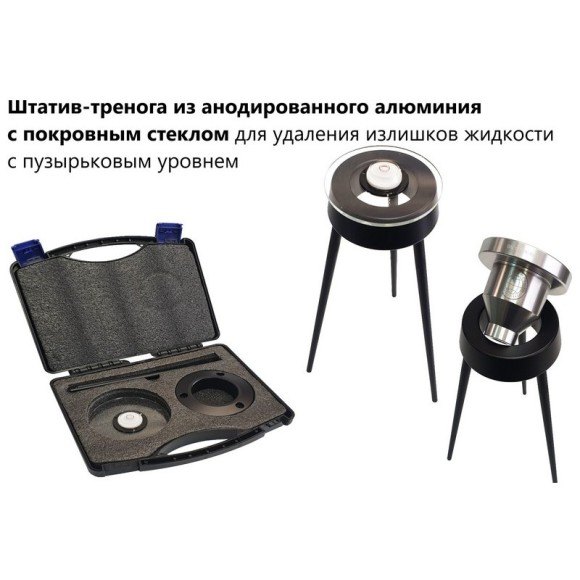

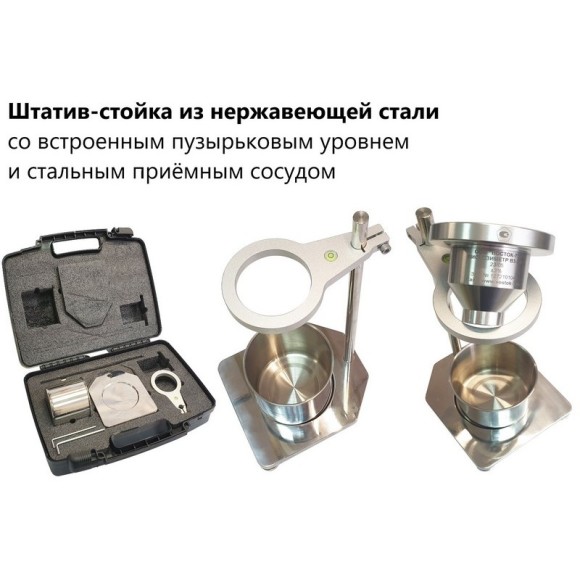

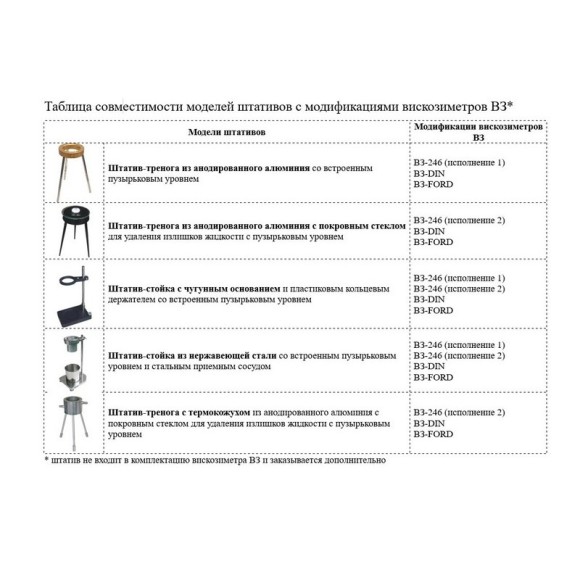

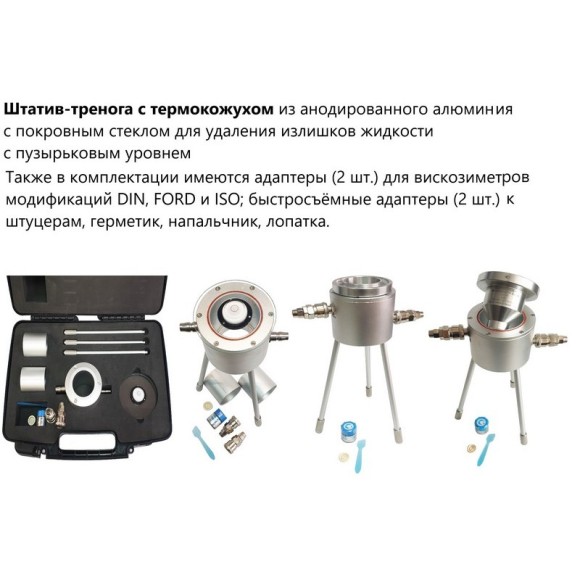

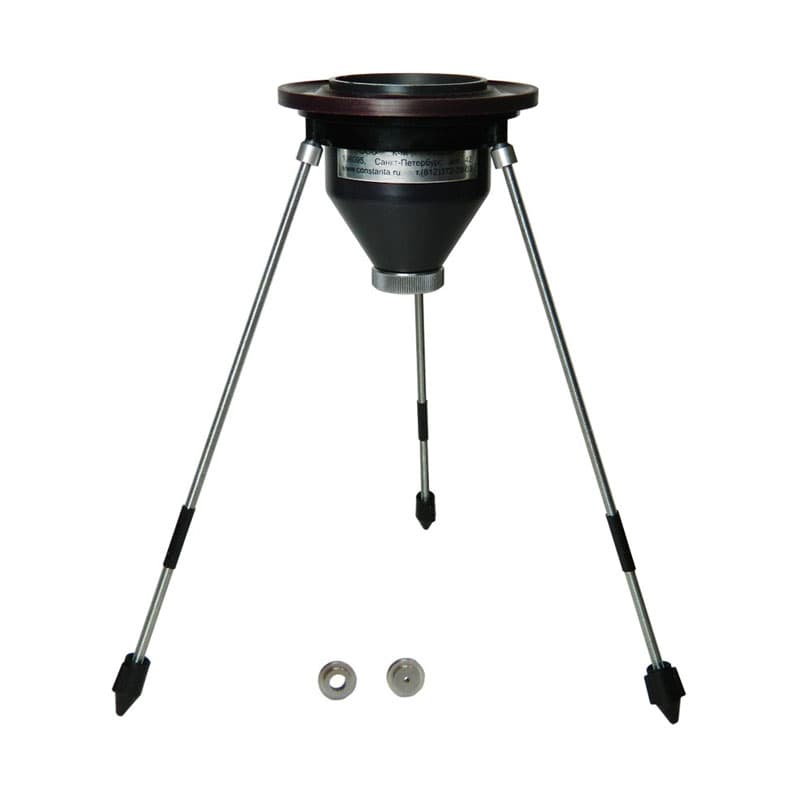

Вискозиметры ВЗ изготавливаются из анодированного алюминия и представляют собой резервуар, выполненный в виде воронки (чаши) со сменными соплами или с запрессованным не сменным соплом, и могут поставляться отдельно или со штативом выбранного исполнения (модели) с кольцевым держателем и пузырьковым уровнем (ватерпасом). Модель штатива и необходимость его поставки определяется при заказе на поставку вискозиметра ВЗ.

ВЗ-DIN

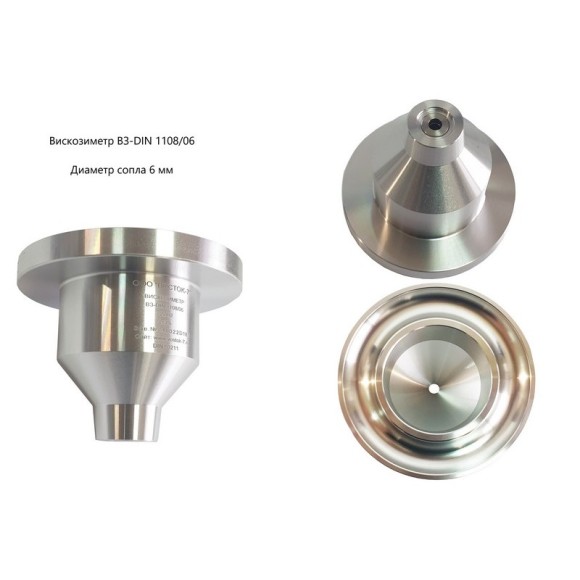

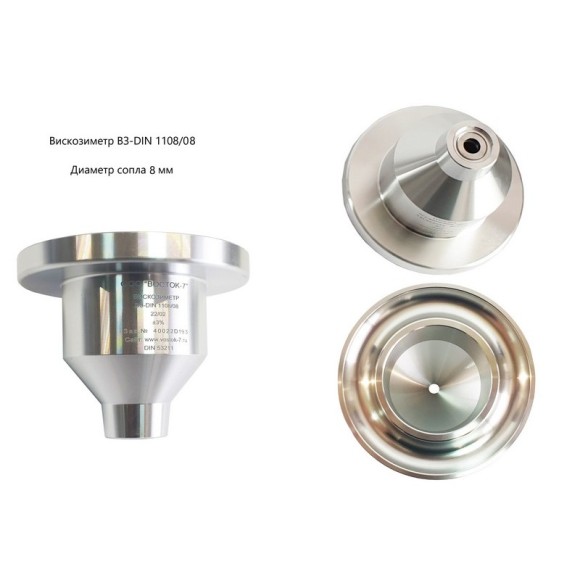

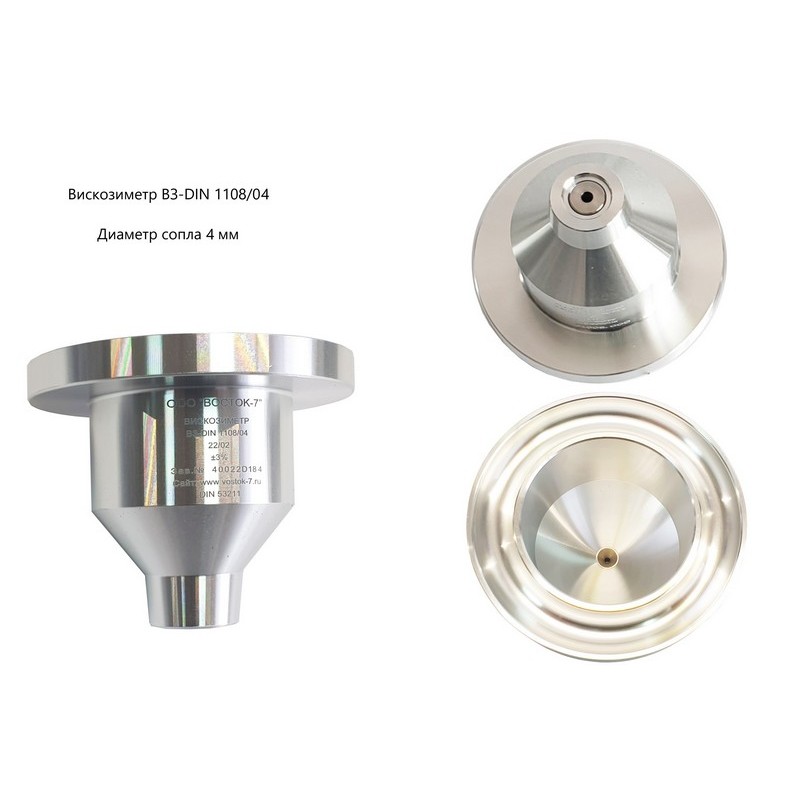

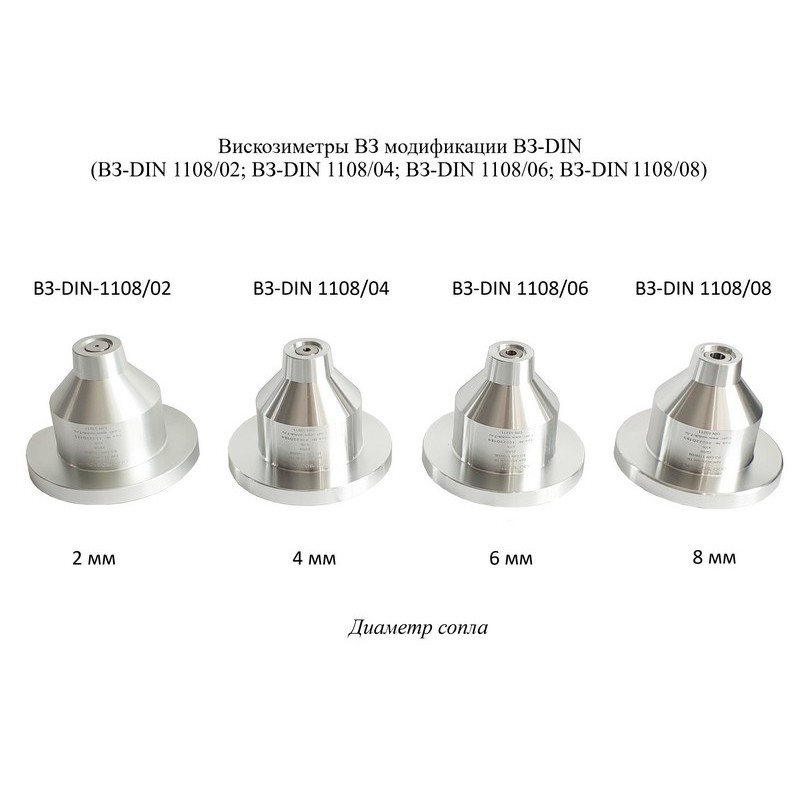

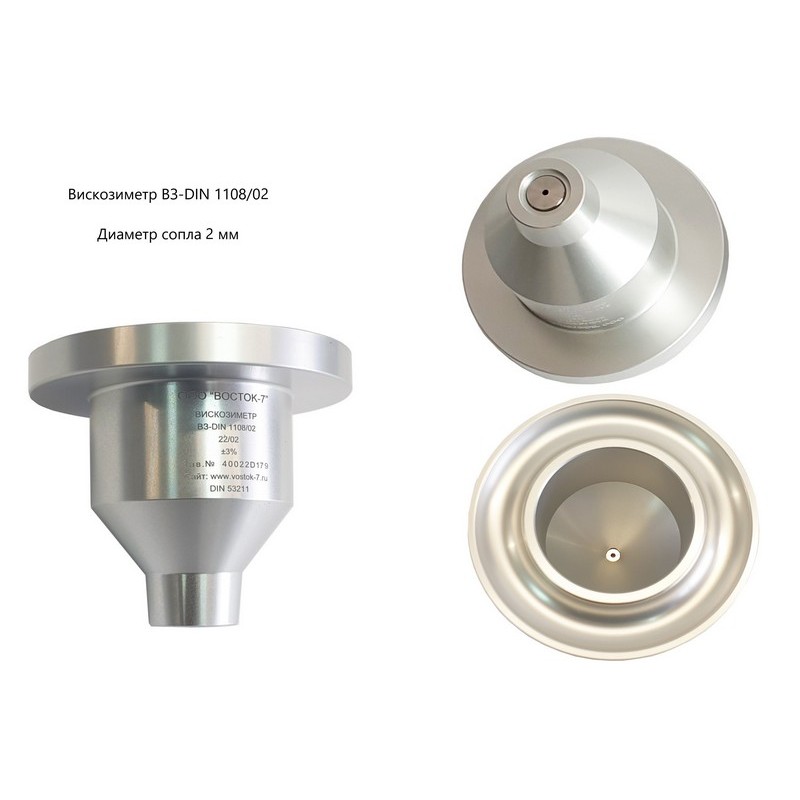

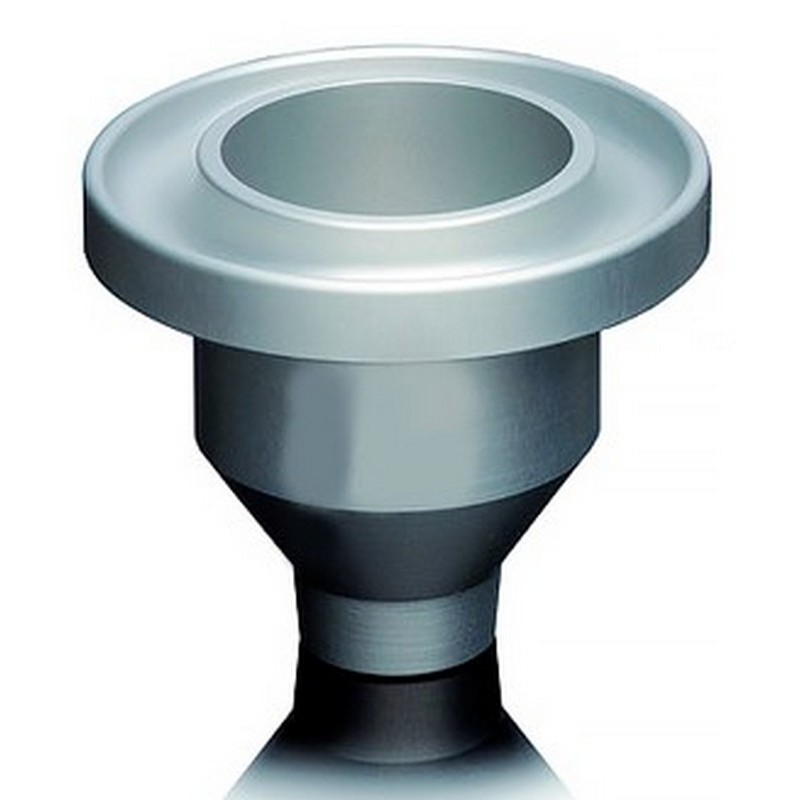

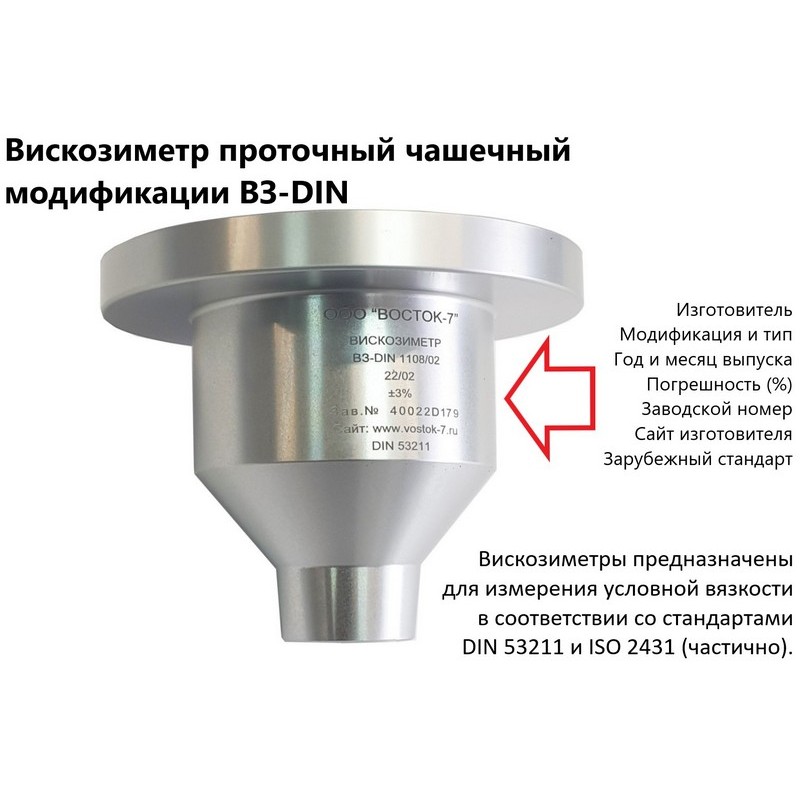

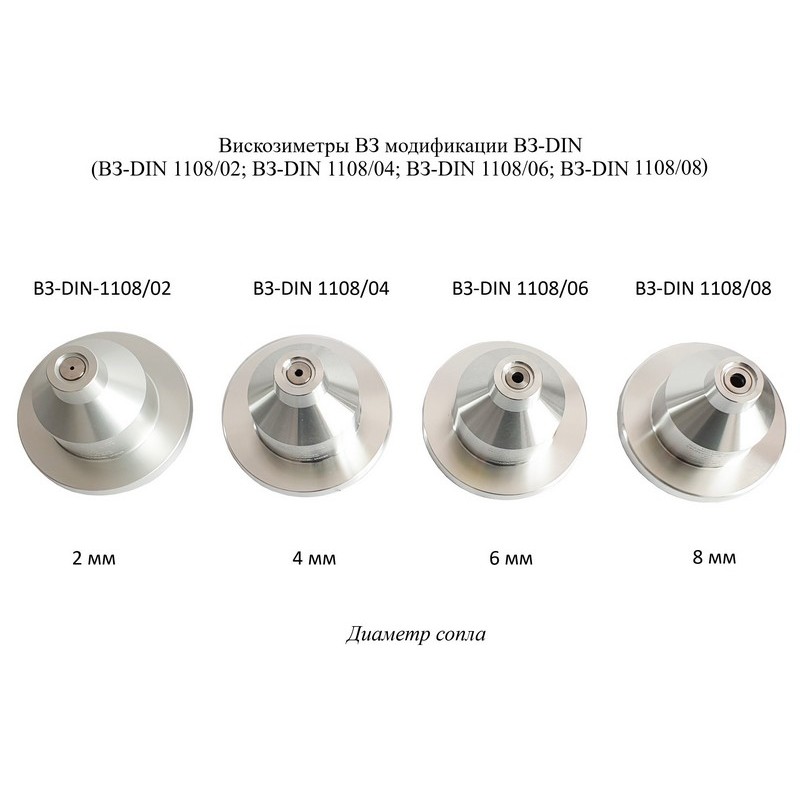

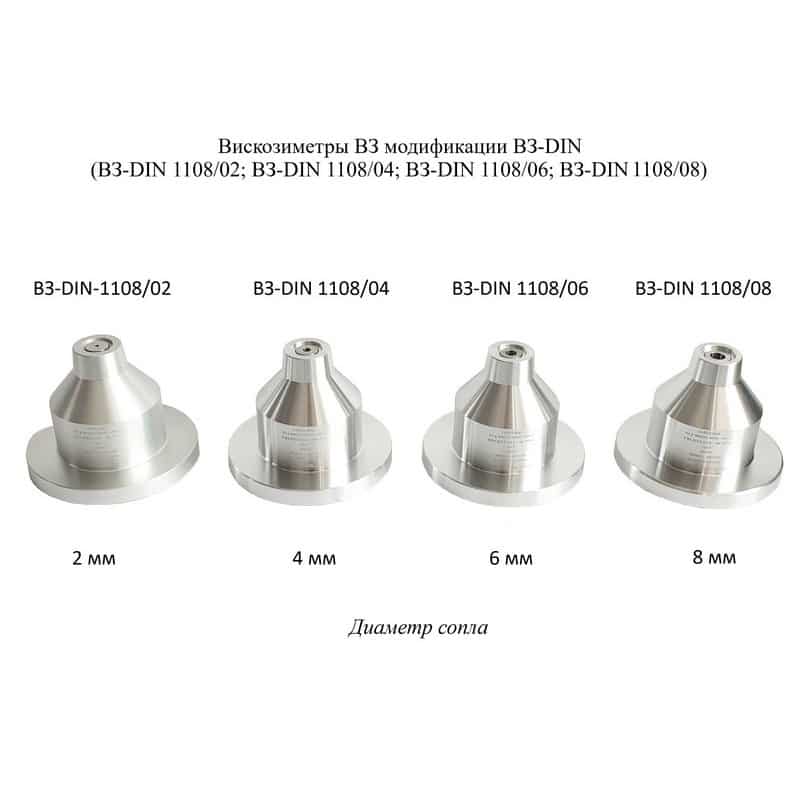

Вискозиметры ВЗ модификации ВЗ-DIN (ВЗ-DIN 1108/02; ВЗ-DIN 1108/04; ВЗ-DIN 1108/06; ВЗ-DIN 1108/08) в стандартном исполнении представляют собой резервуар цилиндрической формы, переходящий внизу в полый конус с несъёмным соплом диаметром 2, 4, 6 и 8 мм соответственно, устанавливаемый на регулируемый штатив со встроенным пузырьковым уровнем. В верхней части резервуара вискозиметра закреплён фланец с кольцевым желобком для слива излишков испытуемого материала. Вискозиметры модификации ВЗ-DIN предназначены для измерений условной вязкости в соответствии с ГОСТ 8420 и стандартами DIN 53211 и ISO 2431 (частично, для сопел диаметром 4 и 6 мм). Обозначение модификации на изделии и при заказе: ВЗ- DIN 1108/*, где * – возможный диаметр сопла для данной модификации.

Оптимальное время истечения для вискозиметров ВЗ-DIN с соплами разного диаметра (ориентировочные показатели):

Тип вискозиметра	Диаметр сопла, мм	Оптимальный диапазон времени истечения, с
ВЗ-DIN 1108/02	2	От 25 до 150
ВЗ-DIN 1108/04	4	От 25 до 150
ВЗ-DIN 1108/06	6	От 25 до 150
ВЗ-DIN 1108/08	8	От 25 до 250

Важно! Вне зависимости от используемого типа вискозиметра необходимо придерживаться следующих фундаментальных принципов:

• Следует соблюдать меры предосторожности при тестировании тиксотропных и прочих неньютоновских жидкостей на вязкость в связи с отсутствием определённой скорости сдвига в воронке.
• Диаметр сопла следует подбирать таким образом, чтобы значения времени истечения не выходили за минимальные и максимальные границы указанного диапазона!
• Температуру истекающей жидкости следует контролировать и измерять только в истекающем потоке после его прохождения сквозь неповрежденное отверстие.

Данный тип вискозиметров может именоваться как “вискозиметры проточные”, “вискозиметры чашечные”, “воронки вискозиметрические”, “воронки наливные”, “воронки по истечению” и др.

Вискозиметр проточный чашечный представляет собой простое гравитационное устройство для измерения хронометрированного потока жидкости с известным объёмом, проходящего сквозь сопло в днище формованной ёмкости. При идеальных условиях эта скорость потока должна быть пропорциональна кинематической вязкости (выраженной в стоксах или сантистоксах), которая зависит от удельной плотности жидкости. Во многих ситуациях нет необходимости знать абсолютную вязкость. Для относительной классификации веществ достаточно знать время истечения в секундах.

В мире разработано не менее 50 типов вискозиметров проточных, которые используются в целях промышленного контроля и проверок в условиях эксплуатации. Эти простые устройства подразделяются на два типа:

• монтируемые на штативе воронки, которые заполняются жидкостью и затем осушаются (т. н. “вискозиметры на штативе”).
• погружаемые непосредственно в контейнер с жидкостью, которая далее выливается в тот же контейнер (т. н. “вискозиметры погружные”).

Технические характеристики вискозиметров:

Наименование характеристики	Значение

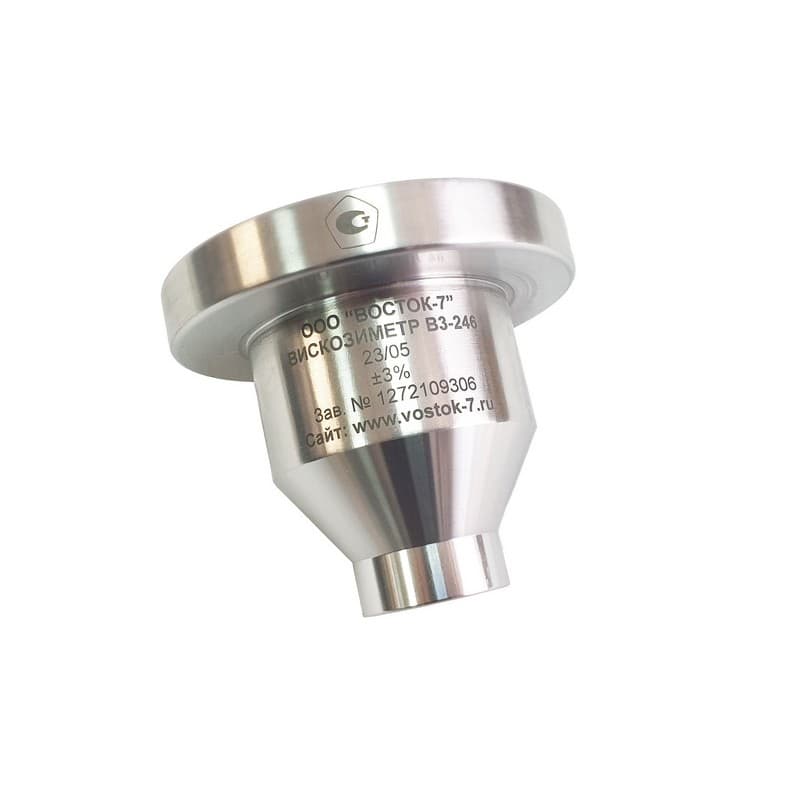

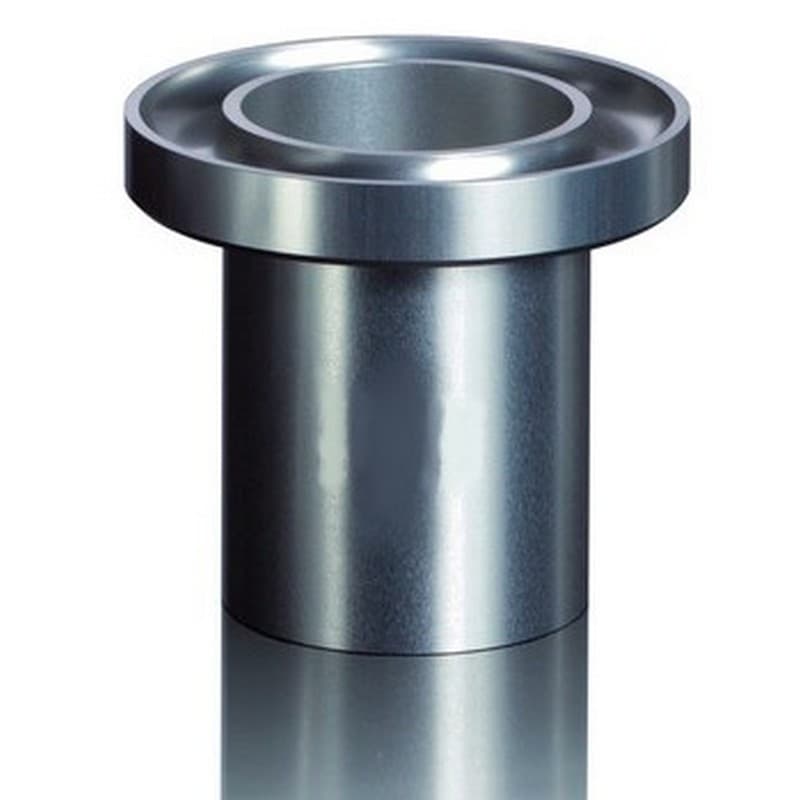

	ВЗ-246, ВЗ-246П	ВЗ-DIN	ВЗ-FORD
Рабочая температура вискозиметра и образца жидкости, 0С:	20±0,2	23,0±0,5	25,0±0,2
Диаметр отверстия сопла, мм	2,00±0,02 4,00±0,02 6,00±0,02	2,00±0,02 4,00±0,02 6,00±0,02 8,00±0,02	2,10±0,02 2,8±0,02 3,40±0,02 4,10±0,02 5,80±0,02
Высота сопла, мм	4,0±0,1		8,4±0,1 8,4±0,1 10,2±0,1 10,2±0,1 10,2±0,1
Замеряемая вязкость, cSt: сопло диаметром 2 мм сопло диаметром 4 мм сопло диаметром 6 мм сопло диаметром 8 мм сопло диаметром 1,9 мм сопло диаметром 2,53 мм сопло диаметром 3,4 мм сопло диаметром 4,12 мм сопло диаметром 5,2 мм	15-30 112-685 550-1500 - - - -	15-30 112-685 550-1500 1200-3000 - - -	- - 10-35 25-120 49-220 70-370 200-1200
Вместимость резервуара, см3 (мл)	100±1
Материал резервуара и фланца	Алюминий анодированный
Материал штатива	Кольцо – алюминий, ножки – нержавеющая сталь
Материал сопла	Нержавеющая сталь
Габаритные размеры вискозиметра без штатива и ручки (ØxH), мм, не более	92х73		82х73,5
Масса вискозиметра без штатива, кг, не более	0,21		0,29
Габаритные размеры штатива (В*Ш*Г), мм, не более	330*140х160
Масса штатива, кг, не более	2,7
Условия эксплуатации: атмосферное давление, кПа относительная влажность, %	96–104 45-80
Условия хранения	-10…+35 0С, 0,1 МПа, отн. вл. ≤80%
Срок службы прибора, лет, не менее	12
Средняя наработка на отказ, ч, не менее	15000
Гарантийный срок, лет, не менее	2
