Особенности:
- Экспресс анализ жидкостей по заранее подготовленным методикам
- Широкий диапазон мощности, до 2 кВт
- Может работать на низких расходах аргона
- Уникальная водоохлаждаемая горелка позволяет работать с более насыщенными растворами без «эффекта памяти»
- Непрерывный спектральный диапазон 174-930 нм
- 24 ПЗС-детектора (более 80 000 каналов)
- Регулируемый входной поток света
- Прибор позволяет легко интегрировать дополнительное оборудование
- Решает все экологические задачи по требованиям отечественных нормативных документов
- Может работать как с использованием «внутреннего стандарта», так и без него

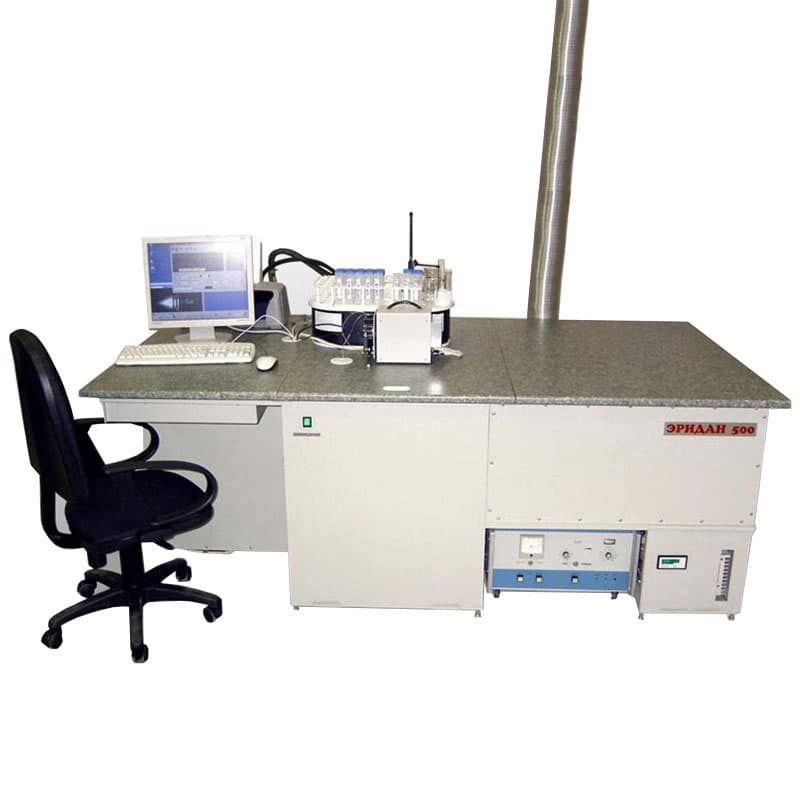

Оптический эмиссионный спектрометр с источником возбуждения спектров – индуктивно-связанной плазмой (ИСП-спектрометр) ЭРИДАН 500 предназначен для определения содержания одновременно многих десятков химических элементов в практически любых веществах. Для проведения спектрального анализа на ИСП-спектрометре исходное вещество должно быть переведено в раствор предварительной химической пробоподготовкой.
ИСП-спектрометр ЭРИДАН 500 сконструирован для непрерывных в течение рабочего времени анализов большого числа проб, требующих постоянного присутствия оператора около спектрометра. Поэтому он исполнен в наиболее эргономичной форме – форме стола. По той же причине в стандартную комплектацию этого спектрометра входит удобное кресло оператора. Форма корпуса спектрометра в виде стола не только эргономична, но и функциональна: на столе удобно располагать контейнеры с подготовленными к анализу пробами, а также возможное дополнительное оборудование – автосемплер, ультразвуковой распылитель, генератор гидридов, мембранный осушитель аэрозоля и др.
Для спектрального анализа проб на ИСП-спектрометре ЭРИДАН 500 доступны любые спектральные линии в диапазоне 174 – 930 нм (включая линии фосфора, серы, углерода, азота, водорода, кислорода, щелочных и щелочно-земельных элементов) с разрешением 0.007-0.01 нм (в диапазоне 174-415 нм) и 0.02-0.03 нм (в диапазоне 415-930 нм).
Пределы обнаружения ICP-спектрометра ЭРИДАН 500 в водно-кислотных растворах по критерию «3σ» для большинства элементов лежат в диапазоне от десятых долей мкГ/л до 50-100 мкГ/л.
Источник индуктивно связанной плазмы ЛУЧ-2000
- Частота 27.12 МГц. Независимое возбуждение.
- Большой диапазон мощности 200 – 2000 Вт при стабильности 0.5%.
- Поддержание всех параметров автоматическое от контроллера.
- Электронное управление и стабилизация четырех потоков аргона.
- Управление через программное обеспечение спектрометра.
- Применяется уникальная закрытая водоохлаждаемая разборная горелка, конструкция которой обеспечивает отсутствие кислорода на всем оптическом пути до входной оптики спектрографа (важно при анализе серы и фосфора) и защиту входной оптики от продуктов сгорания пробы.
- Закрытость горелки является дополнительным фактором обеспечения высокой стабильности аналитического сигнала и отсутствия поступления воздуха из окружающей среды.
- Пониженная за счет водоохлаждения температура стенок горелки приводит к более эффективному прилипанию продуктов сгорания пробы к стенкам горелки и отсутствию обратного поступления их в плазму.
- Водяная рубашка горелки обеспечивает превосходную УФ-фильтрацию излучения плазмы, препятствующую образованию озона.
- Может работать на низких (всего 5-6 л/мин – меньше всех в мире!) расходах аргона.
- Горелка стандартно комплектуется сапфировым инжектором, идеально подходящим для анализа проб, требующих химической инертности:
- Применяется легко съемный эргономичный держатель горелки и распылителя.
- Даже в базовой комплектации источник ИСП ЛУЧ-2000 оснащается распылителем и распылительной камерой, устойчивыми к HF.
- Может работать с любыми существующими распылителями и распылительными камерами.
Вакуумный спектрограф C-5036/4016-ИСП
- Спектрограф C-5036/4016-ИСП — сдвоенный, т.е. на одном оптическом основании располагаются два спектрографа (с оптическими схемами Пашена-Рунге), оптически связанные через нулевой порядок дифракции первого спектрографа. Это наиболее рациональная конструкция для широкодиапазонных светосильных спектрографов.
- Применяются высококачественные голограммные вогнутые дифракционные решетки, параметры которых специально оптимизированы для оптических схем спектрографов, применяемых в спектрометрах ООО 'Промоптоэлектроника'.
- Доведенная до совершенства за два десятилетия технология изготовления спектрографов позволяет достичь практически предельных для данного типа спектральных приборов значений спектрального разрешения, например, в ИСП-спектрометрах ЭРИДАН 500 спектральное разрешение составляет 0.007-0.01 нм (в диапазоне 170-415 нм) и 0.02-0.03 нм (в диапазоне 415-930 нм).
- Эта же технология обеспечивает исключительно высокую температурную стабильность настройки спектрографов, причем без удорожающих прибор специальных систем термостабилизации. Остаточный уход спектральных линий составляет не более одного-двух пикселов (т.е. всего 10-15 мкм!) при изменении температуры на 10°С. Но даже этот небольшой уход автоматически (незаметно для оператора) корректируется.
- Для обеспечения максимально высокой чувствительности в ИСП-спектрометре ЭРИДАН 500 в диапазоне длин волн менее 185 нм в герметичном кожухе спектрографа поддерживается вакуум с остаточным давлением менее 0.1 мБар.
- Входная апертура спектрографа C-5036/4016-ИСП закрывается управляемой от компьютера диафрагмой переменного диаметра для регулирования входного потока света с целью расширения динамического диапазона измерений вверх по концентрациям без изменения длительности единичного кадра и повторного снятия темнового тока.
- Применяется система визуализации освещенности входной щели спектрографа для визуального контроля качества установки горелки на оптическую ось спектрографа.
Система регистрации на линейных ПЗС-детекторах
- Формирует управляющие синхросигналы для тактирования линейных ПЗС-детекторов типа TCD1304DG (фирма TOSHIBA) или их аналогов.
- Оцифровывает аналоговые сигналы с линейных ПЗС-детекторов и сохраняет полученные данные во внутренней памяти.
- Осуществляет предварительную обработку оцифрованного сигнала.
- Осуществляет прием команд и передачу обработанных данных в управляющее устройство (персональный компьютер).
- Состоит из одной или нескольких (до 5 штук) параллельно подключенных плат. Каждая плата позволяет подключить до 18-ти (включительно) линейных ПЗС-детекторов. Система регистрации на 5-ти платах позволяет обрабатывать сигналы с 90 линейных ПЗС-детекторов. В ИСП-спектрометре ЭРИДАН 500 применяется система регистрации из 2-х плат, обслуживающая 30 ПЗС детекторов.
- Аналоговые сигналы со всех линейных ПЗС-детекторов обрабатываются параллельно и одновременно, независимо от количества подключенных плат, что в дальнейшем позволяет использовать корреляционные методы обработки сигнала.
- Внутренняя память каждой платы системы регистрации позволяет сохранить до 500 кадров. Один кадр представляет собой оцифрованный сигнал с 3692 пикселей каждой из 18-ти подключенных линейных ПЗС-детекторов.
- Аналоговый сигнал оцифровывается с разрешением 16 бит.
- Время накопления каждого кадра устанавливается оператором в пределах 0.004 - 60.0 сек с шагом 0.004 сек.
- Для регистрации длительных процессов, требующих сохранения более 500 кадров, предусмотрен режим прореживания кадров. Коэффициент прореживания задается в диапазоне 1 - 255. При обычном режиме Кпрореживания = 1, то есть сохраняется каждый кадр. Например, при Кпрореживания = 5 будет сохраняться каждый 5-ый кадр.
- Запуск начала регистрации возможен двумя способами: внешний (команда из управляющего компьютера) и автономный (например, по вспышке излучения). Во втором способе регистрация начинается только при фиксации сигнала с какой-либо из ПЗС линеек больше заданного.
- Система регистрации позволяет передавать как все зарегистрированные кадры, так и только среднее по всем кадрам (для сокращения времени передачи большого объема данных на управляющий компьютер и снижения на нем вычислительной нагрузки).
- Связь с управляющим компьютером осуществляется посредством высокоскоростного интерфейса USB2.0.
- Питание плат может осуществляться от нестабилизированного источника напряжения постоянного тока в диапазоне 9 -18 В. Внутренние потребители гальванически отвязаны от внешнего источника с развязкой 3.5 кВ.
- Внутренняя схемотехника плат системы регистрации выполнена с учетом жестких условий эксплуатации, таких как функционирование рядом с источниками сильных электромагнитных помех (генераторы искровых, дуговых, ВЧ и СВЧ разрядов) или функционирование в вакууме до 0.001 мБар (т.е. в условиях плохого теплообмена).
Система вакуумирования
Вакуумирование кожуха спектрографа осуществляется с помощью пластинчато-роторных масляных форвакуумных насосов с начальной скоростью откачки не менее 5 м3/час и обеспечивающих остаточное давление менее 0.1 мБар. Применяются малогабаритные, мало шумные, высоко надежные, простые и дешевые в обслуживании современные импортные насосы, оснащенные эффективными и не дорогими фильтрами длительного пользования, исключающими попадание паров масла как в откачиваемый объем, так и в окружающую среду. Насосы снабжены клапанами, отсекающими насос от откачиваемого объема при внезапном отключении электропитания насоса, препятствуя тем самым попаданию масла в спектрограф и безнадежному выходу из строя последнего.
Система управления и программное обеспечение
ЭРИДАН 500 управляется с помощью системы управления, включающей в себя персональный компьютер, контроллеры и специализированное программное обеспечение эмиссионных анализаторов с индуктивно связанной плазмой ПОЭМА-ИСП или PPM Pro .
Программное обеспечение ПОЭМА-ИСП или PPM Pro обладает следующими возможностями:
Программное обеспечение ПОЭМА-ИСП или PPM Pro обладает следующими возможностями:
- совместимо с Windows98/2000/XP/7;
- обеспечивает полное управление всеми функциями источника ИСП ЛУЧ-2000, системой регистрации, системой вакуумирования спектрографа, апертурной диафрагмой спектрографа, автосемплером SC-2;
- обеспечивает два режима работы оператора:
- «лаборант»: с минимальным и простейшим доступом к управлению спектрометром, обеспечивающим анализ проб по выбранной методике и сохранение результатов;
- «инженер»: с полным доступом ко всем функциям программного обеспечения, позволяющим самостоятельно создавать аналитические методики, не обращаясь к производителю спектрометра, а также оптимально настраивать спектрометр при анализе сложных многокомпонентных проб с высоким содержанием матричных элементов;
- обеспечивает сохранение и графическое представление спектров с удобной навигацией по спектру, масштабированием, идентификацией спектральных линий и т.д.;
- возможность складывать и вычитать спектры помогает оператору разрабатывать методики измерений сложных многокомпонентных растворов с высоким содержанием матричных элементов;
- содержит обширную базу спектральных линий для их идентификации в спектре, качественного анализа и оценки влияния спектральных наложений;
- обеспечивает автоматическую коррекцию остаточного дрейфа спектральных линий;
- предусматривает режим «осциллограф», позволяющий просматривать изменения интенсивности спектральной линии во времени и предназначенный для выбора длительности времен промывки, доставки пробы, выхода на рабочий режим;
- позволяет производить индивидуальный учет величины и поведения спектрального фона для каждой аналитической линии по обе стороны от нее, позволяющий определять аналитический сигнал без учета паразитного излучения плазмы, увеличивая тем самым чувствительность и точность измерений;
- предусматривает применение для каждого определяемого элемента нескольких аналитических линий и различных значений входной апертуры, что позволяет не только обеспечить большой динамический диапазон измерений (вплоть до 107), но и существенно повысить надежность результатов количественного анализа;
- позволяет быстро строить градуировочные характеристики на основе множественной регрессии;
- предусматривает одно- и двухточечную рекалибровку градуировочных характеристик;
- позволяет легко и быстро создавать методики измерений различных проб;
- позволяет настроить спектрометр для длительной работы в режиме полностью автоматического анализа большого числа проб;
- позволяет вести журнал измерений и создавать отчеты о результатах измерения.
