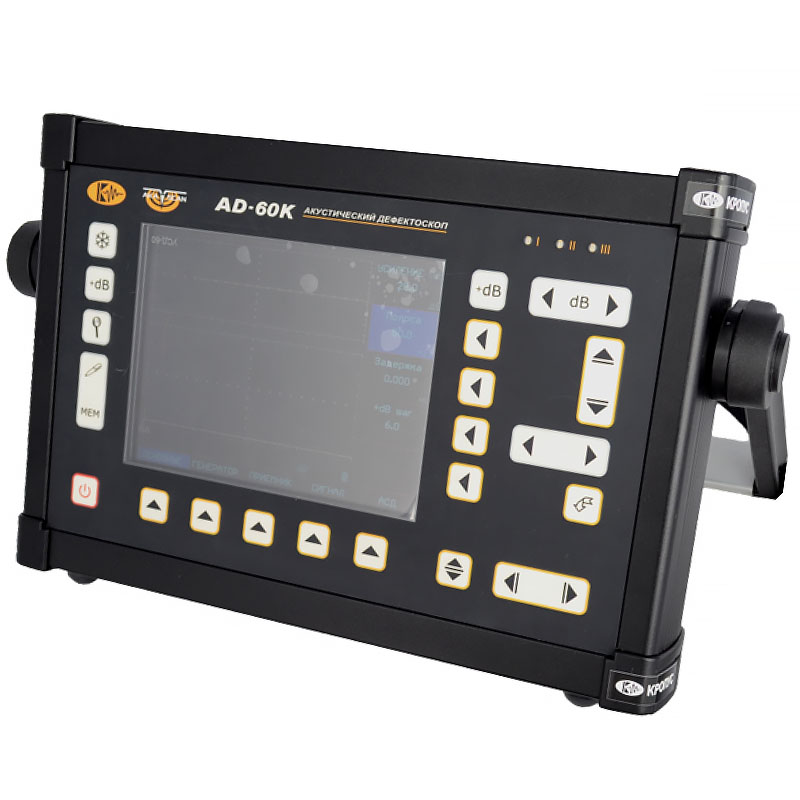

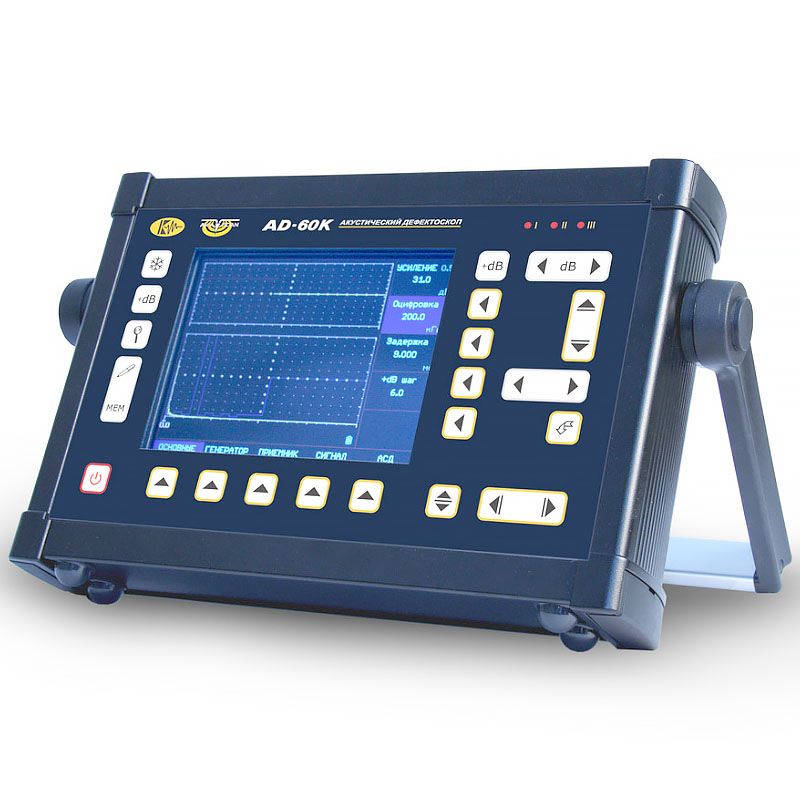

Акустический дефектоскоп АД-60К

Акустический дефектоскоп АД-60К - это универсальное средство для контроля всей гаммы современных композитных материалов и сотовых конструкций с возможностью реализации и комбинирования различных методов контроля. Схема дефектоскопа имеет четыре генератора и позволяет работать как в импульсном, так и непрерывном режиме возбуждения преобразователя.

Особенности АД-60К:

• Функция регулировки АЧХ - программируемого изменения чувствительности в спектральной области по 10 участкам
• Память прибора позволяет сохранять А-сигнал, В-сигнал, параметры настройки и результаты измерения
• Сохранение и вызов настроек дефектоскопа - 100 настроек
• Сохранение и просмотр результатов на экране дефектоскопа - 1000 результатов контроля
• Возможность подключения импедансных и ударных преобразователей без подстройки к электронному блоку
• Все преобразователи оснащаются износостойкими корундовыми наконечниками, которые в разы увеличивают срок службы преобразователя, а так же исключают вероятность повреждения контролируемой поверхности
• Отдельная регулировка усиления во временной и частотной областях
• Функция программируемого изменения чувствительности в спектральной области
• Оконная функция Хамминга
• Одновременное отображение реального сигнала с преобразователя и его спектра с раздельным регулированием усиления во временной и спектральной области.
• Регулировка положения строба во временной области и четыре независимых зоны контроля в частотной области
• Интерфейс Ethernet для связи с ПК

Дефектоскоп композитных материалов АД-60К реализует импедансный, вихретоковый и метод свободных колебаний.

 Основные решаемые задачи:

- поиск расслоений в композитных материалов, находящихся на различной глубине.

- оценка глубины залегания расслоений

- поиск непроклея сотовых конструкций

- поиск объемных дефектов и трещин в углепластиках и прочих электропроводящих материалах;

- оценка электропроводности углепластиков;

- измерение толщины покрытий на углепластиках.

Память прибора позволяет сохранять сигнал, его спектральную характеристику, параметры настройки и результаты измерения.

Акустический дефектоскоп АД-60К позволяет подключать любые типы импедансных (совмещенные, раздельно-совмещенные) и ударных (с пьезоэлементами или микрофоном) и вихретоковых преобразователей.

Дефектоскоп АД-60К сочетает в себе последние современные достижения аналоговой и цифровой техники, широкую универсальность, богатые функциональные возможности, удобство и простоту пользования, высокую надежность.

Небольшой вес и сменный аккумулятор, а также современный хорошо читаемый и морозостойкий дисплей позволяют использовать дефектоскоп в любых цеховых, полевых и аэродромных условиях.

Области применения АД-60К :

• Авиационная и космическая промышленность
• Военная промышленность
• Машиностроение
• Судостроение и судоремонт
• Коммунальное хозяйство

Технические характеристики АД-60К:

Импульс возбуждения	комбинированный - радиоимпульс + прямоугольный импульс. Частота и длительность импульсов регулируется
Макс. амплитуда возбуждения на каждом из противофазных выходов генератора	20±1В
Диапазон рабочих частот	от 50 Гц до 2 МГц
Предел допускаемой относительной погрешности установки частоты возбуждения преобразователя	0.1 %
Регулировка ширины полосы частот отображаемого спектра в диапазоне рабочих частот	от 1 до 40 кГц
Общий диапазон регулировки усиления сигнала на входе	110 дБ
Раздельная регулировка усиления сигнала	Предварительный усилитель: 0 - 70 дБ Цифровое усиление : 0 - 40 дБ Усиление в спектральной области: 0 - 100 дБ
Шаг регулировки усиления	0.1 - 1 - 2 - и 10 дБ
Тип приемника	линейный, квадратурный, согласованный
Максимальная глубина обнаружения дефекта	зависит от частоты, типа преобразователя и свойств материала. Минимальный размер обнаруживаемого дефекта зависит от частоты, типа преобразователя и свойств материала
Оконные функции	прямоугольная, Хэмминга, Хеннинга, Блэкмана
Дифференциальный режим	наличие
Автоматическая балансировка преобразователя	наличие
Типы используемых преобразователей	импедансный раздельно-совмещенный; импедансный совмещенный; ударный с микрофонным приемником; ударный с пьезоэлектрическим приемником; вихретоковый
Реализуемые методы контроля	импедансный; свободных колебаний; вихретоковый
Отображение сигнала	радиосигнал во временной области, спектр, комплексная плоскость, С-скан "водопад"
Зоны контроля	три независимых зоны АСД в частотной области, регулируемый по положению строб во временной области
Автоматическая сигнализация дефектов (АСД)	световая и звуковая, индивидуальная логика определения дефекта в зоне
Дисплей	Цветной, TFT 640 х 480 точек (135 х 100 мм). Специальная функция для работы на ярком солнечном свет
Память	100 настроек 1000 протоколов контроля
Интерфейс	USB
Разъем подключения преобразователей	LEMO FGG.1B 6 pin + 10 pin
Питание дефектоскопа	Аккумулятор UCD-52. Li-ion 10.8 В, 5000 mА/ч или внешний блок питания 15-18 В DC
Время работы от аккумуляторов	не менее 8 часов
Диапазон рабочих температур	от -30 C до +55 C
Размер (В x Ш x Д)	200 мм x 225 мм x 80 мм
Масса	1,5 кг с аккумуляторами
