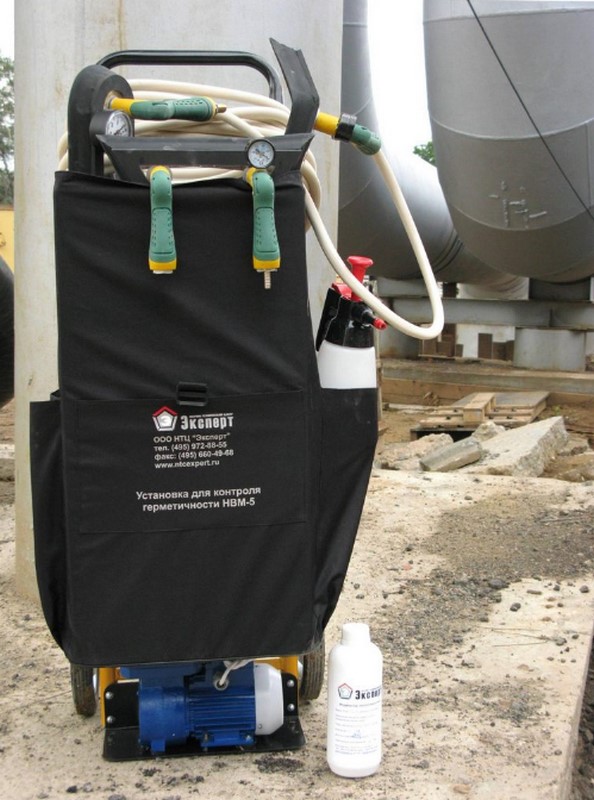

Установка предназначена для вакуумного контроля герметичности сварных соединений и основного материала в нефтегазовой, энергетической и других отраслях промышленности. Основные типы контролируемых объектов - резервуары, котлы, стальные и пластиковые трубопроводы, топливные баки, облицовки и прочие объекты с односторонним доступом. Установка контроля герметичности с комплектом вакуумных рамок входит в табель технической оснащенности ПАО «Транснефть» и одобрена для применения на объектах атомной отрасли. Контроль герметичности с применением установки основан на пузырьковом методе регламентированном ПНАЭ Г-7-019-89 и сводится к следующим этапам:
- Нанесение на контролируемую поверхность пенно-пленочного индикатора;
- Установка вакуумной рамки на контролируемую поверхность и создание между ними вакуума;
- Визуальный контроль, потока пузырьков в местах образования течей.
Особенности контроля с применением вакуумной установки:
- Ведение контроля без предварительной подготовки контролируемой поверхности;
- Возможность замены рамок для контроля изделий различной формы;
- Возможность контроля сразу после проведения сварочных работ;
- Ведение контроля при одностороннем доступе без подачи испытательного давления.

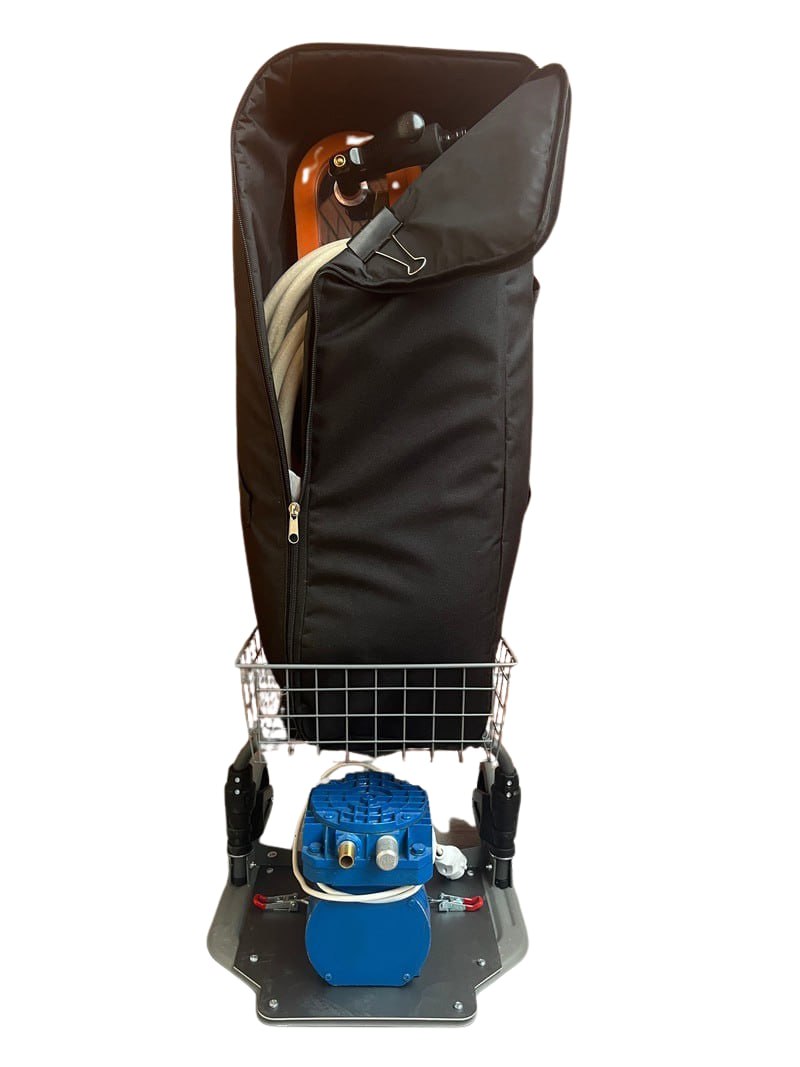

Комплектность поставки:
- вакуумный насос пр-ва Россия: НВМ-5 (220 V, 1,4 л/с, 9 кг) или вакуумный насос пр-ва Италия: SC.8 (220 V, 2,5 л/с, 8 кг);
- вакуумный шланг - 13 м.;
- пено-пленочный индикатор – ППИ-1 ;
- паспорт установки
В зависимости от типа контролируемой поверхности, установка может быть дополнительно укомплектована стандартными вакуумными рамками, либо рамками, изготовленными по размерам заказчика.
Стандартные размеры вакуумных рамок:
- Вакуумная рамка для контроля герметичности плоская (620 х 80 мм);
- Рамка для контроля герметичности плоская-нахлест (600 х 60 мм);
- Рамка вакуумная угловая (530 х 75 мм);
- Рамка вакуумная угловая (внешняя) (530 х 75 х 75 мм);
- Вакуумная рамка треугольная (195 х 195 х 195 мм);
- Вакуумная камера круглая (Ø 240 мм);
- Рамка вакуумная квадратная (230 x 230 мм);
- Вакуумная рамка для труб диаметром от 73,6 мм до 1220,0 мм;
- Рамка вакуумная «Эксперт-1000» (620 х 80);
- Вакуумная рамка с со светодиодной подсветкой;
- Вакуумная рамка для контроля герметичности цилиндрическая (Ø 100 мм).
