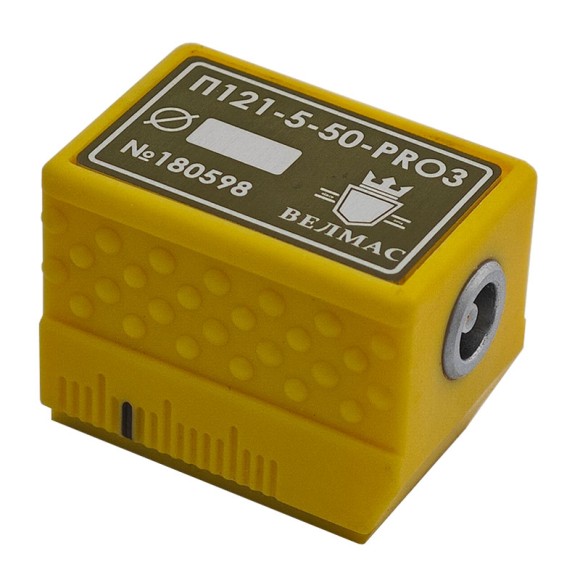

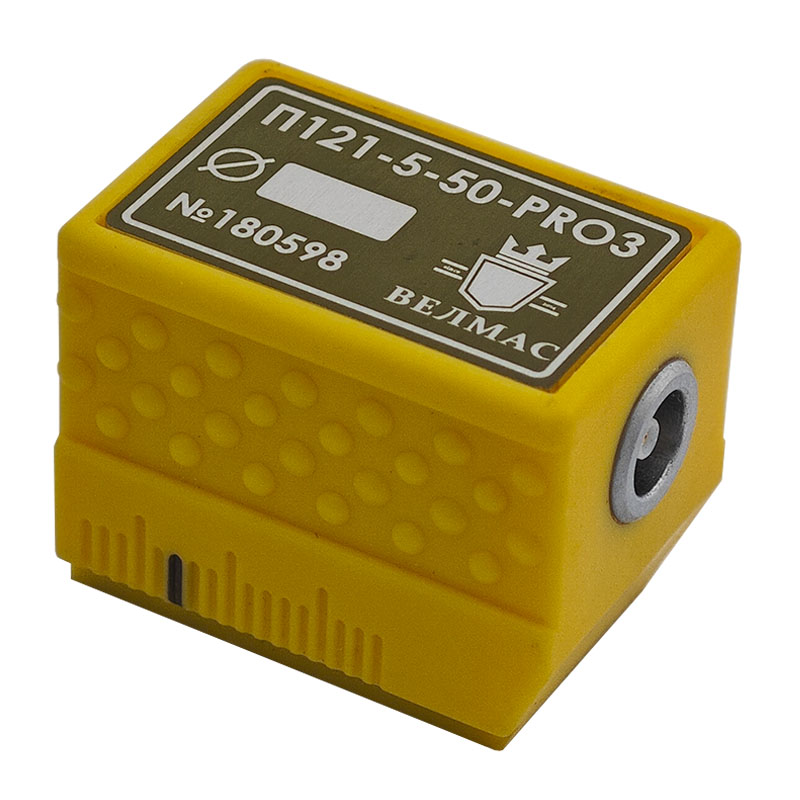

П121-5-50-PRO3 (износоустойчивый)

Износостойкий ультразвуковой преобразователь Велмас П121-5-50-PRO3 относится к категории пьезопреобразователей и применяется при дефектоскопии элементов трубопроводов. Увеличенный срок службы! Собственная разработка российской компании Велмас.

Маркировка

В названии зашифрованы основные параметры, значимые при выборе, — эффективная частота 5 МГц и угол ввода 50 градусов.

Кстати, алюминиевый шильдик с нанесенной маркировкой, не боится механических повреждений, химического воздействия.

Конструкция

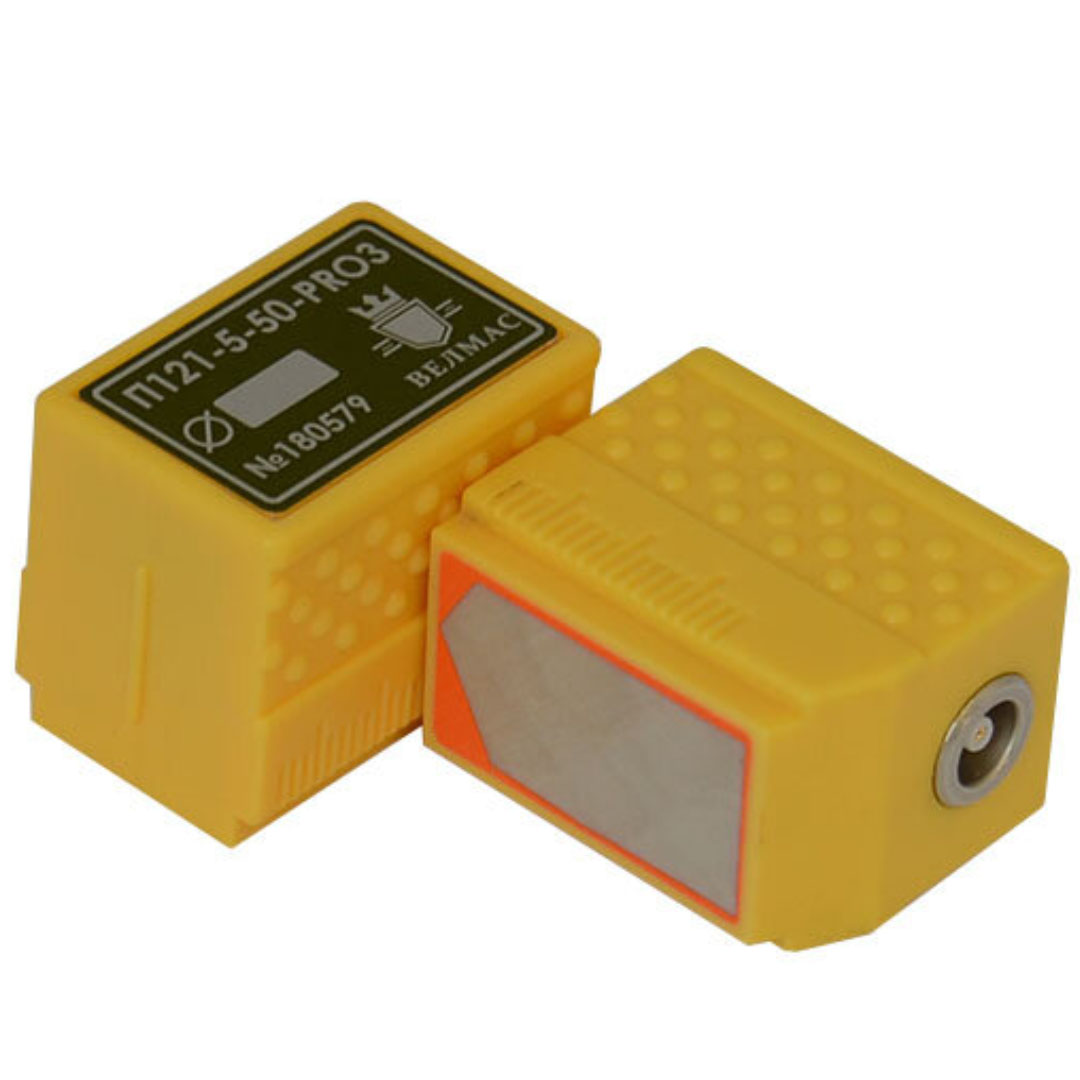

Два главных элемента преобразователя П121-5-50-PRO3 — это полимерная призма и прямоугольный пьезоэлемент габаритами 5×10 мм.

Призма из современного полимера

За счет качественного долговечного материала УЗ преобразователь служит в 8 раз дольше, чем аналоги из другого сырья.

Маленькие детали для эффективной работы

Выполнять контроль проще позволяют следующие особенности:

— Специальная 2-х миллиметровая обнизка корпуса. Служит своеобразном индикатором, насколько равномерный и сильный износ.

— Наличие риски на панели, которая показывает середину передней части. Это помогает отметить положение дефекта.

— Шкала с делением по мм даёт возможность отсчитывать точку выхода, обозначать её новое положение (в случае износа).

Подключение

Использован разъём Lemo 00.250 производства Швейцария.

Яркий пластиковый корпус

Пьезопреобразователь выполнен из прочной износостойкой пластмассы. Проверено: такой пластик максимально практичен в использовании.

Цвет ярко-жёлтый. Заметный и привлекательный.

Удобный захват

Прибор легко держать руками (хоть в перчатках, хоть без) за счёт того, что у него немного скруглены ребра, а профиль — противоскользящий, с выпуклостями.

Сфера применения

Оборудование предназначено для проведения измерений при дефектоскопии необогреваемых труб котлов и трубопроводов. С его помощью выявляют дефекты на наружных и внутренних плоскостях, а также в сечении гиба.

Обратите внимание: в некоторых случаях оптимальнее заказать преобразователь с заводской притиркой к диаметру с помощью станка с ЧПУ.

Руководящие документы

В процессе контроля опираются на нормативную документацию, главным образом, «Инструкцию по дефектоскопии гибов трубопроводов из перлитной стали», сокращённо РД 34.17.418 (И23 СД-80).

В ней прописаны этапы работ, включая завершающую ультразвуковую дефектоскопию для обнаружения различных проблем типа расслоений, рыхлот, рисок, трещин коррозионно-усталостного типа и язвин, вызванных коррозией металла.

Купить ультразвуковой преобразователь в компании ВЕЛМАС

В наличии российские УЗ преобразователи PRO3 — наша собственная разработка! Гарантируем качество и выгодные цены.

Доставляем оборудование для неразрушающего контроля в любую точку России. Филиалы расположены в Санкт-Петербурге, Москве, Волгограде, Казани, Уфе и Красноярске.
