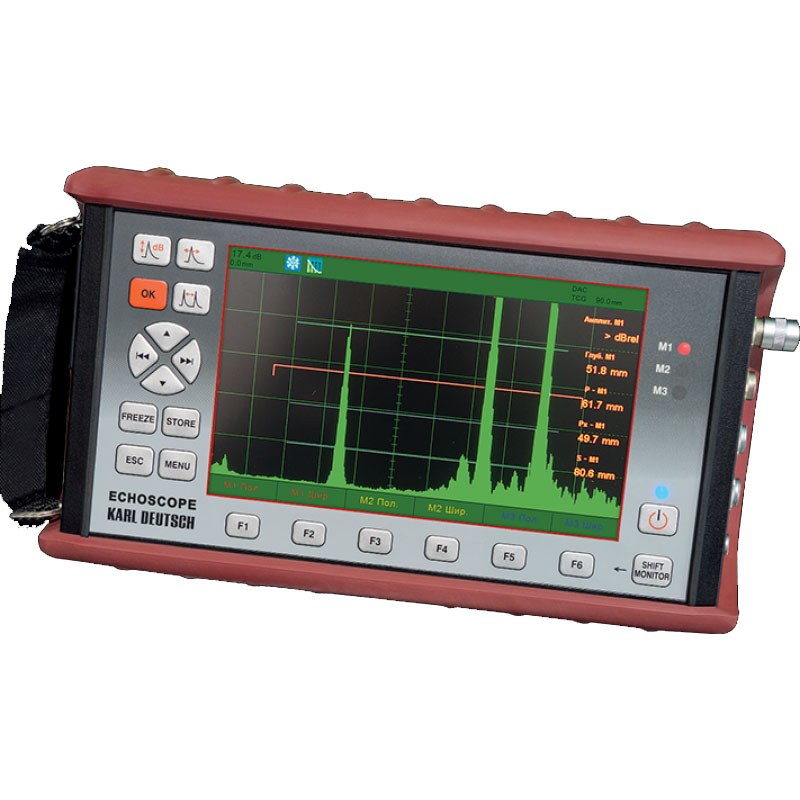

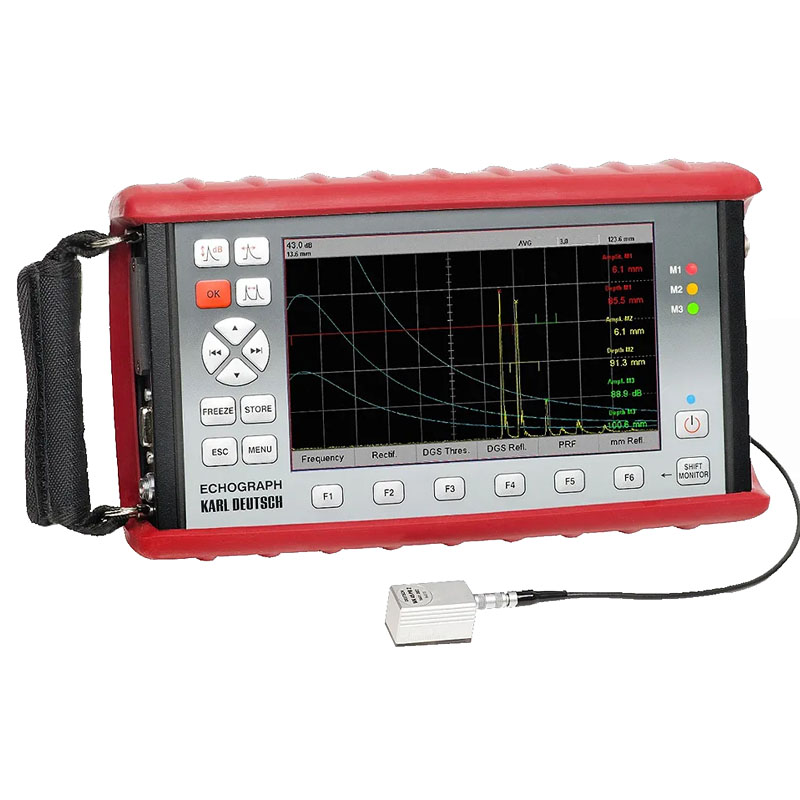

Идеальный инструмент для ручного ультразвукового контроля, обладает преимуществами цифровой технологии контроля: прочные механические и электронные компоненты с большим высококонтрастным экраном и удобными практическими инструкциями делают его практически неразрушимым даже в суровых условиях эксплуатации.
Дополнительные усовершенствования: метод TOFD (дифракционно-временной метод), разработанный для испытания сварных швов, позволяет определять положение и размер дефекта путем оценки дифракционных сигналов, генерируемых на краях неоднородностей, расположенных на пути прохождения звука. Метод TOFD предоставляет возможность точного измерения размера дефектов вне зависимости от угла скоса сварного шва или ориентации дефекта.
Удобное для пользователя руководство по эксплуатации также помогает менее опытным ультразвуковым специалистам обращаться с датчиками и настраивать прибор: просто активируйте мастера и следуйте инструкциям на экране.
Практическое применение ECHOSCOPE 1095 для контроля сварных швов
| Параметры | Echoscope 1095 | Olympus EPOCH 650 | GE USM Go+ | Sonoscreen ST10 Sonotec |
| Частотный диапазон приемника | 0,2 – 22 МГц | 0,2 – 15 МГц | 0,2 – 20 МГц | 0,5 до 15 МГц |
| Частота повторения импульсов (ЧЗИ) | От 10 до 5000 Гц | От 10 до 2000 Гц | От 15 до 2000 Гц | — |
| Демпфирование передатчика | 50,75,220,1000 Ом | 50,10,200,400 Ом | 50,1000 Ом | 50,400 Ом |
| B-scan | Да | Да | Нет | Нет |
| TOFD | Да | Нет | Нет |
Ключевые характеристики
- Легкий (2 кг) и удобный, В x Ш x Г: 138 мм x 249 мм x 52 мм без защитной рамки, 149 мм x 262 мм x 54 мм, вкл. защитную рамку
- Очень большой, высококонтрастный цветной TFT-дисплей (7 дюймов, разрешение 800 x 480 пикселей) с автоматической регулировкой яркости и широким углом обзора
- Текстовое меню с безопасным и понятным руководством пользователя для простых и полных настроек (DGS, DAC, TCG, AWS, JIS…)
- Частота следования импульсов: до 5000 Гц
- Матричное хранилище
- TOFD
- Представление B-скана
- Ленточная диаграмма
Поверка осуществляется по документу МП 26-261-2017 «ГСИ. Дефектоскоп ультразвуковой ECHOSCOPE.
Методика поверки», утвержденному ФГУП «УНИИМ» «31» марта 2017 г.
Основные средства поверки:
- контрольный образец №2 из комплекта контрольных образцов и вспомогательных устройств КОУ-2 (регистрационный № 6612-99);
- осциллограф цифровой TDS1012В (регистрационный № 32618-06);
- аттенюаторы широкополосные АТТ-90-0,1-95/2 (регистрационный № 20674-00);
- генератор сигналов Г4-102, диапазон частот (0,1 - 50) МГц, основная погрешность установки частоты не более 1 % (регистрационный № 3244-72).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
| Версии | • ECHOSCOPE 1095 Basic • ECHOSCOPE 1095 DAC / TCG / AWS • ECHOSCOPE 1095 DGS / DAC / TCG • ECHOSCOPE 1095 DGS / DAC / TCG / AWS / JIS |
|---|
