Области применения и преимущества координатно-измерительных машин

Координатно-измерительные машины (КИМ) являются высокоточными инструментами для метрологии и контроля качества, которые играют ключевую роль в современном промышленном производстве. Компания ВЕЛМАС предлагает широкий ассортимент координатно-измерительных машин серии "Мастер", каждая из которых имеет свои уникальные характеристики и области применения.

В этой статье мы рассмотрим особенности разных моделей КИМ, их преимущества и основные сферы использования.

Общие характеристики и преимущества КИМ

Координатно-измерительные машины серии "Мастер" от компании ВЕЛМАС отличаются следующими общими преимуществами:

1. Высокая точность измерений

Все модели КИМ "Мастер" обеспечивают высокоточные измерения с погрешностью от ±(0,8+L/350) мкм до ±(12+12L/1000) мкм в зависимости от модели и используемых датчиков.

2. Надежность и соответствие стандартам

Большинство КИМ серии "Мастер" внесены в Государственный реестр средств измерений Российской Федерации (ГРСИ РФ), что подтверждает их соответствие высоким стандартам качества и надежности.

3. Универсальность применения

КИМ могут использоваться для измерения различных деталей и узлов с разными требованиями к точности - от стандартных до высокоточных измерений.

4. Совместимость с различными датчиками

Все модели КИМ "Мастер" совместимы с различными датчиками Renishaw, включая TP20, TP200, SP25 и SP80, что позволяет подобрать оптимальную конфигурацию для конкретных задач.

5. Стабильность работы

Конструкция с гранитными направляющими осей X (траверса) и Z (пиноль), а также прецизионные воздушные подшипники обеспечивают стабильную и точную работу.

Основные модели КИМ и их особенности

КИМ Мастер P

Характеристики:

• Тип: Ручные портальные КИМ
• Диапазон измерений: от 500×600×400 мм до 700×1500×500 мм
• Пределы допускаемой погрешности: от ±(3,5+L/300) мкм
• Максимальная нагрузка: 300 кг
• Масса КИМ: 550 кг

Особенности и преимущества:

• Компактные размеры
• Простота в использовании благодаря ручному управлению
• Сочетание высокой точности и адаптируемости к условиям окружающей среды
• Оптимальное решение для предприятий с невысокими требованиями к точности измерений
• Экономичный вариант для базовых измерительных задач

Области применения:

• Малые и средние производственные предприятия
• Обучение персонала метрологическим измерениям
• Базовый контроль качества деталей среднего размера
• Измерение простых геометрических форм и характеристик

КИМ Мастер Лайт

Характеристики:

• Тип: Портальные КИМ с ЧПУ
• Диапазон измерений: от 500×600×400 мм до 800×1500×600 мм
• Пределы допускаемой погрешности: от ±(1,4+L/380) мкм
• Максимальная нагрузка: от 500 до 1000 кг
• Масса КИМ: от 900 до 2760 кг

Особенности и преимущества:

• Высокоточные измерения для деталей среднего размера
• Автоматизированное управление через ЧПУ
• Три уровня точности: стандартная (А), повышенная (Б) и высокая (В)
• 15 моделей для различных потребностей
• Гибкое измерительное оборудование для широкого спектра задач

Области применения:

• Машиностроительные предприятия
• Автоматизированный контроль качества
• Точное измерение геометрии деталей среднего размера
• Промышленное производство с высокими требованиями к точности

КИМ Мастер Эксперт

Характеристики:

• Тип: Ультраточные портальные КИМ
• Диапазон измерений: от 600×800×600 мм до 1800×4000×1000 мм
• Пределы допускаемой погрешности: от ±(1,2+L/400) мкм
• Максимальная нагрузка: от 1000 до 2000 кг
• Масса КИМ: от 2600 до 5900 кг

Особенности и преимущества:

• Новое поколение трехкоординатных измерительных машин
• Высочайшая точность измерений
• Адаптируемость к условиям окружающей среды
• Система термокомпенсации
• 38 моделей для различных потребностей
• Два уровня точности: стандартная (А) и повышенная (Б)

Области применения:

• Высокоточные измерения в аэрокосмической промышленности
• Автомобилестроение и машиностроение
• Приборостроение
• Научные исследования и разработки
• Метрология и калибровка эталонов

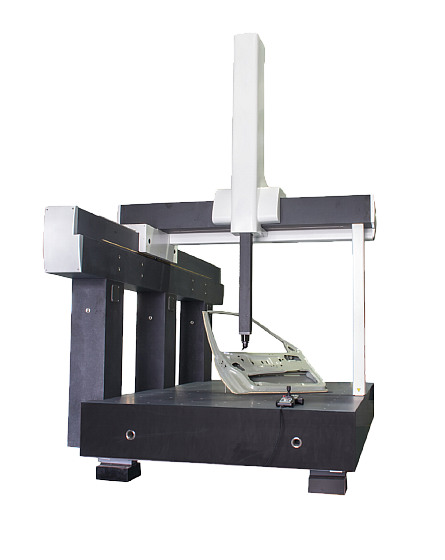

КИМ Мастер Гранд

Характеристики:

• Тип: Мостовые КИМ
• Диапазон измерений: от 1500×2000×1200 мм до 2000×4000×1500 мм
• Пределы допускаемой погрешности: от ±(2,9+L/380) мкм
• Максимальная нагрузка: от 2400 до 2800 кг
• Масса КИМ: от 8000 до 10000 кг

Особенности и преимущества:

• Односторонняя приподнятая конструкция
• Высокая динамика и стабильность
• Разработаны для измерений крупногабаритных деталей
• 45 моделей в трех классах точности: стандартная (А), повышенная (Б) и высокая (В)
• Надежность и точность измерений в различных промышленных секторах

Области применения:

• Авиастроение (измерение крыльев, фюзеляжей)
• Автомобильная промышленность (кузова, шасси)
• Тяжелое машиностроение
• Судостроение
• Контроль качества крупногабаритных деталей и узлов

КИМ Мастер Гранд-Д

Характеристики:

• Тип: Мостовые КИМ для сверхбольших измерений
• Диапазон измерений: от 2000×3000×1200 мм до 5000×6000×3000 мм
• Пределы допускаемой погрешности: от ±(3,5+3,5L/1000) мкм до ±(12+12L/1000) мкм
• Масса КИМ: от 5000 до 14100 кг

Особенности и преимущества:

• Портальная конструкция напольного типа
• Разработаны для измерений сверхкрупных деталей
• Возможность использования различных датчиков с разной точностью
• Оптимизированы для работы с крупногабаритными тяжелыми деталями

Области применения:

• Тяжелое машиностроение
• Энергетическое оборудование (турбины, генераторы)
• Горнодобывающее оборудование
• Железнодорожная техника (вагоны, локомотивы)
• Военная промышленность (тяжелая техника)
• Аэрокосмическая промышленность (крупногабаритные детали)

КИМ Мастер Смарт

Характеристики:

• Тип: Цеховые КИМ
• Диапазон измерений: от 300×440×200 мм до 500×600×500 мм
• Пределы допускаемой погрешности: от ±(1,9+L/300) мкм до ±(2,8+L/250) мкм
• Максимальная нагрузка: от 50 до 150 кг
• Масса КИМ: от 800 до 1500 кг

Особенности и преимущества:

• Возможность размещения непосредственно в производственных цехах
• Расширенный рабочий диапазон температур
• Пыленепроницаемая конструкция
• Сверхвысокая скорость проведения измерений
• Возможность встраивания в технологический процесс
• Возможность перемещения КИМ
• 3 типоразмера для различных задач

Области применения:

• Интеграция в производственные линии
• Промежуточный контроль качества на производстве
• Работа в условиях цеховой среды
• Производственные линии автомобильной промышленности
• Серийный контроль качества в реальных производственных условиях

КИМ Мастер Топ

Характеристики:

• Тип: Высокоточные КИМ с портальной конструкцией
• Диапазон измерений: от 600×800×600 мм до 1000×1200×800 мм
• Пределы допускаемой погрешности: от ±(0,8+L/350) мкм до ±(1,6+L/300) мкм
• Максимальная нагрузка: от 1300 до 1500 кг
• Масса КИМ: от 5000 до 7600 кг

Особенности и преимущества:

• Высочайшая точность измерений
• Эффективное сканирование и сбор данных
• Возможность исполнения КИМ с подвижным столом
• 4 типоразмера для различных задач
• Идеально подходит для исследований и разработок

Области применения:

• Высокоточные измерения в исследованиях и разработках
• Калибровка инструментов и датчиков
• Точное машиностроение
• Контроль качества особо важных деталей
• Микромеханика и точная электроника
• Оптико-механическая промышленность

Отраслевые применения координатно-измерительных машин

Автомобильная промышленность

• Контроль геометрии кузовных деталей
• Измерение точности блоков цилиндров и коленчатых валов
• Проверка соответствия деталей чертежам
• Контроль качества при серийном производстве

Аэрокосмическая промышленность

• Измерение геометрии лопаток турбин
• Контроль точности элементов фюзеляжа
• Проверка соответствия деталей авиационных двигателей
• Высокоточные измерения компонентов космических аппаратов

Машиностроение

• Проверка геометрии зубчатых колес и редукторов
• Контроль качества механических узлов
• Измерение точности подшипников
• Проверка соответствия стандартам крепежных элементов

Энергетика

• Измерение геометрии лопаток турбин
• Контроль точности корпусных деталей
• Проверка соответствия элементов энергетических установок

Электроника и приборостроение

• Измерение геометрии корпусов электронных устройств
• Контроль точности печатных плат
• Проверка соответствия оптических элементов

Преимущества использования КИМ в производстве

1. Повышение качества продукции

КИМ позволяют выявлять отклонения на ранних этапах производства, что снижает количество брака и повышает общее качество продукции.

2. Сокращение времени контроля

Автоматизированные измерения на КИМ значительно быстрее ручных методов, особенно при серийных проверках.

3. Универсальность измерений

Одна КИМ может заменить множество специализированных измерительных приборов, что экономит средства и площадь.

4. Повышение точности

Современные КИМ обеспечивают точность измерений до микрон, что недостижимо для многих традиционных методов контроля.

5. Снижение влияния человеческого фактора

Автоматизация измерений минимизирует ошибки, связанные с человеческим фактором.

6. Возможность обратного инжиниринга

КИМ позволяют создавать 3D-модели существующих деталей для последующего анализа и модификации.

7. Интеграция в производственные процессы

Современные КИМ, такие как Мастер Смарт, могут быть интегрированы непосредственно в производственные линии для контроля в режиме реального времени.

Заключение

Координатно-измерительные машины серии "Мастер" от компании ВЕЛМАС представляют собой широкий спектр оборудования для решения различных измерительных задач - от базового контроля качества до высокоточных исследовательских измерений. Выбор конкретной модели КИМ зависит от требований к точности, размеров измеряемых деталей, условий эксплуатации и бюджета.

Использование координатно-измерительных машин в производстве позволяет значительно повысить качество продукции, снизить количество брака, оптимизировать производственные процессы и в конечном итоге повысить конкурентоспособность предприятия на рынке.

Все представленные в каталоге ВЕЛМАС модели КИМ соответствуют высоким стандартам качества, большинство из них внесены в Государственный реестр средств измерений РФ и поставляются с включенной в стоимость поверкой, что гарантирует их надежность и точность при эксплуатации.
