Зубоизмерительные машины ZIM

Принцип действия ЗИМ основан на совмещении движения измерительного щупа по поверхности зуба измеряемого колеса (эвольвентной меры) с одновременным поворотом последнего в центрах в измерительном объеме зубоизмерительные машины с помощью поворотного стола.

Зубоизмерительные машины ZIM внесены в госреестр СИ РФ.

При измерении эвольвентного профиля щуп перемещается радиально по отношению к колесу, при измерении направления зуба – параллельно оси колеса. Измерение биения и шага проводится при касании щупа боковых поверхностей зуба во впадинах зуба. Определение отклонений измеренных параметров колеса от геометрически правильной модели колеса, рассчитанной математически, производится с помощью программного обеспечения.

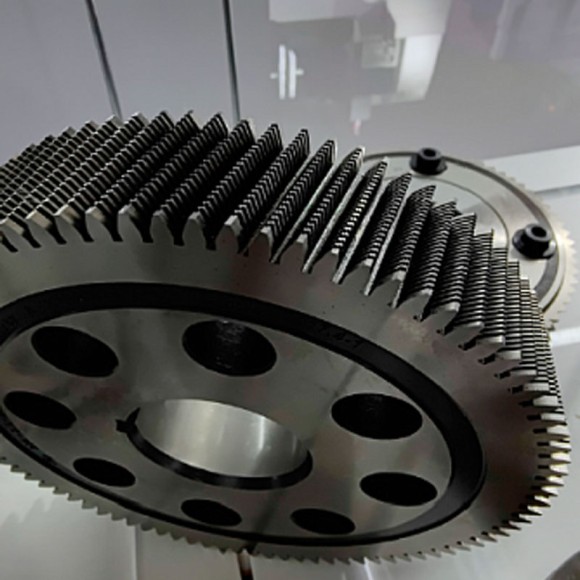

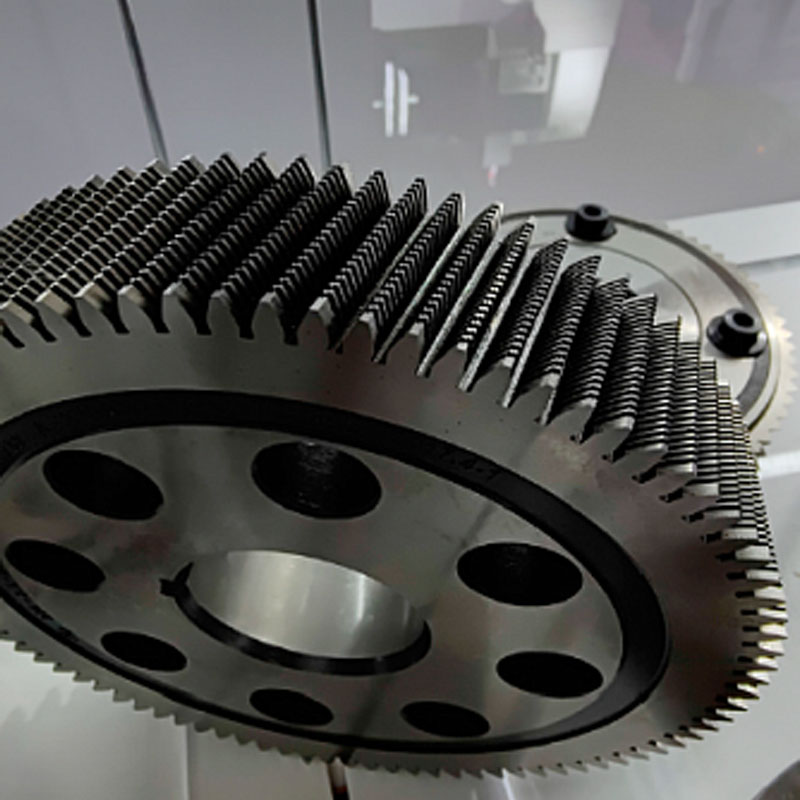

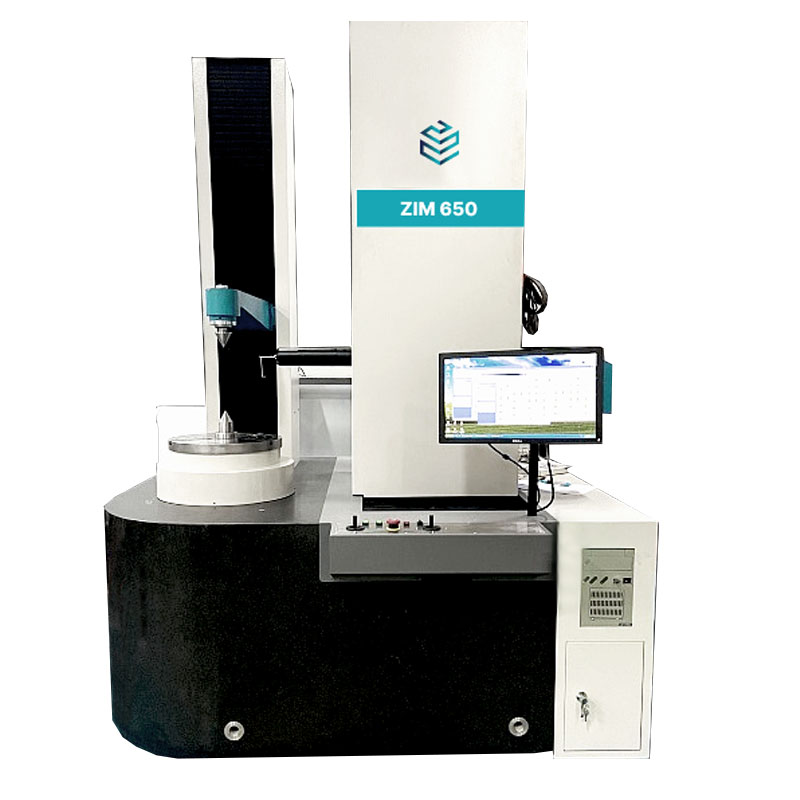

Зубоизмерительный центр состоит из гранитной станины, на которой расположены вертикальная колонна с установленной на ней контактной измерительной головкой, поворотного стола для установки и вращения измеряемой детали и персонального компьютера.

Функции зубоизмерительных центров

• Измерение параметров шестерен и зубчатых колес
• Измерение профиля зуба и эвольвентного профиля колес
• Определение размеров зубьев, включая угловые и линейные размеры
• Контроль допусков на форму и расположение поверхностей зубчатых колес
• Анализ отклонений формы и расположения поверхностей от заданных стандартов
• Методы контроля и измерения для обеспечения точности зубчатых колес и передач
• Калибровка и проверка эвольвентомеров и других измерительных приборов
• Контроль конических зубчатых колес и червячных передач
• Оценка профиля зуба и контроль дефектов, таких как износ и повреждения

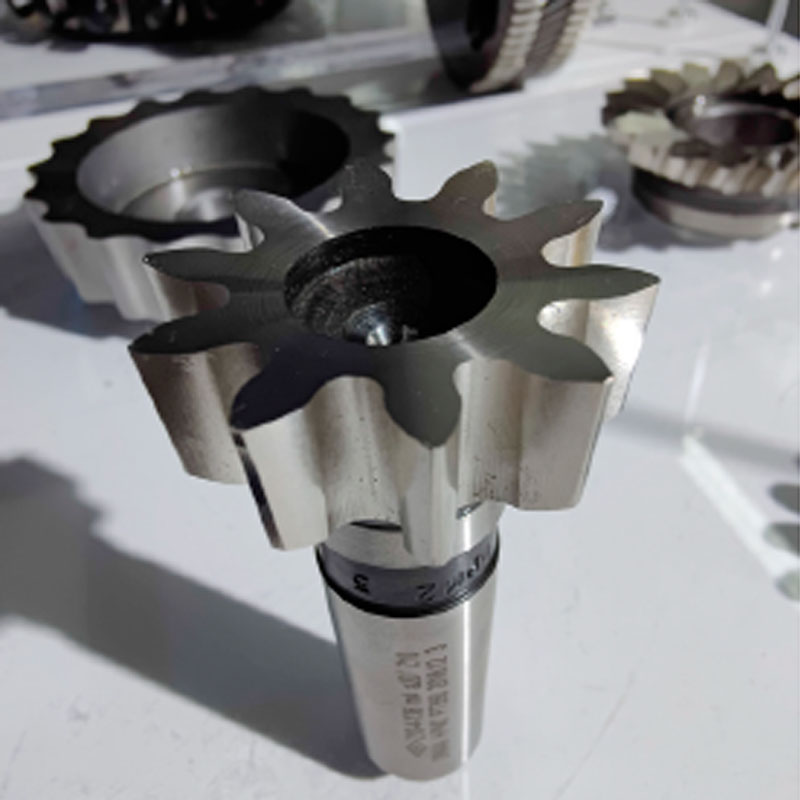

• Использование зубоизмерительного центра для централизованного контроля различных типов зубчатых фрез и передач
