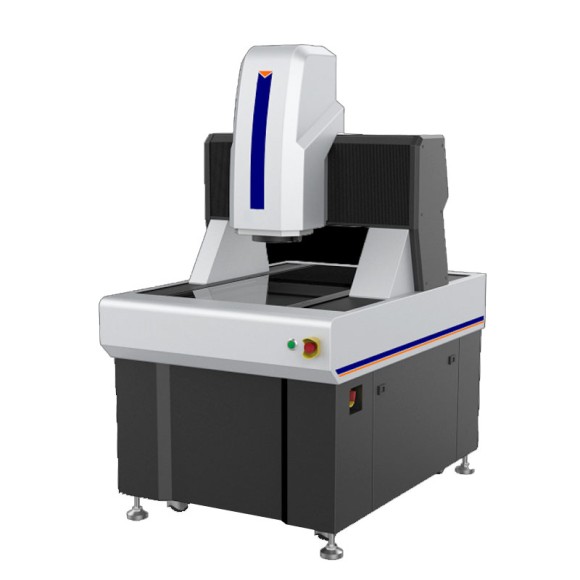

Представляем вам видеоизмерительную систему серии NOVA Micra П – прецизионное оборудование для многофункционального контроля геометрических параметров. Данная система объединяет возможности бесконтактного (оптического) и контактного методов измерений, что делает её универсальным решением для задач в машиностроении, металлообработке, микроэлектронике и других отраслях, где требуется высокая точность.
Ключевые преимущества
- комбинированный метод контроля: возможность выполнять как бесконтактные оптические измерения, так и контактные (щуповые) в одной системе;
- высокий класс точности: погрешность измерения по осям X и Y составляет ±(1,8 + L/200) мкм, что соответствует классу прецизионного оборудования;
- работа с различными типами освещения: поддержка режимов отраженного и проходящего света, что позволяет измерять детали со сложной геометрией и разной прозрачностью;
- автоматизация процесса: поддерживаются ручной, полуавтоматический и полностью автоматический режимы измерений, интегрируемые с CAD-моделями;
- широкий выбор программного обеспечения: системы поставляются с ПО iMeasuring, Geomea, RationalVue, IVS или Haquina, обеспечивающим сравнение с CAD-моделью, обработку данных от лазерных датчиков и архивацию результатов.
Сферы применения
Оборудование востребовано на предприятиях, где требуется контроль геометрии деталей с микронной точностью:
- контроль линейных размеров и отклонений формы (плоскостность, круглость, прямолинейность);
- измерение взаимного расположения элементов (перпендикулярность, параллельность, соосность, позиционирование);
- обратный инжиниринг: оцифровка деталей для создания или верификации CAD-моделей;
- контроль печатных плат, пресс-форм, штампов, корпусных деталей в электронной и авиастроительной промышленности.
Диапазоны измерений:
- по оси X: от 0 до 2600 мм;
- по оси Y: от 0 до 1600 мм;
- по оси Z: от 0 до 500 мм.
Пределы допускаемой абсолютной погрешности:
- по осям X и Y: ±(1,8 + L/200) мкм, где L – измеряемая длина в мм;
- по оси Z: ±(4,0 + L/150) мкм;
- в плоскости XY: ±(5 + L/200) мкм.
Примечание: класс точности подтверждается производителем и соответствует международным стандартам координатно-измерительных машин.
Измеряемые величины
Система позволяет количественно оценивать:
- линейные размеры (длина, ширина, диаметр, радиус);
- отклонения формы (отклонение от плоскостности, прямолинейности, круглости, цилиндричности);
- параметры взаимного расположения (расстояния между центрами, параллельность, перпендикулярность, угловые размеры);
- координаты точек в прямоугольной и полярной системах координат.
Особенности конструкции и питания
Конструктивное исполнение:
Базовая конструкция системы выполнена на массивном гранитном или металлическом основании, что обеспечивает высокую виброустойчивость и термостабильность. Основные элементы:
- предметный стол с точным перемещением;
- вертикальная колонна, несущая оптоэлектронный измерительный блок;
- оптоэлектронный блок включает оптическую систему, высокочувствительный датчик (CMOS/CCD) и встроенный осветитель;
- внешний вычислительный блок и промышленный персональный компьютер (входят в комплект поставки).
Особенности питания:
- оборудование подключается к стандартной однофазной сети переменного тока 220В (±10%), 50 Гц;
- система оснащена встроенными фильтрами электропитания для защиты от импульсных помех, характерных для промышленных цехов;
- рекомендуемая стабилизация напряжения – не требуется при параметрах сети в пределах нормы, но для максимальной точности измерений желательно использовать источник бесперебойного питания (ИБП) с чистой синусоидой.
Актуальную цену и условия поставки уточняйте у менеджеров, так как стоимость зависит от конкретной конфигурации (диапазон перемещений, набор ПО, наличие контактного датчика).
