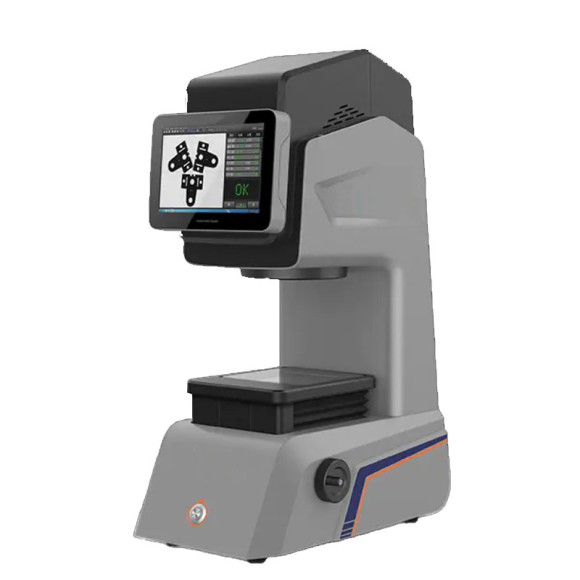

Видеоизмерительные системы NOVA Micra М

Видеоизмерительные системы NOVA Micra М

Средства измерений предназначены для использования в научно-исследовательских лабораториях, на предприятиях машиностроения, приборостроения и других отраслей промышленности.

Принцип действия

Системы основаны на считывании значений перемещения оптоэлектронного измерительного блока с измерительных шкал осей X, Y и Z. При измерениях по оси Z предусмотрена функция автофокусировки. Результаты измерений отображаются на мониторе персонального компьютера. Системы могут работать в режимах отраженного и проходящего света, в ручном, полуавтоматическом и автоматическом режимах.

Конструкция системы NOVA Micra M

Система NOVA Micra M состоит из следующих элементов:

• Гранитное или металлическое основание
• Предметный стол
• Вертикальная колонна с оптоэлектронным измерительным блоком (включает оптическую систему, датчик и осветитель)
• Вычислительный блок
• Персональный компьютер.

Фокусировка на измеряемом объекте осуществляется вручную с помощью вращающейся рукоятки винта подъема предметного стола.

Модификации систем

Системы видеоизмерительные NOVA Micra M выпускаются в четырех модификациях в зависимости от диапазонов измерений по осям X, Y и диагоналям XY:

• NOVA Micra-30M
• NOVA Micra-60M
• NOVA Micra-80M
• NOVA Micra-160M.

Программное обеспечение

Системы оснащаются программным обеспечением, которое может включать:

• iMeasuring
• Geomea
• RationalVue
• IVS
• Haquina

Программное обеспечение предназначено для отображения измеряемого объекта, значений перемещения подвижного предметного стола, результатов измерений, а также для сбора, обработки и хранения измерительной информации. Оно может быть переустановлено в процессе эксплуатации с установочного компакт-диска с использованием специального защитного ключа. Идентификация ПО осуществляется путем просмотра идентификационных данных при включении системы.
