Лазерный 3D-сканер ЭлетСкан 22 | ЭлетСкан 30 | ЭлетСкан 42

Лазерный 3D-сканер ЭлетСкан 22 | ЭлетСкан 30 | ЭлетСкан 42

+ 5 фото

Описание

Лазерный 3D-сканер ЭлетСкан 22 | ЭлетСкан 30 | ЭлетСкан 42 является одним из самых компактных портативных ручных лазерных 3D-сканеров. Он способен производить высококачественные 3D-измерения без каких-либо ограничений из-за рабочей среды, в ограниченном пространстве или вблизи крупногабаритных объектов.

Полное описание

Характеристики

Внесен в госреестр	Будет внесен в ближайшее время
Производитель	«НОВОТЕКС СИСТЕМС», Россия

Цена по запросу

0 ₽

-+Купить

В наличии

Цена от 25.03.25, для уточнения актуальной стоимости просим связаться с менеджером.

Запросить КП

Запросить видеодемонстрацию прибора

Обзор
Характеристики
Отзывы0

Лазерный 3D-сканер ЭлетСкан 22 | ЭлетСкан 30 | ЭлетСкан 42 является одним из самых компактных портативных ручных лазерных 3D-сканеров. Он способен производить высококачественные 3D-измерения без каких-либо ограничений из-за рабочей среды, в ограниченном пространстве или вблизи крупногабаритных объектов. Система измерения помогает с метрологической точностью зафиксировать каждую деталь и в кратчайшие сроки построить полигональную 3D-модель, а минималистический дизайн металлического корпуса обеспечивает баланс между производительностью и небольшим весом.

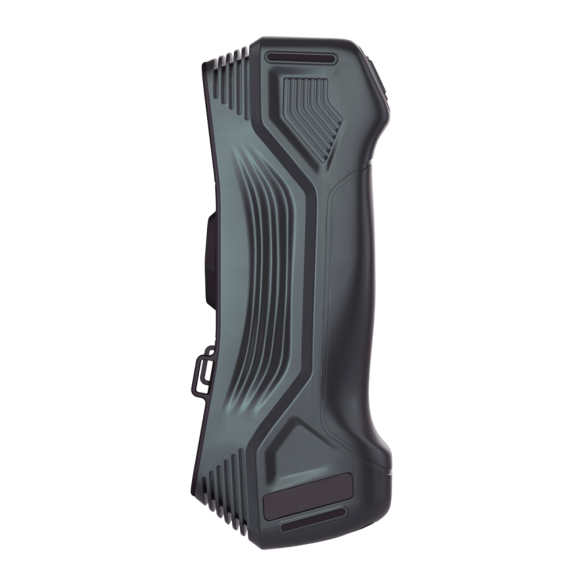

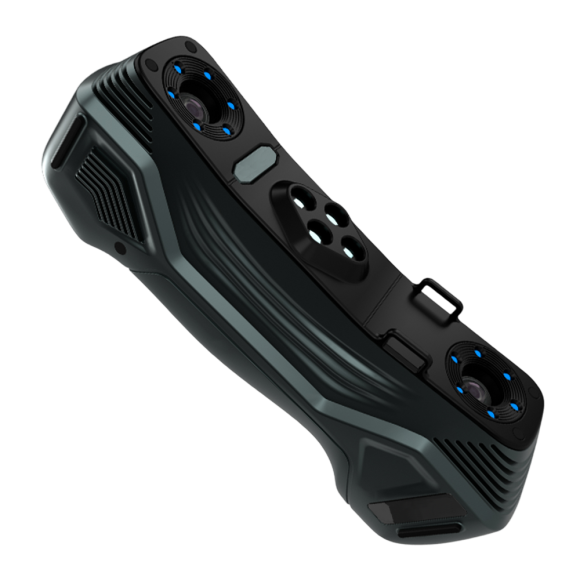

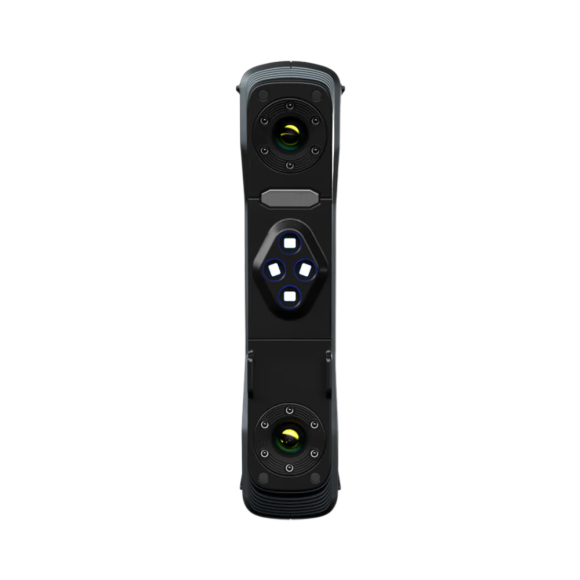

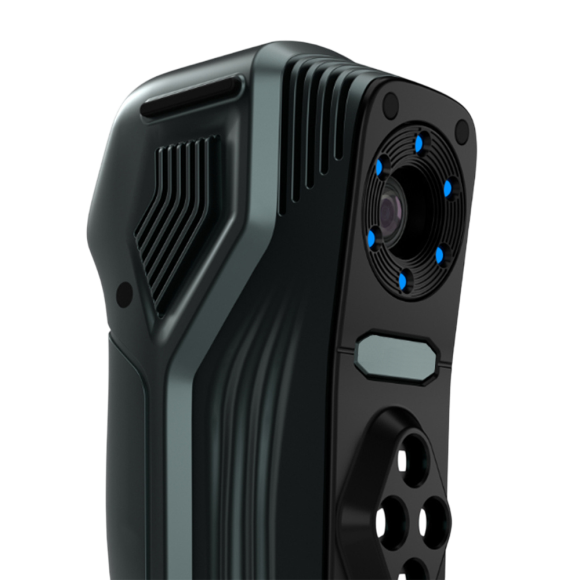

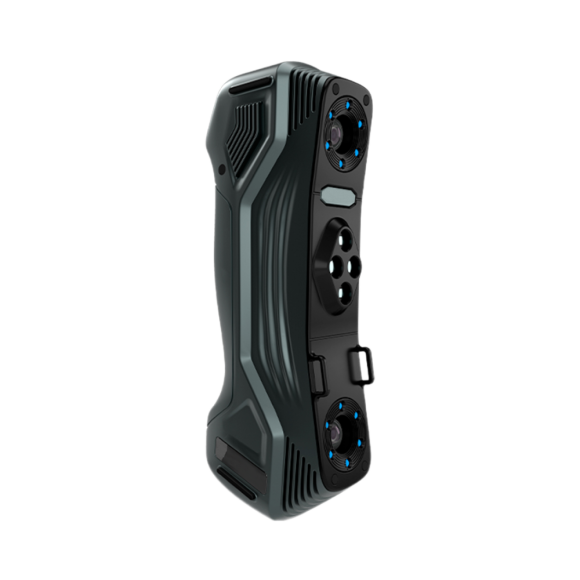

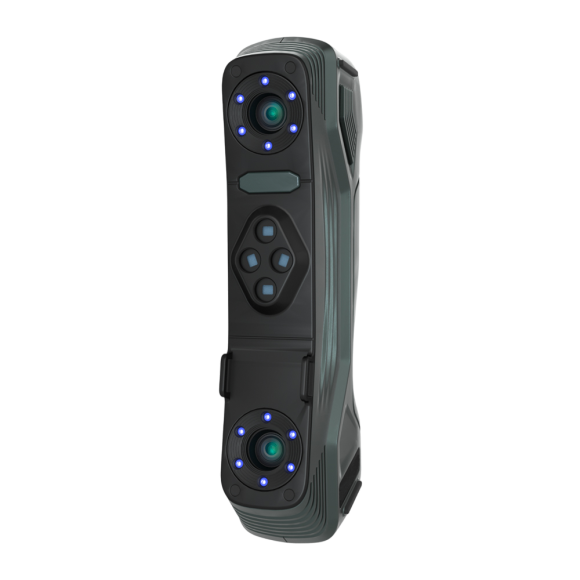

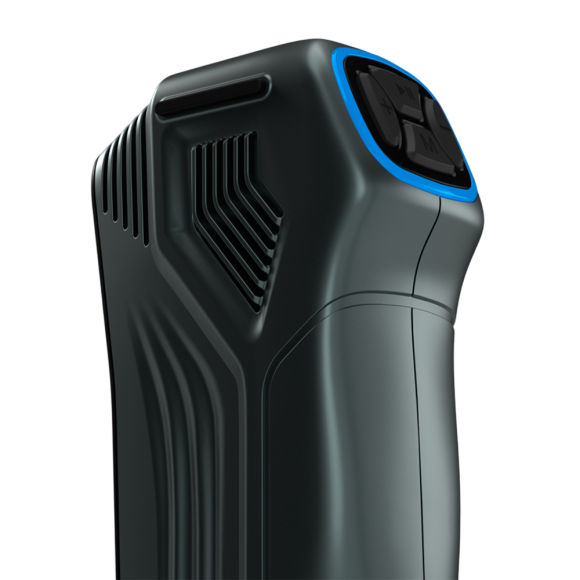

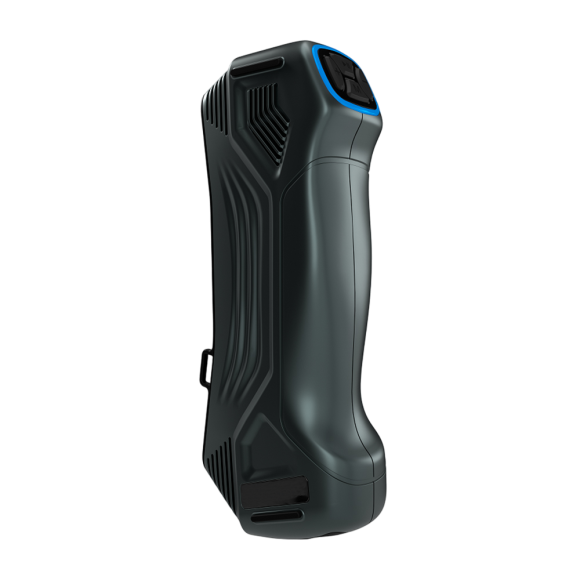

Конструктивно приборы состоят из лазерных излучателей и двух камер, помещённых в корпус специальной формы, а также соединительных кабелей для подключения к персональному компьютеру и источнику питания. В верхней части корпуса приборов, с тыльной стороны, располагаются четыре многофункциональных клавиши, позволяющие запустить или остановить процесс сканирования, выбрать масштаб отображения сканируемого объекта в программе обработки, а также световой индикатор, предназначенный для помощи оператору с определением фокусного расстояния. В нижней части корпуса располагаются разъёмы для подключения к персональному компьютеру и источнику питания. С фронтальной стороны расположены лазерные излучатели и камеры. Позиционирование прибора в пространстве во время проведения измерений осуществляется с помощью специальных рефлекторных (светоотражающих) меток, нанесённых на объект сканирования и/или на окружающие предметы.

Оборудование находится на этапе внесения в Государственный реестр средств измерений Российской Федерации.

Особенности и преимущества

3D-сканер выполняет высококачественное 3D-сканирование независимо от каких-либо ограничений со стороны рабочей среды.

Идеально подходит для 3D-сканирования как углублений, так и крупногабаритных деталей. Способен получать точные и полные данные в труднодоступных местах, таких как глубокие канавки, и обеспечивает пользователям возможность получения данных по всему полю. Ни одна деталь не останется без внимания, даже при сканировании сложных поверхностей.

Позволяет точно фиксировать каждую деталь объектов и строить полигональные 3D-модели за очень короткое время.

Благодаря своей полой структуре эффективно рассеивает тепло и выполняет измерения при низком энергопотреблении.

Инновационный цельнометаллический корпус с ультрасовременным дизайном обеспечивает надежную защиту, а высокопрочные конструкционные материалы корпуса обеспечивают исключительную долговечность.

Управление и сканирование любого объекта одной рукой. Многофункциональные кнопки позволяют в любое время переключаться между различными режимами сканирования. Работа одной рукой обеспечивает гибкость измерений, а эргономичный дизайн делает его удобным в использовании.

Малый вес, компактные габариты и превосходная портативность.

Благодаря противоскользящему корпусу и ремешку пользователи могут свободно сканировать во всех направлениях.

Комплектация

Стандартная комплектация:

Лазерный 3D-сканер ЭлетСкан 22 | ЭлетСкан 30 | ЭлетСкан 42

Калибровочная пластина

Соединительный кабель

Блок питания постоянного тока

Комплект специальных меток

USB накопитель с ПО

USB-электронный ключ для ПО

Техническая документация (руководство по эксплуатации, паспорт)

Кейс для транспортировки.

Возможна индивидуальная комплектация по запросу Заказчика.

Характеристика	Значение
	ЭлетСкан 22	ЭлетСкан 30	ЭлетСкан 42
Стандартный режим работы (синий диапазон спектра), количество линий	7×7	11×11	17×17
Режим сканирования отверстий (синий диапазона спектра), количество линий	1
Режим сканирования с высоким разрешением (синий диапазона спектра), количество параллельных линий	7
Скорость сканирования, измерений в секунду	до 1 250 000	до 2 020 000	до 2 800 000
Область сканирования, мм	до 650×550		до 700×600
Расстояние до объекта, мм	300
Глубина резкости, мм	550
Разрешающая способность, мм	0,02
Диапазон измерений геометрических размеров объектов, мм	10 - 5000
Диапазон измерений геометрических размеров объектов при проведении измерений со встроенной системой фотограмметрии или с устройством MSCAN, мм	10 - 10000
Пределы допускаемой абсолютной погрешности измерений геометрических размеров объектов, мм	±(0,015+0,025∙L¹⁾)
Пределы допускаемой абсолютной погрешности измерений геометрических размеров объектов при проведении измерений с устройством MSCAN, мм	±(0,015+0,010∙L¹⁾)
Габаритные размеры (Д×Ш×В), мм, не более	203×80×44
Масса, г, не более	570
Напряжение питания от источника постоянного тока, В	24
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность окружающего воздуха, %	-10 - +40 не более 90
Лазерный класс	класс II (безопасный для глаз)
Режим интерфейса	USB 3.0
Выходные форматы	pj3, asc, igs, txt, mk2, umk, stl, ply, obj
¹⁾ L – длина объекта в метрах
