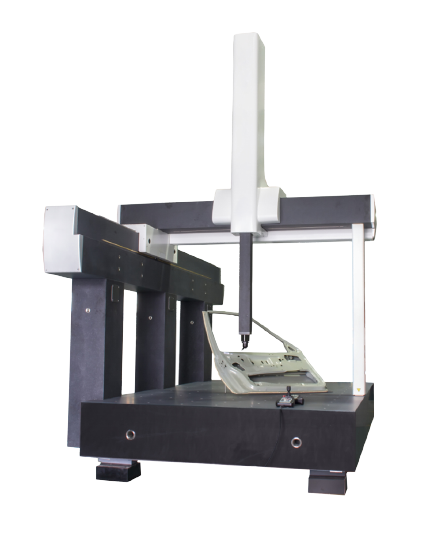

Координатно-измерительные машины Мастер Гранд — серия мостовых КИМ
Координатно-измерительные машины КИМ "Мастер Гранд" разработаны для измерений крупногабаритных деталей и узлов с высокими требованиями к точности. Они обеспечивают надежность и точность измерений, что делает их идеальными для применения в различных промышленных секторах.
КИМ Мастер Гранд внесены в Государственный реестр размеров измерений Российской Федерации (ГРСИ РФ).
Особенности портативных координатно-измерительных машин Мастер Гранд
- возможность работы с различными датчиками Renishaw;
- стабильная и точная работа, которую обеспечивают выполненные из гранита направляющие оси X (траверса) и Z (пиноль), а также точные воздушные подшипники.
Модели и Точность Координатно-измерительных машин Мастер Гранд
КИМ Мастер Гранд представлены 45 моделями в исполнении со стандартной точностью (А), повышенной точностью (Б) и высокой точностью измерений (В).
Диапазон измерений: от 1500×2000×1200 мм до 2000×4000×1500 мм.
Пределы допускаемой абсолютной объёмной погрешности MPEE: от ±(2,9+L/380) мкм (точность машины одной и той же спецификации зависит от конфигурации).
Технические характеристики моделей
| Модель ГРАНД | 201512 | 251512 | 301512 |
| Диапазон измерений (мм) | 1500 х 2000 х 1200 | 1500 х 2500 х 1200 | 1500 х 3000 х 1200 |
| Габаритные размеры (мм) | 3250 х 2450 х 3900 | 3750 х 2450 х 3900 | 4250 х 2450 х 3900 |
| Максимальная нагрузка (кг) | 2400 | 2600 | 2800 |
| Масса (кг) | 8000 | 9000 | 10000 |
