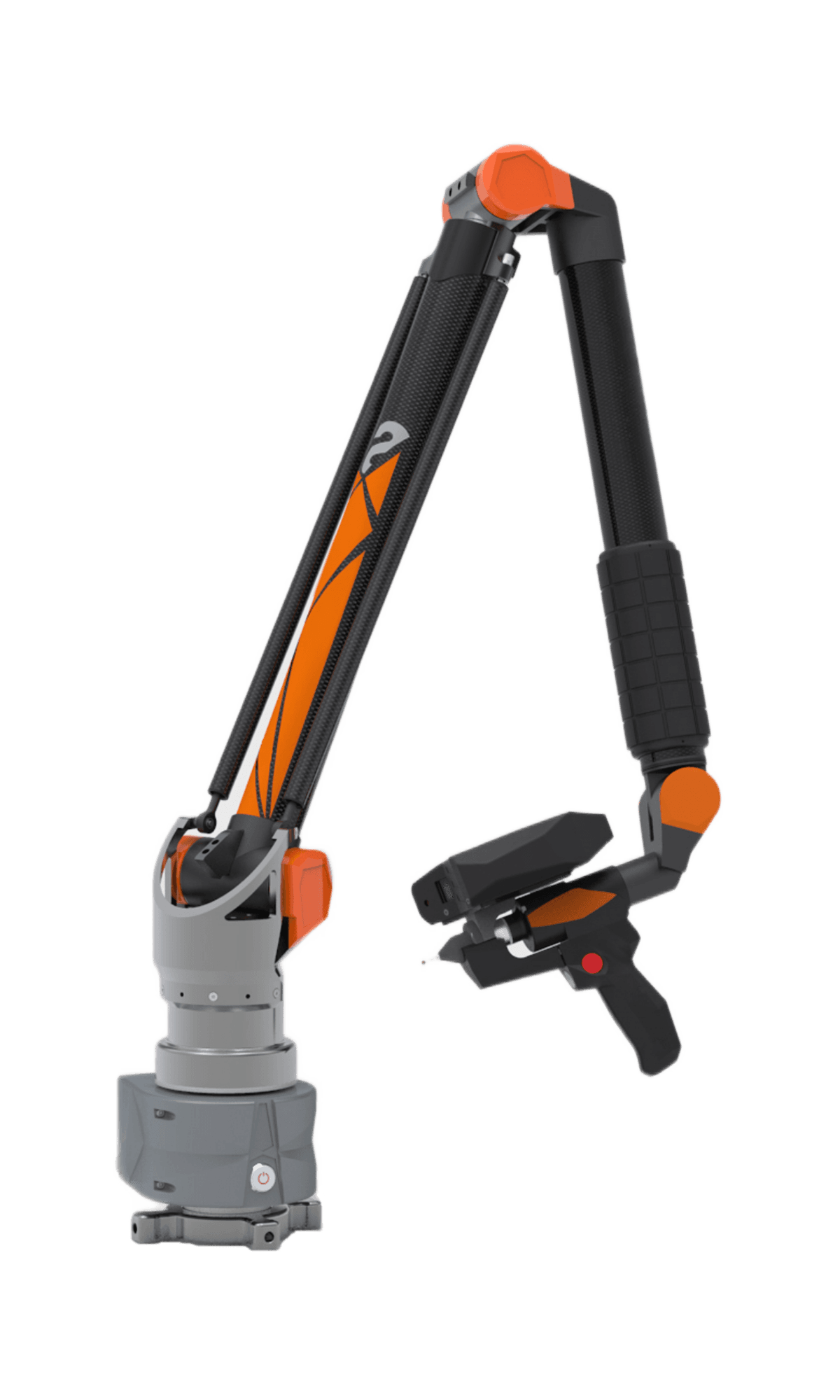

Измерительная рука Мастер ЭВА 7

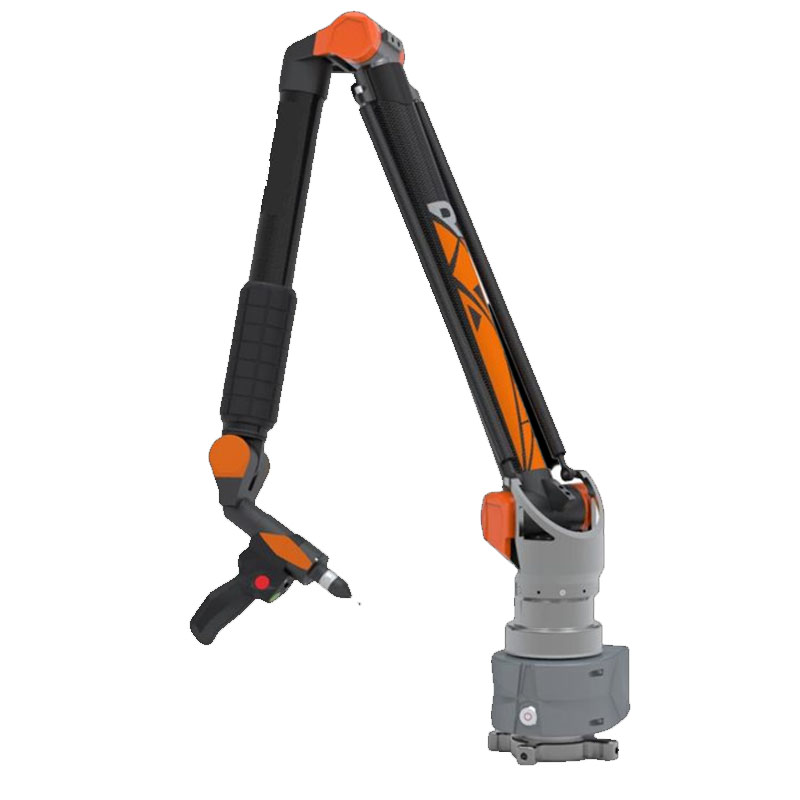

Измерительные руки "Мастер ЭВА 7"

Измерительные руки "Мастер ЭВА" - это мобильное решение для точных измерений в различных отраслях промышленности. Наилучшим образом измерительные манипуляторы зарекомендовали себя в авиационной, автомобильной, машиностроительной отраслях и ВПК РФ. Обеспечивают возможность в качестве автономного метрологического оборудования для трехмерного контроля контактным щупом, оцифровки или обратного проектирования.

Соответствует стандарту ISO 10360-12:2016 и внесены в ГРСИ РФ.

7-осевая координатно-измерительная рука "Мастер ЭВА" в удлиненной версии обладает одним из самых больших радиусов действия на рынке, предлагая диаметры сфер 5 м, 6 м, 7 м и более для точных и масштабных измерений.

Преимущества измерительной руки "Мастер ЭВА 7"

• разнообразие размеров (доступность в 10 размерах, от 2,0 до 9,0 метров);
• возможность дистанционного управления и встроенный литий-ионный аккумулятор (22 часа тактильно работы и 12 часов работы с лазерным сканером);
• высокая гибкость использования и широкий спектр применения, благодаря совместимости со всей линейкой аксессуаров и датчиков Renishaw;
• широкая поддержка аксессуаров (выбор из более чем 100 различных стилусов щупов, включая прямые и угловые щупы, контактные и инфракрасные);
• быстрая замены датчиков без необходимости повторной калибровки;
• простота настройки и использования для оперативных измерений, что особенно важно при контроле качества и производственных процессах;
• температурная компенсация;
• лёгкая конструкция;
• высокая точность и надежность результатов;
• лёгкий монтаж на различные опоры (штативы, опорные пластины).

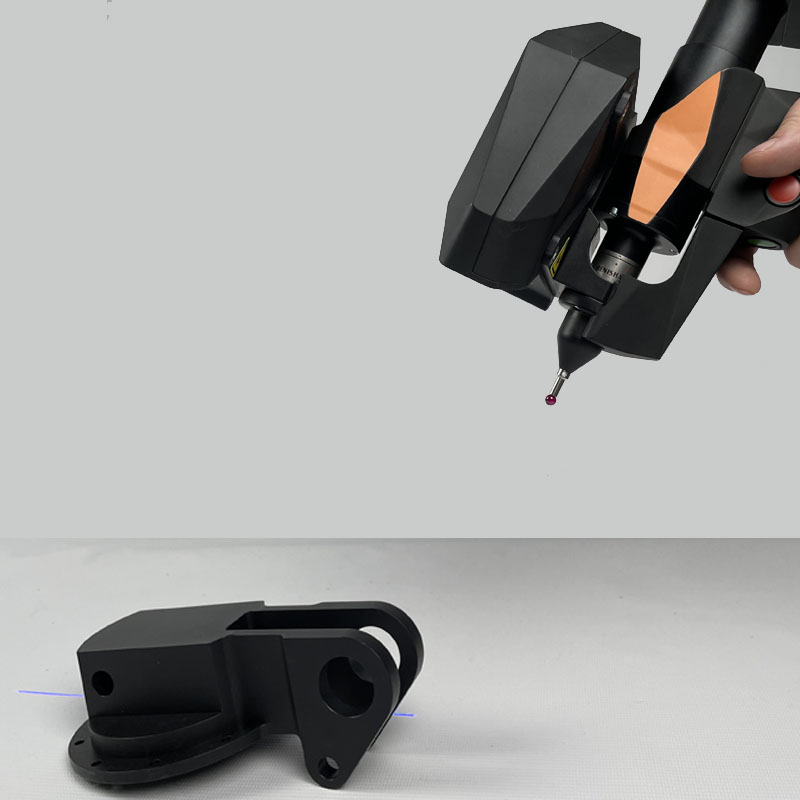

Поддержка лазерного сканера ЭВАСКАН

Модель	ЭВАСКАН 50	ЭВАСКАН 100	ЭВАСКАН 200
Длина лазерной линии (мм)	50	100	200
Точность (мкм)	12	24	36
Повторяемость (мкм)	12	24	36
Разрешение (мкм)	16	23	40
Количество выборок (точки на линию)	-	2500	2500
Вес, только сканер (кг)	0,5	0,5	0,5
Выходная мощность лазера	макс. 8 мВ (класс 2M)	макс. 8 мВ (класс 2M)	макс. 8 мВ (класс 2M)

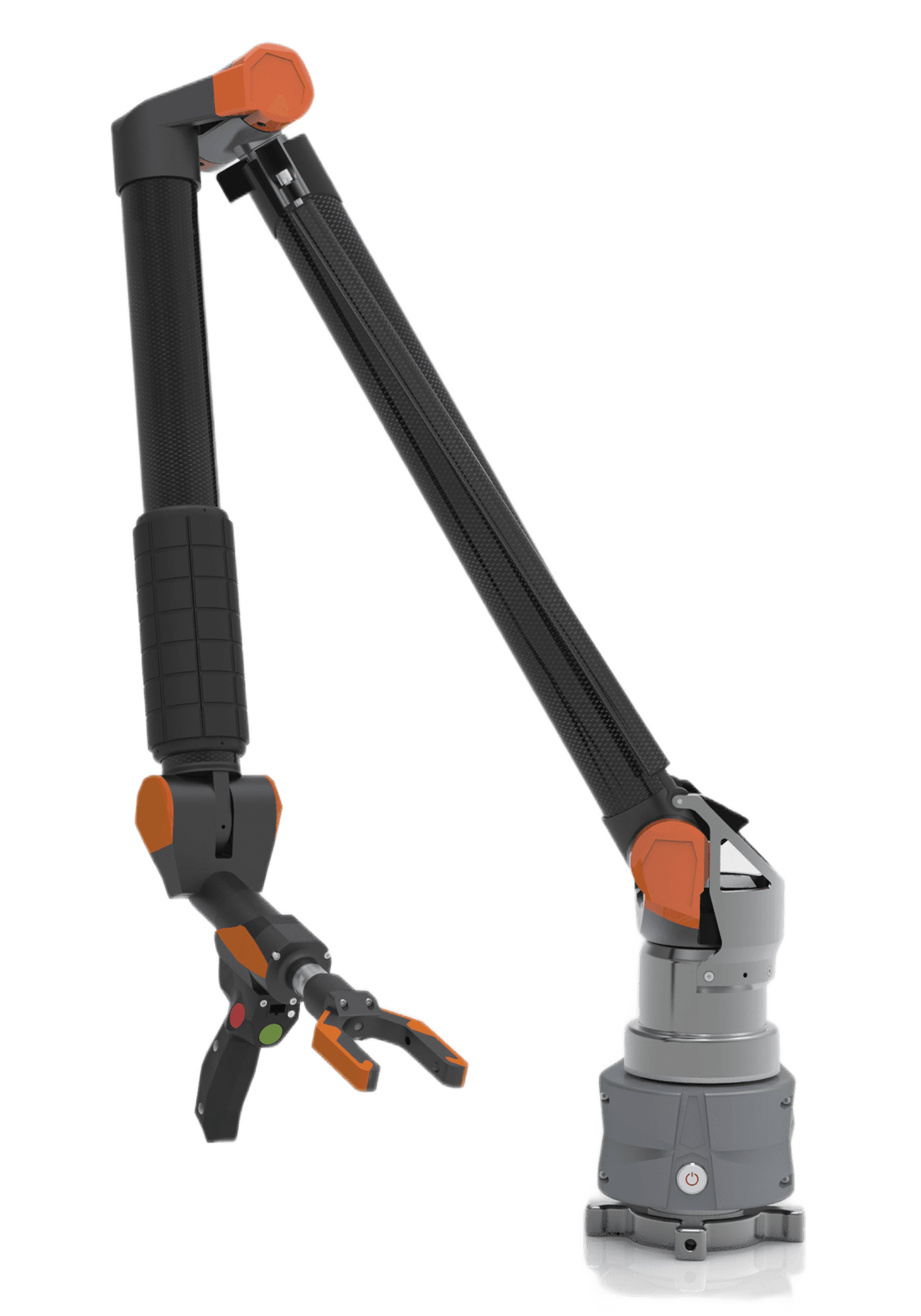

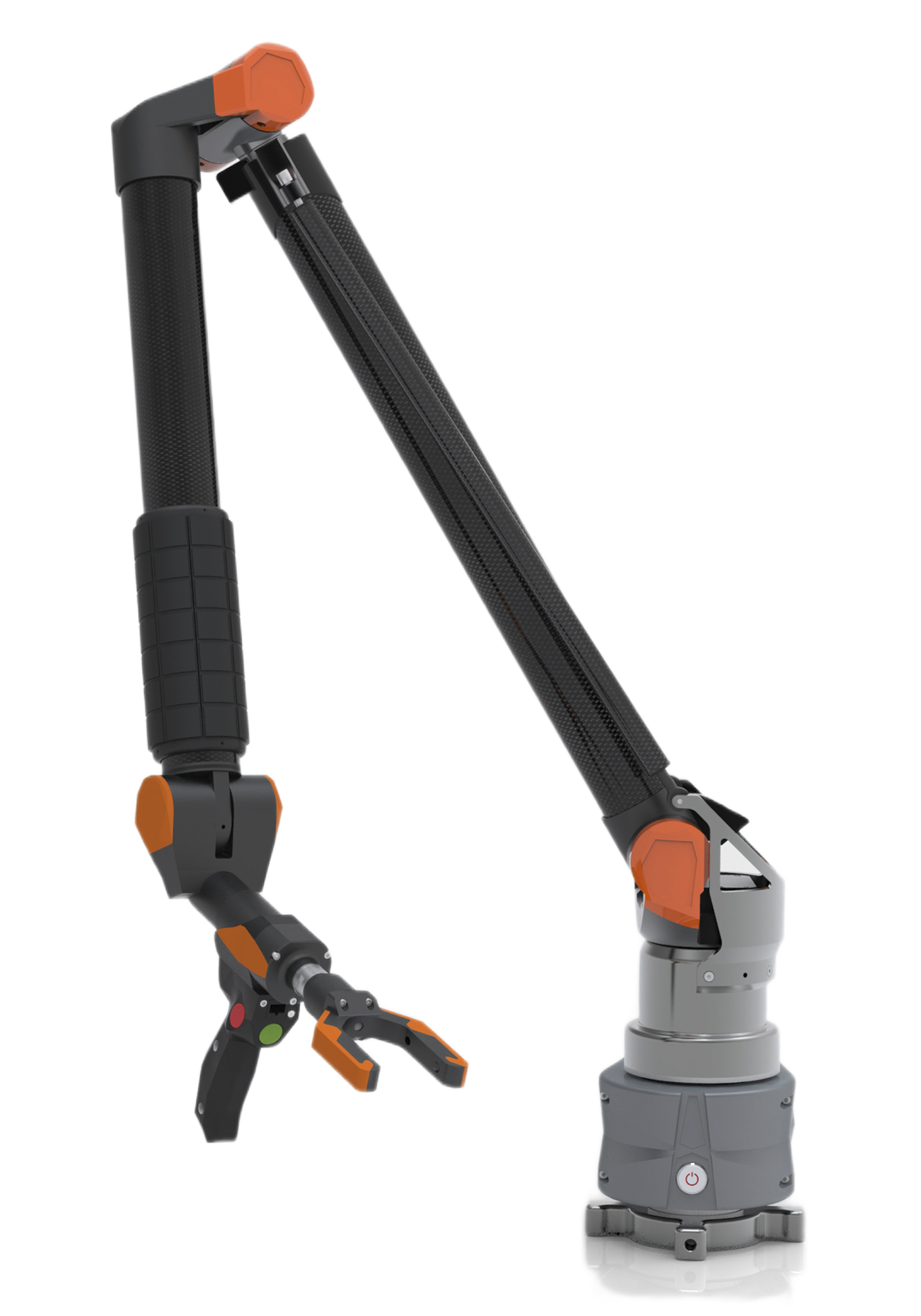

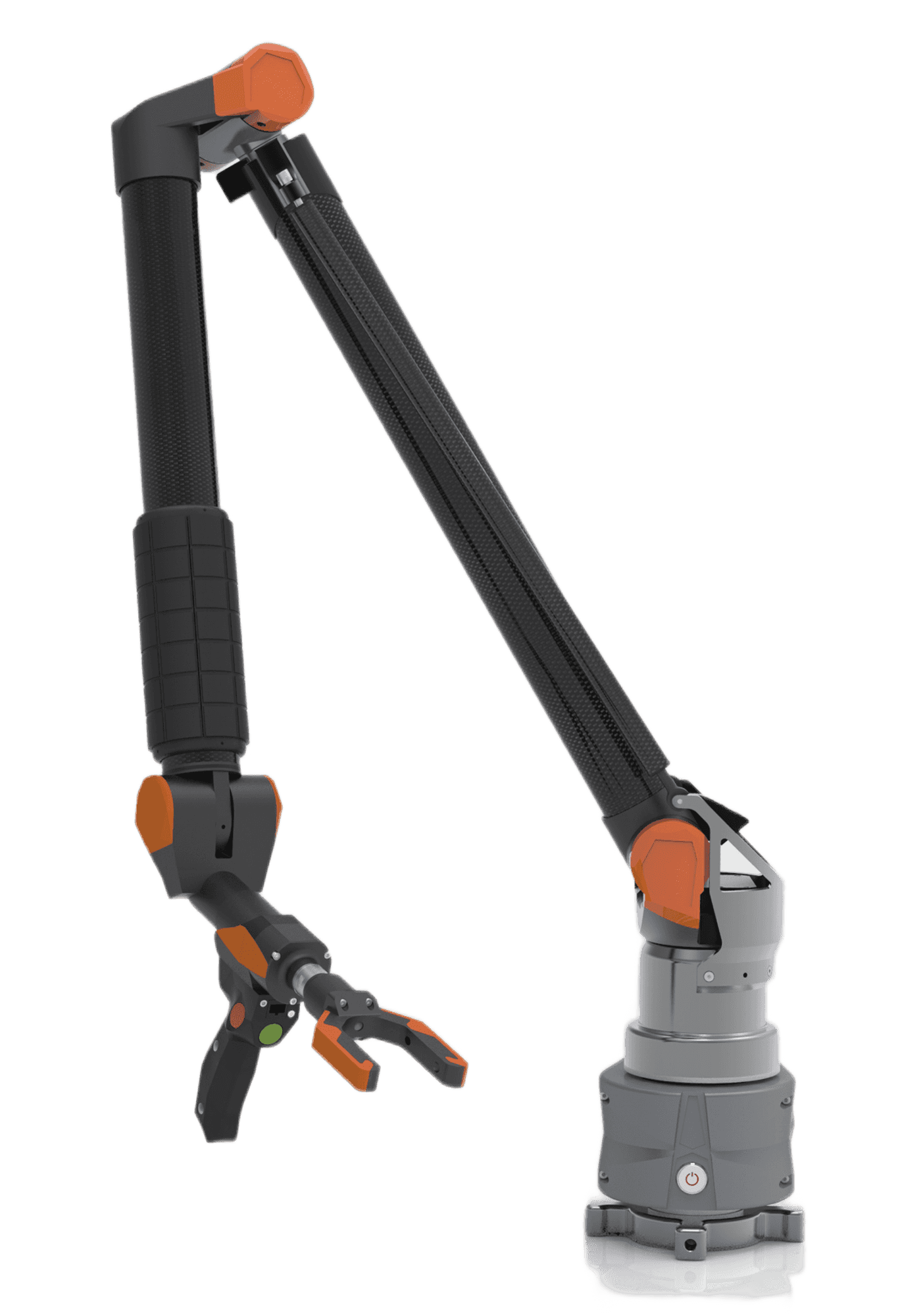

Поддержка вильчатого щупа ТЮБОСКАН

Тип лазера: полупроводниковый Класс лазера :2[EN/IEC 60825-1 (2007) JIS c6082(2011)].
Тип луча: коллимированный.
Длина волны: 650нм [видимый].
Макс. мощность лазерного диода: 7 мВ.
Выходная мощность: <1 мВ.
Диапазон температур хранения: от минус 10°C до плюс 50°C.

Модель	ТЮБОСКАН 30	ТЮБОСКАН 30М	ТЮБОСКАН 50	ТЮБОСКАН 80	ТЮБОСКАН 150	ТЮБОСКАН 200
макс. диаметр трубы (мм)	26	26	45	74	142	190
макс. диаметр при двойном измерении (мм)	26	14	35	58	60	80
минимальный диаметр трубы (мм)	2	1	6	9	14	19
номинальная ширина вилки (мм)	30	30	50	80	150	200
макс. погрешность измерения Длина (мм)	+/-0.1	+/-0.1	+/-0.1	+/-0.1	+/-0.2	+/-0.2
макс. погрешность измерения Угол (°)	+/-0.1	+/-0.1	+/-0.1	+/-0.1	+/-0.04	+/-0.04
масса (кг)	170	165	200	270	600	550
