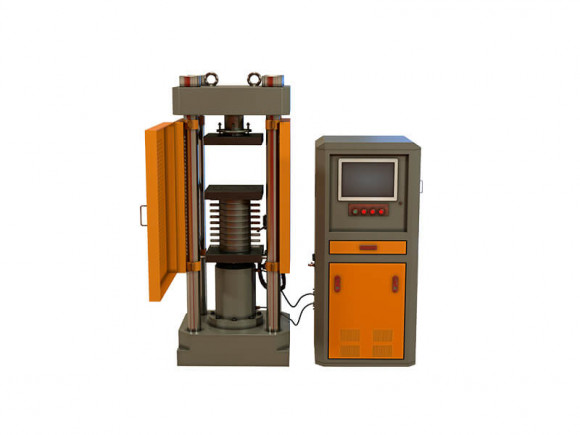

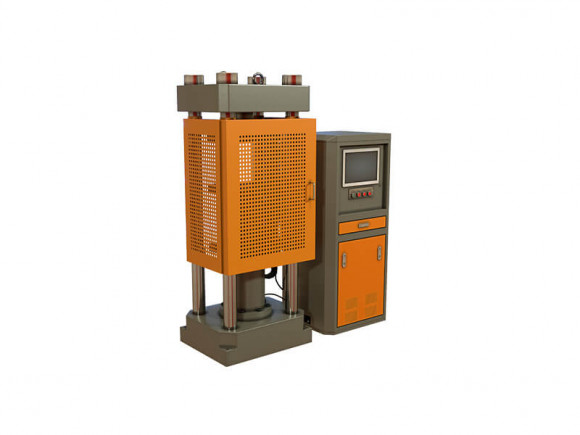

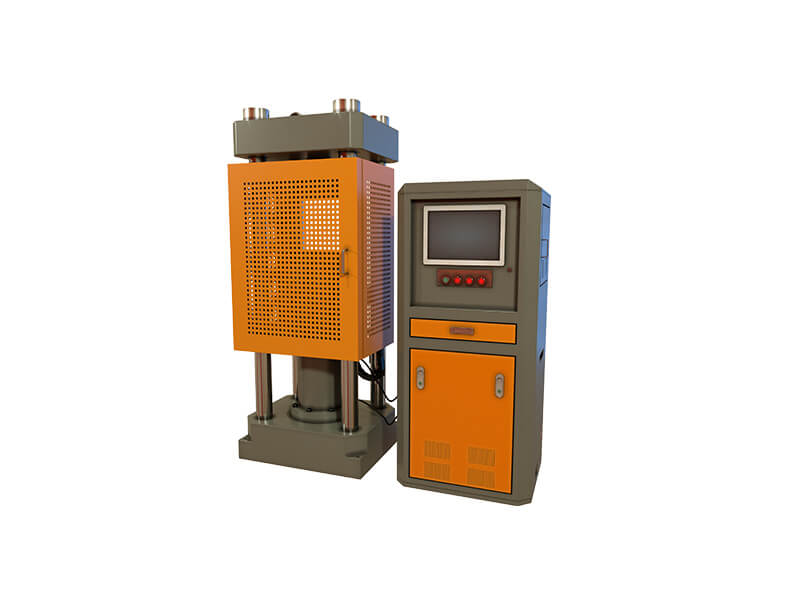

Испытательный пресс ПИ-1000-VIII-А (с автоматическим управлением)

Скачать инструкцию

Прессы ПИ исполнения VIII с автоматическим управлением с пульта оператора при проведении испытания.

Конструктивные особенности прессов исполнения VIII:

• верхний предел диапазона измерений силы (нагрузки) до 1000кН;
• вертикальное четырехколонное исполнение нагружающего модуля;
• увеличенный ход активной плиты сжатия;
• нагружающий модуль и электрогидравлический шкаф управления выполнены в виде отдельных модулей;
• электронный блок управления встроен в электрогидравлический шкаф управления.

Перечень основных методик испытания:

• ГОСТ 10180-2012 (для образцов бетонов с поперечным сечением не более 150х150 мм);
• ГОСТ 8462-85 (материалы стеновые);
• ГОСТ 6996-66 (ИСО 4136-89, ИСО 5173-81, ИСО 5177-81) (сварные соединения);
• ГОСТ 25.503-97 (образцы металлов на сжатие);
• ГОСТ 8695-75 (сплющивание металлических труб).

Программное обеспечение

Программное обеспечение прессов ПИ-А обеспечивает автоматическое управление прессом во время испытания и обработку данных на ПК, представляет собой установленное на ПК ПО «M-Test АСУ», которое обеспечивает:

• автоматическое управление (с ПК) испытательным прессом, визуализацию и определение текущих и максимальных значений нагрузки и деформации, поступающих с датчиков, в режиме реального времени;
• проведение испытаний до разрушения образца/ до заданных значений нагрузки и перемещения /с возможностью указания и автоматическим поддержанием желаемой скорости нагружения/перемещения, задание многоступенчатых и циклических программ испытаний до заданной нагрузки/перемещения и автоматическим поддержанием скорости движения подвижной плиты;
• построение графиков «Нагрузка – Перемещение», «Нагрузка – Время», «Перемещение – Время», «Нагрузка – Деформация» в режиме реального времени;
• автоматический расчёт механических характеристик образцов по методике ГОСТ, формирование, сохранение и распечатка протокола испытаний как по единичному испытанию, так и по заданной серии испытаний (или по ГОСТ).
