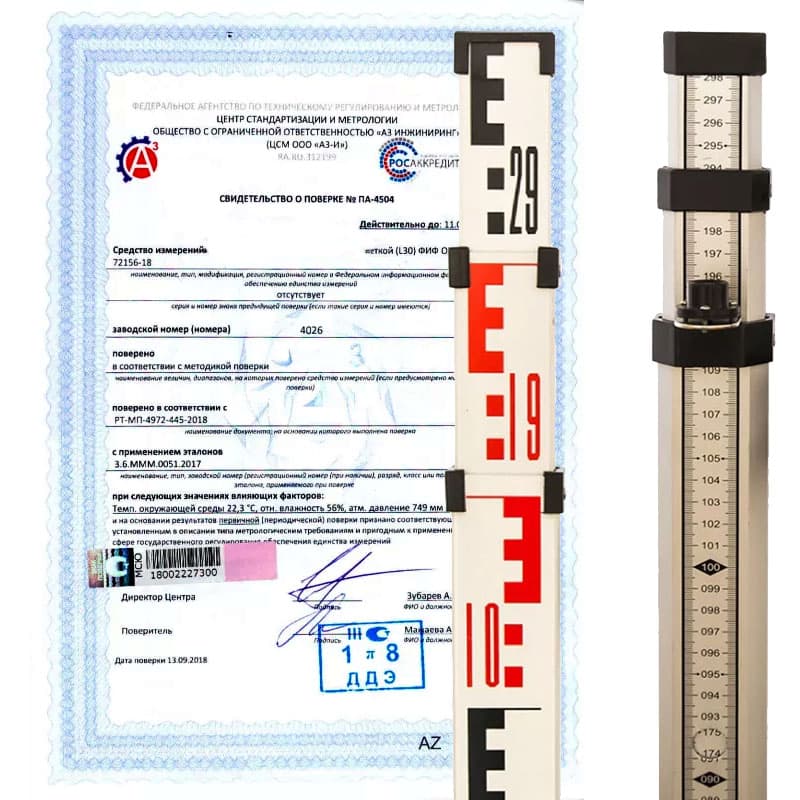

Поверка реек нивелирных телескопических

Рейки нивелирные телескопические предназначены для измерения относительных превышений методом геометрического нивелирования и измерения расстояний.

Поверка реек телескопических должна проводиться в климатических условиях, соответствующих рабочим
условиям применения указанных в эксплуатационной и технической документации на рейки и средства их поверки.
Перед проведением поверки необходимо выполнить следующие подготовительные работы:
- проверить комплектность реек, эталонов и вспомогательных средств, достаточных для проведения поверки;
- проверить наличие действующих свидетельств о поверке средств измерений.

Процедура поверки

1.Внешний осмотр и опробование.При внешнем осмотре реек устанавливается качество лакокрасочных покрытий,

отсутствие коррозии, механических повреждений и других дефектов, влияющих на эксплуатационные и метрологические характеристики,наличие маркировки согласно требованиям ЭД.
Рейку можно считать готовой к работе, если пузырек круглого уровня приведен в середину стеклянной капсулы уровня и визуально не видно искажений изображения элементов Е-шкалы.

2.Определение отклонения действительной длины интервалов шкалы рейки.Отклонения от номинального размера делений шкалы дециметрового и метрового интервалов определяются непосредственным сличением со штриховой мерой длины.Штриховую меру надо установить на рейку параллельно продольной оси шкалы рейки и выборочно в начале, середине и конце развёрнутой рейки проверить дециметровые интервалы шкапы рейки.Для определения отклонений значений длин метровых интервалов выполняются измерения следующих отрезков шкалы рейки: 00-09; 10-19; 21-30; 31-40; 39-48.

Результаты поверки считаются положительными, если отклонение действительной длины интервалов шкалы рейки находится в пределах, мм:

±0,5 для дециметрового интервала;

±0,2 для сантиметрового интервала;

±1.0 для метрового интервала.

3.Определение прогиба лицевой поверхности рейки.Прогиб лицевой поверхности рейки определяется с помощью линейки металлической измерительной и инварной нити.

4.Определение совмещения начального деления шкал рейки с пяткой рейки.Совмещение нуля шкалы рейки с плоскостью пятки определяется с помощью штриховой меры длины. Измерения выполняются от поверхности пятки до ближайших 6-8 штрихов шкалы рейки при двух положениях штриховой меры (смещая её на несколько

делений). Совмещение нуля шкалы рейки с плоскостью пятки вычисляется как среднее значение отклонений от номинальных значений измеренных длин от поверхности подпятника до штрихов шкалы рейки.
Результаты поверки считается положительными, если совмещение нуля шкалы рейки с плоскостью пятки рейки составляет ±0.5 мм.
