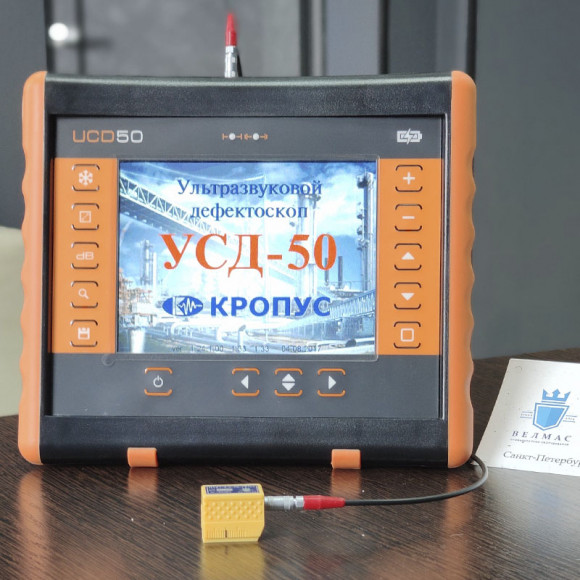

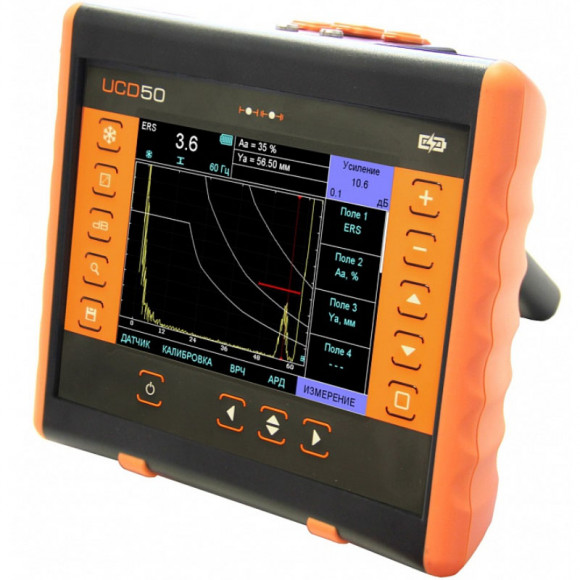

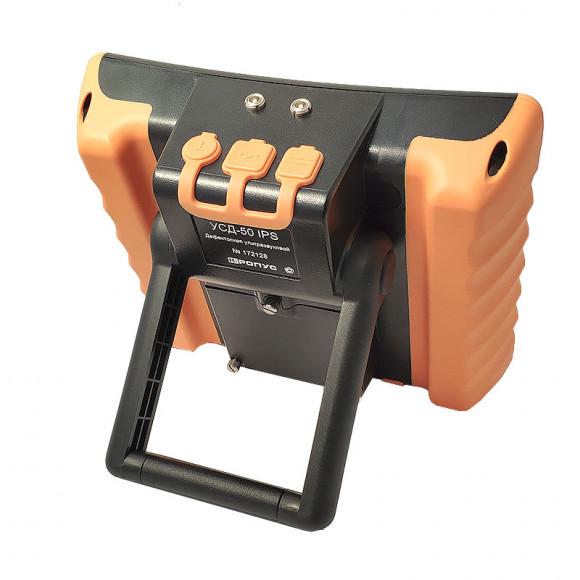

Ультразвуковой дефектоскоп УСД-50 IPS
Ультразвуковой дефектоскоп УСД-50 IPS
Ультразвуковой дефектоскоп УСД-50 IPS
Ультразвуковой дефектоскоп УСД-50 IPS
Описание
ХарактеристикиХар-ки
Отзывы (0)
Новый ультразвуковой дефектоскоп УСД-50 IPS, кроме привычного набора функций, оснащен входом для энкодера, что предоставляет возможность подключения разных сканирующих устройств. Это позволяет построить не только B-сканы обследуемой зоны, но и ее TOFD развертку. Быстродействующий цветной монитор, широкий угол обзора дают возможность выполнять контроль в полевых условиях независимо от температуры наружного воздуха и освещения.

Эффективный поиск разнообразных дефектов позволяет обеспечение безопасных условий эксплуатации различного рода промышленного оборудования. УСД-50 IPS применяется с целью проверки узлов и агрегатов, с его помощью диагностируют степень износа металлоконструкций (трубопроводов), проверяют целостность сварных швов, находят залегающих на различной глубине дефекты. При этом определяются координат дефектов, измеряется толщина изделия.

Прибор, предназначенный для выполнения контроля неразрушающими методами, пригоден для использования, как в стационарной лаборатории, так и в поле.

При большой мощности, малой массе и габаритах дефектоскоп обладает расширенным функционалом:

  • автокалибровка преобразователя;

  • TOFD;

  • оснащение привязкой по чувствительности трех функций: ВРЧ, АРК, АРД;

  • Б-скан;

  • память большой емкости;

  • режим огибающей.


Используя данный прибор, можно максимально точно определять толщину изделий.

Преимущества:



  • Надежность.

  • Сочетание инновационных решений аналогового и цифрового оборудования.

  • Максимальный комфорт в эксплуатации.

  • Эргономичность.

  • Одновременно отображаются важнейшие параметры: амплитуда УЗ сигнала, месторасположение дефектного участка, номер луча.

  • Наличие таких функций, как ВРЧ и АРК, позволяет оценить площадь дефектов независимо от глубины их месторасположения.

  • Недектированное отображение сигналов.

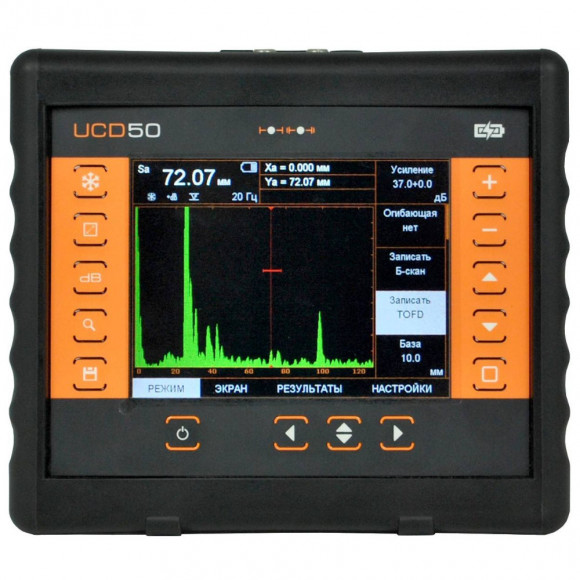

  • Б-скан обеспечивает удобство визуализации УЗК.

  • Режим огибающей точно фиксирует максимальный сигнал, это позволяет оценить форму дефекта, когда выполняется УЗК сварных швов или металла.

  • Возможность сохранять и просматривать результаты на мониторе.

  • Поддержка АРД-диаграмм.

  • Возможность изменять цвет фона на дисплее и тона его элементов.

Производитель КРОПУС, Россия
Наличие экрана Да
Поверка Включена в стоимость
Внесен в госреестр Внесен

Характеристики

Развертка мин.: 0 - 2 мкс макс.: 0 - 1530 мкс с шагом 0.01, 0.1, 1, 10 и 100 мкс Задержка от -5 мкс до 2000 мкс с шагом 0.01, 0.1, 1, 10 и 100 мкс Максимальная длина контролируемого материала (сталь) до 4500 мм (эхо-режим), 9000 мм (теневой режим) Диапазон скоростей 1000 - 10 000 м/с с шагом 1, 10 и 100 м/с Задержка в призме 0 - 100 мкс с шагом 0.01, 0.1, 1 мкс Демпфирование 25 ом / 50 ом/ 1000 Ом Входной импенданс 50 ом / 600 ом Зондирующий импульс радиоимпульс, амплитудой 50, 100, 150 или 200 В, с регулируемым числом периодов (0,5-10), и  изменяемой частотой радиоимпульса Демпфер зондирующего импульса регулируемый 0- 500нс с с задержкой демпфирования от 0 до 500нс Частота повторений ЗИ от 20 до 2000Гц с шагом 10, 100 и 1000 Гц Усилитель широкополосный: 0.1-20 МГц (-6 дБ) Диапазон регулировки усиления 100 дБ, с шагом 0.1, 0.5, 1, 2, 6 или 10 дБ Дополнительная клавиша +dB программируемая Временная Регулировка Чувствительности (ВРЧ) диапазон до 90 дБ, 12 дб/мкс с построением кривой по 32 опорным точкам введенным вручную или от контрольных отражателей Кривая Амплитуда-Расстояние (АРК) построение по 32 точкам, регулируемая по высоте две дополнительных кривых АРК 0- 12 дБ от базовой Функция АРД построение по 32 точкам, регулируемая по высоте с автоматической привязкой к усилению и двумя дополнительными кривыми Детектирование положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки), B-scan, TOFD Отсечка компенсированная, 0 - 90% высоты экрана Зоны контроля две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов. Автоматическая Сигнализация Дефектов (АСД) световая для каждой зоны отдельно и звуковая Измерение временных интервалов от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту, по максимуму сигнала или по переходу через '0' Измерение амплитуды в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояние (АРК) Дисплей Цветной высококонтрастный, TFT 640 х 480 точек, (130 х 100 мм). Специальная функция для работы на ярком солнечном свете А-сигнал 480 x 300 точек в стандартном режиме 640х480 в полноэкранном режиме Память 200 настроек с А-сигналом 1000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола) Интерфейс USB Разъемы преобразователей 2 Lemo00 Аккумулятор Li-ion 10.8В, 5000 mА/ч Время работы не менее 10 часов работы от встроенного аккумулятора Внешнее питание блок питания 220В AC Напряжение питания 15В / 2,5А  DC Диапазон рабочих температур от -30 C до +55 C Размер (В x Ш x Д) 200 мм x 225 мм x 80 мм Масса 1,5 кг с аккумуляторами

Комплектация

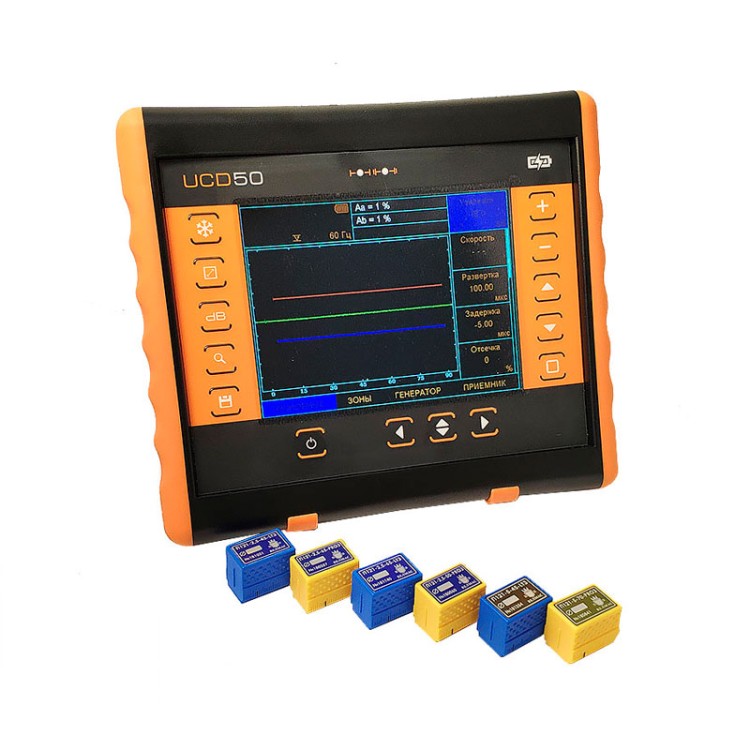

электронный блок УСД-50 IPS со встроенным Li-ion аккумулятором 1
блок питания сетевой 15В / 220В 1
защитный чехол с блендой и креплением на корпусе оператора 1
кабель Lemo00-Lemo00 1,5м 2

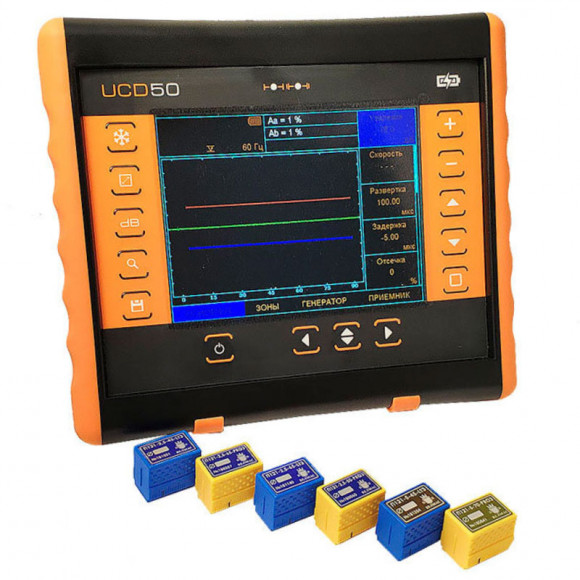

Преобразователь ультразвуковой (по выбору) 4
Кабель USB для связи с ПК 1
Программное обеспечение на CD-диске 1
Комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки) 1

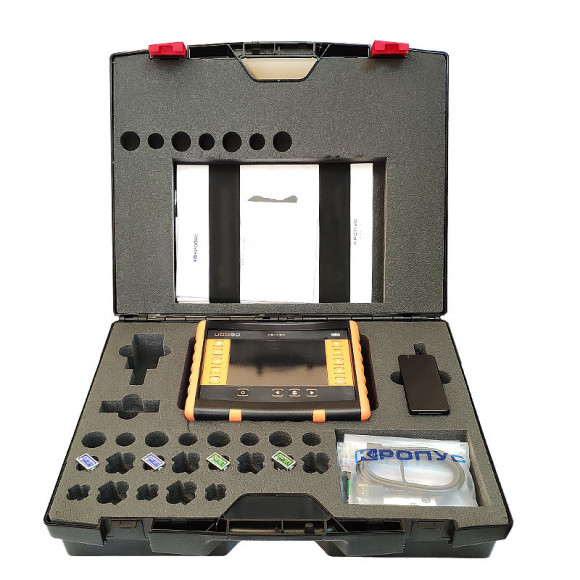

Кейс для переноски 1

Дополнительная информация

  • Возможность одновременного независимого исследования двух зон.
  • Сигналы выводятся в виде А-сканов, В- сканов, TOFD.
  • Подключение к компьютеру через USB разъем.
  • Энергопитание от Li-ионного аккумулятора, наружного блока.
  • Автономная работа в течение 10 часов.
  • Документирование результатов.
  • Автоматическая сигнализация извещает об обнаруженном дефекте.
  • В дефектоскопе использованы пьезоэлектрические преобразователи (ПЭП).
art20549:усд-50ips
272 000 руб.
Наличие на складе/в магазине:
Товар в наличии
