В УЗ дефектоскопе модели УСД-60ФР реализованы технологические инновации цифровой фокусировки ультразвукового сигнала. Их сочетание с возможностями, предоставляемыми фазированными решетками, предоставляет возможность реконструкции изображения, полученного с 16 датчиков.
Полное описание
Производитель«КРОПУС», Россия
Поверкавключена в стоимость
Наличие экранаДа
Наличие расширенного функционалаДа
Все характеристики
В наличии
Цена от 19.09.2023, для уточнения актуальной стоимости просим связаться с менеджером.
1 320 000
РРЦ в базовой комплектации
-+Купить
Запросить КП
Запросить видеодемонстрацию прибора
  • Обзор
  • Характеристики
  • Отзывы3
«КРОПУС», Россия

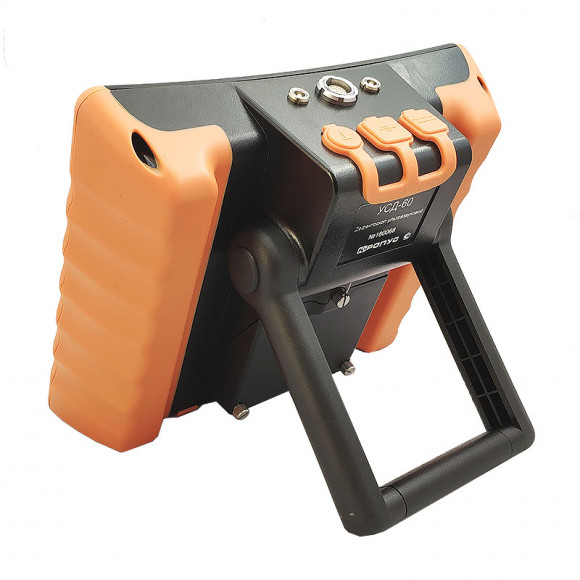

Ультразвуковой дефектоскоп на фазированных решетках УСД-60ФР — инновационный универсальный прибор. В нем совмещены давно известные преобразователи ФАР и методика математической обработки получаемых сигналов. Итогом стало получение качественной картинки с высоким разрешением, что ранее можно было получить только с помощью 32-канальных ФАР.

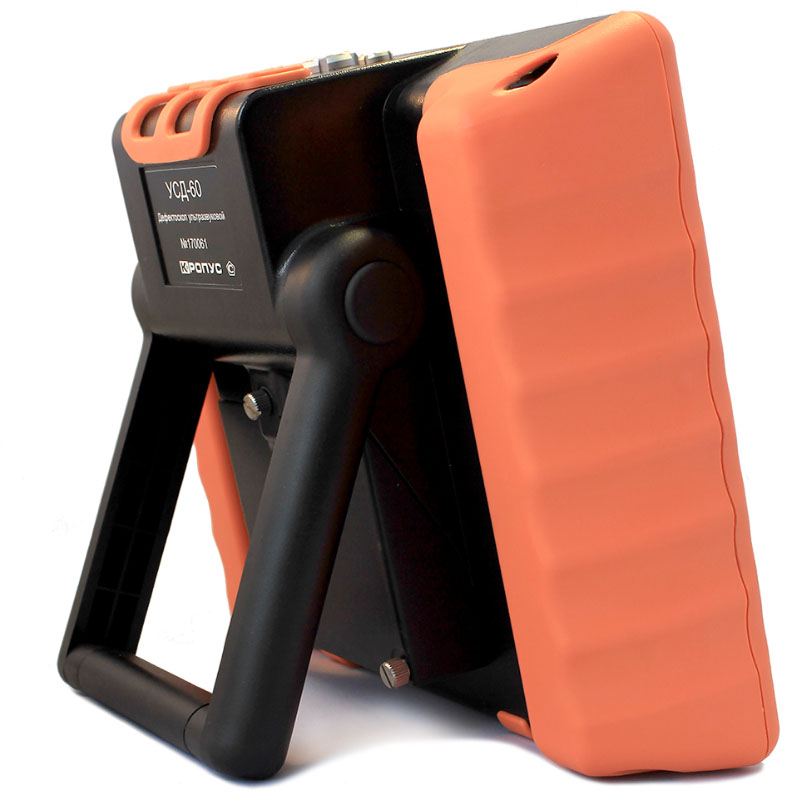

От ударов устройство надежно защищено прочным корпусом из ABS пластика, имеющим класс защиты IP65. Кроме традиционного функционала, инновационный прибор оснащен входом для двухкоординатного энкодера. Это позволяет подключение разных сканеров чтобы строить сканы различных типов и получать TOFD развертку исследуемой зоны. Уникальный цветной экран можно эксплуатировать даже в сильные морозы. Он оснащен TFT-матрицей. Высокая скорость работы и ширина угла обзора позволяют выполнять измерения в полевых условиях, когда ярко светит солнце.

Наглядность и удобство контроля за счет конструктора сварного шва, а также специального режима, учитывающего геометрию образца.

Прибор сертифицирован, прошел регистрацию в Госреестре средств измерений России.

Преимущества:


  • Сочетание возможностей аналоговых и цифровых приборов.
  • Эргономичность.
  • Удобство работы.
  • Высокая надежность.
  • Возможность подключения обычных 16-элементных преобразователей. Чтобы уменьшить их износ и выполнять контроль криволинейных поверхностей, используются сменные призмы.
  • Возможность работы с традиционными преобразователями.
  • Можно подключать сканеры разных типов, работать с АРД-диаграммами, реконструировать изображение.
  • Наличие 2 скан-режимов.
  • Функции ВРЧ, АРК позволяют оценивать площадь дефектов на различной глубине во время выполнения УЗ контроля.
  • На мониторе одновременно отображаются все основные данные: от координат местоположения дефекта до номера луча.
  • B-скан позволяет визуализировать УЗК.
  • Ультразвуковой сигнал отображается в недектированном виде.
  • Имеется режим огибающей, позволяющий фиксировать максимальную величину УЗ-сигнала, оценить форму дефекта как сварных швов, так и самого металла.
  • Возможность просматривать результаты на дефектоскопе
  • Режим 'лупа' позволяет увеличить изображение контролируемой зоны.

Это и другие видео вы можете посмотреть на канале "Дефектоскопия"

Характеристики

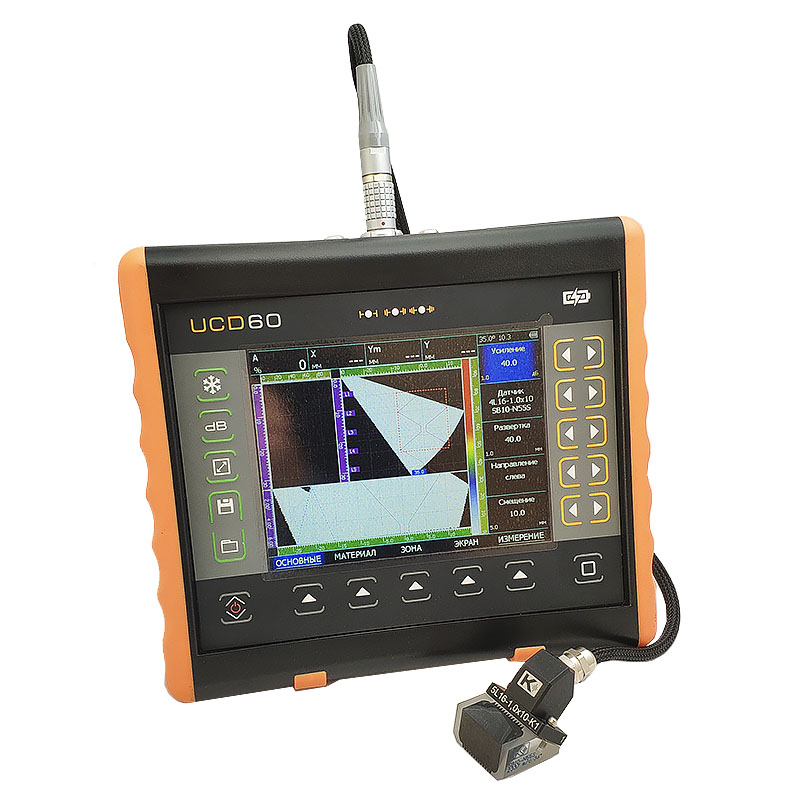

Тип используемых ФАР: любые классические 16-ти канальные ФАР
Алгоритм обработки сигнала: Цифровая фокусировка сигнала c полным сбором матрицы (FMC) и использованием технологии TFM
Настройка параметров ФР преобразователя: Автоматическая из энергонезависимой памяти прибора
Регулировка рабочей апертуры: 4, 8 и 16 одновременно работающих элементов
Регулировка шага сканирования по углу: от 0,3 до 2 град
Выравнивание чувствительности по углам при сканировании: 2D коррекция (10 линий по глубине, 20 точек коррекции по углу каждая)
Выравнивание чувствительно по глубине: ВРЧ, до 10дБ/мкс, с точностью 0.01дБ/мкс
Автоматическая калибровка задержки в призме: по СО-3, V-2, образцу с отражателем, калибровка TOFD преобразователей
Развертка: мин.: 0 - 2 мкс (0 - 5,9 мм) макс.: 0 - 1000 мкс (0-5950 мм, сталь) с шагом 0.01, 0.1, 1, 10, 100
Задержка: от -4 мкс до 1000 мкс с шагом 0.01, 0.1, 1, 10 и 100 мкс
Максимальная длина контролируемого материала (сталь):до 3000 мм (эхо-режим), 6000 мм (теневой режим)

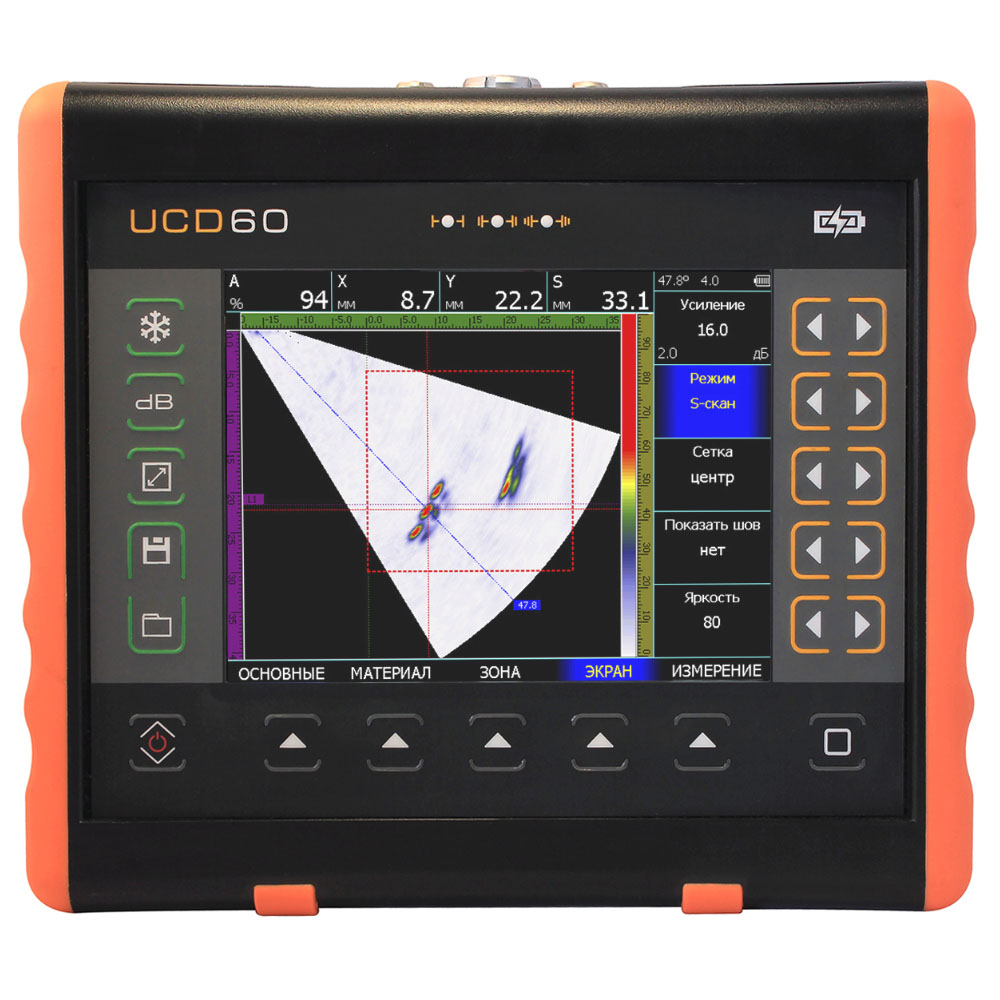

Режим сканирования: S-скан (секторное сканирование), L-скан (линейное сканирование с постоянным углом)
Диапазон скоростей: 100 - 10 000 м/с
Зондирующий импульс: радиоимпульс амплитудой 50 В, с регулируемым числом периодов (0,5-5)
Частота повторений ЗИ: от 50 до 500Гц с шагом 1, 5, 10 и 100 Гц в классическом режиме. В режиме ФР устанавливается автоматически в зависимости от заданных параметров
Автоматическая калибровка диапазона контроля при заданной толщине шва: есть
Автоматическая калибровка скорости УЗК: есть
Конструктор геометрии сварного соединения: Встроенный помощник, отображение разделки шва на изображении скана
Использование сканеров: Любые 2-х координатные сканеры с оптическими энкодерами, запись сканов в память прибора, анализ сканов как в приборе, так и в специальном ПО анализа
Использование TOFD: Одноканальный TOFD с записью по датчику пути или по времени
B-скан: В-скан по датчику оборотов в режиме одноканального дефектоскопа. Отображение реальной геометрии сварного шва (True-to-geometry imaging) в режиме ФАР
Усилитель: широкополосный: 0.1-20 МГц, с возможностью выбора  узкополосных фильтров
Детектирование: положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки)
Измерение временных интервалов: от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту, по максимуму сигнала или по переходу через "0"
Временная Регулировка Чувствительности (ВРЧ): диапазон до 70 дБ, 12 дб/мкс с построением кривой по 20 опорным точкам введенным вручную или от контрольных отражателей
Кривая Амплитуда-Расстояние (АРК): построение по 20 точкам, регулируемая по высоте
Функция АРД: построение по 20 точкам, регулируемая по высоте с автоматической привязкой к усилению и двумя дополнительными кривыми
Отсечка: компенсированная, 0 - 80% высоты экрана
Демпфирование: 25 Ом, 50 Ом, 600 Ом
Входной импенданс : 50 ом / 600 ом
Диапазон регулировки усиления: 100 дБ, с шагом 0.5, 1, 2, 6 дБ
Цифровая фильтрация сигнала: есть
Аналоговая фильтрация сигнала: есть
Дополнительная клавиша +dB : +6 дБ

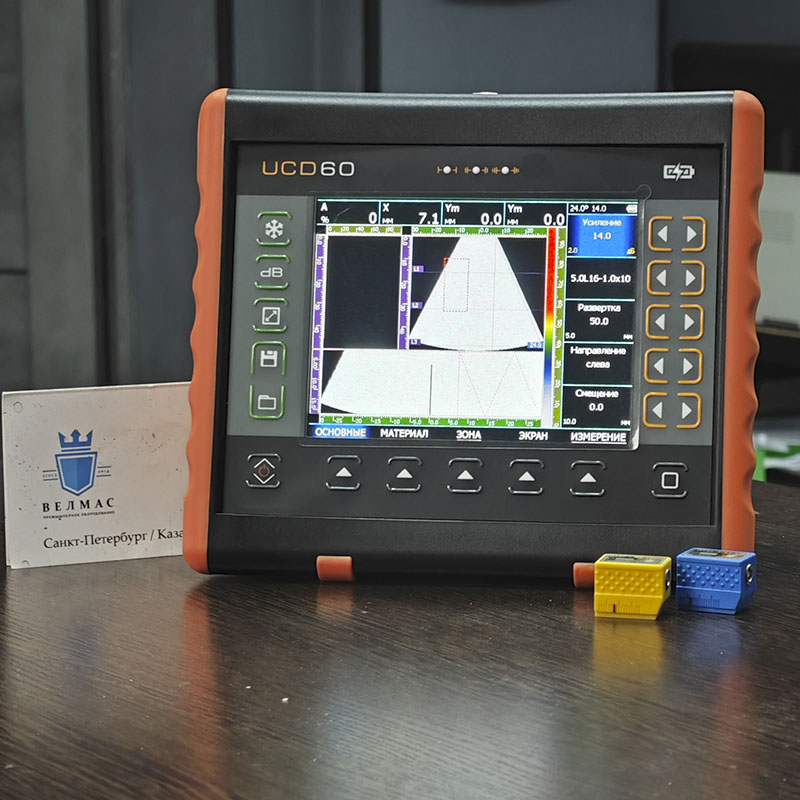

Отображение сигналов на экране (визуализация): А-скан, B-scan, С-скан, D-скан, S-скан, L-скан, TOFD
Зоны контроля: в режиме ФР: прямоугольная зона для выделения участка сигнала на S-скане с точностью установки границ до 0.1мм; в классическом режиме: две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов. 2 независимые зоны во временной области
Режимы работы АСД : дефект в первой зоне, дефект во второй зоне, дефект в первой и во второй зонах, дефект в одной из зон, по АРК - сравнение сигнала в первой зоне с кривой амплитуда-расстояние
Алгоритм поиска дефекта в зоне контроля: Авто по максимуму амплитуды сигнала в зоне, авто по максимуму амплитуды сигнала на выбранном луче, вручную
Вычисление координат отражателей на S-скане: Автоматическое во всем диапазоне S-scana, с использованием математической модели призмы в памяти дефектоскопа, точность определения координат до 0.1мм
Определение линейных размеров между отражателями по S-скану: по двум маркерам, устанавливаемым вручную или автоматически

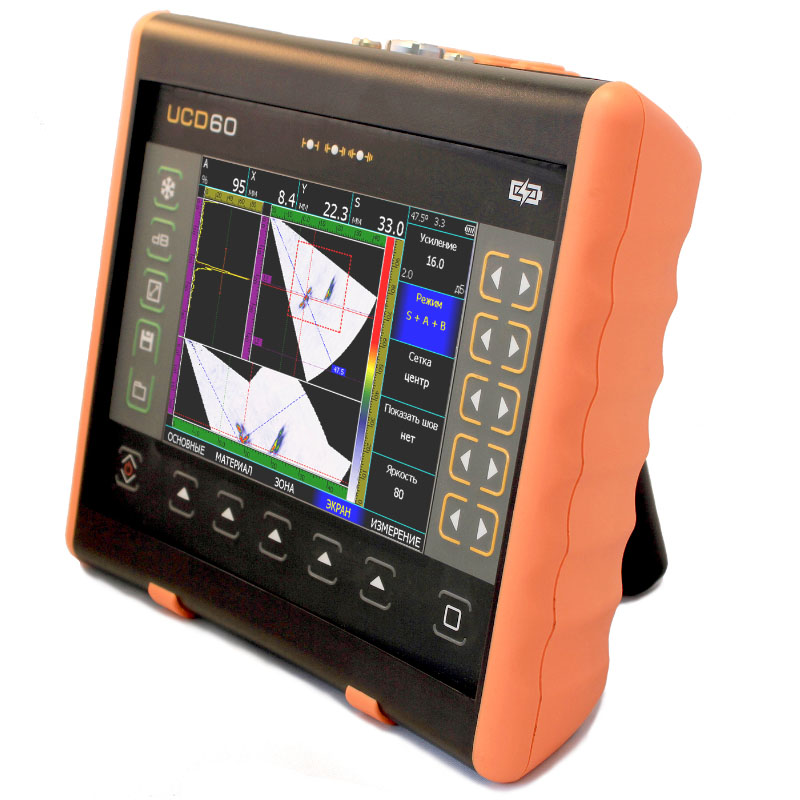

Одновременное отображение сигналов на экране в режиме ФР в ручном режиме: S-скан А-скан + S-скан, А-скан + B-скан S-скан + B-скан, А-скан + S-скан + B-скан
Автоматическая Сигнализация Дефектов (АСД): световая, звуковая
Измерение амплитуды: в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, по АРК (DAC)
Оценка размеров дефектов в режиме классического дефектоскопа: встроенные АРД диаграммы
Сравнение с сохраненным эталонным сигналом: Автоматическое во всем диапазоне усиления
Поддержка стандарта контроля сварных швов AWS D1.1: Да, с автоматическим расчетом D1.1 Ratio
Обработка изображения на экране после «заморозки» экрана: Полнофункциональная обработка и анализ
Дисплей: Цветной высококонтрастный, TFT 640 х 480 точек, (130 х 100 мм).
Смена цветовых схем экрана под особенности зрения и условий освещенности: есть
Память: 200 настроек с А-сигналом 1000 протоколов контроля и результатов сканирования
Язык меню: русский, английский
Интерфейс: USB
Возможности самодиагностики: Полная диагностика всех элементов преобразователя, построение диаграмм разброса чувствительности, диагностика работы коммутатора
Обновление встроенного ПО: Самостоятельно пользователем по USB

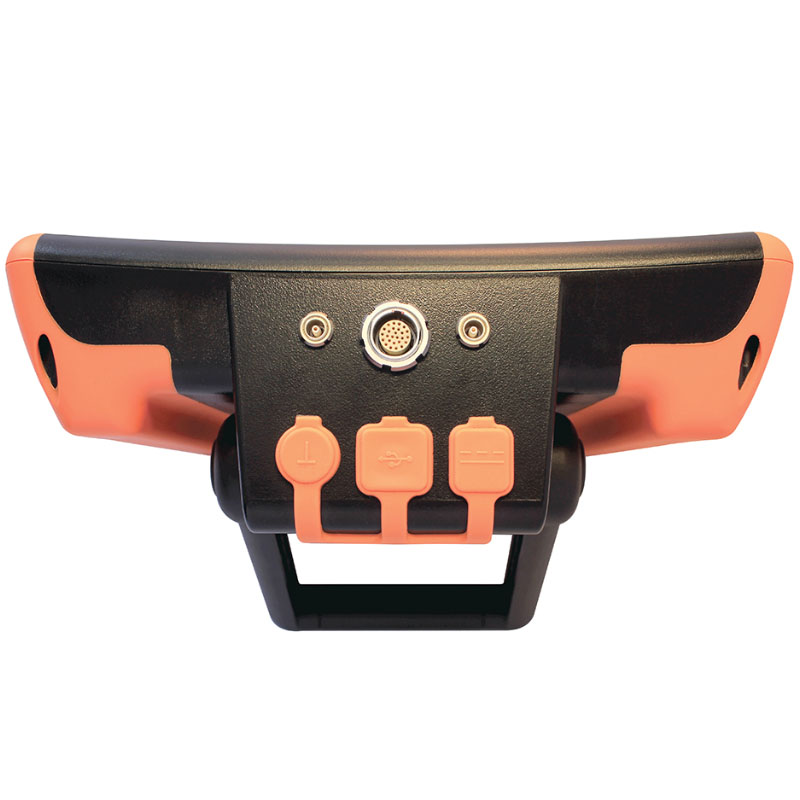

Разъемы преобразователей: 2 Х Lemo00,1 Х Lemo 16
Аккумулятор: Li-ion 10.8В, 5000 mА/ч
Время работы: не менее 10 часов работы от встроенного аккумулятора
Внешнее питание: блок питания 220В AC
Напряжение питания : 15В / 2,5А  DC
Диапазон рабочих температур: от -30 C до +55 C
Размер (В x Ш x Д): 200 мм x 225 мм x 80 мм
Масса: 1,4 кг с аккумуляторами

Дополнительная информация

  • Сигналы можно записывать по одно- и двухкоординатному датчику оборотов.
  • Интерфейс: USB.
  • Прошивку можно легко обновить.
  • Энергопитание прибора осуществляется от Li-ионного аккумулятора либо от внешнего блока.
  • Автономная работа на протяжении 12 час.
  • Рабочие температуры варьируется в пределах от -30оC до +55 C.
Производитель«КРОПУС», Россия
Поверкавключена в стоимость
Наличие экранаДа
Наличие расширенного функционалаДа
Только стандартый набор функций Нет
НизкочастотныйНет
Легкий и компактныйНет
Внесен в госреестрВнесен

Ультразвуковой дефектоскоп на фазированных решетках УСД-60ФР отзывы

Средняя оценка покупателей:(3)5.00 из 5 звезд

3
0
0
0
0
В
Хорошая штука

Покупал в марте на производство, внедрили на ОТК, брак снизили существенно, окупился за пару месяцев. В работе неприхотлив, удобный экранчик и защита от пыли, подойдет для грязных помещений

С
Все возможности еще не протестили, но уже впечатляет

Прибор-универсал, выдающий на выходе качественное графическое изображение. Позволяет подключить различные сканы, так как оборудован входом для двухкоординатного энкодера.

К
Отличное оборудование. Стоит своих денег

Расширенный функционал, надежность, удобство. В автономном режиме работает 12 часов! Использовали на морозе в ясный день — справился на отлично. С обновлением прошивки не было никаких проблем, всё просто. В общем, рекомендую.
