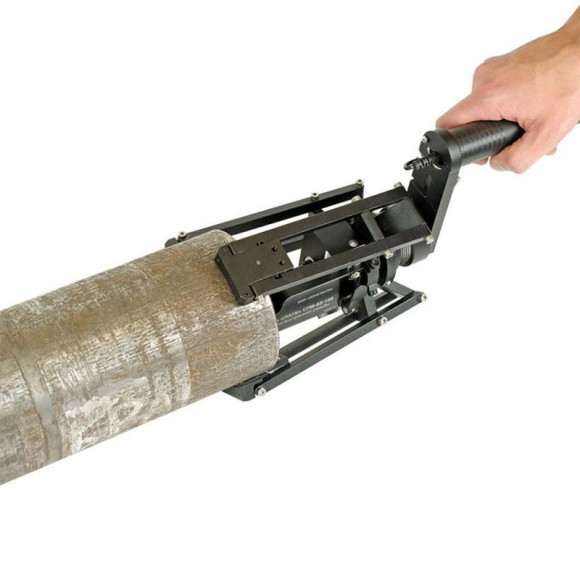

Сканер типа «Паук» для контроля внутренней резьбы к вихретоковому дефектоскопу Константа ВД1

Назначение:

• обнаружение и измерение размеров трещин во впадине внутренней резьбы;
• повышение достоверности, повторяемости и удобства проведения неразрушающего контроля резьбы;
• удержание каретки с преобразователем на резьбовой поверхности наружной резьбы;
• сканеры типа «Паук» содержат в своем составе вихретоковые преобразователи и подключается к вихретоковому дефектоскопу «Константа ВД1».

Принцип действия

Сканер выпускается в двух исполнениях СПВ-65-108 и СПВ-101-203 для резьбы разного диаметра. Сканер укомплектован вихретоковым преобразователем с кареткой.

Сканер закрепляется на торце трубы, удерживаясь за внешнюю поверхность муфты. Преобразователь с кареткой устанавливается на резьбу. Оператор вращает рукоятку сканера рукой, при этом преобразователь прокатывается по ручейку над впадиной резьбы. Каретка обеспечивает постоянный зазор между преобразователем и резьбой что исключает его износ и повреждение при проведении контроля.

При прохождении преобразователя над трещиной во впадине резьбы срабатывает сигнализация «дефект» и на дисплее блока обработки и отображения информации отображается глубина обнаруженной трещины.

Сканирование резьбы допускается проводить без её предварительной очистки от загрязнений и смазки. Допускаемая толщина загрязнений и смазки до 0,5 мм.

Изменение зазора между преобразователем и резьбой, обусловленного наличием загрязнения и смазки на резьбе, не приводит к возникновению ложных показаний благодаря реализованной методике отстройки от зазора. Результаты контроля отображаются на индикаторе в виде глубины трещины, с дискретностью 0,01 мм, нет необходимости расшифровывать сложные диаграммы комплексной плоскости.

Отличительные особенности:

• быстрая установка и снятие сканера с объекта контроля, простота и высокая скорость сканирования резьбы;
• не требуется настройка сканера при переходе с одной резьбы на другую;
• не требуется тщательная очистка резьбы перед сканированием, допускаемая толщина загрязнения и остатков смазки до 0,5 мм;
• отсутствие физического контакта преобразователя с резьбой – исключен износ и повреждение преобразователя;
• оперативная замена каретки и преобразователя позволяет контролировать резьбы различных профилей изделий из магнитных и немагнитных материалов;
• возможность контроля всех витков резьбы;
• отсутствие закручивания кабеля преобразователя при контроле резьбы благодаря наличию антискручивателя.
