Стандартные преобразователи к вихретоковому дефектоскопу «Константа ВД1»
Полное описание
Производитель«Константа», Россия
Под заказ
Артикул: art25685:пф-он-4-fe,пф-он-4-al,пф-он-4-ti
Цена от 19.09.2023, для уточнения актуальной стоимости просим связаться с менеджером.
30 700
РРЦ в базовой комплектации
-+Купить
Запросить КП
Запросить видеодемонстрацию прибора
  • Обзор
  • Характеристики
  • Отзывы0
«Константа», Россия
  • преобразователи карандашного типа для обнаружения поверхностных трещин малой протяженности;
  • чувствительный элемент закреплен в корпусе преобразователя;
  • светодиод световой сигнализации расположен на тыльной части преобразователя.

Характеристики

Расшифровка обозначений преобразователей ПХ-YY-ZZ-FF

ПX Тип преобразователя ПФ – Преобразователь фазовый абсолютный. ПА – Преобразователь амплитудный абсолютный. ПАД – Преобразователь амплитудный дифференциальный.
YY Назначение преобразователя
  • ОН – Общего Назначения;
  • Г1 – Г-образный с удлиненной трубкой;
  • Г2 – миниатюрный, Г-образный, с тонкой легко гнущейся трубкой;
  • ГТ – «Глубокие Трещины» (для обнаружения подповерхностных дефектов);
  • Г2ГТ – миниатюрный, Г-образный, с тонкой легко гнущейся трубкой, для обнаружения подповерхностных дефектов;
  • С1, С2, С3 – специализированные преобразователи, вариант 1, 2 и 3;
  • ПР – проходной;
  • ТЛ – «турбинные лопатки» (для обнаружения трещин на кромках лопаток);
  • Р1, Р2, Р3 – для обнаружения трещин во впадине резьбы, вариант 1, 2 и 3;
  • ПС – «паянные соединения» (для контроля качества паянных соединений токоведущих медных шин).
ZZ Диаметр или размеры зоны контроля, мм (для проходных преобразователей – диаметр контролируемого объекта) Э – чувствительный элемент Экранированный.
FF Вариант исполнения преобразователя в серии
  • Fe – ферромагнитные стали и чугуны;
  • Al – алюминиевые и другие сплавы σ = 8 ÷ 24 МСм/м;
  • Ti – титановые сплавы и неферромагнитные стали σ = 0,4 ÷ 2,5 МСм/м;
  • Cu – медные сплавы σ = 45 ÷ 59 МСм/м.


Технические характеристики

Тип
Материал
 контролируемых
 изделий
Диаметр
 зоны
 контроля,
 мм
Частота
 тока
 возбуждения
Диапазон
 отстройки
 от зазора,
 мм
Диапазон
 измерения
 глубины
 трещины,
 мм
Порог
 чувстви- тельности,
 трещина
 глубиной,
 мм
Контрольные образцы
А В Основной* Дополнительные

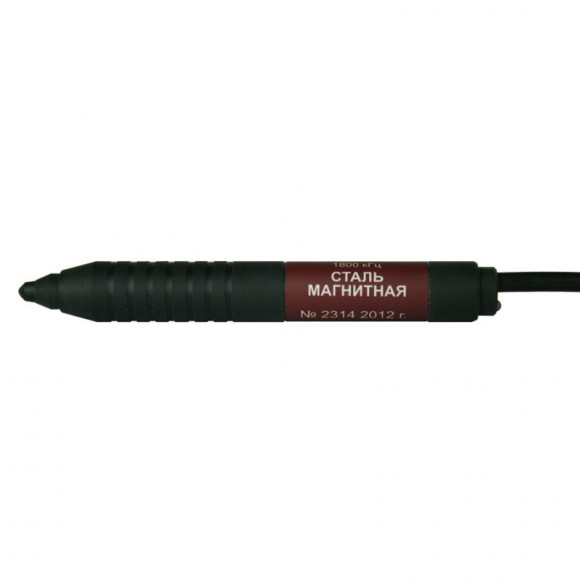

ПФ-ОН-4-Fe Стали
 ферромагнитные
4 1,8 МГц 0÷0,2 0,2÷0,6 0,2÷12) 0,05 СО-210.01
 (Fe)
СО-210.10 (SS-FM),
 СО-210.11 (Fe),
 ОСО-ВД-В3 (Fe)
ПФ-Г1-4-Fe1)
ПФ-Г2-4-Fe1)
ПФ-С2-4-Fe1)

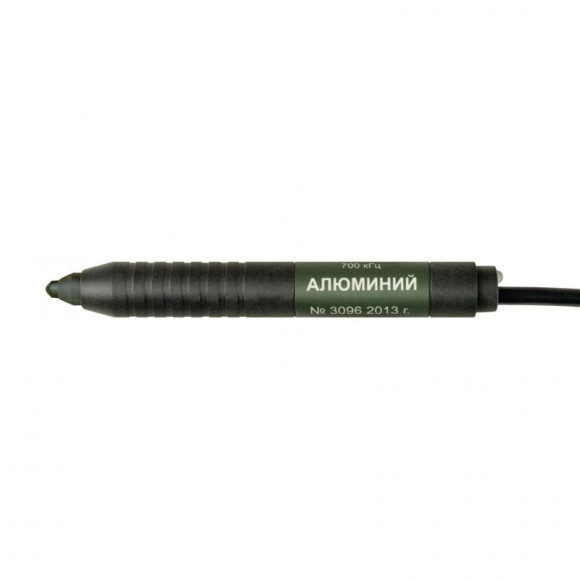

ПФ-ОН-4-Al Алюминиевые и
 другие сплавы
σ = 8÷27 МСм/м
4 700 кГц 0÷0,2 0,2÷0,4 0,2÷12) 0,05 СО-210.02
 (Al)
СО-210.04 (Brass),
 СО-210.05 (Al-Hc),
 ОСО-ВД-В1 (Al),
 ОСО-ВД-В4,
 ОСО-ВД-В5
ПФ-Г1-4-Al1)
ПФ-Г2-4-Al1)
ПФ-С2-4-Al1)

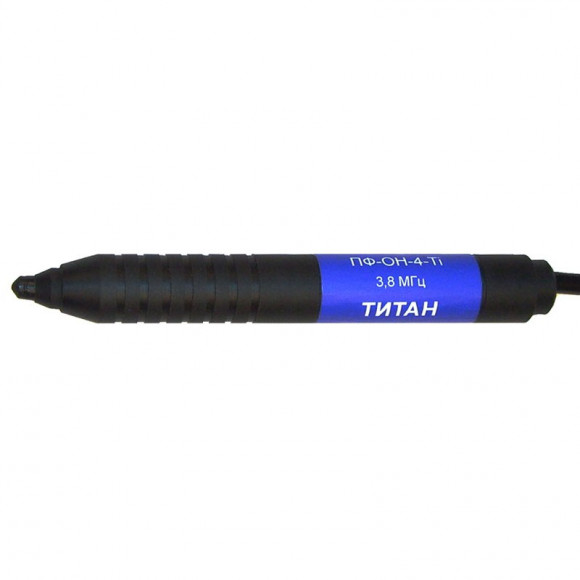

ПФ-ОН-4-Ti Титановые
 сплавы,
 неферромагнитные
 стали
 σ = 0,4÷2,5 МСм/м
4 3,8 МГц 0÷0,2 0,2÷0,5 0,2÷12) 0,1 СО-210.03
 (Ti)
СО-210.06 (Ti-Lc),
 СО-210.07 (Ti-Hc),
 СО-210.09(SS-NFM),
 ОСО-ВД-В2 (Ti)
ПФ-Г1-4-Ti1)
ПФ-Г2-4-Ti1)
ПФ-С2-4-Ti1)
ПФ-ОН-14-Fe Стали
 ферромагнитные
14 100 кГц 0÷0,8 0,8÷2,1 0,5÷23) 0,1 СО-211.01
 (Fe)4)
СО-211.10 (SS-FM),
 СО-211.11(Fe),
 СОП-НО-037,
 СОП-НО-038,
 СОП-НО-038 (ТПС)
ПФ-ОН-38-Fe 38 70 кГц 0÷1,5 1,5÷4 0,5÷53) 0,2 СО-212.01
 (Fe)
СО-212.10 (SS-FM),
 СО-212.11 (Fe
ПФ-ОН-38-Al Алюминиевые и
 другие сплавы
 σ = 8÷27 МСм/м
25 кГц 0,5 СО-212.02
 (Al)

* Образец, на котором производится поверка преобразователя.

A – диапазон изменения зазора, при котором обеспечиваются заявленные метрологические характеристики.
B – диапазон величины зазора, через который возможно обнаружить дефект, при условии равномерности величины зазора.
1) – наличие кнопки «НОЛЬ» на корпусе преобразователя.
2) – предел допускаемой основной абсолютной погрешности измерений глубины поверхностных трещин ±(0,15Т+0,1) мм.
3) – предел допускаемой основной абсолютной погрешности измерений глубины поверхностных трещин ±(0,15Т+0,2) мм.
4) – допускается использовать образец СО-212.01 (Fe).
