Установка для контроля листового проката УКЛ-32
Установка для контроля листового проката УКЛ-32
Описание
ХарактеристикиХар-ки

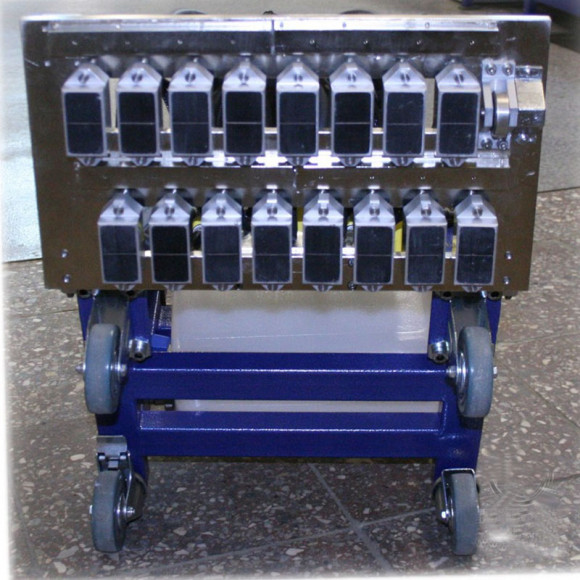

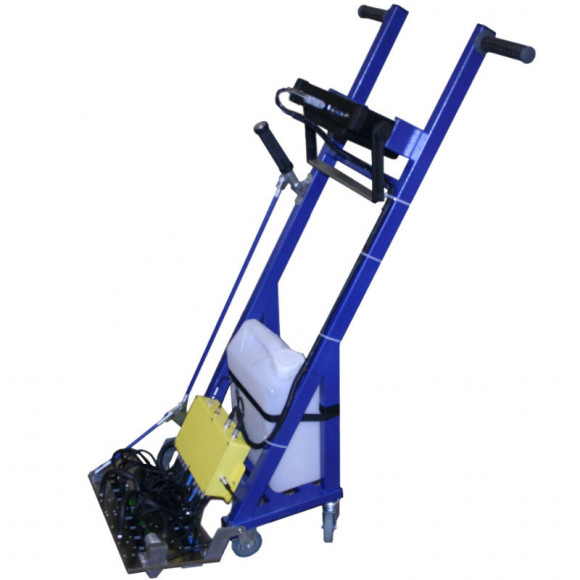

УКЛ-32 совмещает в себе дефектоскоп УСД-60-8К, проводящий неразрушающий контроль качества изделия, и передвижную тележку, оборудованную шестнадцатиэлементным блоком пьезоэлектрических преобразователей (ПЭП), тридцатидвухканальным коммутатором и баком устройства автоматической подачи контактной смазки. Координатное согласование при перемещении производится с помощью специального энкодера. Энкодер имеет защиту от попадания воды.

Проверка качества изделия и поиск дефектов происходит ультразвуковым способом, при котором анализируются параметры эхо-сигнала, который был излучен ПЭП и вернулся отраженным от границ раздела сред с различными акустическими сопротивлениями.

Толщина контролируемого листа может составлять до 400 мм.

Входящий в состав УКЛ-32 дефектоскоп является средством измерения и имеет соответствующее свидетельство федерального агентства по регулированию и метрологии.



Преимущества механизированной установки УКЛ-32:

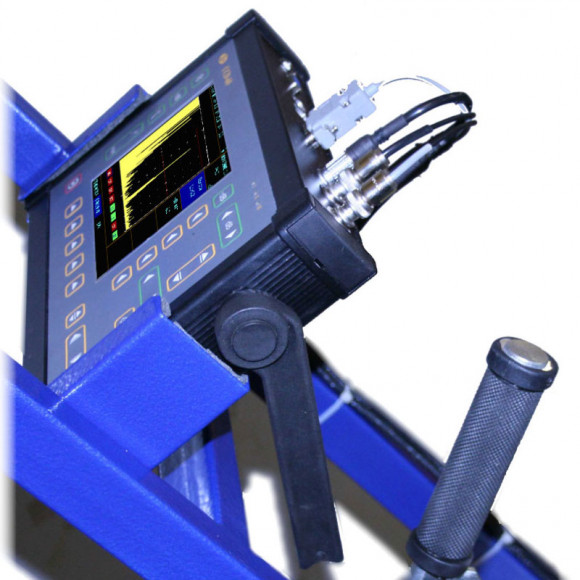

  • Цветной TFT-дисплей с рабочей областью 135x100 мм и разрешением 640x480.

  • Используемые в акустическом блоке преобразователи совмещают в себе два раздельно-совмещенных ПЭП с частотой 2,5 и 5 МГц.

  • Ширина акустического блока составляет 300 мм.

  • Установка анализирует каждый миллиметр листового проката.

  • Способность проверки до 90 кв. м в час при соблюдении необходимой скорости передвижения.

  • Наличие светодиодов АСД зон контроля.

  • Программируемая кнопка с возможностью привязки к ней необходимой функции.

  • Кабели для соединения составных частей УКЛ-32 оснащены разъемами, исключающими риск неплотного контакта.

  • Контроль изделия необходимо проводить лишь с одной стороны (если толщина листа не превышает допустимых значений).

  • Наличие режимов A-, B- и C-сканов (по энкодеру).

  • Возможность отображения получаемых сигналов в виде А- и B-сканов в реальном времени на экране компьютера (с помощью соответствующего ПО).

  • Каждый из 32-х каналов может быть настроен индивидуально (в том числе, его чувствительность, усиление), и имеет независимое ВРЧ.

  • Автоматическая калибровка по толщине листа.

  • Контроль наличия акустического контакта.

  • Результаты исследования отображаются в виде дефектограммы с обозначением координат выявленных дефектов.

Производитель «КРОПУС», Россия
Наличие экрана Да
Поверка Включена в стоимость
Внесен в госреестр Внесен

Характеристики

Ширина акустического блока 300мм Минимальный шаг записи при сканировании 1 мм Максимальная толщина листа 400мм Максимальная скорость сканирования до 30м/мин (с шагом 6мм), до 5 м/мин (с шагом записи 1мм) Производительность до 500 м2/час Объем данных сканирования, запоминаемых в терминале 1 Гб Наличие электронных маркеров стыковки дефектограмм секторов есть Шероховатость поверхности изделия не хуже Rz80 Эквивалентная площадь выявляемых отражателей не хуже 0,5см2 Режим отображения оперативной информации А-скан, С-скан Результаты контроля дефектограмма изделия с привязкой к координатам, протокол контроля   Диапазон рабочих температур от +5º C до +55° C (без применения низкотемпературных жидкостей) Размер (В x Ш x Д) 1400 мм x 400 мм x 400 мм Масса 15 кг
Спецификация акустического блока
Тип контактный 16 элементный блок с независимыми подпружиненными преобразователями Типы преобразователей 1 или 2-х канальные р/с ультразвуковые  преобразователи 2,5МГц и 5 МГц
Спецификация ультразвукового дефектоскопа
  Тип дефектоскопа УСД-60-8К Дисплей Цветной, TFT 640 х 480 точек Количество каналов контроля 32 Интерфейс дефектоскопа Ethernet Частотный диапазон 0,5-15 МГц Амплитуда ЗИ размах 100В Аккумулятор Li-ion 8 А/ч Время работы 7 часов от аккумуляторов Внешнее питание дефектоскопа блок питания от сети 220 В, 50Гц  AC Напряжение питания 18V/3,5A DC Диапазон рабочих температур от -30º C до +55° C Размер (В x Ш x Д) 190 мм x 285 мм x 50 мм Масса дефектоскопа 3,5 кг с аккумуляторами

Комплектация

Наименование
электронный блок УСД-60-8К со встроенным Li-ion аккумулятором
блок питания сетевой 18В / 220В
кабель СР50-Lemo00
Преобразователь ультразвуковой П112-2,5-К12
Преобразователь ультразвуковой П112-5-12/2
кабель 60-Ethernet-1m для связи с ПК
кабель 60-Ethernet-2m для связи с ПК
Ethernet Switch для УСД-60
Тележка сканирующая для контроля листа
Ультразвуковой 32-х канальный блок с шириной 300мм для толщин до 400мм
Бак для акустической жидкости
КМ-32 Коммутатор 32-х канальный
FD32L Кабель соединительный для подключения дефектоскопа к коммутатору
программное обеспечение на CD-диске
комплект документации (руководство пользователя, паспорт, методика поверки, сертификат метрологической поверки)
кейс для дефектоскопа

Дополнительная информация

Наименование Кол-во
электронный блок УСД-60-8К со встроенным Li-ion аккумулятором 1
блок питания сетевой 18В / 220В 1
кабель СР50-Lemo00 2
Преобразователь ультразвуковой П112-2,5-К12 1
Преобразователь ультразвуковой П112-5-12/2 1
кабель 60-Ethernet-1m для связи с ПК 1
кабель 60-Ethernet-2m для связи с ПК 1
Ethernet Switch для УСД-60 1
Тележка сканирующая для контроля листа 1
Ультразвуковой 32-х канальный блок с шириной 300мм для толщин до 400мм 1
Бак для акустической жидкости 1
КМ-32 Коммутатор 32-х канальный
FD32L Кабель соединительный для подключения дефектоскопа к коммутатору
программное обеспечение на CD-диске 1
комплект документации (руководство пользователя, паспорт, методика поверки, сертификат метрологической поверки) 1
кейс для дефектоскопа 1
Технические характеристики
Технические характеристики установки УЗК
  Ширина акустического блока 300мм Минимальный шаг записи при сканировании 1 мм Максимальная толщина листа 400мм Максимальная скорость сканирования до 30м/мин (с шагом 6мм), до 5 м/мин (с шагом записи 1мм) Производительность до 500 м2/час Объем данных сканирования, запоминаемых в терминале 1 Гб Наличие электронных маркеров стыковки дефектограмм секторов есть Шероховатость поверхности изделия не хуже Rz80 Эквивалентная площадь выявляемых отражателей не хуже 0,5см2 Режим отображения оперативной информации А-скан, С-скан Результаты контроля дефектограмма изделия с привязкой к координатам, протокол контроля   Диапазон рабочих температур от +5º C до +55° C (без применения низкотемпературных жидкостей) Размер (В x Ш x Д) 1400 мм x 400 мм x 400 мм Масса 15 кг
Спецификация акустического блока
Тип контактный 16 элементный блок с независимыми подпружиненными преобразователями Типы преобразователей 1 или 2-х канальные р/с ультразвуковые  преобразователи 2,5МГц и 5 МГц
Спецификация ультразвукового дефектоскопа
  Тип дефектоскопа УСД-60-8К Дисплей Цветной, TFT 640 х 480 точек Количество каналов контроля 32 Интерфейс дефектоскопа Ethernet Частотный диапазон 0,5-15 МГц Амплитуда ЗИ размах 100В Аккумулятор Li-ion 8 А/ч Время работы 7 часов от аккумуляторов Внешнее питание дефектоскопа блок питания от сети 220 В, 50Гц  AC Напряжение питания 18V/3,5A DC Диапазон рабочих температур от -30º C до +55° C Размер (В x Ш x Д) 190 мм x 285 мм x 50 мм Масса дефектоскопа 3,5 кг с аккумуляторами
