Измеритель прочности бетона ОНИКС-1.СР

ОНИКС-1.СР это специальное  устройство, предназначенное для  измерения показателей, характеризующих прочность бетона. Сфера его применения – контроль качества бетонных и железобетонных конструкций (монолитных или сборных), густоармированных изделий (балок, колонн, ригелей и прочих), к которым нельзя применить метод отрыва со скалыванием.

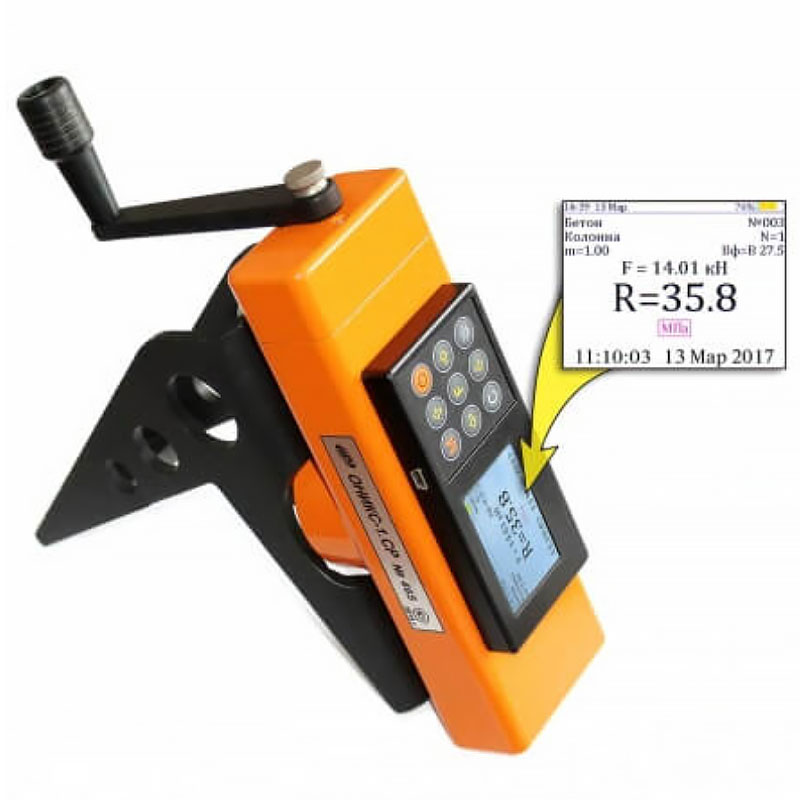

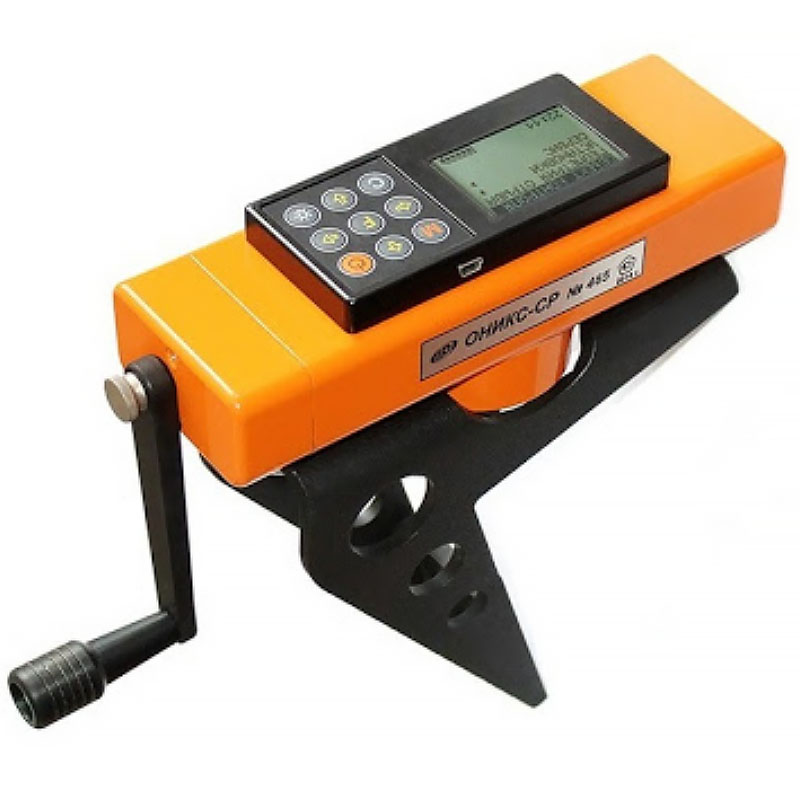

Внешне прибор представляет собой Г-образный силовой кронштейн с закрепленным на нем гидравлическим прессом, к которому подсоединен электронный блок. Кронштейн крепится к углу проверяемой конструкции с помощью прижимной пластины и шурупов по бетону. Пресс смонтирован на кронштейне и состоит из поршневого насоса с ручкой и силового поршня со скалывающим элементом. Электронный блок установлен на внешней стороне гидропресса и включает в себя клавиатуру и графический дисплей.

Действие устройства основано на методе скалывания ребра, суть которого сводится к следующему: к испытуемому изделию из бетона или железобетона с помощью силового кронштейна крепится измеритель прочности. Гидропресс с помощью скалывающего элемента давит на поверхность бетона до момента скола части ребра изделия. Значение усилия скалывания, которое напрямую зависит от прочности проверяемого материала, фиксируется шкалой прибора.

Особенности модели  ОНИКС-1.СР:

• Г-образная запатентованная конструкция позволяет проводить измерения в труднодоступных местах, где невозможно обеспечить полный обхват изделия;
• Кроме прямого назначения, устройство может применяться для градуировки шкал других приборов неразрушающего контроля прочности (Пульсар-2, Оникс-2);
• Наличие USB-разъема на торце электронного блока позволяет подсоединять измеритель к компьютеру, переносить, запоминать и обрабатывать на нем результаты измерений;
• Объем памяти устройства позволяет запоминать результаты от 800 до 2500 измерений;
• Отсутствие промежуточных элементов при передаче усилия скалывания от силового поршня к зоне контакта сводит до минимума погрешность измерений;
• Площадь для испытаний должна составлять 10000-60000 мм2, толщина конструкции – не менее 170 мм, количество измерений на одном участке – не менее двух на расстоянии более 200 мм;
• Языками отображения информации графического дисплея являются русский и английский, подсветка экрана облегчает работу в затемненных местах;
• Небольшие размеры и масса позволяют применять прибор в полевых условиях;
• Время непрерывной работы измерителя прочности бетона ОНИКС-1.СР составляет 6 часов и более, а полный срок службы – не менее 10 лет;
• Широкий диапазон температур эксплуатации (от-10°С до +50°С).
