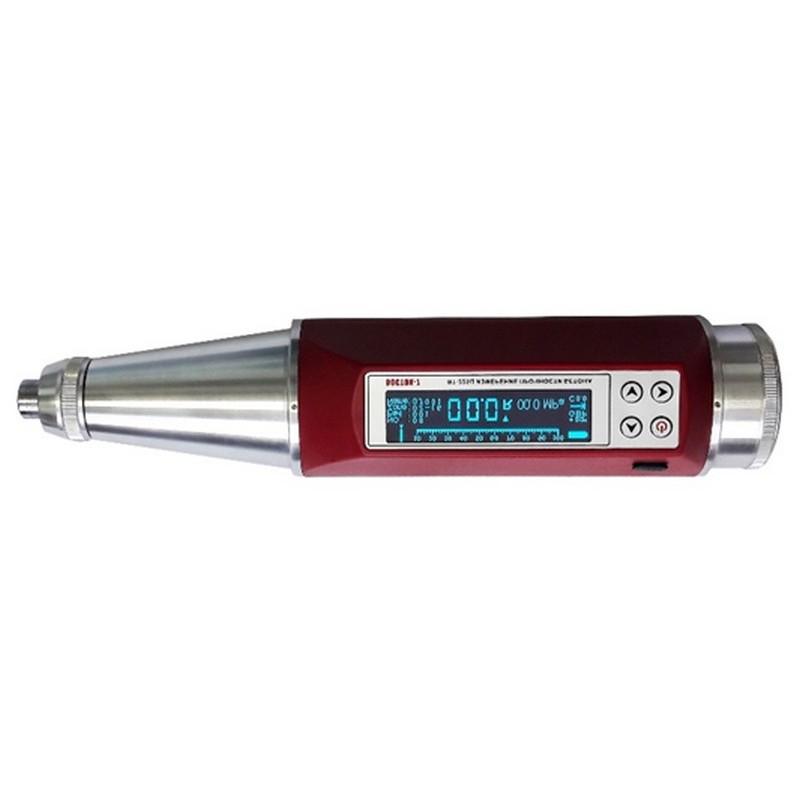

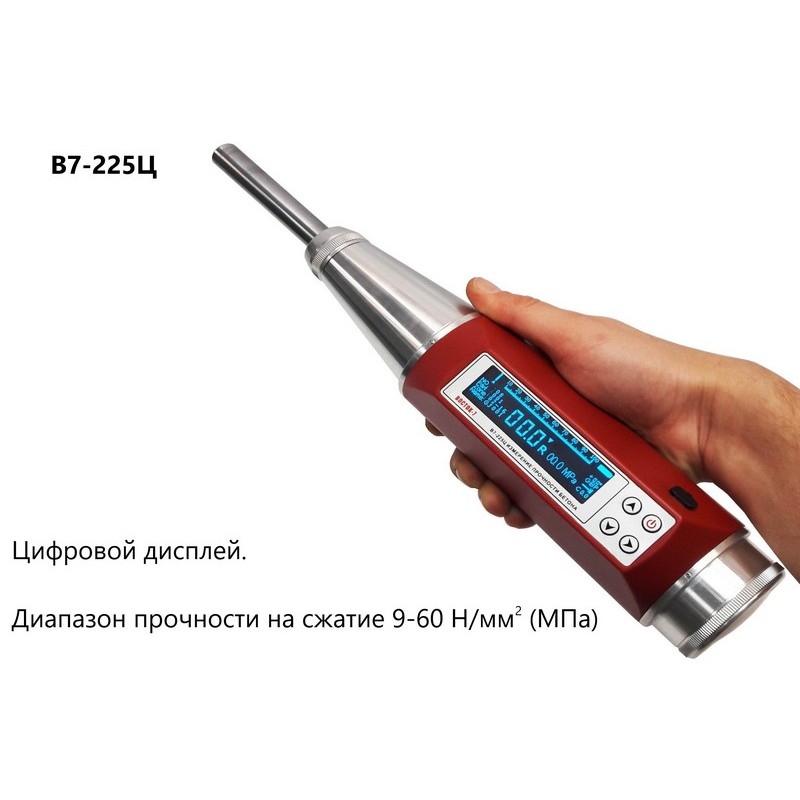

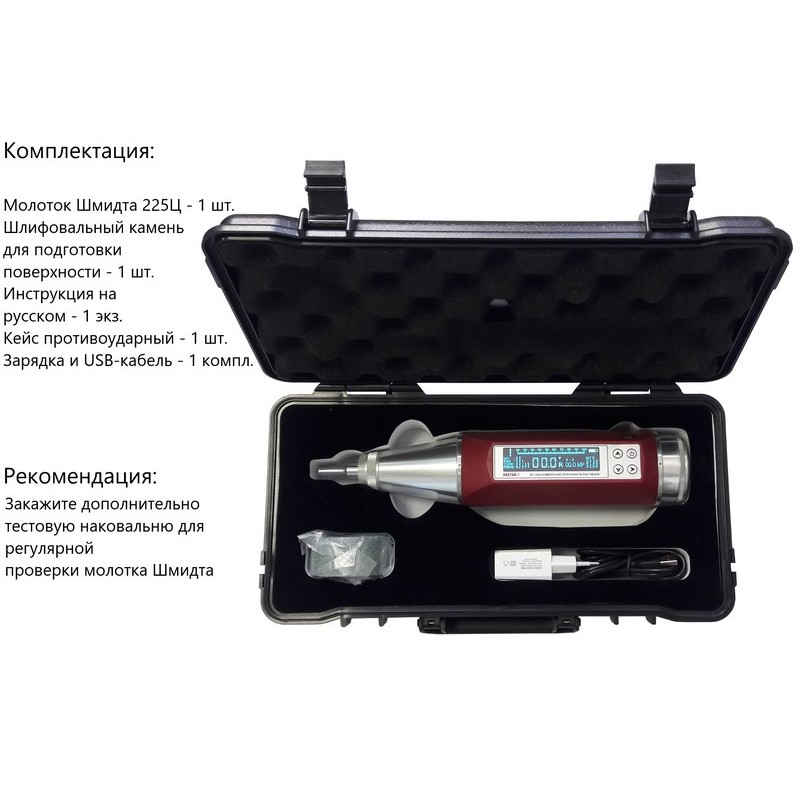

Молоток Шмидта 225Ц - склерометр для бетона
- Обзор
- Характеристики
- Отзывы0

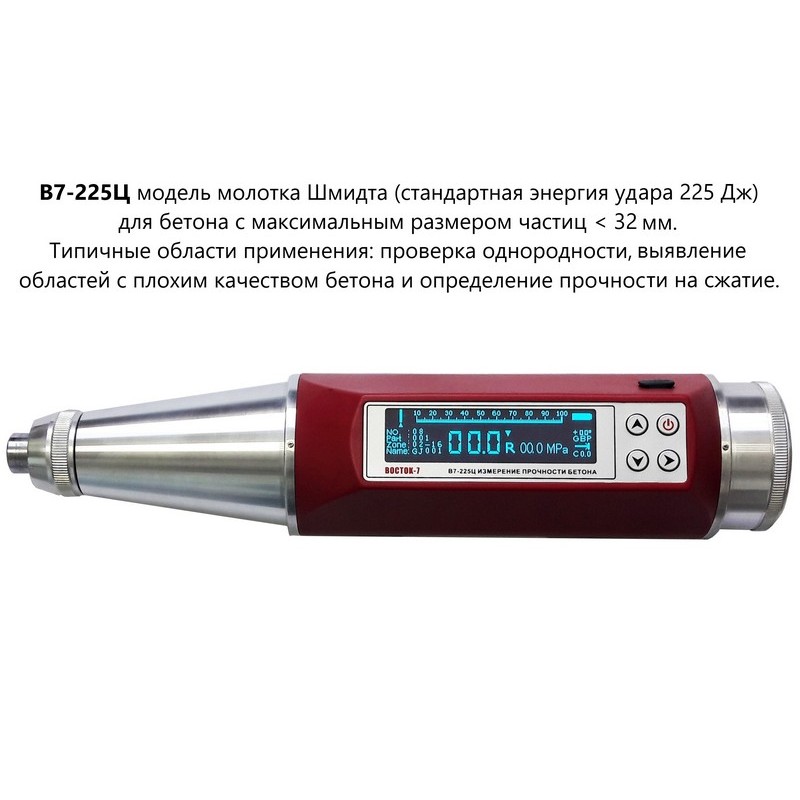

Молоток Шмидта 225Ц (стандартная энергия удара 225 Дж) для бетона с максимальным размером частиц <32 мм. Склерометр позволяет проводить испытания бетона на прочность в контрольных бетонных кубах, бетонных и железобетонных изделиях и конструкциях. Стандартная энергия удара 225 Дж для измерения объектов толщиной ≥100 мм, которые прочно закреплены на конструкции. Типичные области применения: проверка однородности, выявление областей с плохим качеством бетона и определение прочности на сжатие.
Прибор для определения прочности Молоток Шмидта предназначен для определения прочностных характеристик строительных материалов (конструкций) методами неразрушающего контроля по градуировочным таблицам, в том числе цементных бетонов, железобетонных изделий, кирпичей, камней (искусственных и горных пород), плитки (бордюрной, тротуарной и др.), швов со строительным раствором в кирпичной кладке и других строительных материалов.
Молоток Шмидта позволяет определить пригодность и проверить соответствие бетонных, кирпичных и других строительных материалов требованиям ГОСТ и международных стандартов, а также произвести оценку физических и механических качеств цементного раствора, диагностировать расслоения и однородность различных стройматериалов, их твёрдость и упругость, зоны слабого уплотнения и другие.
Анализ с помощью склерометра — необходимый способ экспресс-диагностики, когда исследование более точными методами (разрушающими) оказывается невозможным, либо дополнительный, если имеется достаточно информации о поверхностной прочности объекта.
При подборе модификации склерометра для контроля бетона, кирпича и других стройматериалов воспользуйтесь таблицей метрологических и технических характеристик прибора, в первую очередь учитывайте параметр диапазона измерений Молотка Шмидта.
ВАЖНО! Международными стандартами предписывается проверять правильность показаний склерометра на тестовой наковальне для молотков Шмидта перед каждой рабочей сменой, а если в течение рабочей смены производиться большое количество испытаний прочности - то после каждой крупной серии таких измерений.
Метрологические и технические характеристики
Наименование характеристик | Значение | |||||||

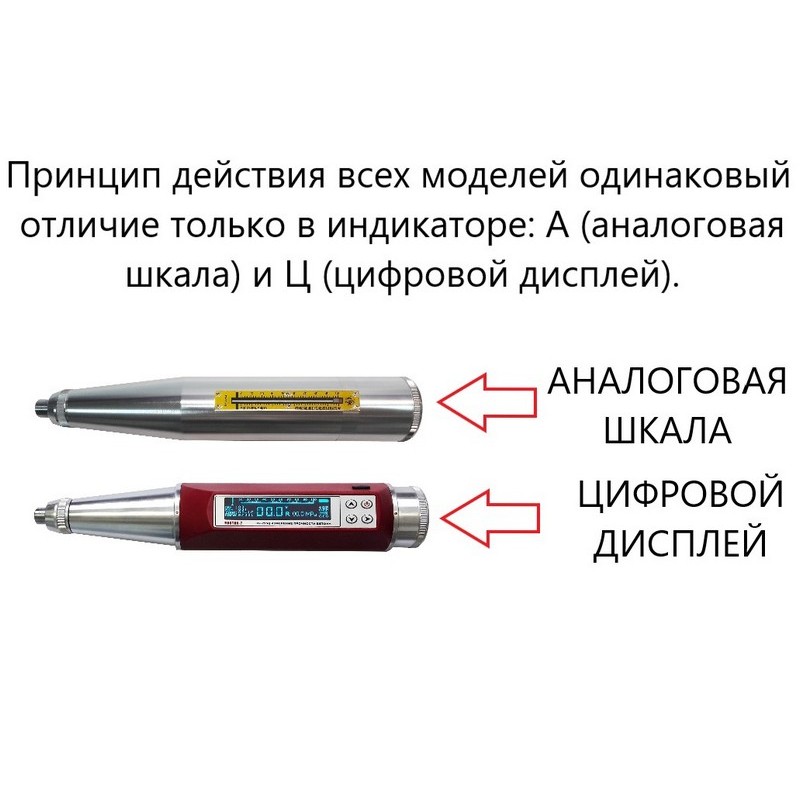

Модификация | В7-20А | В7-20Ц | В7-75А | В7-75Ц | В7-225А | В7-225АЦ | В7-225Ц | В7-225Ц2-1 |
Диапазон показаний относительной высоты отскока бойка, % | от 10 до 100 | |||||||
Пределы допускаемой абсолютной погрешности измерения относительной высоты отскока бойка, % | ±2,0 | |||||||
Энергия удара, кгс·мм (Дж) | 20±0,2 (0,196) | 75±0,75 (0,735) | 225±2,25 (2,207) | |||||
Диапазон определения прочности строительных материалов на сжатие, Н/мм2 (МПа) | от 1,0 до 25 | от 9,0 до 60 | от 10 до 70 | |||||
Жёсткость пружины, Н/мм | 0,0692±0,0004 | 0,260±0,003 | 0,79±0,01 | |||||
Рекомендуемый размер зоны из 16 замеров, м2 | - | 0,04 | ||||||
Габаритные размеры, мм, не более - длина - диаметр | 255 55 | 270 55 | ||||||
Масса, кг, не более | 1,1 | |||||||
Общие технические характеристики
Наименование характеристик | Значение | |
Средний срок службы, лет | 5 | |
Гарантийный срок эксплуатации молотка Шмидта | 6 месяцев | |
Параметры электрического питания у моделей с цифровой индикацией: - напряжение постоянного тока, В - потребляемая мощность, Вт | 12 ±3 1,5 | |
Параметры окружающей воздушной среды: -рекомендуемый температурный диапазон для измерений (по стандартам), °С -рабочий температурный диапазон при эксплуатации, °С -температурный диапазон при транспортировке и хранении, °С -относительная влажность воздуха, %, не более - атмосферное давление, кПа | от +5 до +35 от +15 до +35 от -10 до +60 80 % от 86,0 до 106,7 | |
Толщина и типы контролируемых изделий из бетона: · Модель В7-225А, В7-225АЦ, В7-225Ц, В7-225Ц2-1 · Модель В7-75А, В7-75Ц · Модель В7-20А, В7-20Ц · Модель В7-1000А · Модель В7-550А · Модель В7-450А | 70 мм … ∞ 50 мм … 100 мм 30 мм … ∞ 200 мм … ∞ 150 мм … ∞ 130 мм … ∞ | |

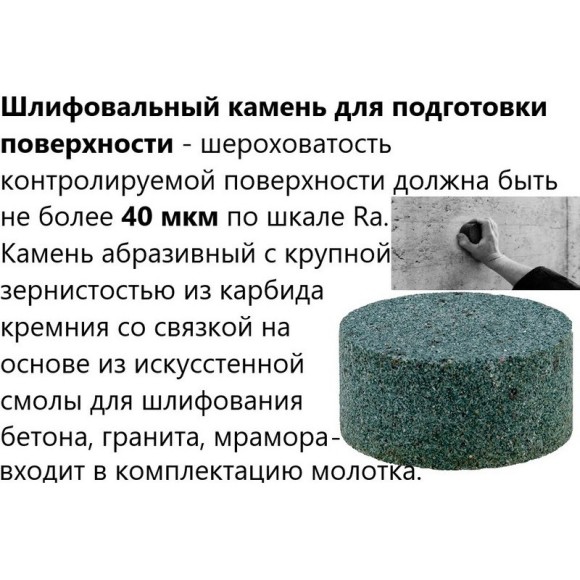

Шероховатость контролируемой поверхности, не более (Ra) · Модель В7-225А, В7-225АЦ, В7-225Ц, В7-225Ц2-1 · Модель В7-75А, В7-75Ц · Модель В7-20А, В7-20Ц · Модель В7-1000А · Модель В7-550А · Модель В7-450А | 40 мкм 40 мкм 40 мкм 100 мкм 80 мкм 60 мкм | |
Радиус кривизны контролируемой поверхности, не менее | 230 мм | |
Пределы основной относительной погрешности определения прочности | ± 10 % | |
Твёрдость рабочих поверхностей бойка и индентора (ударного плунжера), не менее | 60 HRC | |
Шероховатость ударной части индентора (ударного плунжера), не более | 10 мкм | |
Радиус сферы индентора (ударного плунжера) Модель В7-225А, В7-225АЦ, В7-225Ц, В7-225Ц2-1 Модель В7-75А, В7-75Ц Модель В7-20А, В7-20Ц Модель В7-1000А Модель В7-550А Модель В7-450А | 25 ± 1 мм 25 ± 1 мм 25 ± 1 мм 18 ± 1 мм 18 ± 1 мм 18 ± 1 мм | |
Проверка работоспособности молотка производится на тестовой металлической наковальне. Среднее значение при ударе на тестовой металлической наковальне твёрдостью 58 … 62 HRC: · Модель В7-225А, В7-225АЦ, В7-225Ц, В7-225Ц2-1 · Модель В7-75А, В7-75Ц · Модель В7-20А, В7-20Ц · Модель В7-1000А · Модель В7-550А · Модель В7-450А | 80 ± 2 74 ± 2 74 ± 2 83 ± 2 83 ± 2 88 ± 2 | |
| Внесен в госреестр | Не внесен |
| Производитель | «Восток-7», Россия |
