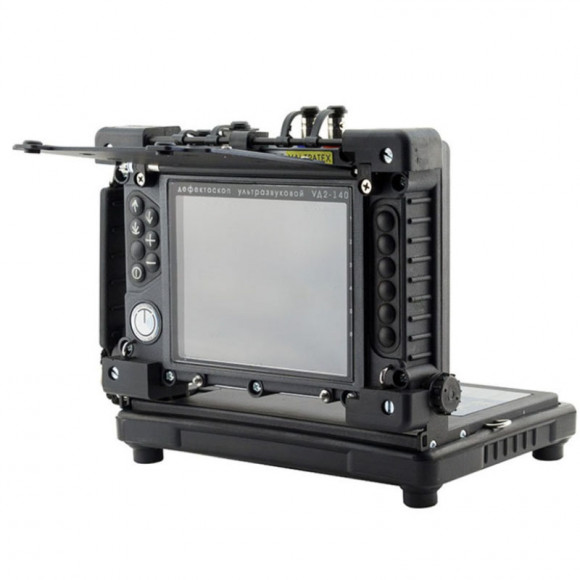

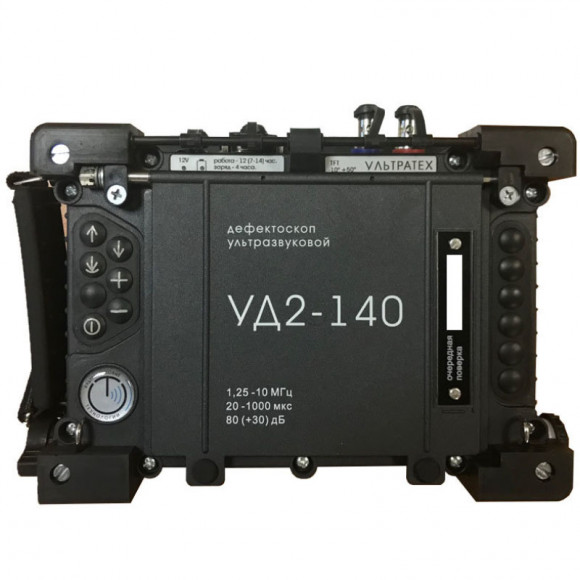

Ультразвуковой дефектоскоп УД2-140

Ультразвуковой дефектоскоп УД2-140

Ультразвуковой дефектоскоп УД2-140 – это высокотехнологический современный прибор, который позволяет оценить качество материалов, металлических швов, сварных соединений и креплений. Контроль осуществляется путем ультразвуковой диагностики однородности, равномерности и наличия определенных недостатков

Полное описание

Производитель	«Ультратех», Калининград, Россия
Поверка	включена в стоимость
Наличие экрана	Да
Наличие расширенного функционала	Нет

Все характеристики

Под заказ

Цена от 19.09.2023, для уточнения актуальной стоимости просим связаться с менеджером.

Цена по запросу

0 ₽

-+Купить

Запросить КП

Запросить видеодемонстрацию прибора

Обзор
Характеристики
Отзывы1

Дефектоскоп УД2-140 предназначен для обнаружения дефектов соединений с помощью ультразвукового воздействия. Устройство позволяет произвести измерения координат дефекта, амплитуд сигналов, скорости распространения УЗК. Представленная модель фиксирует и сохраняет все данные и итоги проверки, которые потом переносятся на ПК.

Корпус трансформируется при необходимости, учитывая особенности эксплуатации. Благодаря высокой яркости EL дисплея обзор отличный и доступный в любых условиях работы. Производитель предусмотрел широкие возможности регулировки и настройки генератора импульсов.

Ультразвуковой дефектоскоп УД2-140 – современный прибор нового образца, который собрал в себе максимум опций для качественного выполнения своей задачи. Взаимодействует с металлом, пластмассой и другими материалами с однородной текстурой. Он снабжен такими основными функциями:

Фиксация и «заморозка» интенсивного сигнала, стоп-кадр.
Индикатор «хода луча».
Контроллер количества переотражений.
Выбор размерности разметки.
Звуковая сигнализация специального спектра для прозвучивания.

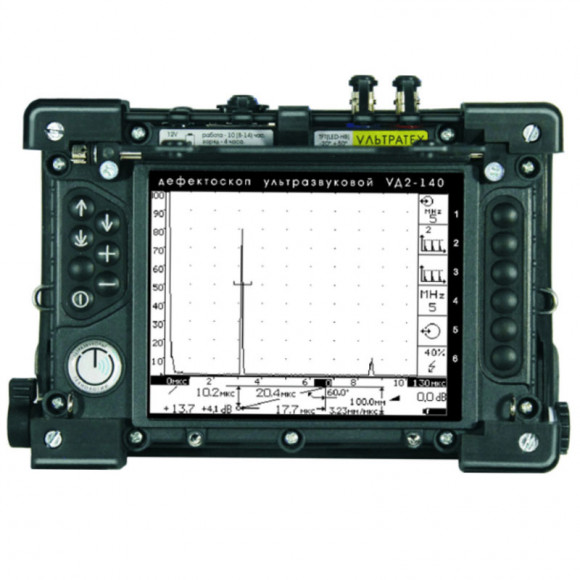

Возможность рассмотреть данные на увеличенном изображении А-скан.
Координатная система размещения.
Установка и регулировка параметров чувствительности автоматическая.
ВРЧ, АРК, В-скан, глубиномер.
Есть опция подключения датчика пути.
Установка размерности развертки и глубины выставляется в миллиметрах или в микросекундах.
Исследование можно проводить с записью голосовых комментариев.
Большой объем памяти для фиксации информации об исследованиях (до 500 изображений сканера или параметров регулировки).
Универсальная и функциональная клавиатуры.
Часы, календарь.

Для удобной эксплуатации пользователь может самостоятельно настраивать и регулировать некоторые показатели, которые смогут увеличить эффективность и продуктивность работы.

Приобрести модель дефектоскопа УД2-140 просто и выгодно в компании «ВЕЛМАС». Цены от производителя, высокое качество продукции, оперативная доставка в любой уголок России.

Характеристики ДИСПЛЕЙ — электролюминесцентный, разрешение 320х240, размеры 115х86 мм; РАЗВЕРТКА - 20-1000 (шаг 10) мксек; задержка 0-980 (шаг 5) мксек; ЧАСТОТА КАДРОВ - 100 Гц; 2 СТРОБА, задержка — 0...999,9 (шаг 0,1) мксек; ширина — 0...99,9 (шаг 0,1) мксек; ОТСЕЧКА — 0...99% экрана шаг 1 %; ослабление — 0...20 (шаг 1) дБ; УГОЛ ВВОДА УЗК ПЭП - 0, 10...85, 90 град. (шаг 0,1^о); СКОРОСТЬ УЗК - 0,5...9,99 (шаг 0,01) мм/мксек; УСИЛЕНИЕ - 110 дБ (0...80 дБ шаг 0,5 дБ) ЧУВСТВИТЕЛЬНОСТЬ - 105 дБ; ПОГРЕШНОСТЬ АМПЛИТУДЫ(ручной и авторежим) - не более +_(0,5+0,03N) дБ; РАБОЧИЕ ЧАСТОТЫ - 1,25; 1,8; 2,5; 5; 10 МГц; ДИАПАЗОН ЗОНЫ КОНТРОЛЯ(сталь) - до 3000 мм; НОЛЬ ГЛУБИНОМЕРА(время задержки в призме) — 0,00...99,95 (шаг 0,05) мксек; ПОГРЕШНОСТЬ РАССТОЯНИЯ - не более +_(0,5+0,01H); КООРДИНАТ — не превышает +_(0,5+0,015L) мм; Расширение функциональности: “стоп-кадр” максимального сигнала, размерность развертки - мм/мксек, размерность расстояний - мм/мксек, индикация ХОД ЛУЧА, индикация КОЛИЧЕСТВО ПЕРЕОТРАЖЕНИЙ, аудио сигнализация МИН. ТОЛЩИНЫ прозвучивания, увеличение А-сканов, авторегулировка чувствительности дефектоскопа, координатная сетка на дисплее, таймер и календарь. ВРЧ - до 20 точек; диапазон значений - 60 дБ; крутизна - 20 дБ/мкс; АРК - до 20 точек; две доп. линии на дистанции до 20 дБ от основной; РЕЖИМЫ РЕГИСТРАЦИИ: А-скан или параметры - до 500 сохранений; A-L регистрация амплитуды с записью по длине сигнала длина пути - до 2984 мм, разрешение по длине - 1 мм, сохранение до 45 участков пути; ГЛУБИНОМЕР: H-T (временная развертка) время — 5...25 (шаг 5) с, запись до 290 участков; H-L ( датчик пути) длина пути - до 3000 мм, разрешение по длине - 1 мм, запись до 45 участков по 3 м; H (одиночные записи) - до 27000; B-СКАН (временная развертка) время — 5...25 (шаг 5) с. СВЯЗЬ С ПК: порт - RS-232; скорость - 9600-57600 б/с; АКБ - встроенный, ресурс работы-8 ч., зарядка - 3,5 ч.; РАБОЧАЯ ТЕМПЕРАТУРА: -20^о ... +50^оС; КЛАСС ЗАЩИТЫ: IP66; Ударопрочный корпус из композитного пластика: 210х140х65 мм; Масса: 1,8 кг, поворот панели дисплея от 0 до 90^o. Внимание! Технические характеристики могут быть изменены производителем без предварительного уведомления. Конструкция экрана отличается ярким высококонтрастным дисплеем допустимого размера (320х240 пикселей). Производитель – PLANAR. Частота кадров достигает высоких показателей, что дает возможность провести более качественное исследование и получить непрерывную картину изображения А-скан. Сканирование предоставляет результаты, как на аналоговых приборах с электронно-лучевой трубкой, только яркость дисплея в разы выше. Дефектоскоп УД2-140 дает возможность постоянно контролировать шкалы развертки, поскольку они постоянно отображаются на панели. Записи производятся с возможностью масштабирования. Можно получить результаты в динамике, учитывая разную регистрацию по времени, параметры по датчику пути, индикатору отдельных зон и точек. Все данные можно сохранять и пересматривать в любой последовательности, а также распечатывать результаты. Клавиатура имеет два варианта. Она обеспечивает быстрый и простой доступ к практически ста виртуальным кнопкам и контролю всех подразделений меню. Простое и легкое управление командами, интуитивно понятный и ясный интерфейс, несложная навигационная система по структуре меню. Наглядность параметров исследования, а также простоту управления обеспечивает динамичность пиктограмм с высокой интенсивностью импульсного воздействия, которые меняются в зависимости от регулировки опций, настроек анализа и заданных параметров. Высокая точность определения координат является отличительной чертой данного устройства. Динамика фиксируется при помощи оборудования высокого качества, специальных датчиков, современных технологий, поэтому получаем высокоточные результаты. Модель УД2-140 позволяет взаимодействие с преобразователями ПЭП отечественного и зарубежного формата производства на аналогичном диапазоне частот. Благодаря преобразованию отдельных частей корпуса, дисплей поворачивается до 90º, в зависимости от условий работы. Поворотная панель управления с крепким механизмом фиксации гарантирует не менее 10 000 циклов вращения во время эксплуатации.
Производитель	«Ультратех», Калининград, Россия
Поверка	включена в стоимость
Наличие экрана	Да
Наличие расширенного функционала	Нет
Только стандартый набор функций	Да
Низкочастотный	Нет
Легкий и компактный	Нет
Внесен в госреестр	Внесен

Ультразвуковой дефектоскоп УД2-140 отзывы

Средняя оценка покупателей:(1)4.00 из 5 звезд

0
1
0
0
0

Виктор6 декабря 2022 15:41

Ультразвуковой дефектоскоп УД2-140

Все медленно.. От настройки до записи дефектов. Если до этого был опыт работы с хорошими "китайцами", то будет разочарование. Каких-то претензий нет. Но и комфорта тоже.
