5.00 1
Ультразвуковой дефектоскоп Пеленг УД2-102 используется для обнаружения дефектов основного металла, сварных швов, труб, котлов и других металлических изделий при помощи ультразвука. Пеленг УД2-102 производится в нескольких версиях, в том числе в специальном исполнении для нефтегазовой отрасли (версия 7.13)
Полное описание
Производитель«Алтек», Россия
Поверкавключена в стоимость
Наличие экранаДа
Наличие расширенного функционалаНет
Все характеристики
В наличии
Цена от 19.09.2023, для уточнения актуальной стоимости просим связаться с менеджером.
519 000
РРЦ в базовой комплектации
-+Купить
Запросить КП
Запросить видеодемонстрацию прибора
  • Обзор
  • Характеристики
  • Отзывы1
«Алтек», Россия

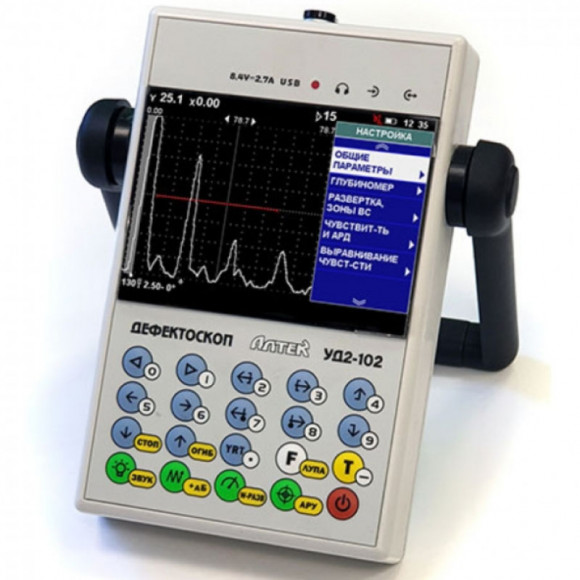

Ультразвуковой переносной одноканальный дефектоскоп УД2-102 представляет собой электронный блок, в котором производятся все основные вычислительные и другие операции, к которому подключается пьезоэлектрический преобразователь (ПЭП). По сигналу электронного блока ПЭП излучает УЗ-импульсы в сторону объекта контроля, а также принимает отраженный от элементов структуры объекта сигнал. Оценив характеристики вернувшегося сигнала по специальным алгоритмам, прибор позволяет сформировать информацию о качестве и наличии  дефектов в «прозвученном» объекте контроля.

Прибор позволяет использовать три вида ПЭП: раздельный, совмещенный и раздельно-совмещенный.

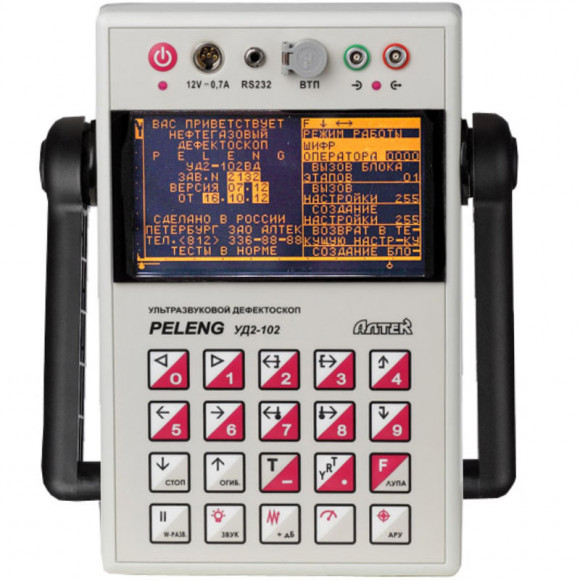

Версия 7.13 производится на базе универсальной модификации (3.63) и отличается тем, что методика ультразвуковой дефектоскопии этой версии приведена в соответствие с нормативами, применяющимися в нефетегазовых отраслях промышленности. Помимо этого, дефектоскоп УД2-102 версии 7.13 может использоваться для проверки швов полиэтиленовых газопроводов, гибов трубопроводов из перлитной стали,  сварных соединений сосудов высокого давления, бурильных труб и т.п. Для всех перечисленных типов объектов имеются преднастроенные типовые параметры работы прибора.



Основные преимущества ультразвукового дефектоскопа Peleng УД2-102:


  • Ударопрочный корпус из пластика.
  • Монохромный жидкокристаллический дисплей.
  • Два вида питания: напрямую от сети и от аккумулятора.
  • Светодиодная индикация и звуковая сигнализация обнаружения дефекта.
  • А-скан (классический режим), B-скан (режим визуализации сечения), а также W-скан. А-сканы, B-сканы и отчеты о проведении контроля могут быть сохранены в энергонезависимую память прибора.
  • Наличие функции W-развертки или W-скана («ход лучей»), отображающей распространение лучей по толщине объекта контроля. В дополнение к А-скану позволяет определить расположение дефектов по высоте.
  • Возможность назначения списка операторов прибора с необходимостью авторизации оператора при включении. Данная функция позволяет идентифицировать оператора, проводившего те или иные измерения, а также защитить индивидуальные настройки от изменения другими операторами.
  • Автоматическая самодиагностика электронных компонентов прибора при включении питания.
  • Функция глубиномера.
  • Два строба. Независимое управление его началом и концом.
  • Встроенная АРД-диаграмма.
  • Режимы «АСД» и «Удлинение АСД».
  • Вход в основные режимы осуществляется «горячими» кнопками без необходимости долго перемещаться по меню.
  • Возможность использования «криволинейного порога» в качестве альтернативного ВРЧ способа выравнивания чувствительности по толщине.
  • Дефектоскоп устойчив к влиянию синусоидальных вибраций 10…55 Гц и электромагнитных помех 0,03…50 кГц.
  • Встроенные часы, которые сохраняют значения вне зависимости от наличия питания.
  • Небольшой вес: 1,2 кг.





Наша компания предлагает выгодные цены от производителя

Характеристики

 Методы ультразвукового контроля, реализуемые дефек­то­ско­пом эхо
зеркальный
зеркально-теневой(ЗТМ)
 Количество ультразвуковых каналов 1
 Основной индикатор дефектоскопа экран ЖК
 Дополнительные индикаторы дефектоскопа встроенный звуковой индикатор
светодиод на панели дефектоскопа
 Номинальное значение частоты УЗК, МГц 1,25;  1,8;  2,5;  5,0
 Амплитуда электрических колебаний при возбуждении УЗК, В
          высокой амплитуды 160
          низкой амплитуды 5
 Частота следования зондирующих импульсов УЗК, Гц 25 ... 5000
Типы разверток в режиме ультразвукового контроля А‑развертка
W-развертка
В-развертка
 Диапазон регулировки усиления (чувствительности) ультразвукового канала, дБ 0 ... 80
 Глубина (амплитуда) ВРЧ, дБ не более 40
 Диапазон измерения глубины (для изделий из стали), мм 3 ... 5000
 Диапазон измерения глубины выявленного дефекта в изделиях из стали для ПЭП с углом ввода 00, мм 1 … 8850
 Длительность А-развертки, мкс
         минимальная 12
         максимальная 3048
 Диапазон рабочих температур окружающего воздуха, 0С -10 … +50
 Масса, кг, не более: 1,2
 Габаритные размеры, мм, не более: 140x220x42

Дополнительная информация

  • Способен функционировать при температуре от -10 до +50 °С, относительной влажности 93% при T = +40 °C и 98% при T = +35 °С).
  • Для улучшения качества акустического контакта и чувствительности контроля рабочая поверхность должна быть очищена от ржавчины и грязи. Необходимо использовать контактирующую жидкость. В ее качестве может использоваться минеральное масло без механических примесей подходящей вязкости.
Применяется в машиностроении, металлургии, строительстве, в нефтяной и газовой отраслях (версия 7.13) при монтаже, эксплуатации и ремонте
Производитель«Алтек», Россия
Поверкавключена в стоимость
Наличие экранаДа
Наличие расширенного функционалаНет
Только стандартый набор функций Да
НизкочастотныйНет
Легкий и компактныйНет
Внесен в госреестрВнесен

Ультразвуковой дефектоскоп УД2-102 Пеленг отзывы

Средняя оценка покупателей:(1)5.00 из 5 звезд

1
0
0
0
0
П
Универсальное оборудование

Энергонезависимая память устройства хранит множество вариантов сканов, а также отчетные сведения о проведении измерений. Порадовала возможность составить список операторов. При каждом включении прибора нужна авторизация. Это позволяет сохранить индивидуальные настройки и отследить, кто вносил те или иные изменения.
