Ультразвуковой дефектоскоп А1220 ANKER

A1220 ANKER – портативный ручной ультразвуковой дефектоскоп, предназначенный для определения состояния и поиска дефектов анкеров диаметром 24-36 мм и других металлических длинномерных и соединительных элементов (прутков, труб стержней и т. д.). Область применения прибора – фундаменты металлических опор контактной сети, прожекторных мачт.

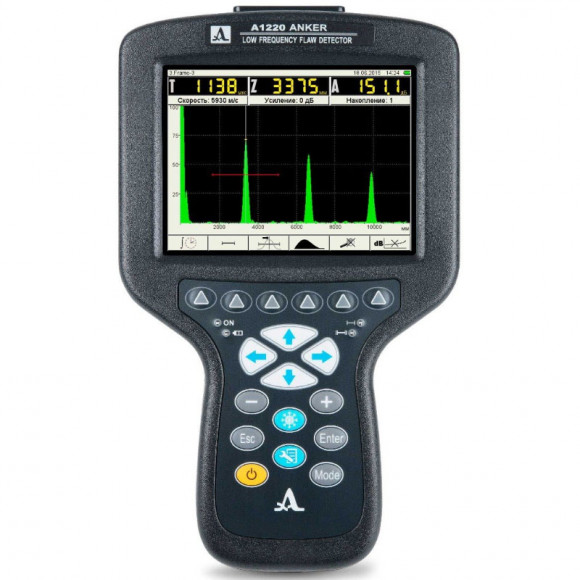

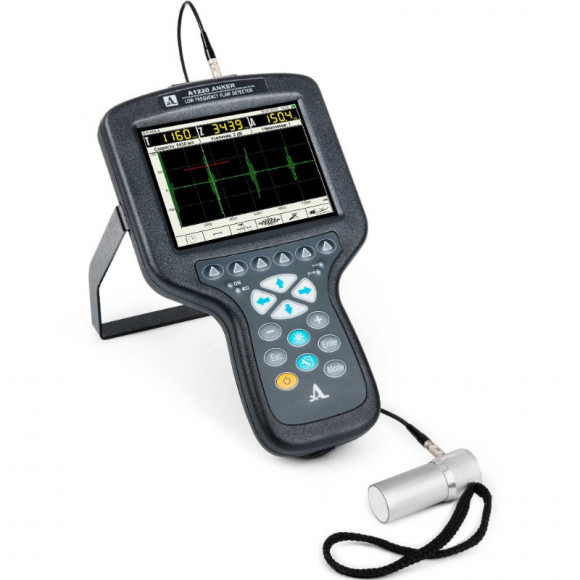

Внешне устройство представляет собой электронный блок, который с помощью кабеля соединяется с ультразвуковым низкочастотным пьезоэлектрическим преобразователем цилиндрической формы. Электронный блок имеет пленочную клавиатуру и большой высококонтрастный цветной TFT-экран.

Принцип действия дефектоскопа основан на волновом методе эхо-сигнала: при продольном прозвучивании проверяемого изделия с помощью ультразвука происходит отражение сигнала от противоположного его торца. Электронный блок формирует электрические импульсы, подаваемые на преобразователь, усиливает получаемые от него сигналы, производит их обработку и отражает на экране в графическом виде. Вид и показатели отраженного сигнала характеризуют качество исследуемого объекта.

В стандартной комплектации дефектоскоп A1220 ANKER комплектуется короткоимпульсным преобразователем S0205 0.025A0D25CL, который имеет жидкостный тип акустического контакта, а также характеризуется низким уровнем собственных шумов и хорошей энергетической эффективностью.

Отличительные особенности модели A1220 ANKER

• несложный способ измерений и наглядность полученных результатов делают прибор надежным и простым в эксплуатации;
• проверка анкерных болтов происходит по верхнему торцу без откапывания;
• с помощью устройства можно проводить контроль качества анкеров фундаментов длиной до 3000 мм;
• меню в виде пиктограмм и интуитивный интерфейс экрана позволяют быстро производить настройку, измерения и анализ результатов испытаний;
• наличие USB-переходника и специального интерфейса позволяет подсоединять дефектоскоп к компьютеру и обрабатывать на нем результаты измерений;
• к прибору может быть подключен ряд преобразователей с иными техническими характеристиками;
• небольшие габариты, масса и возможность крепления в специализированном планшете позволяют применять устройство в сложных производственных условиях;
• широкий диапазон температур эксплуатации (от -20°С до +55°С) обеспечивает корректную работу дефектоскопа в различных климатических зонах.

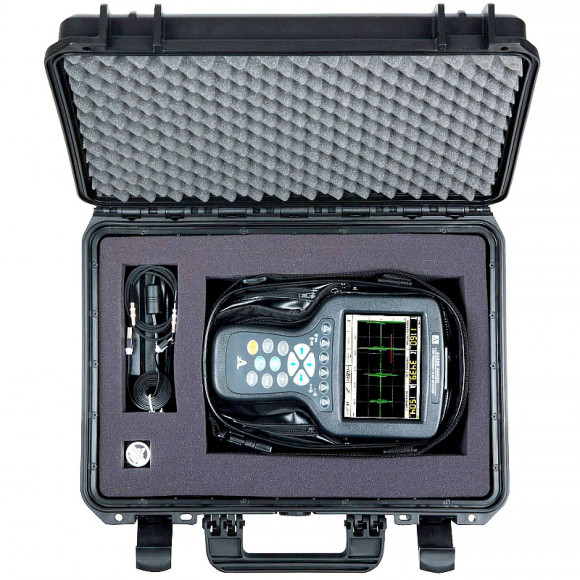

Базовый комплект

- А1220 ANKER - электронный блок ультразвукового дефектоскопа со встроенным аккумулятором

- Преобразователь S0205 0.025A0R20Х20CL

- Кабель LEMO-LEMO одинарный 1,2 м

- Кабель USB A – Micro B

- Сетевой адаптер с кабелем 220 В - 15 В

- Компакт-диск с документацией и ПО

- Планшет D12

- Чехол D12

- Жесткий кейс М20
