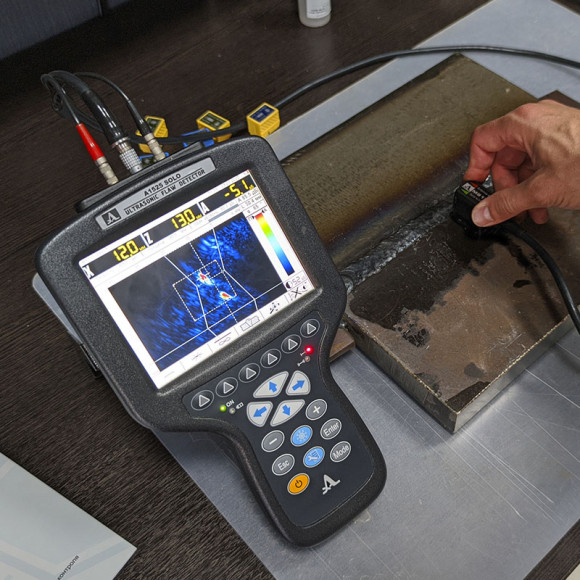

Высокочастотный ультразвуковой дефектоскоп-томограф А1525 Solo

Высокочастотный ультразвуковой дефектоскоп-томограф А1525 Solo

Name: Высокочастотный ультразвуковой дефектоскоп-томограф А1525 Solo
SKU: art29768:а1525solo
Rating: 5.00 (2 reviews)

+ 7 фото

Госреестр

Универсальный компактный ультразвуковой дефектоскоп-томограф обеспечивает визуализацию внутренней структуры объекта контроля в виде наглядного и достоверного изображения сечения в режиме реального времени.

Полное описание

Внесен в госреестр	Внесен
Поверка в комплекте	Включена в стоимость
Производитель	«АКС», Россия
Диапазон рабочих температур, С	-20 — 55

Все характеристики

В наличии

Артикул: art29768:а1525solo

Цена от 19.09.2023, для уточнения актуальной стоимости просим связаться с менеджером.

Цена по запросу

0 руб.

-+Купить

Запросить КП

Запросить видеодемонстрацию прибора

Обзор
Характеристики
Отзывы2
Загрузки

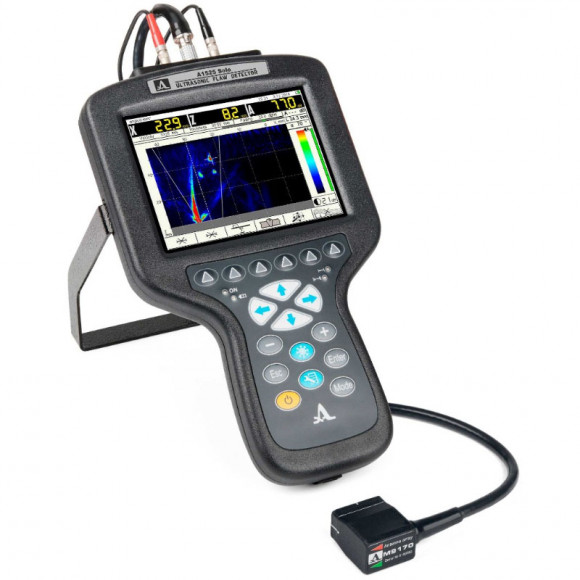

ПЕРВЫЙ В МИРЕ! УЛЬТРАЗВУКОВОЙ ДЕФЕКТОСКОП – ТОМОГРАФ В КОМПАКТНОМ ИСПОЛНЕНИИ

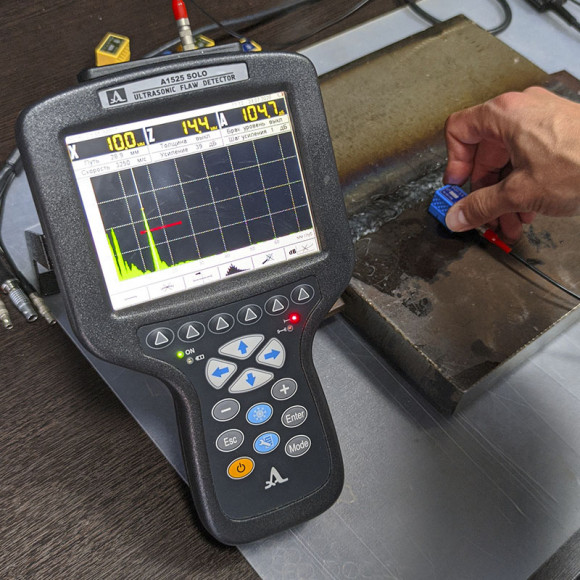

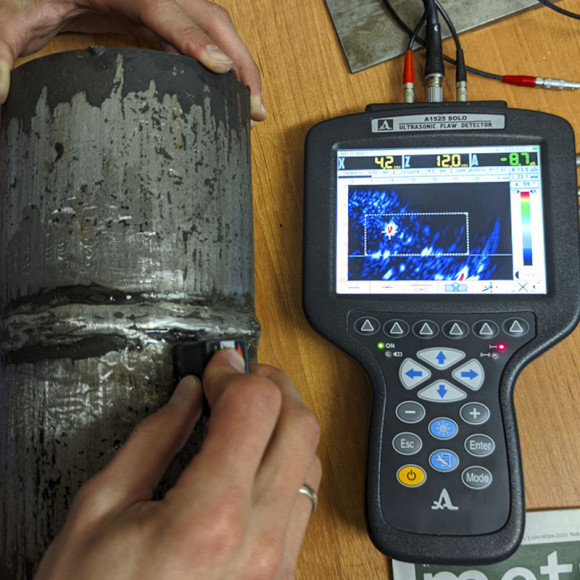

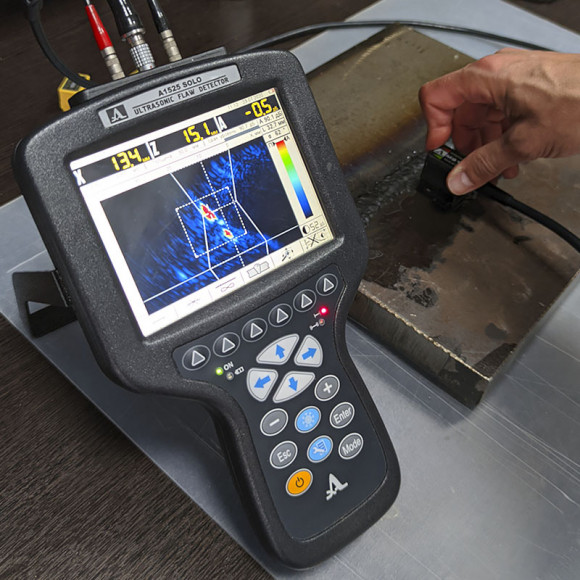

Легкий и удобный в использовании ультразвуковой высокочастотный дефектоскоп - томограф с визуализацией внутренней структуры сварного шва и тела металла в режиме реального времени.

Преимущества

Доступная цена.
Быстрота и эффективность контроля благодаря наглядному отображению сечения объекта (B-Скан) в режиме реального времени с частотой смены кадров до 35 Гц.
Улучшенная чувствительность в ближней зоне (ЦФА / TFM метод).
Скорость сканирования вдоль сварного соединения до 70 мм/с (при шаге сканирования 2 мм).
Малогабаритная 16 элементная антенная решетка поперечных волн с центральной частотой 4 МГц и сектором обзора от 350 до 800 для контроля сварных швов.
Отображение образов объемных (поры) и вертикально ориентированных (трещины) дефектов благодаря специальным режимам.

Особенности

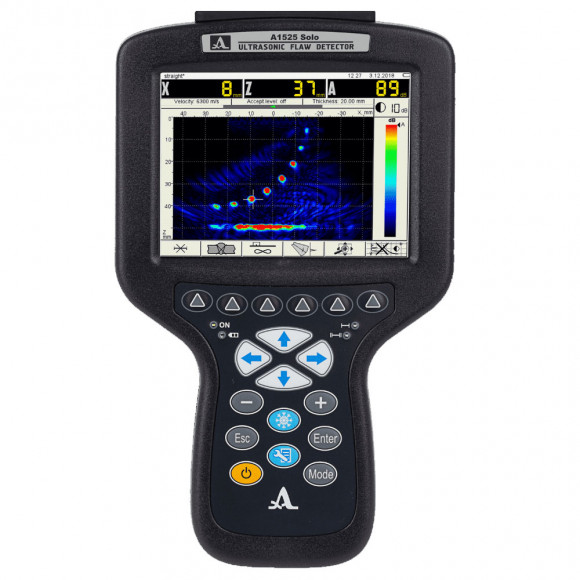

Возможность работы в режимах томографа В-СКАН и классического дефектоскопа А-СКАН.
Простое и удобное МЕНЮ основных настроек.
Доступность работы с прибором специалистам любого уровня квалификации.

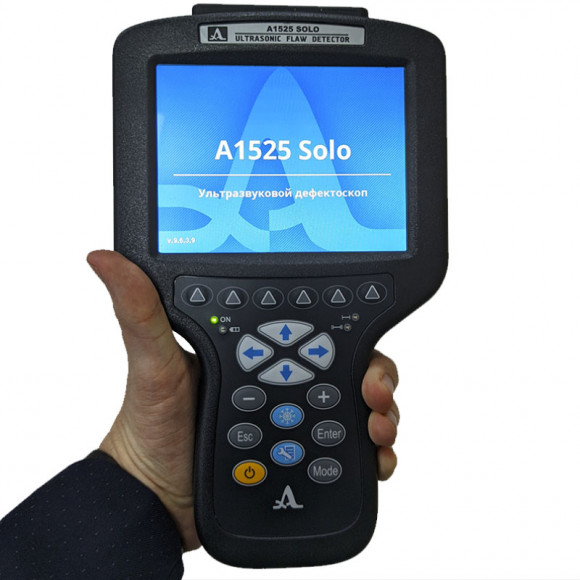

Небольшие габаритные размеры и вес прибора – 800 г.
Большой, цветной, антибликовый 5,7 TFT дисплей с тачскрином.
Опционально прибор может быть укомплектован специализированной кареткой с установленным датчиком пути для равномерного перемещения АР вдоль сварного шва с целью соблюдения стабильного акустического контакта и равного расстояния относительно оси сварного шва. Полученные сканограммы (С-Скан) позволят проводить комплексный анализ всего сварного соединения.

Режимы визуализации

В дефектоскопе-томографе A1525 Solo реализованы пять режимов визуализации образов несплошностей, адаптированных к их виду. Данные режимы выбираются в зависимости от различных задач контроля и специфики объекта. Для простой идентификации этих режимов используются символы, приведенные ниже. Там же указаны основные характеристики режимов.

Номер режима	Символ	Объект контроля	Отражатель	Озвучивание	Назначение	Томограмма
1		полупространство	"точечный"	прямое	Для изделий сложной формы, не имеющих определенной толщины, либо изделий с грубой донной поверхностью
2		плита, 10 < d ≤ 100 мм	"точечный"	прямое и отраженное	Для плоскопараллельных изделий с известной толщиной
3		пластина, d < 10 мм	"точечный"	отраженное	Для контроля плоскопараллельных изделий с известной толщиной, объектов малой толщины при определении дефектов вблизи поверхности
4		плита или пластина, d < 100 мм	плоскостный	прямое и отраженное	Для определения вертикально-ориентированных дефектов с гладкой поверхностью, зеркально отражающих ультразвук
5		плита или пластина, d < 100 мм	объемный	прямое и отраженное	Универсальный режим для плоскопараллельных изделий с известной толщиной и всех типов несплошностей

Характеристики

Параметр	Значение
Размер томограммы	256 x 160 точек
Шаг реконструкции томограммы	0,1 – 2,0 мм
Диапазон устанавливаемых рабочих частот ультразвука	1 – 10 МГц
Диапазон измерений глубины залегания дефекта (по стали) с цифрофокусируемой антенной решеткой поперечных волн M9170	2 – 300 мм
Тип дисплея (разрешение)	5,7″ TFT (640 x 480)
Источник питания	литиевый аккумулятор
Номинальное значение напряжения питания	11,1 В
Время непрерывной работы от аккумулятора, не менее	6 ч
Габаритные размеры электронного блока	260 х 157 х 43 мм
Масса электронного блока	800 г
Диапазон рабочих температур	от -20 до +55ºC

Внесен в госреестр

Внесен

Поверка в комплекте

Включена в стоимость

Производитель

«АКС», Россия

Диапазон рабочих температур, С

-20 — 55

Наличие экрана

Да

Номинальное напряжение питания, В

11.1

Время работы от аккумулятора, ч

6 ч

Наличие расширенного функционала

Да

Габариты электронного блока, мм

260 × 157 × 43 мм

Только стандартый набор функций

Нет

Легкий и компактный

Да

Низкочастотный

Нет

Масса электронного блока, г

800 г

Высокочастотный ультразвуковой дефектоскоп-томограф А1525 Solo отзывы

Средняя оценка покупателей:(2)5.00 из 5 звезд

2
0
0
0
0

Геннадий26 сентября 2023 15:55

Высокочастотный ультразвуковой дефектоскоп-томограф А1525 Solo

Прибором легко управлять специалистам любого уровня квалификации. Имеет небольшие габариты и вес всего 800 грамм, что делает его очень удобным в использовании на месте работы. Надежен, прост в использовании и обладает всеми необходимыми функциями для эффективной работы.

Егор8 ноября 2022 11:48

Высокочастотный ультразвуковой дефектоскоп-томограф А1525 Solo

Достаточно легкий, рука не устает. На джойстике много клавиш, но через пару недель привыкаешь.
