Лазерный 3D-сканер ЭлетСкан UE PRO

+ 4 фото

Описание

Портативный промышленный лазерный 3D-сканер ЭлетСкан UE PRO объединяет в себе сканирование и фотограмметрию, что позволяет получить не только эффективное, но и универсальное решение для широкого спектра применений.

Полное описание

Характеристики

Внесен в госреестр	Будет внесен в ближайшее время
Производитель	«НОВОТЕКС СИСТЕМС», Россия

Цена по запросу

0 ₽

-+Купить

В наличии

Цена от 25.03.25, для уточнения актуальной стоимости просим связаться с менеджером.

Запросить КП

Запросить видеодемонстрацию прибора

Обзор
Характеристики
Отзывы0

Портативный промышленный лазерный 3D-сканер ЭлетСкан UE PRO объединяет в себе сканирование и фотограмметрию, что позволяет получить не только эффективное, но и универсальное решение для широкого спектра применений. Он использует технологию лазерного сканирования и структурированный свет для получения 3D-данных и может создавать сканы высокого разрешения с большим объёмом сканирования, что делает его подходящим для более требовательных и продвинутых приложений. Предназначен для съёмки объектов крупных и средних размеров. Сочетает в себе метрологическую точность и лёгкую конструкцию.

Имеет три режима сканирования: 26 голубых лазерных скрещенных линий для быстрого сканирования больших объектов, 7 параллельных лазерных линий для точного сканирования мелких деталей, 1 лазерная линия для сканирования отверстий и углублений, а также встроенную систему фотограмметрии.

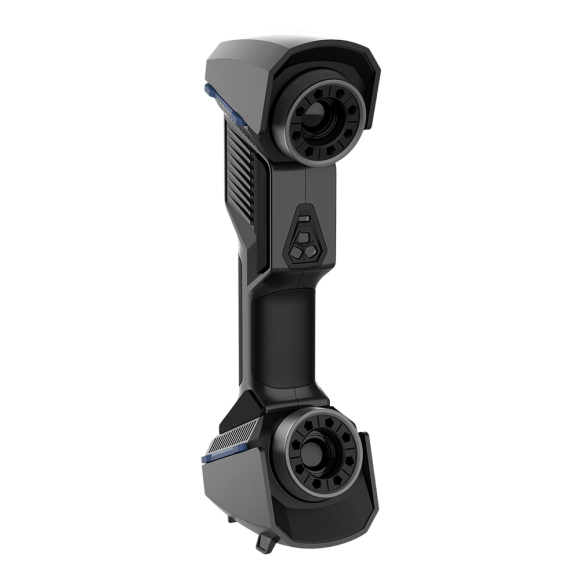

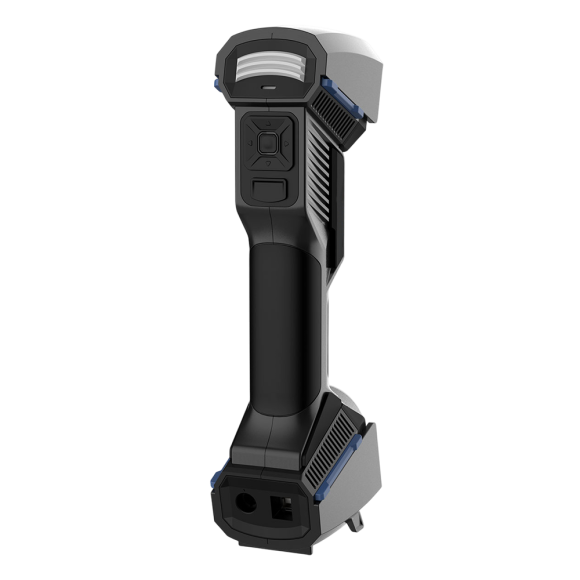

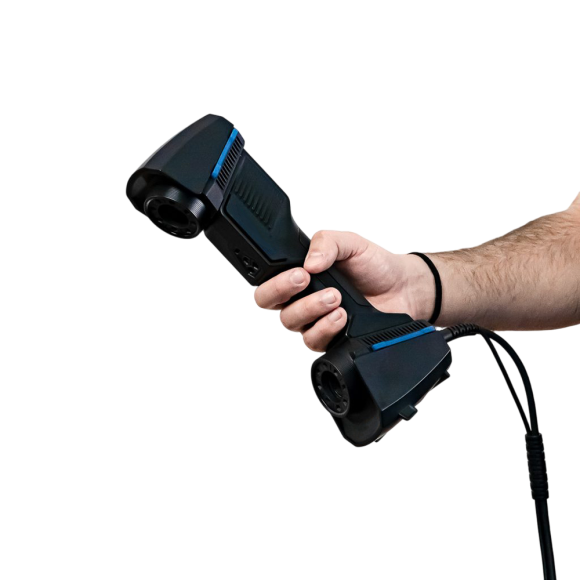

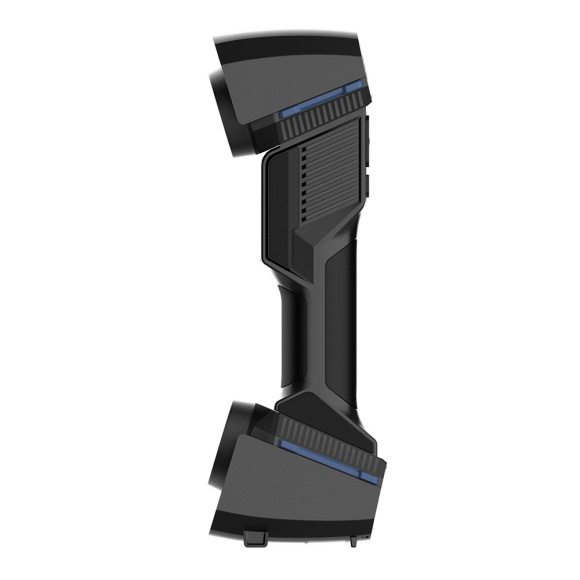

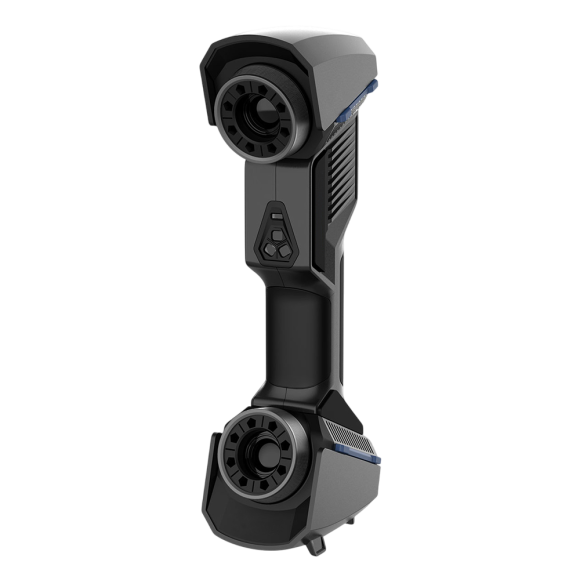

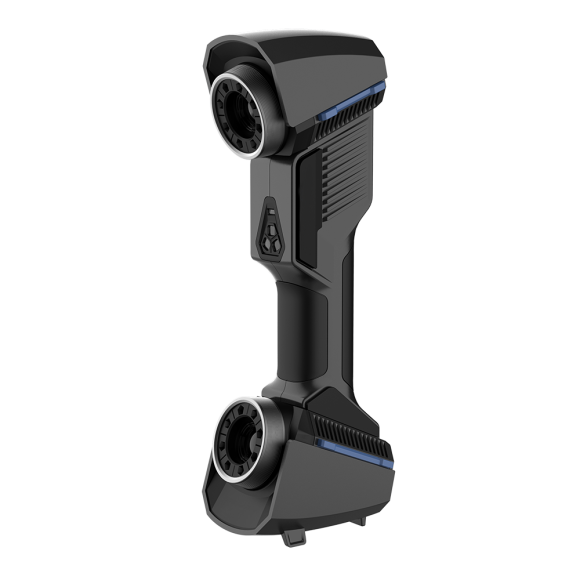

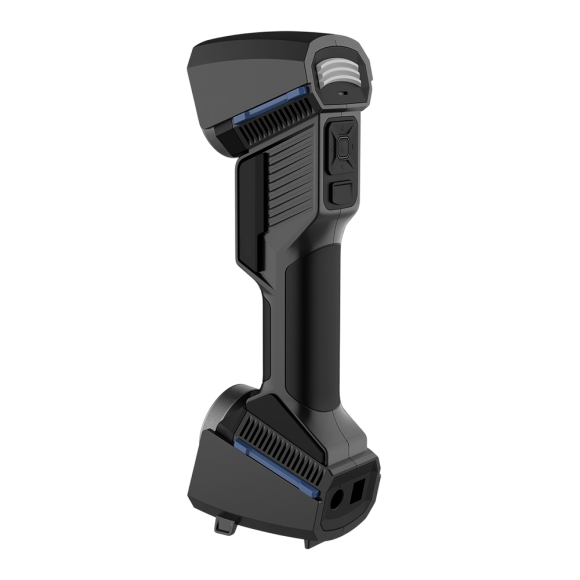

Конструктивно лазерный 3D-сканер ЭлетСкан UE PRO состоит из лазерных излучателей и камер, помещённых в корпус специальной формы, а также соединительного кабеля для подключения к персональному компьютеру и источнику питания. На корпусе прибора с тыльной стороны располагаются многофункциональные клавиши, позволяющие запускать и останавливать процесс сканирования, изменить режим работы, настройки сканирования, масштаб отображения сканируемого объекта в программе обработки. В верхней части располагается световой индикатор, предназначенный для помощи оператору с определением оптимального расстояния до объекта сканирования. В нижней части прибора располагаются разъёмы для подключения кабелей передачи данных и питания. С фронтальной стороны расположены лазерные излучатели и камеры.

Лазерный 3D-сканер ЭлетСкан UE PRO подходит для широкого спектра применений благодаря интегрированному фотограмметрическому модулю, включая реверс-инжиниринг, 3D-печать, контроль геометрии и т.д.

Оборудование находится на этапе внесения в Государственный реестр средств измерений Российской Федерации.

Особенности и преимущества

Включает в себя высокую точность метрологического класса, тем самым обеспечивает стабильность и высокие результаты детализации.

Упрощает процесс создания точной 3D-модели физического объекта и позволяет получить информацию о его форме и размерах значительно быстрее, чем при ручном измерении.

Три режима сканирования: быстрое сканирование крупных объектов (26 перекрёстных лазерных линий), точное сканирование мелких деталей (7 параллельных лазерных линий), сканирование отверстий и углублений (1 лазерная линия).

Встроенная функция фотограмметрии не требует применения кодированных целей, быстро фиксирует пространственное положение.

Высокая скорость сбора данных – до 1 850 000 точек в секунду.

Эффективный процесс сканирования за счёт поддержки чёрных и отражающих поверхностей.

Благодаря камерам с высоким разрешением позволяет сканировать сложные объекты с прекрасной детализацией.

Интуитивно понятное программное обеспечение с широким набором автоматизированных инструментов, обеспечивающих плавную и простую работу. Данные сканирования можно импортировать во все основные программы для 3D-контроля и проектирования.

Встроенный индикатор расстояния и удобные кнопки для навигации.

Эргономичный дизайн, малый вес, удобство в эксплуатации.

Комплектация

Стандартная комплектация:

Лазерный 3D-сканер ЭлетСкан UE PRO

Калибровочная пластина

Соединительный кабель

Блок питания постоянного тока

Комплект специальных меток

USB накопитель с ПО

Техническая документация (руководство по эксплуатации, паспорт)

Кейс для транспортировки.

Возможна индивидуальная комплектация по запросу Заказчика.

Характеристика	Значение
Характеристика	ЭлетСкан UE PRO
Стандартный режим работы (синий диапазон спектра), количество линий	13×13
Режим сканирования отверстий (синий диапазон спектра), количество линий	1
Режим сканирования с высоким разрешением (синий диапазона спектра), количество параллельных линий	7
Скорость сканирования, измерений в секунду	до 1 850 000
Область сканирования, мм	до 600×550
Расстояние до объекта, мм: быстрое сканирование лазерное сканирование	300 200
Глубина резкости, мм	170 ~ 680
Разрешающая способность, мм	до 0,02
Система фотограмметрии	есть
Диапазон измерений геометрических размеров объектов, мм	10 - 8000
Пределы допускаемой абсолютной погрешности измерений геометрических размеров объектов, мм	±(0,020+0,025∙L¹⁾)
Пределы допускаемой абсолютной погрешности измерений геометрических размеров объектов при проведении измерений с устройством DigiMetric, мм	±(0,020+0,010∙L¹⁾)
Габаритные размеры (Д×Ш×В), мм, не более	298×104×75
Масса, г, не более	840
Напряжение питания от источника постоянного тока, В	12
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность окружающего воздуха, %	0 - +40 не более 90
Лазерный класс	класс II (безопасный для глаз)
Режим интерфейса	USB 3.0
Выходные форматы	stl, obj, ply, asc, xyz и др.
¹⁾ L – длина объекта в метрах
