Лазерный 3D-сканер ЭлетСкан TRIO

Описание

Лазерный 3D-сканер ЭлетСкан TRIO обладает уникальными инновационными технологиями для решения широкого спектра задач контроля и 3D-моделирования, где необходимы стабильные и надёжные результаты сканирования. Имеет три промышленные камеры с разрешением 5 мегапикселей.

Полное описание

Характеристики

Внесен в госреестр	Будет внесен в ближайшее время
Производитель	«НОВОТЕКС СИСТЕМС», Россия

Цена по запросу

0 ₽

-+Купить

В наличии

Цена от 25.03.25, для уточнения актуальной стоимости просим связаться с менеджером.

Запросить КП

Запросить видеодемонстрацию прибора

Обзор
Характеристики
Отзывы0

Лазерный 3D-сканер ЭлетСкан TRIO обладает уникальными инновационными технологиями для решения широкого спектра задач контроля и 3D-моделирования, где необходимы стабильные и надёжные результаты сканирования. Благодаря трём промышленным камерам с разрешением 5 мегапикселей, ЭлетСкан TRIO обеспечивает возможность сканирования самых сложных деталей и собирает максимально возможное количество данных об объекте. Он имеет высокую скорость и эффективность сканирования благодаря режиму с 98 лазерными линиями, позволяющему сканировать без маркеров. Предназначен для сканирования средних и больших объектов.

ЭлетСкан TRIO имеет четыре режима сканирования: 98 лазерных линий для сверхбыстрого сканирования без маркеров, 26 лазерных линий для быстрого сканирования с полем зрения 650×580 мм, 7 лазерных линий для высокоточного сканирования и исключительной детализации, 1 лазерная линия для измерения глубоких отверстий, пазов и углублений, а также встроенную систему фотограмметрии, позволяющей достигать выдающейся объёмной точности.

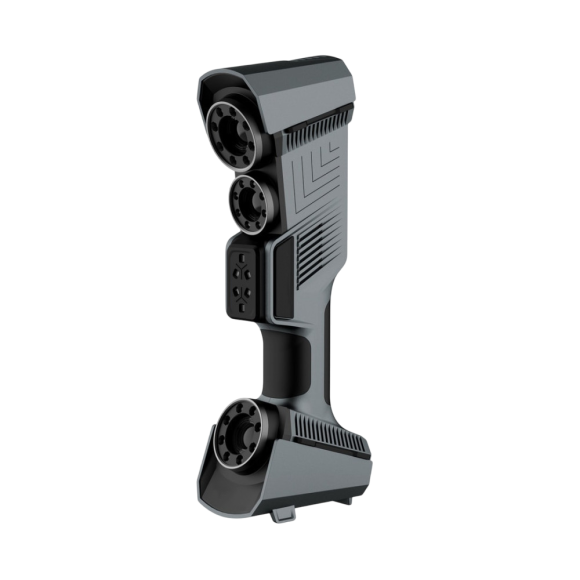

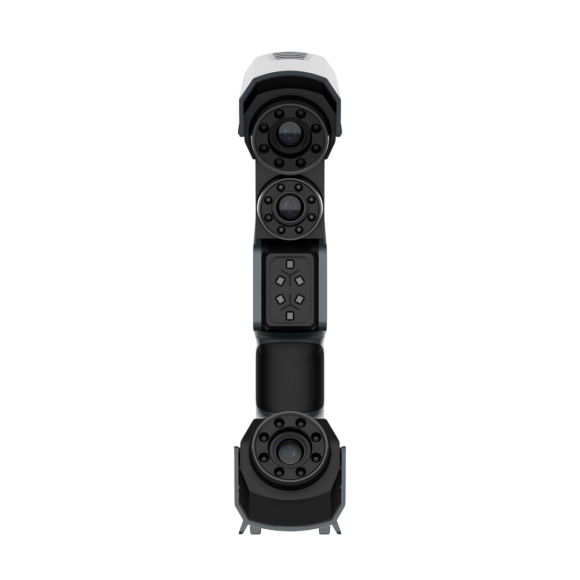

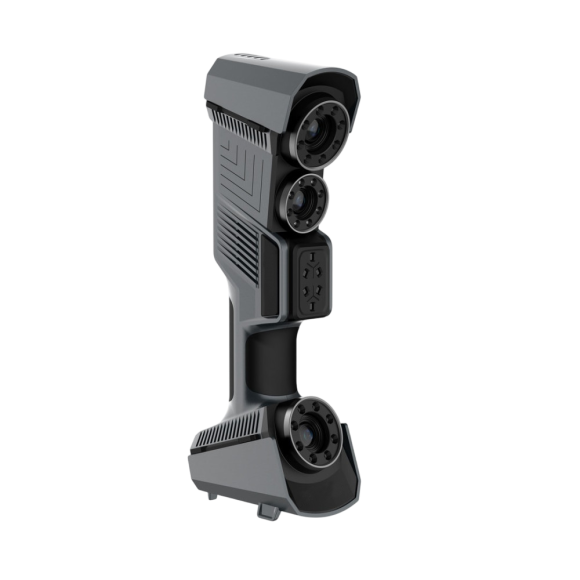

Конструктивно лазерный 3D-сканер ЭлетСкан TRIO состоит из лазерных излучателей и камер, помещённых в корпус специальной формы, а также соединительных кабелей для подключения к персональному компьютеру и источнику питания. На корпусе прибора с тыльной стороны располагаются многофункциональные клавиши, позволяющие запускать и останавливать процесс сканирования, изменить режим работы, настройки сканирования, масштаб отображения сканируемого объекта в программе обработки. В верхней части располагается световой индикатор, предназначенный для помощи оператору с определением оптимального расстояния до объекта сканирования. В нижней части прибора располагаются разъёмы для подключения кабелей передачи данных и питания. С фронтальной стороны расположены лазерные излучатели и камеры.

ЭлетСкан TRIO – идеальный инструмент для любых задач. Он используется в 3D-сканировании объектов в промышленном производстве, авиации, энергетике, нефтегазовой промышленности, автомобилестроении, для сканирования труб, самолетов, кораблей, узлов агрегатов и других крупногабаритных объектов, реверс-инжиниринге, контроле геометрии, инспекции на производстве, оцифровке крупных объектов.

Оборудование находится на этапе внесения в Государственный реестр средств измерений Российской Федерации.

Особенности и преимущества

Высокая точность и производительность 3D-сканера ЭлетСкан TRIO обеспечивают максимальную повторяемость результатов сканирования.

Ультравысокое разрешение 3D-сканера ЭлетСкан TRIO позволяет точно передать геометрию мельчайших деталей.

Сверхвысокая скорость сканирования до 3 010 000 измерений в секунду.

Лазерный 3D-сканер ЭлетСкан TRIO имеет три встроенные 5-мегапиксельные камеры, каждая из которых окружена яркими источниками света.

Наличие четырёх режимов сканирования и возможность их комбинировать в пределах одного объекта делает 3D-сканера ЭлетСкан TRIO универсальным устройством для решения промышленных задач.

Передовая технология самопозиционирования позволяет проводить сканирование в режиме 98 лазерных линий без необходимости использовать маркеры, что значительно сокращает время сканирования крупных объектов.

В режиме 3D-сканирования с 26 лазерными линиями, с областью захвата 650×580 мм, сканер позволяет производить более быстрое сканирование, с получением большого количества данных за меньшее количество проходов.

Новейшие оптимизированные алгоритмы обработки данных генерируют 3D-данные в реальном времени, их можно сразу видеть на экране во время сканирования, контролируя сразу и сам процесс, и качество результатов.

Оптимизированный угол обзора и высокоточные режимы одиночной линии и семи параллельных линий позволяют проводить измерения самых укромных поднутрений и впадин, успешно захватывая участки со сложнейшей геометрией.

Технология бинокулярной фотограмметрии не требует наклейки кодированных маркеров, сокращает время подготовки и обеспечивает высокую объёмную точность при сканировании крупных объектов.

Интерфейс программного обеспечения позволяет отследить недосканированные участки и оперативно дополнить скан, чтобы не возвращаться к процессу позже.

Эргономичный дизайн, малый вес, удобство в эксплуатации.

Комплектация

Стандартная комплектация:

Лазерный 3D-сканер ЭлетСкан TRIO

Калибровочная пластина

Соединительный кабель

Две масштабные линейки для фотограмметрии

Блок питания постоянного тока

Комплект специальных меток

USB-накопитель с ПО

Электронный ключ защиты ПО

Техническая документация (руководство по эксплуатации, паспорт)

Кейс для транспортировки.

Возможна индивидуальная комплектация по запросу Заказчика.

Характеристика	Значение
Характеристика	ЭлетСкан TRIO
Стандартный режим работы (синий диапазон спектра), количество линий	13×13
Режим сканирования отверстий (синий диапазон спектра), количество линий	1
Режим сканирования с высоким разрешением (синий диапазон спектра), количество параллельных линий	7
Режим сканирования без меток (синий диапазон спектра), количество линий	98
Скорость сканирования, измерений в секунду	до 3 010 000
Область сканирования, мм	до 650×580
Расстояние до объекта, мм: режим 98 лазерных линий режим 26 лазерных линий режим 7 лазерных линий режим 1 лазерная линия	300 300 200 300
Глубина резкости, мм	360
Разрешающая способность, мм	до 0,02
Расстояние до точки, мм	0,01 - 3
Система фотограмметрии	есть
Количество камер, ед.	3
Диапазон измерений геометрических размеров объектов, мм	10 - 8000
Пределы допускаемой абсолютной погрешности измерений геометрических размеров объектов, мм	±(0,020+0,025∙L¹⁾)
Пределы допускаемой абсолютной погрешности измерений геометрических размеров объектов со встроенной системой фотограмметрии, мм	±(0,020+0,010∙L¹⁾)
Габаритные размеры (Д×Ш×В), мм, не более	331×120×76
Масса, г, не более	985
Напряжение питания от источника постоянного тока, В	12
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность окружающего воздуха, %	-20 - +40 не более 90
Лазерный класс	класс II (безопасный для глаз)
Режим интерфейса	USB 3.0
Выходные форматы	stl, obj, ply, asc, 3mf, p3
¹⁾ L – длина объекта в метрах
