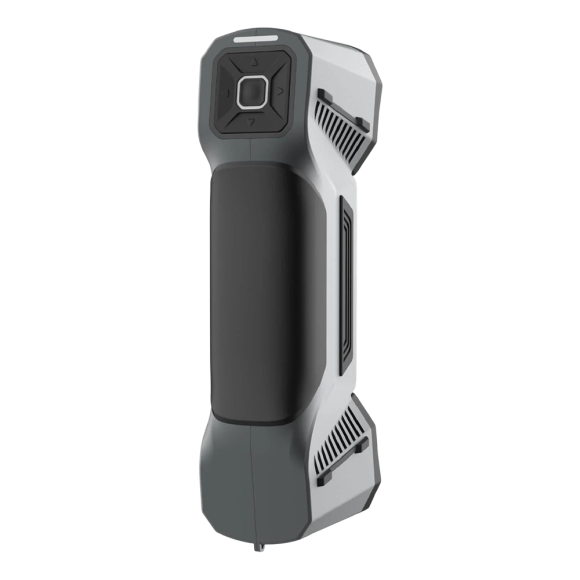

Лазерный 3D-сканер ЭлетСкан COMBO | COMBO+

+ 3 фото

Описание

Лазерный 3D-сканер ЭлетСкан COMBO | ЭлетСкан COMBO+ имеет два источника света: синий лазер и инфракрасный VCSEL (поверхностно-излучающий лазер с вертикальным резонатором) для обеспечения высокой точности сканирования и быстрой скорости в различных сценариях 3D-сканирования.

Полное описание

Характеристики

Внесен в госреестр	Будет внесен в ближайшее время
Производитель	«НОВОТЕКС СИСТЕМС», Россия

Цена по запросу

0 ₽

-+Купить

Под заказ

Цена от 25.03.25, для уточнения актуальной стоимости просим связаться с менеджером.

Запросить КП

Запросить видеодемонстрацию прибора

Обзор
Характеристики
Отзывы0

Лазерный 3D-сканер ЭлетСкан COMBO | ЭлетСкан COMBO+ имеет два источника света: синий лазер и инфракрасный VCSEL (поверхностно-излучающий лазер с вертикальным резонатором) для обеспечения высокой точности сканирования и быстрой скорости в различных сценариях 3D-сканирования. Технология VCSEL позволяет сканировать человека и быстро сканировать объекты со сложной геометрией без маркеров.

Благодаря четырём режимам сканирования, он хорошо справляется со сканированием крупных объектов, а также с точным захватом мелких деталей и глубоких отверстий. Стандартный режим сканирования с максимальной производительностью имеет 26 лазерных линий (для ЭлетСкан COMBO) и 50 лазерных линий (для ЭлетСкан COMBO+). Для точного сканирования и передачи мельчайших деталей используются 7 параллельных лазерных линий. Режим 1 синей лазерной линии подходит для захвата глубоких отверстий. Режим инфракрасного излучения подходит для быстрого сканирования без использования маркеров.

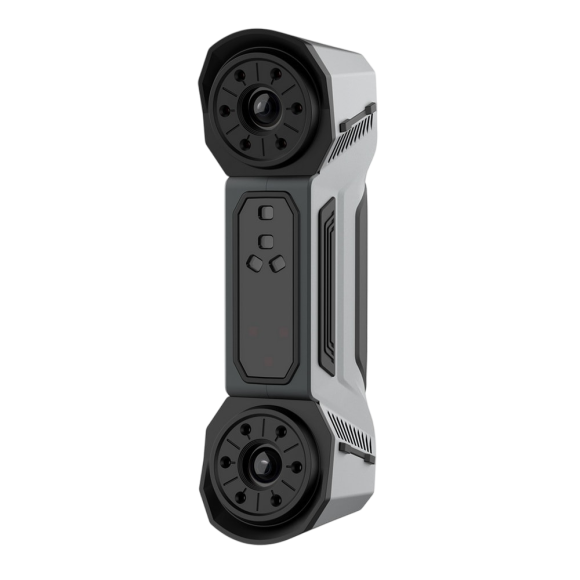

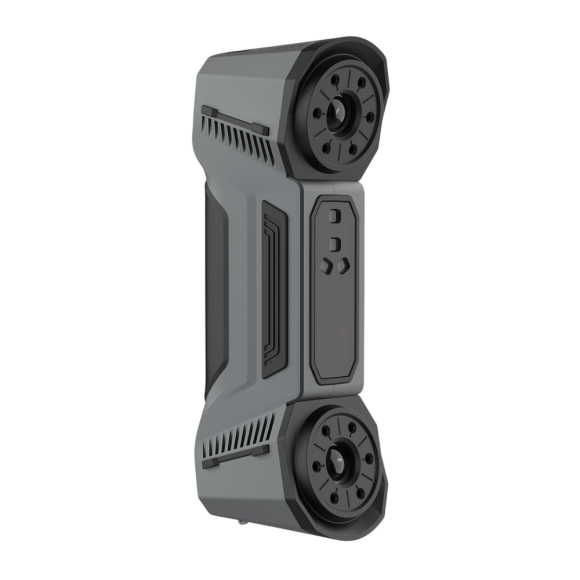

Конструктивно лазерный 3D-сканер ЭлетСкан COMBO | ЭлетСкан COMBO+ состоит из лазерных излучателей и камер, помещённых в корпус специальной формы, а также соединительных кабелей для подключения к персональному компьютеру и источнику питания. Кнопки управления расположены на верхней задней стороне сканера. Имеются индикаторы питания и расстояния сканирования, показывающие насколько далеко сканер расположен объекту сканирования. Кнопка в центре позволяет переключаться между функциями предварительного просмотра, сканирования и паузы, а двойное нажатие вызывает экран меню. В нижней части прибора располагаются разъёмы для подключения кабелей передачи данных и питания. С фронтальной стороны расположены лазерные излучатели и камеры.

Лазерный 3D-сканер ЭлетСкан COMBO | ЭлетСкан COMBO+ может использоваться для контроля геометрии, обратного проектирования, аддитивного производства и других применений в автомобильной, аэрокосмической, машиностроительной, медицинской и других отраслях.

Оборудование находится на этапе внесения в Государственный реестр средств измерений Российской Федерации.

Особенности и преимущества

Благодаря синим лазерным и инфракрасным источникам света VCSEL лазерный 3D-сканер ЭлетСкан COMBO | ЭлетСкан COMBO+ отличается высокой эффективностью и продуктивностью.

Максимальная скорость сканирования составляет до 1 860 000 измерений в секунду (ЭлетСкан COMBO) и до 3 600 000 измерений в секунду (ЭлетСкан COMBO+) в лазерном режиме и до 2 250 000 измерений в секунду при использовании инфракрасного источника света.

Режимы лазерного сканирования позволяют достигать точности промышленного уровня, что идеально подходит для метрологических применений.

Подходит для сканирования крупных объектов, а также для точного захвата, мелких деталей, глубоких объектов и поднутрений благодаря четырём режимам сканирования.

Оснащён технологией VCSEL, позволяющей сканировать человека, а также объекты с богатой геометрией без маркеров.

Качественно сканирует чёрные и отражающие поверхности.

Специальный режим сканирования при ярком освещении.

Интуитивно понятное программное обеспечение с широким набором автоматизированных инструментов, обеспечивающих плавную и простую работу. Данные сканирования можно импортировать во все основные программы для 3D-контроля и проектирования.

Компактный размер, малый вес, эргономичный дизайн, металлический корпус и ремешок на запястье обеспечивают надёжную работу для цифрового сканирования объектов различных размеров промышленного класса.

Комплектация

Стандартная комплектация:

Лазерный 3D-сканер ЭлетСкан COMBO | COMBO+

Калибровочная пластина

Соединительный кабель

Блок питания постоянного тока

Комплект специальных меток

USB-накопитель с ПО

Электронный ключ защиты ПО

Техническая документация (руководство по эксплуатации, паспорт)

Кейс для транспортировки.

Возможна индивидуальная комплектация по запросу Заказчика.

Характеристика	Значение
	ЭлетСкан COMBO	ЭлетСкан COMBO+
Стандартный режим работы (синий диапазон спектра), количество линий	13×13	25×25
Режим сканирования отверстий (синий диапазон спектра), количество линий	1
Режим сканирования с высоким разрешением (синий диапазона спектра), количество параллельных линий	7
Режим работы VCSEL	есть
Скорость сканирования, измерений в секунду лазерное сканирование инфракрасное сканирование	до 1 860 000 до 2 250 000	до 3 600 000 до 2 250 000
Область сканирования, мм лазерное сканирование инфракрасное сканирование	до 520×510 до 600×600
Расстояние до объекта, мм: режим 26 \| 50 лазерных линий режим 7 лазерных линий режим 1 лазерная линия режим VCSEL	300 200 300 300
Глубина резкости, мм лазерное сканирование инфракрасное сканирование	360 200 - 1240
Разрешающая способность, мм	до 0,02
Расстояние до точки, мм лазерное сканирование инфракрасное сканирование	0,05 – 10 0,1 - 3
Диапазон измерений геометрических размеров объектов, мм	10 - 8000
Пределы допускаемой абсолютной погрешности измерений геометрических размеров объектов, мм	±(0,020+0,030∙L¹⁾)
Пределы допускаемой абсолютной погрешности измерений геометрических размеров объектов в режиме VCSEL, мм	±(0,045+0,1∙L¹⁾)
Габаритные размеры (Д×Ш×В), мм, не более	193×63×53
Масса, г, не более	620
Напряжение питания от источника постоянного тока, В	12
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность окружающего воздуха, %	-20 - +40 не более 90
Лазерный класс	класс II (безопасный для глаз)
Режим интерфейса	USB 3.0
Выходные форматы	stl, obj, ply, asc, 3mf
¹⁾ L – длина объекта в метрах
