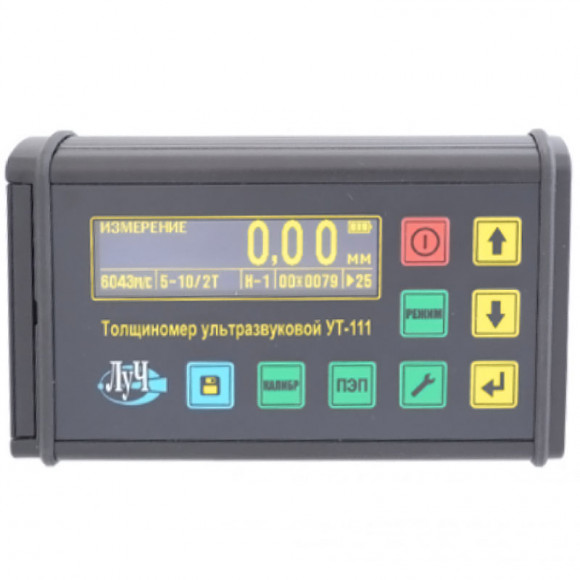

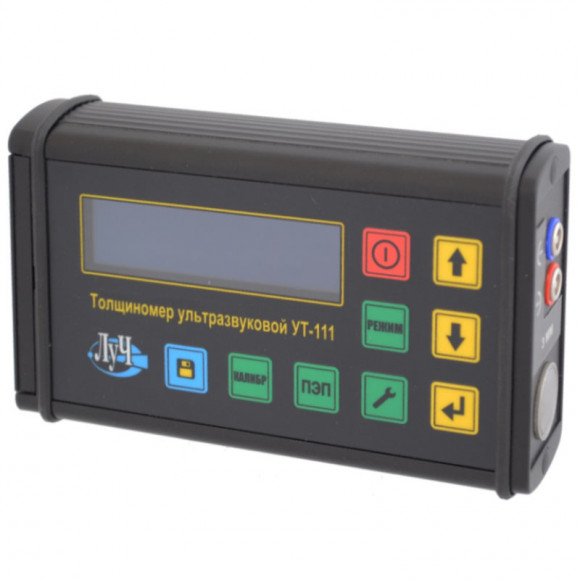

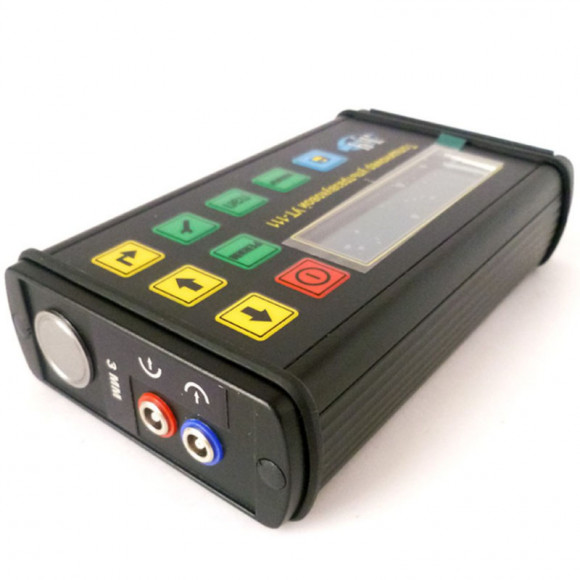

Ультразвуковой толщиномер УТ-111
0.000

Ультразвуковой толщиномер УТ-111
Описание
ХарактеристикиХар-ки
Модель УТ-111 осуществляет измерительный процесс посредством ультразвукового зондирования. Специальный преобразователь пускает сигнал и получает его обратно в виде графической индикации характеристик, когда импульс отбивается от поверхности. Он измеряет толщину объектов из металла, сплава, керамики, пластика, льда, стекла и других полимерных и композитных веществ с коэффициентом затухания УЗК на чистоте 5,0 МГц не выше 0,3 дБ/см. При этом скорость распространения проходных УЗК ровняется таким параметрам - от 100 до 9999 м/с. Для получения контрольных данных по измерению толщины достаточно иметь доступ к одной из сторон изделия.

Толщиномер эксплуатируют в закрытых цехах промышленного назначения, а также на открытом воздухе в условиях самого разнообразного климата. Он актуален в машиностроении, металлургии, химической и нефтеперерабатывающей отраслях, а также во многих других случаях, когда необходимо определить толщину объекта, его характеристики износа и поражения коррозией.



Основные характеристики прибора:

  • Компактный размер для ручного зондирования.

  • Крепкий корпус со специальной конструкцией кнопок и дисплея, которая сохраняет устройство от механических повреждений.

  • Степень защиты от пыли, влажного воздуха, грязи высокая, соответствует ГОСТам данного формата оборудования.

  • Широкий температурный диапазон функционирования.

  • Применяется для измерения толщины стенки после агрессивного коррозийного влияния.

  • Используется для подводных исследований.

  • Все средства диагностирования встроены в прибор.

  • Простая и понятная система настроек и управления.

  • Данные проверки отображаются на графическом индикаторе.

  • Дисплей яркий и подсвечивается в темное время.

  • Взаимодействие с ПК и другими гаджетами возможно через USB-порт.

  • Сохранение предыдущих настроек экспресс-контроля, память рассчитана на 10 параметров регулировки.

  • 5 режимов измерения: стандарт, дифференциальный, сканирование минимального значения, нониус, разбраковка.

  • Совместим с высокотемпературным преобразователем до 300 °С.

  • Настройка параметров чувствительности.

  • Заряд батареи возможно осуществлять через USB-порт.




Купить толщиномер УТ-111 можно по цене от производителя в компании «ВЕЛМАС». Мы гарантируем гарантийное и послегарантийное обслуживание оборудования.
Внесен в госреестр Внесен
Поверка Включена в стоимость
Производитель ООО "Научно-промышленная компания "ЛУЧ", Россия

Характеристики

Наименование характеристики Значение
Диапазон измерений толщины по стали, мм от 0,6 до 500,0
Пределы допускаемой основной абсолютной погрешности измерений толщины по стали, мм в диапазоне от 0,6 до 5,0 мм включ. в диапазоне св. 5,0 до 100,0 мм включ. в диапазоне св. 100,0 до 500,0 мм ±0,05 * ±(0,01+0,01Х) ±(0,10+0,01-х)*
Пределы допускаемой дополнительной погрешности измерений толщины со стороны шероховатой поверхности, вызванной шероховатостью поверхности Rz от 40 до 320 мкм и дополнительной погрешности измерений толщины, вызванной шероховатостью поверхности Rz от 160 до 320 мкм, со стороны противолежащей шероховатой поверхности, мм ±0,1
Пределы допускаемой дополнительной погрешности измерений толщины объектов с криволинейными поверхностями с радиусом кривизны от 20 до 30 мм, мм ±0,1
Дискретность отсчета, мм 0,01 и 0,10
Значения номинальных рабочих частот УЗ ПЭП, МГц 1,25; 2,50; 5,00 и 10,00
Параметры электрического питания: Напряжение, В -    от сети переменного тока -    встроенной аккумуляторной батареи Частота, Гц 220 3,7 50
Время непрерывной работы от аккумуляторной батареи, ч, не менее 12
Масса электронного блока, кг, не более 0,5
Габаритные размеры электронного блока, мм, не более -    длина -    ширина -    высота 150 90 40
Диапазон рабочих температур, °С от -10 до +50
* Примечание: Х - измеренное значение толщины, мм

Комплектация

Наименование и условное обозначение Количество
1 Электронный блок 1 шт.
2 ПЭП 1 шт.
3 Кабели 1 комплект
4 Блок аккумуляторный (встроенный) 1 шт.
5 Сетевой блок питания (зарядное устройство) 1 шт.
6 Программное обеспечение 1 комплект
7 Тест-образец (встроенный) 1 шт.
8 ЛИВЕ.415119.030 ПС «Толщиномер ультразвуковой УТ-111. Паспорт» 1 экз.
9 ЛИВЕ.415119.030 РЭ «Толщиномер ультразвуковой УТ-111. Руководство по эксплуатации» 1 экз.
10 Методика поверки 1 экз.
11 Чехол для электронного блока/ Кейс для переноски 1 шт.*
*Примечание: поставка оговаривается дополнительно при оформлении заказа.

Дополнительная информация

  • Мобильный прибор для экспресс-сканирования в разных условиях проверки. Применяется, чтобы определить остаточную толщину конструкций, находящихся под водой или глубоко в земле, разнообразных плавучих гидротехнических сооружений, судов, нефтедобывающего оборудования, трубопровода и других подобных приспособлений.
  • Зондирование возможно при доступе к одной стороне конструкции.
  • Прибор способен производить измерения при минимальном радиусе кривизны поверхности и относительном корродировании, шероховатости.
  • 12 часов интенсивного использования возможно при полном заряде аккумулятора.
  • Рабочий режим длится 6 секунд, а для полного цикла измерения данной модели необходимо 4с, потом происходит автоматическое отключение устройства.
  • Информацию о сканировании можно сохранять в приборе, просматривать предыдущие показатели, формировать протоколы проверки.
  • Индикация временного интервала.
  • Ударопрочный алюминиевый корпус разработан для работы в агрессивной климатической среде.
art22270:ут-111
57 053 руб.
