Ультразвуковой толщиномер Булат 1М (с цветным индикатором)
Описание
ХарактеристикиХар-ки

Ультразвуковой толщиномер Булат 1М (с цветным индикатором) является устройством неразрушающего контроля и служит для измерения толщины объектов из металлов и различных неметаллических материалов (полиэтилена, стекла и других), имеющих для доступа только одну поверхность.

Он незаменим при исследовании труб, листов, емкостей, мостовых и транспортных конструкций, элементов корпусов как при их изготовлении, так и в процессе эксплуатации. Кроме того, устройство способно работать с материалами, имеющими значительные повреждения: коррозию, накипь, изъеденных агрессивными средами.

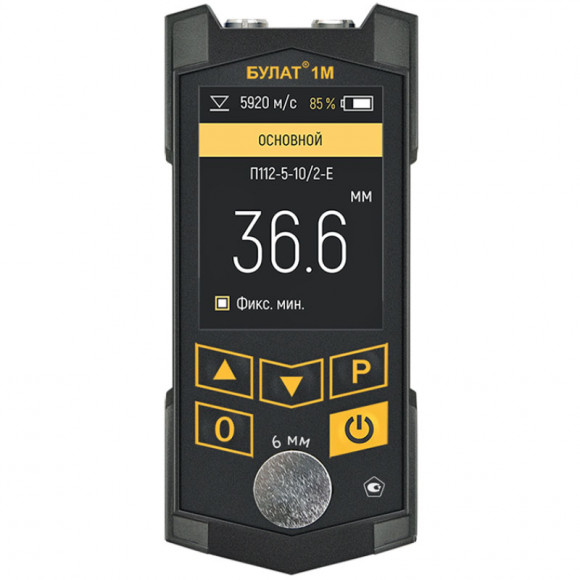

Прибор представляет собой электронный блок оригинальной геометрической формы, к которому подсоединяются различные по свойствам преобразователи (датчики). Передняя панель блока имеет цветной TFT-экран, управляющую клавиатуру и юстировочную плитку.

Принцип действия толщиномера основан на ультразвуковом импульсном эхо-методе, при этом акустическое взаимодействие осуществляется благодаря прижатию контактной плоскости датчика к поверхности проверяемой детали. Суть метода в том, что от излучающей пластины преобразователя сквозь изделие проходит импульс ультразвуковых колебаний и, отражаясь от внутренней поверхности, попадает на приемную пластину. Электронный блок преобразует время распространения волн в показатель толщины, который и высвечивается на экране.

 Характерными отличиями модели Булат 1М (с цветным индикатором) являются:


  • наличие широкого ряда износостойких преобразователей для исследования различных материалов разной толщины;
  • возможность автоматического определения вида подсоединенного датчика;
  • наличие контрастного цветного графического TFT-дисплея с диагональю 2,4” и размером 320×240 пикселей;
  • емкость памяти позволяет хранить до 30 настроек измерений и до 2 000 их результатов;
  • возможность подсоединения датчиков с отсутствием встроенной памяти (произведенных только ООО «КОНСТАНТА»);
  • регулировка чувствительности осуществляется с помощью кнопок;
  • возможность выбора дискретности и скорости ультразвука.
Внесен в госреестр Внесен
Поверка Включена в стоимость
Производитель ЗАО "Константа", Россия

Характеристики

Диапазон контролируемых толщин, Т, мм 0,5…300*
Скорость распространения ультразвука, м/с 1000–9000
Основная погрешность измерения, мм ±(0,002Т + 0,03)
Температурный диапазон, °С -20...+50°С
Габариты, мм 120 × 57 × 20
Масса с элементом питания, г 150
Питание Встроенный Li-Ion аккумулятор
Диапазон регулировки чувствительности, дб 23
* Зависит от характеристик контролируемого материала и типа преобразователя.

Комплектация

  • измерительный блок с одним преобразователем (количество и тип дополнительных преобразователей согласуется с заказчиком),
  • кабель связи с компьютером,
  • диск с программой передачи и обработки данных,
  • паспорт,
  • методика поверки,
  • сертификат Госстандарт,
  • упаковочная тара,
  • дополнительно могут быть поставлены образцы толщины (по согласованию с заказчиком).

Дополнительная информация

  • Ультразвуковой толщиномер Булат 1М (с цветным индикатором) с помощью USB-кабеля и программы Constanta-Data может подключаться к ПК для анализа данных.
  • Эргономичная форма прибора позволяет легко удерживать его и производить манипуляции с клавиатурой только одной рукой.
  • Плотное соединение исследуемой поверхности с пластиной преобразователя обеспечивается слоем контактной смазки определенного вида.
  • При бездействии устройства возможна настройка времени его отключения в интервале 1-15 мин.
  • Толщиномер имеет срок беспрерывной работы до 150 часов, диапазон рабочих температур –20...+ 50° C.
  • Питание устройства осуществляется за счет встроенного литиево-ионного аккумулятора.
