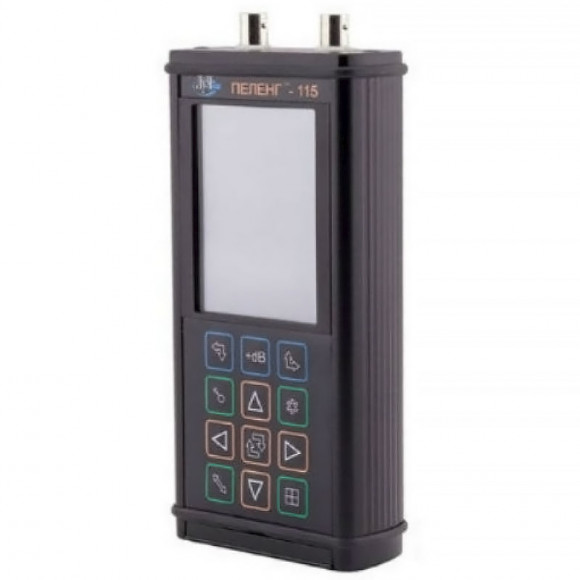

Ультразвуковой дефектоскоп Пеленг-115
Ультразвуковой дефектоскоп Пеленг-115
Описание
ХарактеристикиХар-ки
Дефектоскоп общего назначения Пеленг-115 использует все три метода измерений, которые может использовать ультразвуковой дефектоскоп: эхо-импульсный, теневой и зеркально-теневой. Принцип работы заключается в следующем: дефектоскоп посылает на подключаемый к нему пьезоэлектрический преобразователь импульс, возбуждающий в последнем акустический ультразвуковой сигнал. Ультразвуковые колебания посылаются в объект контроля, отражаются от границ сред с различными акустическими сопротивлениями и возвращаются обратно на ПЭП и передаются в дефектоскоп. С помощью аналогово-цифрового преобразователя и процессора полученный эхо-сигнал представляется в изображении, которое оператор может видеть на экране.

Дефектоскоп ПЕЛЕНГ-115 включен в государственный реестр средств измерений.

Основные преимущества ультразвукового дефектоскопа Пеленг-115 (УД2-115):

  • Прочный металлический корпус.

  • Специальные маслобензостойкие кнопки.

  • Цветной TFT дисплей с рабочей областью 70х52,2 мм и разрешением 320х240.

  • Экран обладает функцией автоповорота для удобства использования.

  • Режимы АСД, ВРЧ, глубиномера. Два строба АСД.

  • Нестабильность чувствительности дефектоскопа за 8 часов непрерывной эксплуатации не превышает ±0,5 дБ.

  • Встроенная защита от синусоидальных вибраций и индустриальных помех.

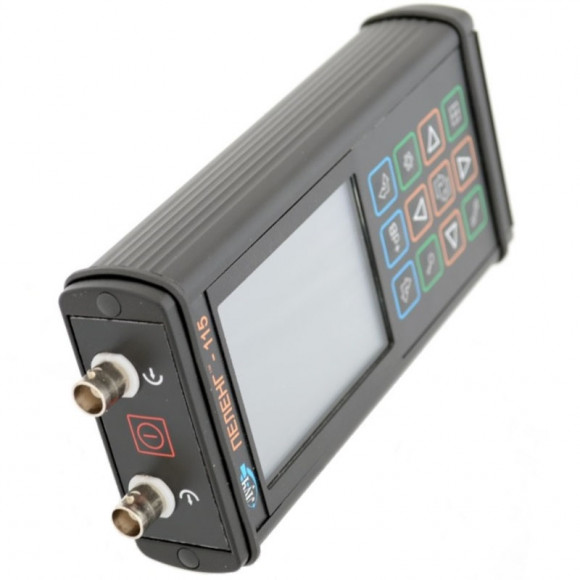

  • В отличие от многих других дефектоскопов разъемы Пеленг-115 располагаются под крышкой, защищающей их от пыли и влаги.

  • Функция скриншота текущего изображения на дисплее («заморозка»).

  • Специальный режим «Лупа» позволяет увеличивать изображение первого строба по горизонтали.

  • Звуковая сигнализация обнаружения дефекта в зоне строба.

  • Возможность работы в режиме А-скан и сохранения А-сканов в памяти прибора.

  • Формирование диаграммы АРД.






Наша компания предлагает выгодную цену на дефектоскоп Пеленг-115, быструю поставку в любой уголок России, гарантийное и постгарантийное обслуживание.
Производитель «Луч», Россия
Наличие экрана Да
Поверка Включена в стоимость
Внесен в госреестр Внесен

Характеристики

диапазон контроля (по стали) от 2 до 1500 мм
рабочие частоты 1,8; 2,5; 5,0; 10,0 МГц
диапазон рабочих частот приёмного тракта от 1,0 до 10 МГц
диапазон устанавливаемых скоростей УЗ колебаний от 100 до 15000 м/с
частота повторения зондирующих импульсов 50 Гц
диапазон регулировки усиления от 0 до 80 дБ с дискретностью 1 дБ
отсечка постоянная; 5 % высоты экрана
развертка типа А, В
диапазон задержки развертки от -30 до 1500 мм
погрешность измерения глубины залегания дефектов ± (0,5 + 0,02 H) мм
дискретность измерения расстояний 0,1 мм
диапазон регулировки ВРЧ от 0 до 60 дБ
память: – настроек – изображений развертки типа А – программ настройки типа В 200 200 50
интерфейс связи с персональным компьютером USB
размер рабочей части экрана 70,0x52,5 мм
электрическое питание: – аккумуляторное – сеть переменного тока 3,7 В 220 В, 50 Гц
время непрерывной работы не менее 12 час
диапазон рабочих температур от -10 до + 50 °С(-40 до +50 °С)*
степень защиты корпуса IP 64
габаритные размеры не более 180(205)*x85x35 мм
масса электронного блока не более 550 г (800 г)*

* версия 'Морозко' - исполнение для северных регионов

Комплектация

Дефектоскоп ультразвуковой 'ПЕЛЕНГ-115' (УД2-115) Электронный блок 1 шт.
УЗ ПЭП 3 шт. *
Кабель соединительный (УЗ ПЭП/электронный блок) 1 шт. **
Кабель соединительный (ПЭВМ/электронный блок) 1 шт.
Блок аккумуляторный (встроенный) 1 шт.
Сетевой блок питания 1 шт.
Программное обеспечение 1 к-кт
Дефектоскоп ультразвуковой 'ПЕЛЕНГ-115' (УД2-115). Руководство по эксплуатации ЛИВЕ.415119.024 РЭ 1 экз.
Дефектоскоп ультразвуковой 'ПЕЛЕНГ-115' (УД2-115). Паспорт ЛИВЕ.415119.024 ПС 1 экз.
Чехол для электронного блока 1 шт. ***
Сумка для переноски 1 шт.
* - типы УЗ ПЭП оговариваются при оформлении заказа;
** - при поставке преобразователей типа П112 кабель конструктивно может входить в состав УЗ ПЭП
*** - Поставляется за дополнительную плату по заказу Потребителя

Дополнительная информация

  • Допустимый диапазон рабочих температур: -10…50 °С.
  • Шероховатость поверхности, соприкасающейся с ПЭП, не должна превышать Rz 250 мкм.
  • Степень защиты оболочки – IP 43 (защита от попадания частиц размером ≥1 мм и дождя).
  • Область использования: металлургия, машиностроение, транспорт, энергетика и т.п.
  • Совместимые ПЭП: 1,8 МГц; 2,5 МГц; 5,0 МГц; 10,0 МГц.
  • Частота зондирующих импульсов: 50 Гц.
  • Толщина контролируемых стальных изделий: 3…1500 мм.
  • Память устройства позволяет сохранять до 200 различных настроек.
  • Вход в рабочий режим не превышает одной минуты.
  • Питание прибора происходит либо непосредственно от сети, либо от встроенного аккумулятора (3,7 В). Допускается одновременная подзарядка и эксплуатация. При питании от сети подзарядка аккумулятора производится автоматически. То же самое происходит при подключении прибора к порту USB компьютера.
  • Работа от аккумулятора (при условии полной зарядки) – не менее 11 ч.
  • Подключение к персональному компьютеру через USB-порт.
  • Для работы с ПК имеется специально разработанная для этого прибора программа «Генератор отчетов ПЕЛЕНГ-115».
Наработка на отказ составляет не менее 10 тысяч часов
