Многоканальный дефектоскоп АУИУ «СКАНЕР»
Описание
ХарактеристикиХар-ки

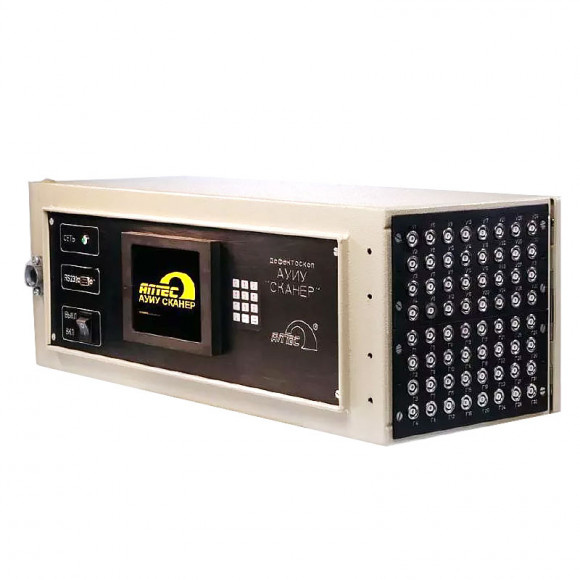

Многоканальный дефектоскоп АУИУ «СКАНЕР» представляет собой диагностическое устройство, предназначенное для обнаружения неоднородностей структуры материалов, дефектов литья и сварочных швов, а также точной локализации аномалии и измерения толщины стенок промышленных изделий в автоматическом режиме. Прибор служит основой для поточных линий диагностики со скоростью обработки исследуемых объектов до 2м/с.

Дефектоскоп, в зависимости от комплектации, оснащен электролюминесцентным дисплеем 11,7х8,8 см или жидкокристаллическим 13х10 см и герметичной клавиатурой на 12 кнопок, что делает его удобным и надежным в применении.

Отличительные особенности модели АУИУ «СКАНЕР»:

  • для работы предусмотрено 32 канала, работающих в 3 режимах — спектральный, видеорежим и радио-режим;

  • дефектоскоп оснащен 32-мя импульсными двухрежимными генераторам с напряжением импульса 200В;

  • измерения проводятся 3-мя способами — резонансно-частотным, эхо-методом и теневым;

  • широкий измерительный диапазон охватывает величины от 1МГц до 20 МГц;

  • встроенная оперативная память 64 Мб обеспечивает высокую скорость обработки данных;

  • кроме отображения результатов диагностирования на дисплее, их можно просматривать и обрабатывать на компьютере благодаря совместимости устройства с ПК;

  • полностью герметичная клавиатура пленочного типа обеспечивает защиту от проникновения пыли, влаги и разрушающих веществ;

  • время непрерывной работы в потоковом режиме составляет не менее суток;


конструкция прибора разработана для удобства и надежности в промышленном использовании в цеховых и производственных условиях.
Производитель «Алтес», Россия
Наличие экрана Да
Номинальное напряжение питания, В 220
Время работы от аккумулятора, ч 24 ч
Масса электронного блока, г 20000 г
Поверка Включена в стоимость
Внесен в госреестр Внесен

Характеристики

Технические характеристики
Количество каналов до 32
Режимы работы видео, радио, спектр
Реализуемые методы резонансно- частотный, эхо, теневой
Генератор ударных импульсов
Напряжение импульса 200 В
Длительность импульса 50…500 нс
Режимы работы генераторов последовательный, одновременный
Блок формирования строб импульсов
Дискретность формирования стробов 25 нс
Длительность строба 100 нс … 800 мкс
Количество строб импульсов в каждом канале до 7
Блок измерения времени
Дискретность измерения времени 25 нс
Интервал измерения времени 100 нс … 1 мс
Диапазон установки скорости звука 1000…9999 м/с.
Блок измерения частоты
Дискретность измерения частоты 10 кГц, 20 кГц, 40 кГц
Диапазоны измерения частоты 1.0…5.0 МГц
1.0…10.0 МГц
1.0…20.0 МГц
Усилитель
Диапазон регулировки усиления 85 дБ
Полоса пропускания 1.0 … 20.0 МГц
Длительность развертки 15…1000 мкс
Длительность задержки развертки 0…500 мкс
Блок временной регулировки чувствительности
Диапазон регулировки коэффициента усиления ВРЧ 80 дБ
Временной интервал регулировки коэффициента усиления ВРЧ 2 мкс … 800 мкс
Количество точек ВРЧ до 8
Аналого-цифровой преобразователь
Разрядность АЦП 10
Точность ± 1 разряд
Частота дискретизации 40…80 Мгц
Микроконтроллер
Разрядность 32
Тактовая частота 90 Мгц
Оперативная память 64 МБ
Дисплей
Исполнение электролюминесцентный, размером 117 х 88 мм или цветной жидкокристаллический, размером 130 x 100 мм
Клавиатура
Исполнение пленочная, герметичная, 12 клавиш
Габаритные размеры 620 х 210 х 230 мм
Масса 20 кг
Напряжение питания 220 В ± 10%
Потребляемая мощность 300ВА
Время непрерывной работы не менее 24 час

Дополнительная информация

  • Многоканальный дефектоскоп АУИУ «СКАНЕР» может совмещенно работать с компьютером путем прямого подключения — данные диагностики можно смотреть и обрабатывать сразу в ПК.
  • Существует возможность подключения дополнительных датчиков — поворотных, расстояний, фотозатворных и дефектоотметчиков.
  • При необходимости возможно присоединение управляющего блока для внешних механических устройств.
