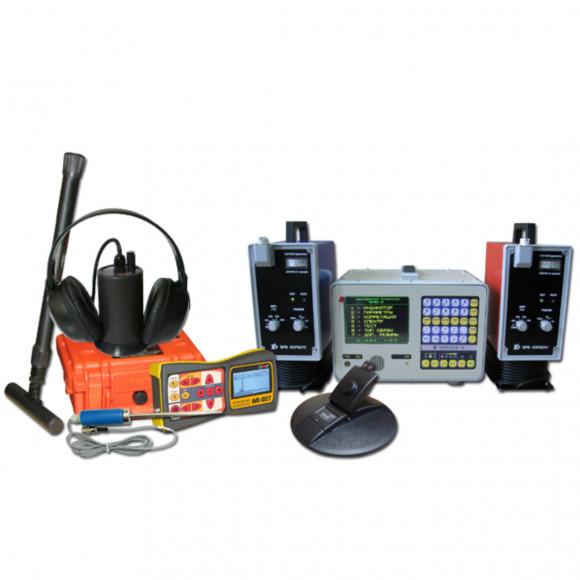

Корреляционный течеискатель "Коршун-12MТА"

Назначение

Течеискатель «КОРШУН-12MТА» предназначен для определения координат утечек корреляционным и акустическим способами в подземных напорных стальных, чугунных и пластмассовых трубопроводах систем тепло-, водо-, нефтепродуктоснабжения независимо от глубины их прокладки, вида грунта, определения точного местоположения трубопровода и глубины его залегания, поиска люков колодцев под слоем снега, грунта, асфальта.

Основные особенности и преимущества

По сравнению с известными европейскими, канадским, японскими аналогами «КОРШУН-12MТА», как и корреляционные течеискатели типа «КОРШУН-8» – «КОРШУН-11МТА», имеет расширенную комплектность, расширенный температурный диапазон работы, а также имеет лучшие показатели чувствительности и точности при обнаружении утечек.

Течеискатель «КОРШУН-12MТА» превосходит приборы «КОРШУН-8» – «КОРШУН-11МТА»:

• улучшенные показатели чувствительности;
• имеет меньшее энергопотребление, большее быстродействие, позволяет сохранять в постоянной памяти сигналы утечек (выполняя функцию плеера);
• оснащен новой программой по созданию протоколов и базы протоколов с географическими картами прокладки трасс трубопроводов.

Температура работы электронных блоков: от -30 °C до +50 °C, датчиков: от -40 °C до +140 °C. Температура хранения: от -40 °С до +60 °С. По этим характеристикам приборы других производителей существенно уступают приборам «КОРШУН-12ТА». Исполнение – пыле-, влаго- и вибро- защитное.

Базовый комплект обеспечивает поиск утечек в пластмассовых и других немагнитных трубах без использования гидрофонных датчиков.

В прибор встроены цифровые фильтры, которые автоматически «настраиваются» на частотную полосу сигнала утечки.

С целью преемственности с ранними моделями сохранены клавиатура и интерфейс.

Принцип действия

Истекаемая под давлением из трубопровода транспортируемая среда создает гидравлические осесимметричные поперечные волны и вибрации стенок трубопровода, которые преобразуются в электрические сигналы вибродатчиками, устанавливаемыми на трубу с помощью магнитных держателей или специальных механических держателей. Эти сигналы после обработки передаются в блок оператора по радио, где обрабатываются и используются для определения координаты утечки от одного из датчиков.

Общая характеристика комплекта

Прибор «КОРШУН-12MТА»:

• имеет высокое быстродействие, точность и шумозащищенность при определении координаты утечки корреляционным методом;
• предоставляет возможность как для автоматической, так и ручной установки добротных цифровых фильтров, при этом прибор автоматически «настраивается» на полосу частот сигналов, которые генерируют утечки;
• имеет встроенные цифровые спектранализаторы с высоким быстродействием и высокой разрешающей способностью для определения частотных спектров сигналов утечки;
• имеет полосу частот выносных и встроенных блоков от 5 Гц до 4500 Гц;
• имеет режим двухканального осциллографа с возможностью наблюдения и оценки выходных сигналов прибора и вибродатчиков;
• содержит кроме двух радиоканалов для передачи сигналов от датчиков в блок оператора также и кабельную катушку с предварительным усилителем для передачи сигналов из радионедоступных помещений и для резерва;
• определяет местоположения и глубины залегания скрытых коммуникаций (кабельные линии, трубопроводы из электропроводных материалов) на глубине до 6 м и удалении до 5 км от места подключения генератора;
• позволяет обследовать участков местности перед проведением земляных работ;
• позволяет найти места пересечения трубопроводов и кабеля;
• позволяет обнаруживать места разгерметизации трубопроводов на глубине до 6 метров акустическим методом;
• позволяет осуществить контроль состояния запорной арматуры.
• позволяет обнаруживать люки колодцев под слоем снега, грунта, асфальта.
