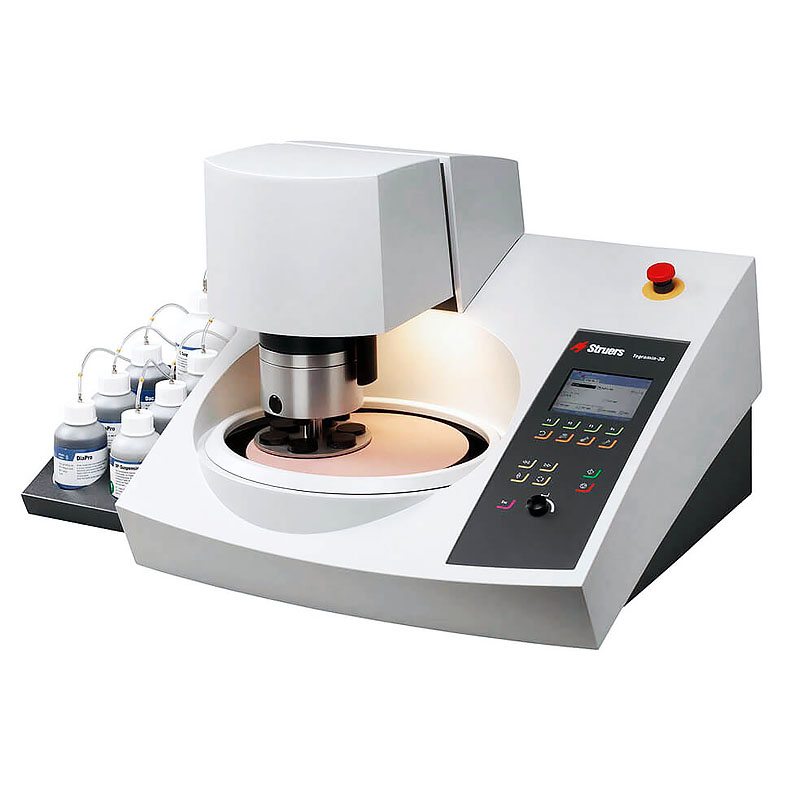

Шлифовально-полировальная система Tegramin

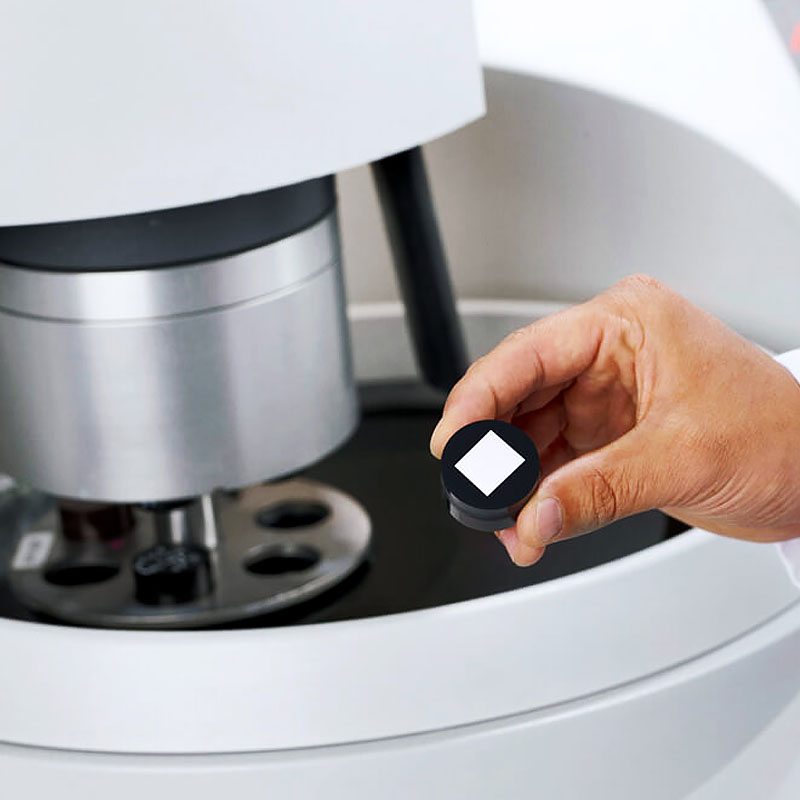

Шлифовально-полировальная система Tegramin бельгийской компании Struers относится к автоматическим устройствам высокой точности для пробоподготовки заготовок из различных материалов. Образцы, полученные в результате разрезания, горячей запрессовки или холодной заливки, с помощью этой системы доводятся до идеального состояния методами шлифования и полирования, а далее подвергаются изучению свойств, качеств, структуры их материалов.

Компания Struers (Бельгия), изготовляющая такое оборудование и расходные материалы к нему, является мировым лидером в данной отрасли, имеет широкую дилерскую сеть, представительства в 24 странах мира и высокопрофессиональную службу сервиса.

Устройства серии Tegramin отличаются простотой в применении и высокой функциональностью, в их работе используется ряд инноваций, облегчающих работу как с единичными образцами, так и с сериями.

В систему Tegramin входит три разновидности приборов:

• Tegramin-20 – станок, использующий диск диаметром 200 мм и позволяющий обрабатывать одновременно до 4 образцов диаметром до 40 мм;
• Tegramin-25 – прибор с диаметром диска 250 мм и возможностью обрабатывать 6 единичных заготовок диаметрами 40 мм или 3 образца по 50 мм каждый;
• Tegramin-30 – устройство, предназначенное для обработки 6 единичных образцов диаметром 50 мм и имеющее диаметр рабочего диска 300 мм.

Серия снабжена модификациями станков с откидными защитными экранами, что существенно повышает безопасность работы с приборами.

Tegramin включает в себя 3 вида дозирующих модулей с различными комбинациями DP- и OP-помп для подачи к месту шлифовки и полировки лубрикантов, алмазных и оксидных суспензий. Система снабжена автоматической настройкой дозировки жидкостей, что позволяет оптимизировать их расход и сократить время обработки образцов.

Программное обеспечение позволяет по окончании работы изменить направление движение помп и втянуть остатки суспензий в форсунки, это препятствует засорению форсунок остатками абразивов. Также с помощью программ можно управлять промывкой трубок, причем проводить очистку тех из них, которые были задействованы в последнем цикле работ.

Кроме того, система Tegramin включает в себя широкий ассортимент сопутствующих приспособлений, позволяющих из разнообразных продуктов серии полностью собрать необходимый комплекс оборудования для решения конкретных задач.

Характерные особенности модульной шлифовально-полировальной системы Tegramin:

• широкий модельный ряд устройств и приспособлений дает возможность не только легко комбинировать приборы в соответствии с поставленными производственными задачами, но и дооснащать уже имеющуюся систему новыми модулями под вновь возникшие требования;
• изменяемые скорости вращения рабочего диска и вращателя образцов позволяют при обработке заготовок учитывать их материал. так, особо чувствительные материалы обрабатываются на малых скоростях, а быстрая подготовка проводится на больших;

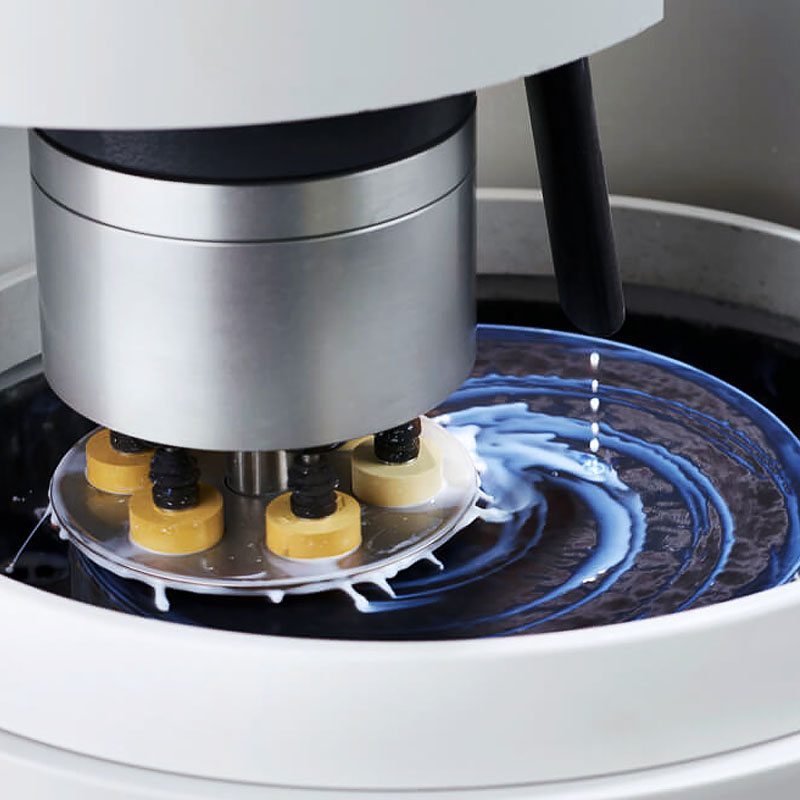

• держатели образцов могут вращаться как против, так и по часовой стрелке. после установки вращателей заготовок в рабочее положение происходит их полная автоматическая фиксация;
• режим горизонтального позиционирования вращателей образцов относительно диска позволяет использовать рабочую поверхность диска максимально эффективно;
• двухколонная конструкция базы станков позволяет максимально точно передвигать систему держателей и вращателей образцов вдоль колонн, что обеспечивает получение идеальной поверхности заготовок и предотвращает лишние шумы;
• исполнение базы из сплава Alsimg делает ее высокопрочной и химически стойкой, что гарантирует максимальный срок службы;
• интегрированный специальный датчик измеряет уровень снятия материала в диапазоне 50 - 5000 мкм, что сокращает время шлифовки. это важно при обработке различного количества образцов и позволяет удалять нужное количества материала за минимальное время;

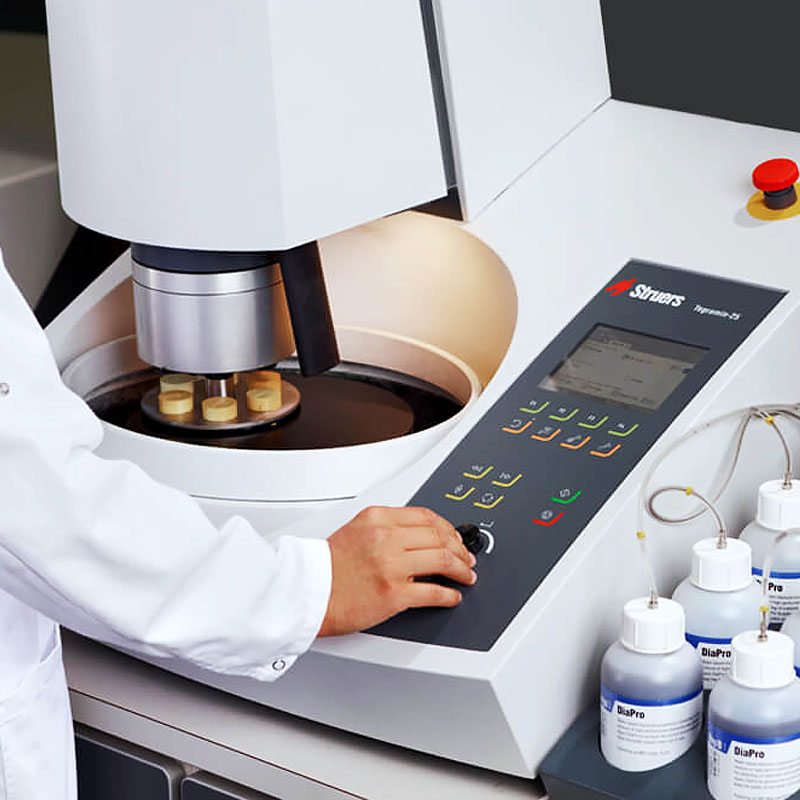

• информативный цветной tft-экран и сенсорная панель управления с поворотно-нажимной кнопкой дают возможность точно настраивать параметры процесса и отслеживать его результаты;
• наличие в ассортименте оборудования Struers рециркуляционной охлаждающей системы позволяет работать в условиях с малым напором воды или вообще без водопровода, а также избегать засорения сливной системы устройств мелким мусором;
• системы очистки и промывки станка и режим просушки шлифовального диска обеспечивают поддержание чистоты и быстрое приведение устройства в рабочее состояние;
• конусообразные тяжелые md-диски не подвержены быстрому нагреву и легко поддаются замене;
• модели с защитным экраном для рабочей зоны отличаются повышенной безопасностью, в автоматическом режиме прибор не включится, пока экран не будет опущен и отключится при его поднятии;
• небольшие размеры и вес позволяют монтировать и эксплуатировать устройства системы Tegramin не только в лабораторных, но и в производственных условиях.
