Микроскопы отсчётные МПБ предназначены для измерения линейных размеров в отражённом свете, в том числе для измерения диаметра отпечатка (лунки), образуемого на поверхности различных металлов при определении твёрдости по методу Бринелля. Микроскопы предназначены для рассмотрения с увеличением 20, 40, 50, 100 или 200 крат различных предметов и оценочных или точных измерений их линейных...
Полное описание
Внесен в госреестрВнесен
Производитель«Восток-7», Россия
В наличии
Артикул: артикул_01
Цена от 19.09.2023, для уточнения актуальной стоимости просим связаться с менеджером.
67 900 руб.
РРЦ в базовой комплектации
-+Купить
Запросить КП
Запросить видеодемонстрацию прибора
  • Обзор
  • Характеристики
  • Отзывы0
«Восток-7», Россия

Описание средства измерений

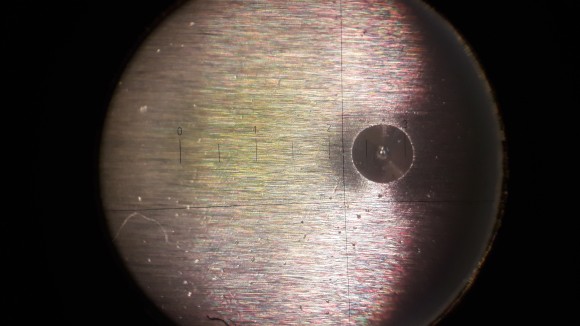

Принцип действия микроскопа основан на определении линейных размеров изображения объектов, в том числе отпечатка, получаемого от вдавливания шарика в исследуемый материал под определённой нагрузкой, по шкалам сетки и микрометрического винта или с помощью программного обеспечения камеры, используемой вместо объектива.
Модификации микроскопов отсчётных МПБ отличаются диапазонами измерений, ценой деления шкалы сетки объектива, наличием сменных объективов и осветителя.

Наиболее частое применение: измерение диаметра отпечатка (лунки), образуемого на поверхности различных металлов при определении твёрдости по методу Бринелля. Также микроскопы могут быть использованы с целью:

  • изучения и измерения микрообъектов бесконтактным способом;
  • проверки печатных плат;
  • контроля печати в бумажной и текстильной промышленности;
  • проведения опытных и криминалистических экспертиз.

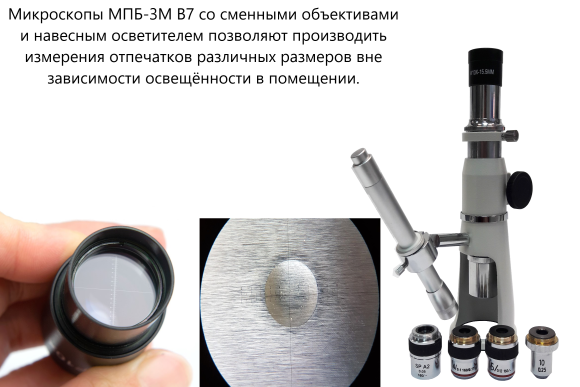

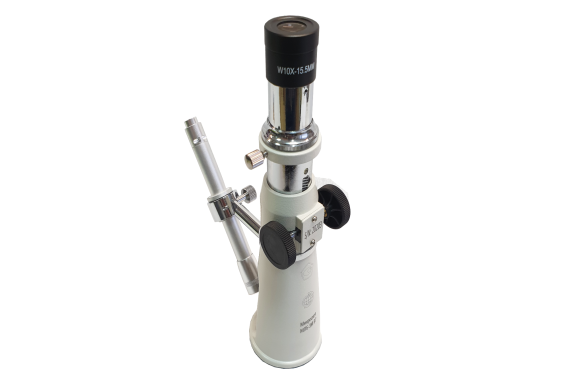

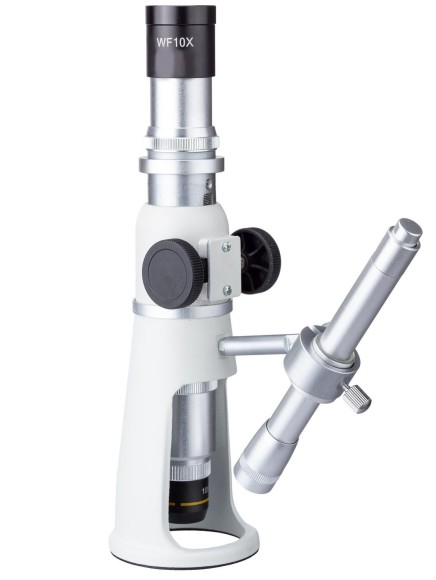

МПБ-3М В7 с окуляром - фокусировка микроскопов на измеряемом объекте осуществляется вручную с помощью фокусировочного механизма. Микроскоп оснащён визирной шкалой на 100 единиц, цена деления зависит от увеличения объектива, установленного в микроскоп. Просветлённая оптика и навесной осветитель позволяют улучшить контрастирование и проводить измерения вне зависимости от степени освещённости объекта контроля. Два штатных сменных объектива (2х и 5х), три сменных объектива по заказу (4х, 10х, 20х) и цифровая камера (2 Мп USB 2.0) по заказу. Эту модель рекомендуется использовать для замера отпечатков d≤5 мм по ГОСТ 9012-59 и иных объектов, линейные размеры которых менее ≤5 мм. Рекомендуется использовать с наконечниками шариковыми D=1,0 мм; D=2,0 мм; D=2,5 мм и D=5,0 мм по ГОСТ 9012-59.

Метрологические характеристики микроскопов модификации МПБ-3М В7 с окуляром:

Наименование характеристики

Значения с применением объектива

10×

20×

Диапазон измерений, мм

от 0 до 5

от 0 до 2,5

от 0 до 2

от 0 до 1

от 0 до 0,5

Цена деления шкалы сетки, мм

0,05

0,025

0,02

0,01

0,005

Пределы допускаемой абсолютной погрешности измерений, мм:

− при измерении от

0 до 0,2 мм включ. (на любом интервале шкалы);

− при измерении св. 0,2 мм до верхнего предела измерений включ.;

− при измерении от 0 до 1 мм включ. (на любом интервале шкалы);

− при измерении св. 1 мм

до верхнего предела измерений включ.




-




-




-




±0,01




±0,005

-

-

-

±0,03

±0,015

±0,05

±0,025

±0,02

-

-

±0,20

±0,05

±0,04

-

-


Основные технические характеристики микроскопов модификаций МПБ-3М В7 с окуляром


Наименование характеристики

Значения с применением объектива

10×

20×

Увеличение окуляра

10×

Фокусное расстояние окуляра, мм, не более

25

Увеличение микроскопа

20×

40×

50×

100×

200×

Рабочее расстояние до объекта, мм

21,5

31,2

23,3

18,5

7,0

Диаметр поля видимости объекта (при использовании окуляра), мм, не менее

8

4,5

3,5

2

0,8

Диапазон фокусировки, мм

30

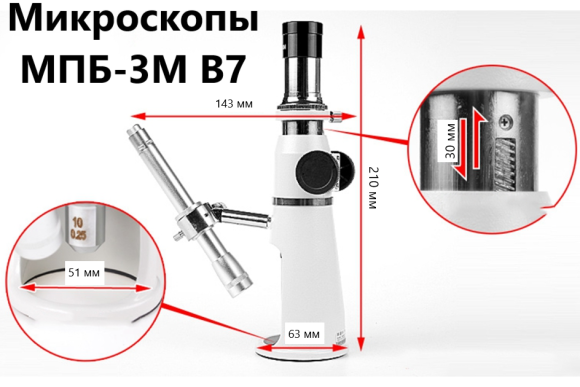

Габаритные размеры, мм, не более

- высота микроскопа

- диаметр основания

220

63

Масса микроскопа (нетто), кг, не более

0,65

Масса микроскопа с принадлежностями

(брутто), кг, не более

0,95

Условия эксплуатации:

- температура окружающей среды, ºС

- относительная влажность, %, не более

от +15 до +25

80

Средний срок службы, лет, не менее

10

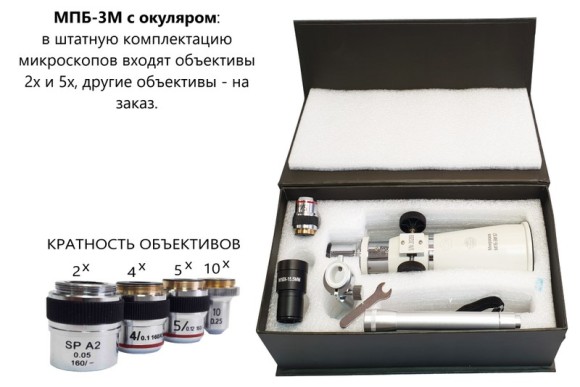

Комплектация:

Наименование комплектующих

Обозначение

Количество

Микроскоп отсчётный

МПБ

1 шт.

Руководство по эксплуатации

МПБ.00.001 РЭ

1 экз.

Руководство оператора*

МПБ.00.001 РО

1 экз.

Методика поверки

МП 38-233-2021

1 экз.**

Программное обеспечение AmScope, компакт-диск

-

1 шт. *

Осветитель, ключ, элементы питания ААА (2 шт.)

1 комплект ***

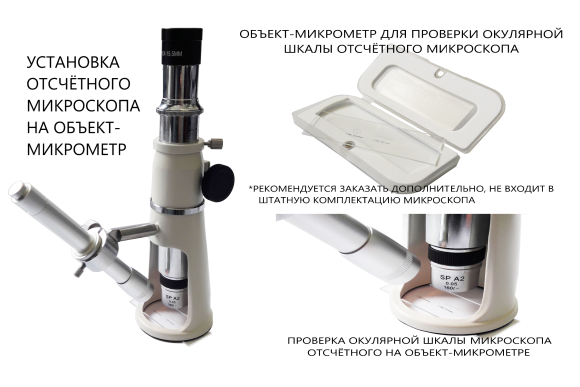

ОМО (объект-микрометр для отражённого света)

1 шт. **


* Поставляется для микроскопов модификации МПБ-3М В7 укомплектованных цифровой камерой.

** Поставляется по индивидуальному заказу.

***В штатную комплектацию микроскопов модификации МПБ-3М В7 с окуляром входят объективы 2х и 5х, микроскопов модификации МПБ-3М В7 укомплектованных цифровой камерой штатно входит объектив 4х. Осветитель и ключ для его монтажа входят в штатную комплектацию, элементы питания заказываются дополнительно.
