Применение инструмента особенно необходимо на тех производствах, где от качества измерения глубин высокоточных заготовок зависит работа сложных устройств. В таких случаях необходимо точное измерение всех параметров заготовок: определение глубины всевозможных углублений, канавок и пазов. Глубиномер входит в перечень инструментария первой необходимости для токарей, фрезеровщиков, автомехаников, слесарей, работающих в сфере машиностроения и других областях, где проектируют и производят детали сложной конфигурации.
Глубиномеры применяются не только для измерения пазов и различных углублений, но и для определения размеров выступов на заготовках. А3-Допуск-1 показывает максимально точные значения и имеет нулевую или близкую к нулю погрешность, которая не влияет на качество сборки конструкции.
Индикаторный глубиномер А3-Допуск-1 удобен в работе, так как полученные значения сразу выводятся на индикатор, напоминающий циферблат. В нем две шкалы. Основная показывает величины в миллиметрах, вспомогательная - в сантиметрах.

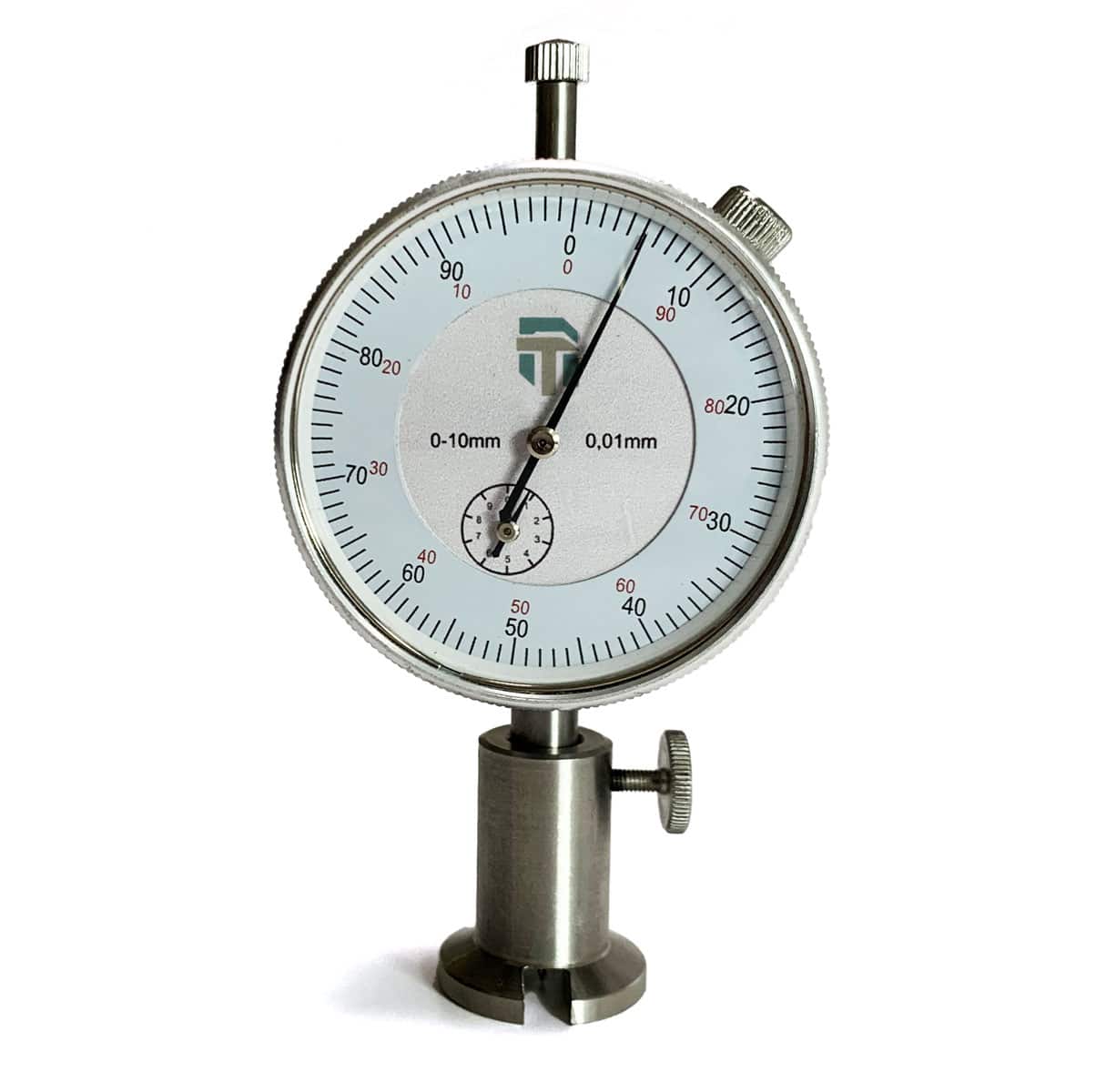

В конструкции прибора выделяют:

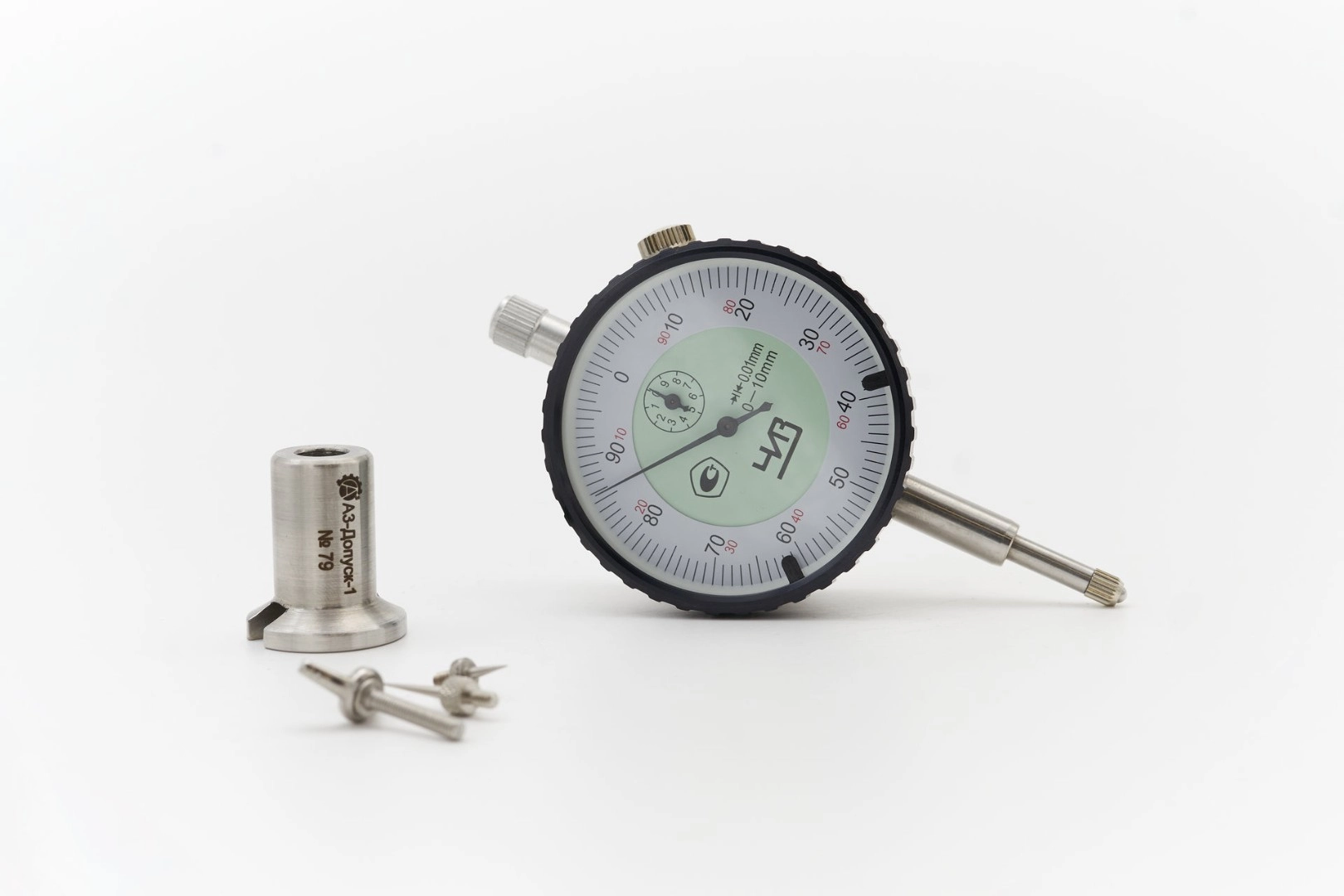

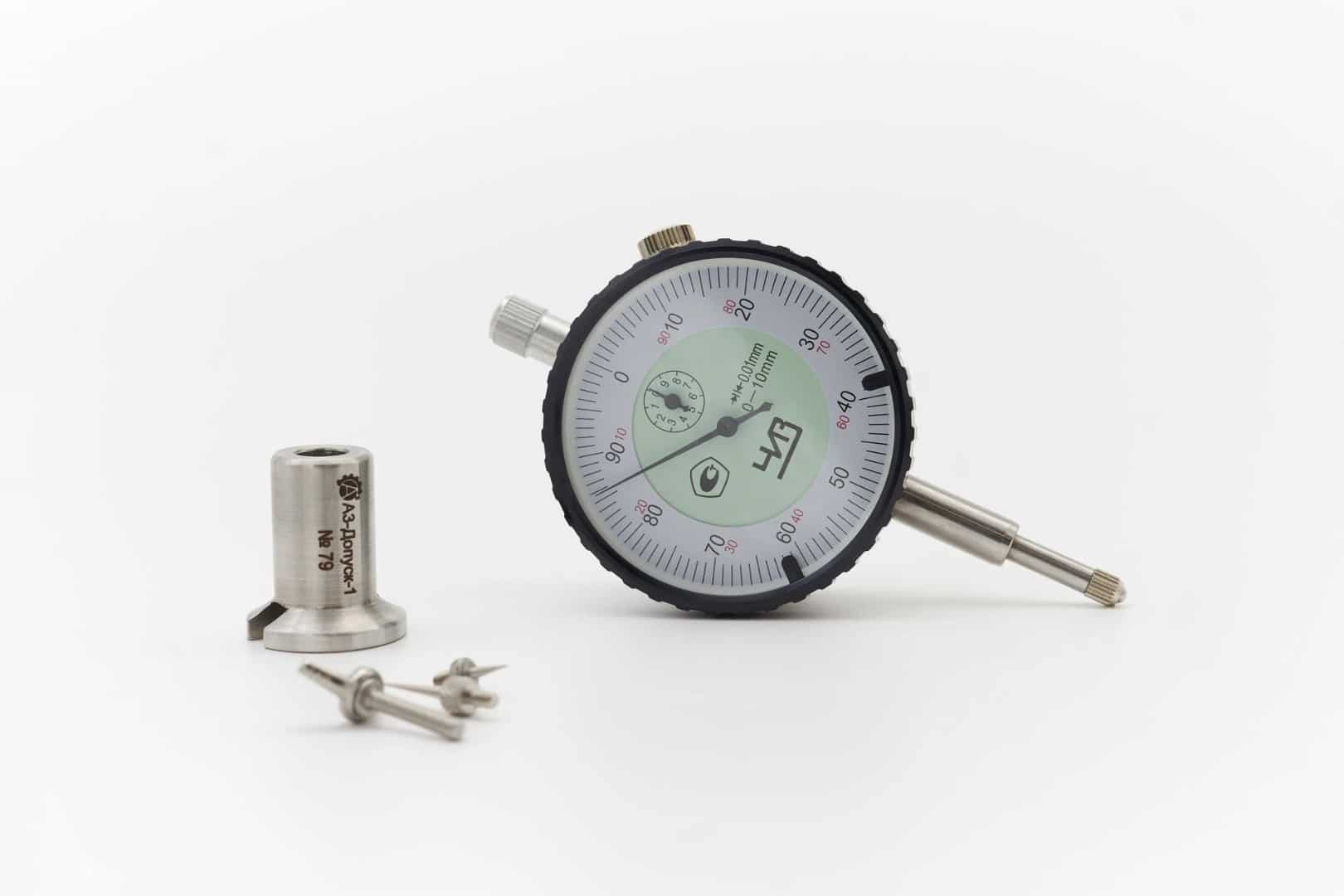

1 – головка; 2 – основной циферблат; 3 – стрелка-индикатор; 4 – опорная насадка; 5 – индентор; 6 – винт для фиксации ободка; 7 – малый циферблат; 8 – неподвижный кожух штока; 9 – винт для фиксации насадки.
В основу метода положена фиксация перемещения индентора при установке прибора на поверхность контролируемого изделия. После настройки глубиномер устанавливается на объект опорной площадкой из которой под воздействием пружины выдвигается индентор игольчатого типа. Перемещение индентора останавливается в момент его касания твердой части изделия не подверженной коррозии либо же дна паза или отверстия. Глубина на которую выдвинулся индентор фиксируется на индикаторе часового типа. С помощью индикаторной модели А3-Допуск-1 можно измерить величины до 8 мм.
Проведение измерения глубины отверстий и пазов:
- Установить прибор на контролируемый объект так чтобы индентор попал в отверстие или паз, плотно прижать опорную насадку к поверхности.
- Зафиксировать значения глубины. Малый циферблат отображает значения в целых миллиметрах, основной – в сотых.
- Провести несколько измерений определив максимальное значение глубины отверстия или паза.
Важно помнить, что глубиномеры – измерительные инструменты, наделенные высокой чувствительностью. Наличие даже небольших посторонних частиц может исказить данные. Все подлежащие измерениям пазы и отверстия должны быть тщательно очищены от мелкого мусора, чтобы щуп полностью упирался в дно.
Необходимо также обращать внимание и на температурные условия, в которых проводятся измерения. Металл остается стабильным при температуре от +5 до +25 градусов. Более низкие или высокие температуры приводят к его сжиманию или расширению. Поэтому снятия показаний в условиях жары или холода следует по возможности избегать.

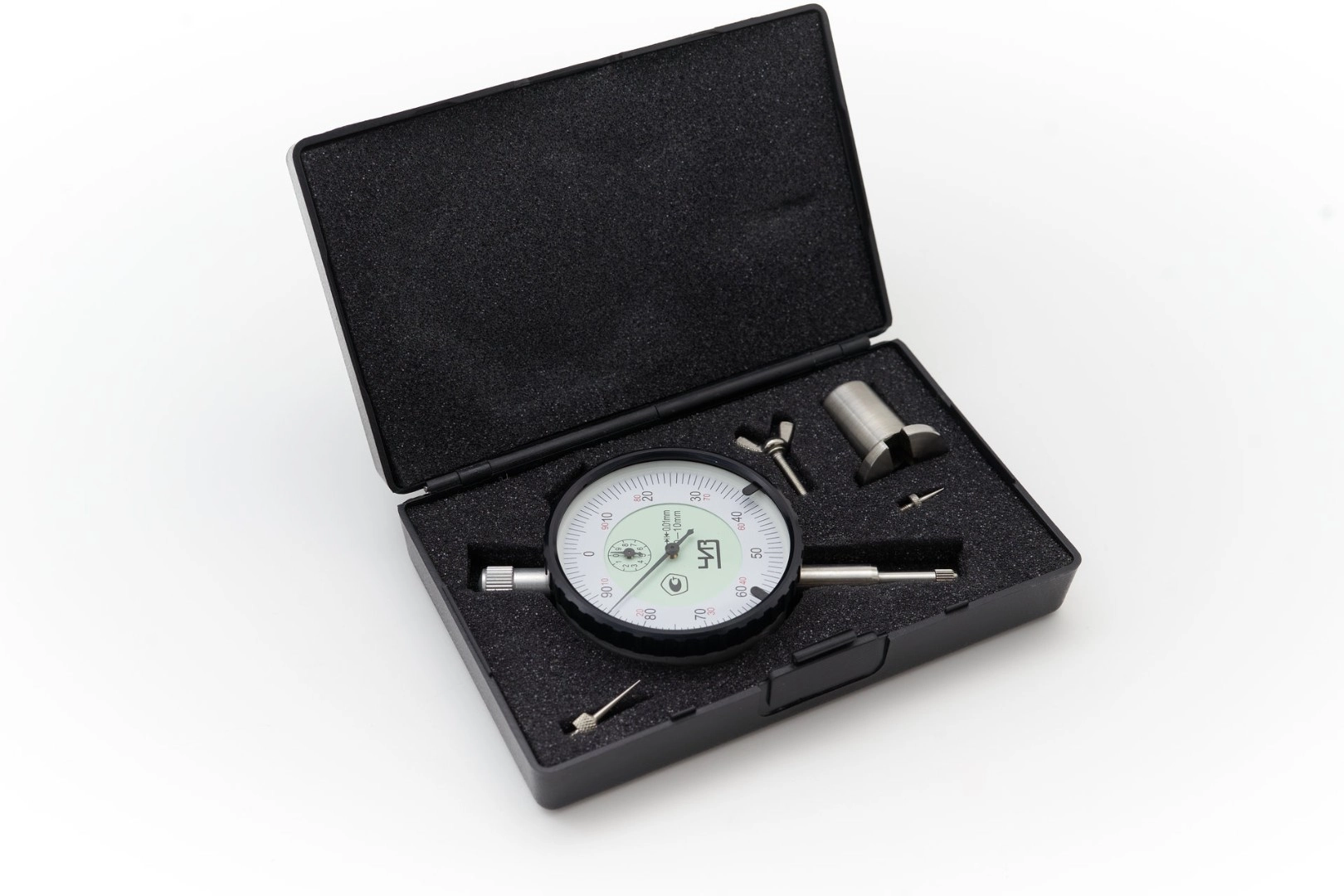

Стандартный комплект поставки:
- глубиномер А3-Допуск-1
- опорная насадка (диаметр на выбор заказчика)
- металлическая коробка
- руководство по эксплуатации совмещенное с паспортом
Дополнительные опции:
- оформление калибровки
- дополнительные опорные насадки
Элементарная конструкция делает индикаторный глубиномер А3-Допуск-1 интуитивно понятным и удобным в обращении даже при отсутствии навыков эксплуатации глубиномеров. В любых экстремальных полевых условиях прибор сохраняет точность измерений и возможность оперативного контроля глубины дефектов в различных материалах. Простота устройства прибора гарантирует отсутствие поломок в течение длительного периода эксплуатации.
