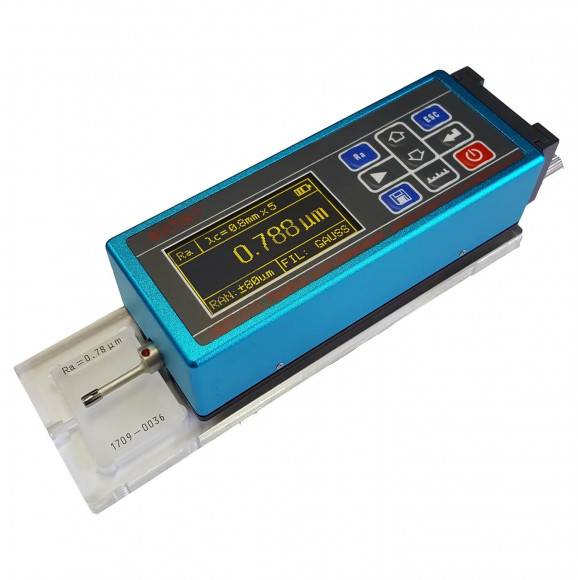

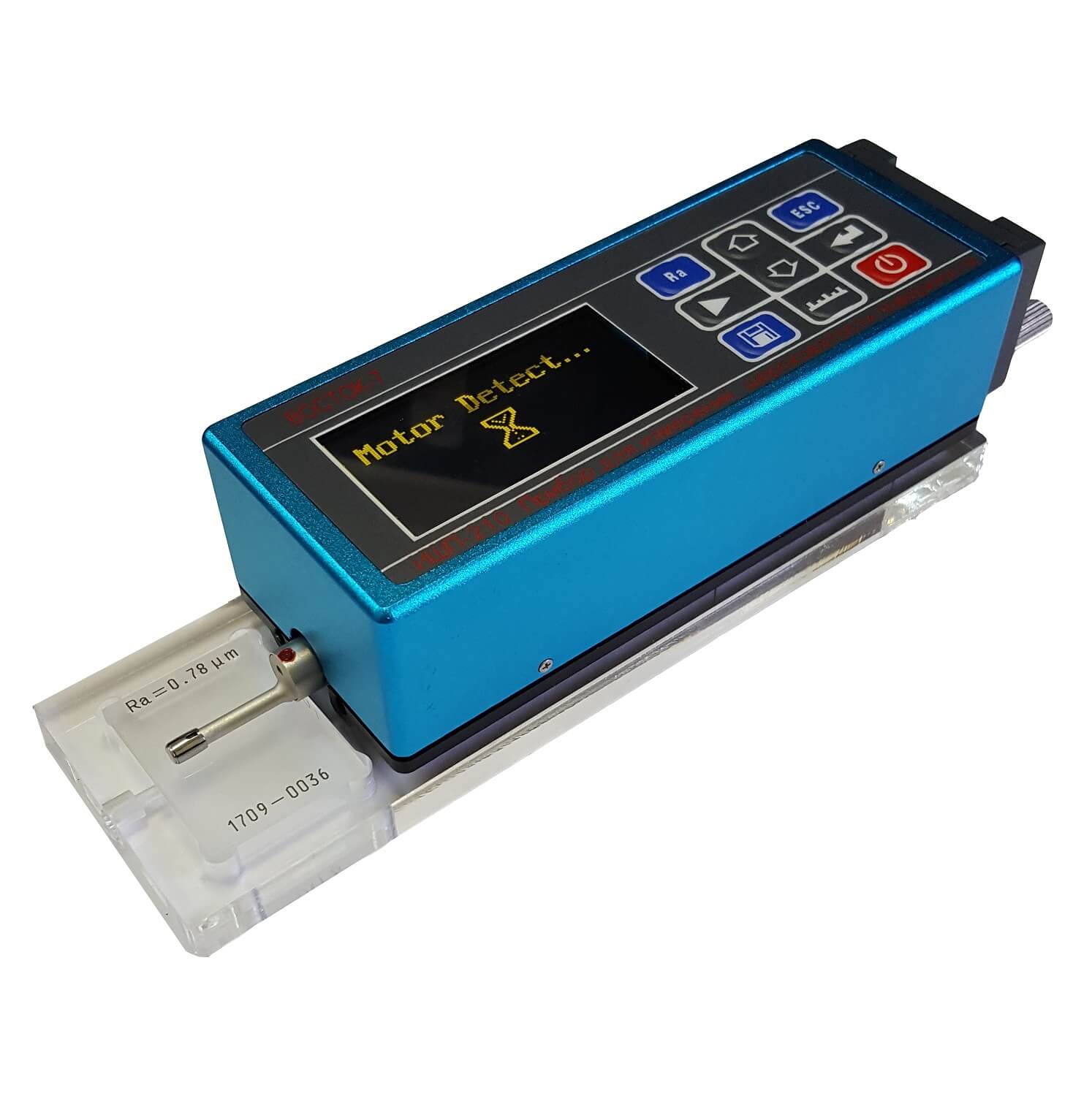

ИШП-210 прибор для измерений шероховатости поверхности (профилометр)

Скачать инструкцию

Состояние в реестрах: Внесено в Государственный реестр СИ РФ

НАЗНАЧЕНИЕ. Приборы для измерений шероховатости поверхности ИШП (далее - приборы, профилометры) предназначены для измерений параметров шероховатости поверхностей изделий, сечение которых в плоскости измерения представляет собой прямую линию (образующие цилиндрических поверхностей, отверстия, плоские поверхности, криволинейные поверхности в пределах хода щупа), а также пазах и углублениях механизмов. Прибор предназначен для измерения и оценки текстуры поверхности и должен использоваться только в этих целях. Прибор применим для измерения поверхностей всех видов металлов и неметаллов.

ОПИСАНИЕ. Принцип действия приборов основан на ощупывании неровностей измеряемой поверхности алмазной иглой измерительного щупа и преобразовании возникающих перемещений и колебаний щупа в изменения электрического напряжения, пропорциональные этим перемещениям, которые преобразуются микропроцессором приборов.

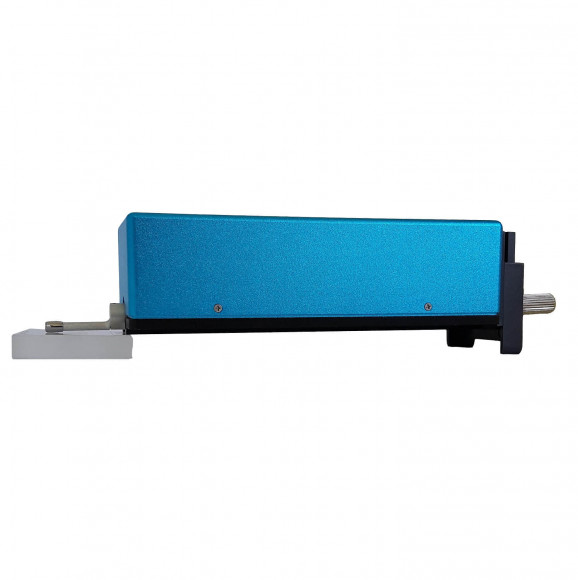

При проведении измерений приборы устанавливаются на измеряемую поверхность. Датчик, расположенный внизу приборов, перемещается по поверхности с постоянной скоростью. Результаты измерений отображаются на дисплее. Профилометр совместим со стандартами ISO, DIN, ANSI и JIS и широко используется на производстве для измерения шероховатости поверхности различных деталей, обработанных машиной, расчёта соответствующих параметров в соответствии с выбранными условиями измерения и чёткого отображения всех параметров измерения.

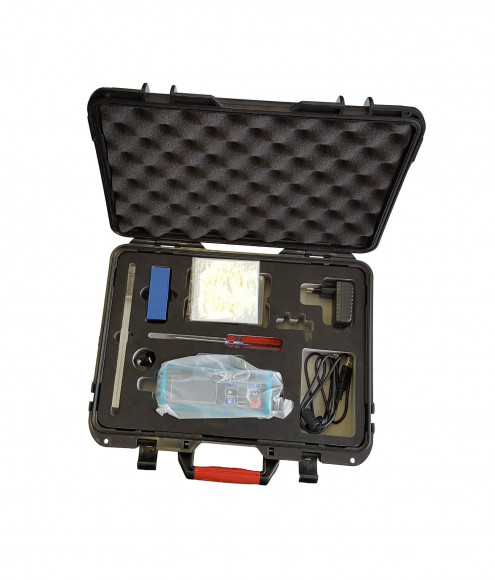

Приборы выпускаются в трёх модификациях ИШП-6100, ИШП-210 и ИШП-110, отличающихся техническими и метрологическими характеристиками. Все приборы для измерений шероховатости поверхности комплектуются установочными мерами шероховатости поверхности (сравнения), необходимыми для подготовки приборов к измерениям.

Приборы модификации ИШП-210 предназначены для измерений параметров шероховатости не только на поверхности контролируемой детали, но и сложных поверхностей: измерений в отверстиях, в пазах, на криволинейной поверхности.

• Измеряет 14 параметров шероховатости поверхности: Ra, Rz, Rq, Rt, Rp, Rv, R3z, R3y, Rz(JIS), Rs, Rsk, Rku, RSm, Rmr;
• Измерение на плоских и изогнутых поверхностях;
• Рабочий режим эксплуатации - при положительных и отрицательных температурах окружающей среды;
• Питание приборов осуществляется от встроенного аккумулятора;
• Ручное или автоматическое (через 10 минут после последнего нажатия клавиши) выключение;
• Большой объём памяти для хранения и запас мощности – возможность непрерывной работы до 20 ч.;
• Наличие различных типов датчиков для измерений на изогнутых поверхностях и в отверстиях, измерительный штатив, принтер и программное обеспечение для анализа результатов измерений (дополнительные опции).
• Возможность крепления прибора в измерительном штативе (дополнительная опция) для более точного позиционирования прибора относительно измеряемой детали, и тем самым, увеличения точности измерения профиля поверхности изделий сложной геометрической формы и малых размеров, из-за чего размещение прибора непосредственно на измеряемой поверхности не представляется возможным;

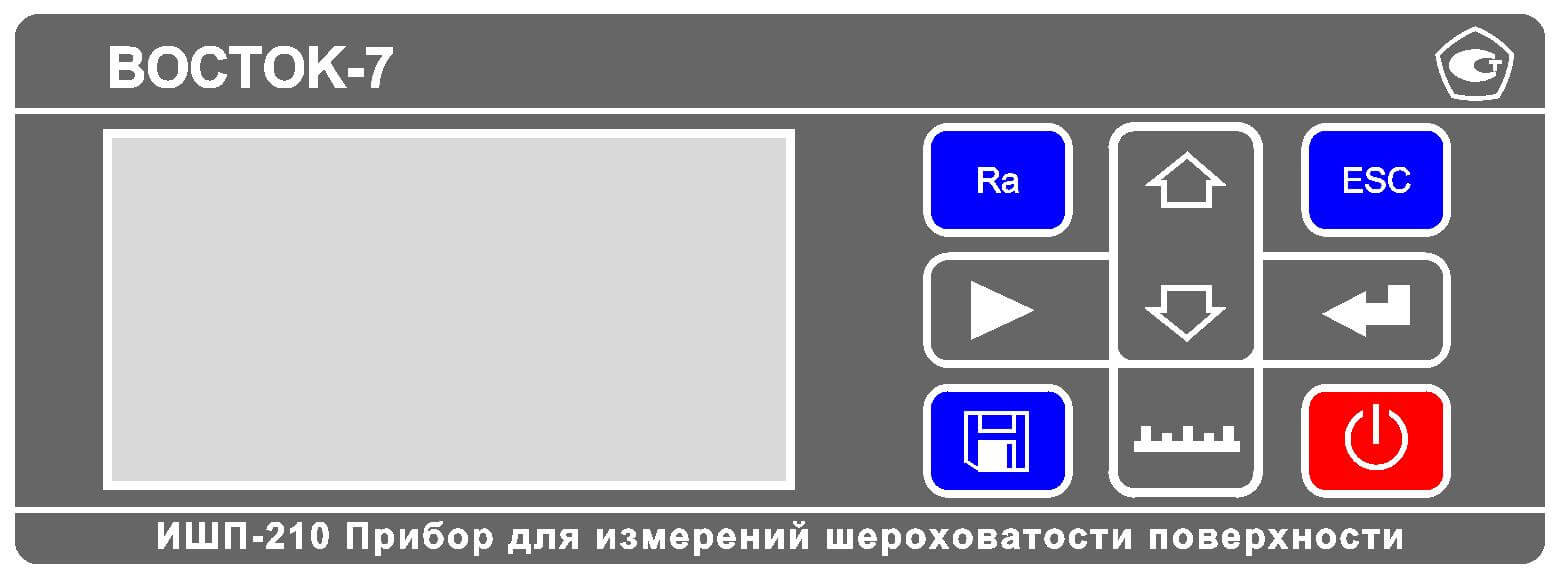

• Высокоскоростные процессоры DSP для быстрых расчётов и матричный OLED дисплей для чёткой работы в различных условиях температуры и освещённости;
• Прочный, легко моющийся алюминиевый корпус для долговременной службы прибора;

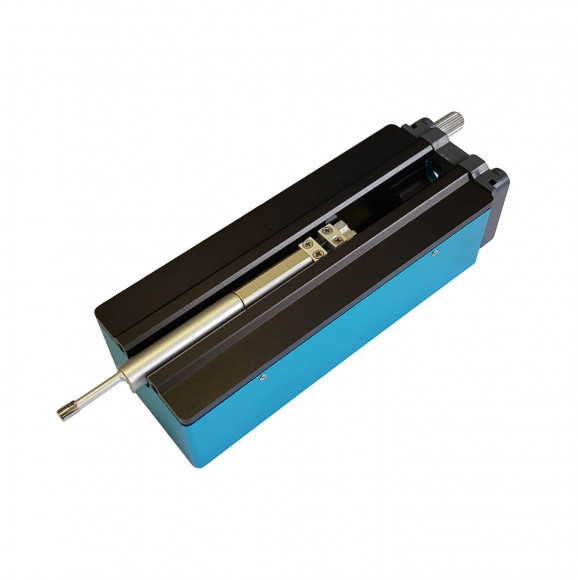

• Датчик и электронный блок объединены в едином корпусе, что даёт малый размер и лёгкий вес прибора;
• Измерения в метрической (СИ, µm) и английской (µin) системах мер;

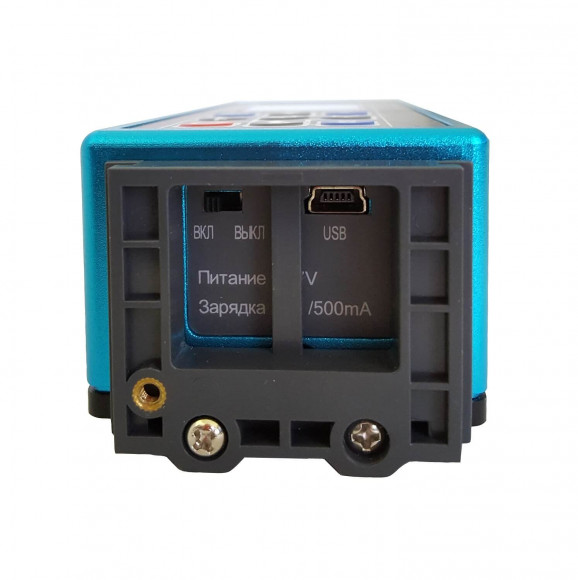

• Возможность связи с компьютером через USB для передачи данных статистики, печати и анализа с помощью кабеля и программного обеспечения (дополнительная опция).
