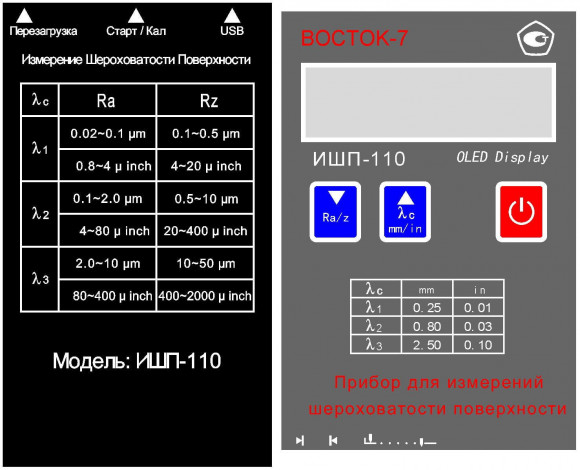

ИШП-110 прибор для измерений шероховатости поверхности (профилометр)

Скачать инструкцию

Состояние в реестрах: Внесено в Государственный реестр СИ РФ

НАЗНАЧЕНИЕ. Приборы для измерений шероховатости поверхности ИШП (далее - приборы, профилометры) предназначены для измерений параметров шероховатости поверхностей изделий, сечение которых в плоскости измерения представляет собой прямую линию (образующие цилиндрических поверхностей, отверстия, плоские поверхности, криволинейные поверхности в пределах хода щупа), а также пазах и углублениях механизмов. Прибор предназначен для измерения и оценки текстуры поверхности и должен использоваться только в этих целях. Прибор применим для измерения поверхностей всех видов металлов и неметаллов.

ОПИСАНИЕ. Принцип действия приборов основан на ощупывании неровностей измеряемой поверхности алмазной иглой измерительного щупа и преобразовании возникающих перемещений и колебаний щупа в изменения электрического напряжения, пропорциональные этим перемещениям, которые преобразуются микропроцессором приборов.

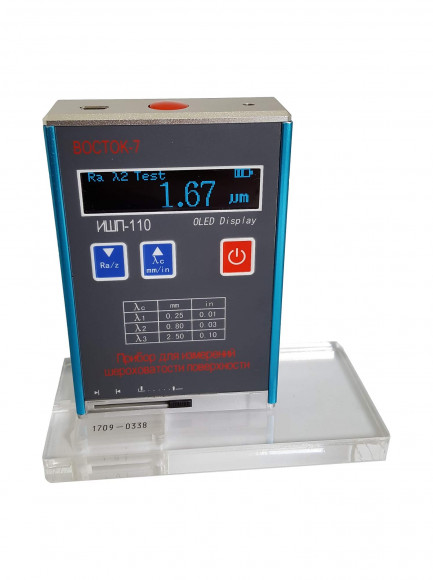

При проведении измерений приборы устанавливаются на измеряемую поверхность. Датчик, расположенный внизу приборов, перемещается по поверхности с постоянной скоростью. Результаты измерений отображаются на дисплее. Профилометр совместим со стандартами ISO, DIN, ANSI и JIS и широко используется на производстве для измерения шероховатости поверхности различных деталей, обработанных машиной, расчёта соответствующих параметров в соответствии с выбранными условиями измерения и чёткого отображения всех параметров измерения.

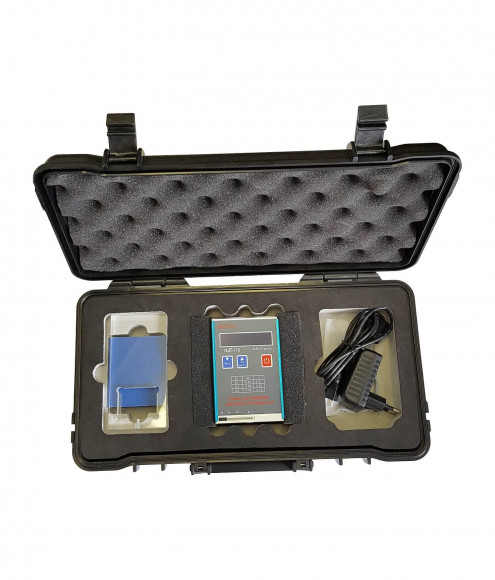

Приборы выпускаются в трёх модификациях ИШП-6100, ИШП-210 и ИШП-110, отличающихся техническими и метрологическими характеристиками. Все приборы для измерений шероховатости поверхности комплектуются установочными мерами шероховатости поверхности (сравнения), необходимыми для подготовки приборов к измерениям.

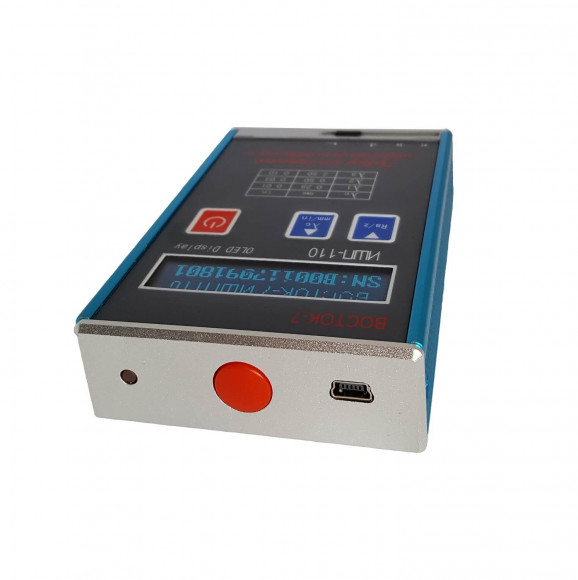

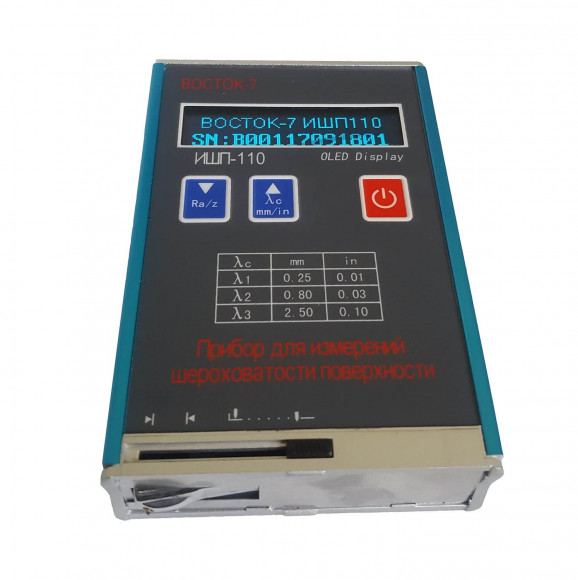

Приборы модификации ИШП-110 предназначены для измерений параметров шероховатости плоских, наклонных и наружных поверхностей изделий, в т.ч. валов, цилиндров. Особенности модификации ИШП-110:

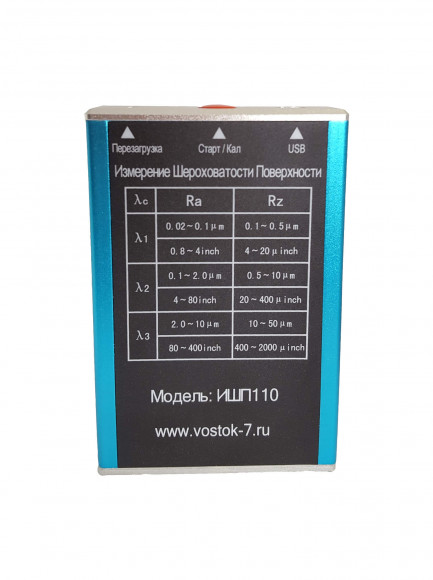

• Измеряет 4 параметра шероховатости поверхности: Ra; Rz; Rq и Rt;
• Измерение только на плоских поверхностях;
• Рабочий режим эксплуатации - при положительных и отрицательных температурах окружающей среды;
• Питание приборов осуществляется от встроенного аккумулятора;
• Ручное или автоматическое (через 10 минут после последнего нажатия клавиши) выключение;
• Высокоскоростные процессоры DSP для быстрых расчётов и матричный OLED дисплей для чёткой работы в различных условиях температуры и освещённости;
• Прочный, легко моющийся алюминиевый корпус для долговременной службы прибора;
• Датчик и электронный блок объединены в едином корпусе, что даёт малый размер и лёгкий вес прибора;
• Измерения в метрической (СИ, µm) и английской (µin) системах мер;
• Возможность связи с компьютером для передачи данных статистики, печати и анализа с помощью кабеля и программного обеспечения для интерфейса RS 232C (дополнительная опция).
