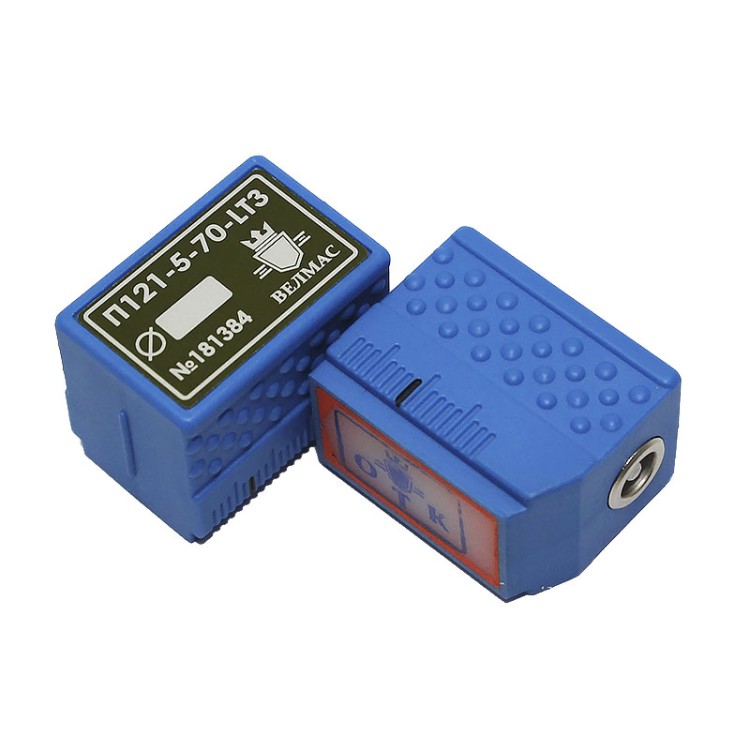

Ультразвуковой Преобразователь П121-5-70-LT3
Описание
ХарактеристикиХар-ки
Отзывы (0)
Бюджетный ультразвуковой пьезопреобразователь с призмой из оргстекла П121-5-70-LT3 рекомендуется применять для контроля гибов трубопроводов согласно РД 34.17.418 (И23 СД-80) толщиной свыше 15 мм. Также возможно применение по вашим методикам для контроля различных сварных швов, паяных соединений, околошовной зоны и основного металла на предмет непроваров, трещин, пористости и коррозии. Для контроля трубных элементов рекомендуется заказывать преобразователи с заводской притиркой к диаметру.
- обычная износоустойчивость;
- пластиковый корпус «тёплый» на ощупь не скользит в пальцах благодаря шероховатой поверхности с рельефными выступами, поэтому преобразователь легко удерживать в руке;
- рёбра корпуса закруглены — преобразователь не «режет» пальцы;
- преобразователь в ярком корпусе труднее потерять;
- корпус имеет обнизку, остаточная высота которой позволяет дефектоскописту судить о равномерности и степени износа;
- центральная риска обозначает центр передней грани, помогает отметить дефект на поверхности контролируемого изделия;
- толщина подошвы 2,5мм достаточна для притирки преобразователя для контроля сварных швов или гибов по поверхности трубы диаметром от 18 до 325 мм;
- миллиметровая шкала позволяет быстро определить значение стрелы в миллиметрах или отметить новое положение точки выхода при частичном износе преобразователя
- маркировка на шильде не растворяется контактными смазками и абразивными частицами
| Производитель | «ВЕЛМАС», Россия |
| Линейка | Велмас LT3 |
| Эффективная частота | 5 МГц |
| Пьезо-элемент | круглый, d10 мм |
| Стрела | 8 мм |
| Тип разъёма | Lemo ERA.00.250.NTL |
| Диапазон рабочих температур | -20 — 50 |
| Масса | 15 г |
| Угол ввода по образцу СО-2 | 70° ± 1,5° |
| Тип излучаемой волны | поперечная (SV) |
Характеристики
| 1.Тип: | контактный наклонный совмёщенный |
| 2. Пьезоэлемент: | круглый, ∅ 10 мм |
| 3. Тип излучаемой волны: | поперечная (SV) |
| 4. Эффективная частота: | 5 ± 0,25 МГц |
| 5. Стрела по образцу СО-3: | 8 ± 1 мм |
| 6. Угол ввода по образцу СО-2:6 | 70° ± 1,5° |
| 7. Тип разъёма: | Lemo ERA.00.250.NTL |
| 8. Индуктивный элемент: | есть |
| 9. Диапазон рабочих температур: | –20°С … +50°С |
| 10. Размеры: | согласно схеме |
| 11. Масса: | 15 г |
Категории:Ультразвуковые преобразователи ВЕЛМАС LT3,
