Испытательные прессы ПИ-IX-А (с автоматическим управлением)

Скачать инструкцию

Прессы ПИ исполнения IX с автоматическим управлением с ПК при проведении испытания.

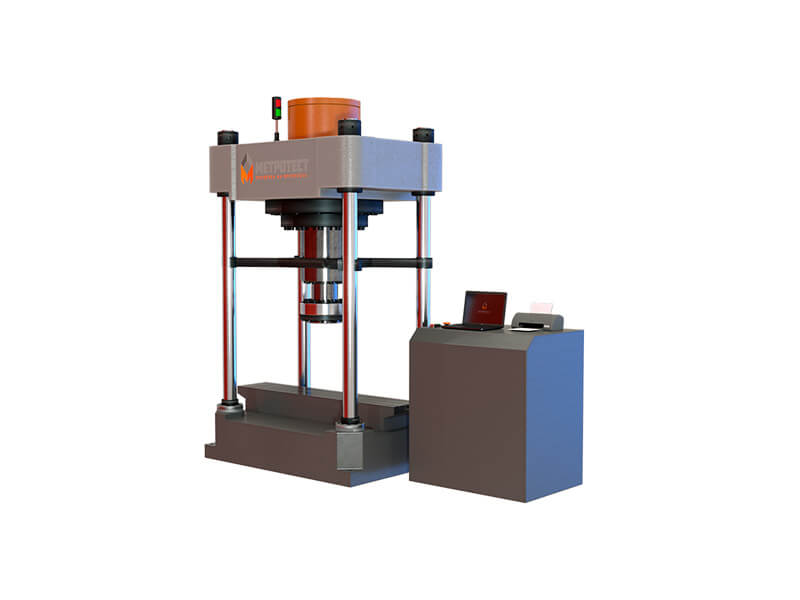

Конструктивные особенности прессов исполнения IX:

• верхний предел диапазона измерений силы (нагрузки) до 2000 кН;
• вертикальное четырехколонное исполнение нагружающего модуля;
• нагружающий модуль и электрогидравлический шкаф управления выполнены в виде отдельных модулей;
• силовой гидроцилиндр двойного действия встроен в верхнюю часть нагружающего модуля.

Перечень основных методик испытания:

• ГОСТ 8694-75 (трубы на раздачу);
• ГОСТ 8695-75 (сплющивание металлических труб);
• ГОСТ 8817-82 (СТ СЭВ 2839-81) (металлы на осадку);
• ГОСТ Р 54747-2011 (шпалы железобетонные для железных дорог колеи 1520 мм);
• ГОСТ 33320-2015 (шпалы железобетонные для железных дорог);
• ГОСТ 32020-2012 (опорные части резиновые для мостостроения);
• ГОСТ 8829-2018 (изделия строительные железобетонные и бетонные заводского изготовления).

Программное обеспечение

Программное обеспечение прессов ПИ-А обеспечивает автоматическое управление прессом во время испытания и обработку данных на ПК, представляет собой установленное на ПК ПО «M-Test АСУ», которое обеспечивает:

• автоматическое управление (с ПК) испытательным прессом, визуализацию и определение текущих и максимальных значений нагрузки и деформации, поступающих с датчиков, в режиме реального времени;
• проведение испытаний до разрушения образца/ до заданных значений нагрузки и перемещения /с возможностью указания и автоматическим поддержанием желаемой скорости нагружения/перемещения, задание многоступенчатых и циклических программ испытаний до заданной нагрузки/перемещения и автоматическим поддержанием скорости движения подвижной плиты;
• построение графиков «Нагрузка – Перемещение», «Нагрузка – Время», «Перемещение – Время», «Нагрузка – Деформация» в режиме реального времени;
• автоматический расчёт механических характеристик образцов по методике ГОСТ, формирование, сохранение и распечатка протокола испытаний как по единичному испытанию, так и по заданной серии испытаний (или по ГОСТ).
