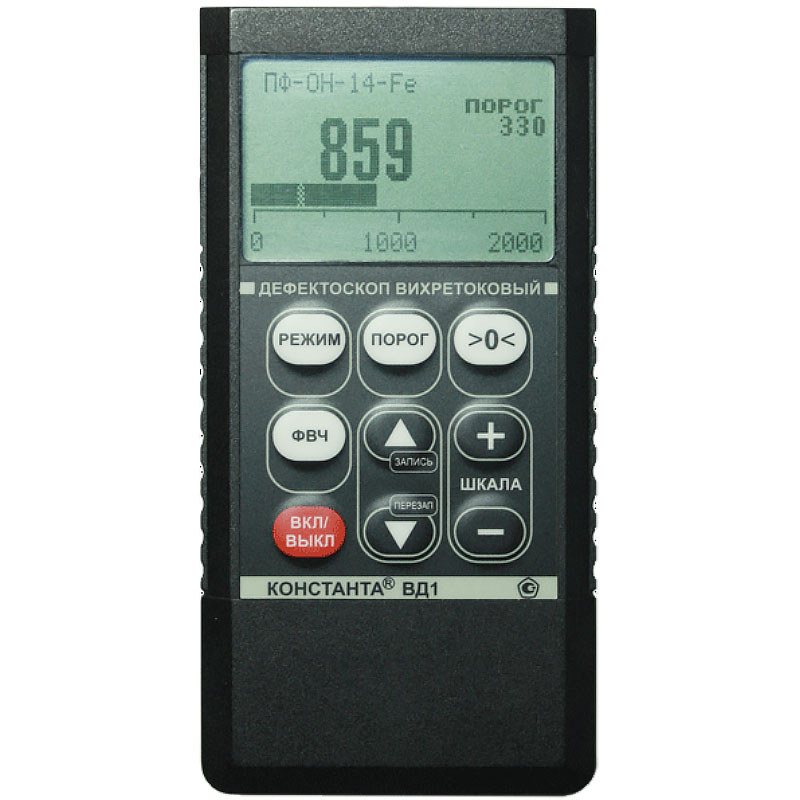

Вихретоковый дефектоскоп Константа ВД1 для контроля паяных соединений

Вихретоковый прибор предназначен для оценки качества паяных соединений обмоток статоров турбо- и гидрогенераторов.
Полное описание
Производитель«Константа», Россия
Под заказ
Артикул: art25608:константавд1
Цена от 19.09.2023, для уточнения актуальной стоимости просим связаться с менеджером.
234 373
РРЦ в базовой комплектации
-+Купить
Запросить КП
Запросить видеодемонстрацию прибора
  • Обзор
  • Характеристики
  • Отзывы0
«Константа», Россия

Отличия:

  • экранированный чувствительный элемент (нет влияния деталей контролируемого изделия, расположенных рядом);
  • типы обнаруживаемых дефектов: непропай, пустоты, скопление шлака и загрязнений в припое соединения, несоответствие электропроводности мате-риала спаиваемых проводников образцу

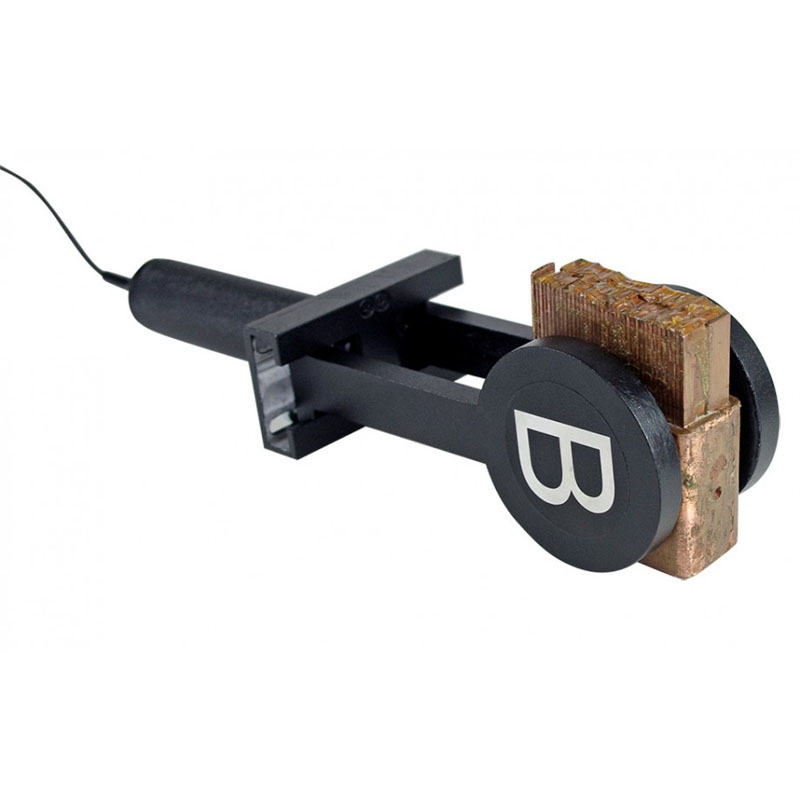

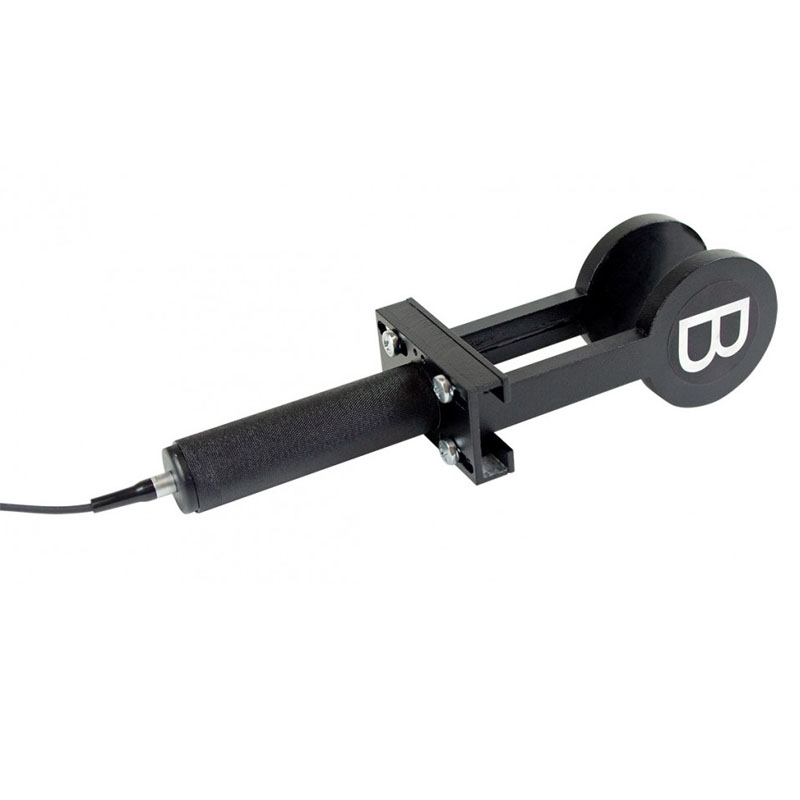

  • преобразователи экранного типа (с одной стороны преобразователя – обмотка возбуждения, с другой – приемная обмотка) способны обнаруживать как поверхностные дефекты, так и дефекты, располагающиеся в толще соединения
  • два типоразмера преобразователей с регулировкой расстояния между катушками, для контроля соединений различного размера
  • возможность подключения преобразователей иных конструкций и типоразмеров для решения широкого круга задач
  • удобная калибровка прибора и индикация результата контроля в процентах
  • звуковая индикация недопустимого уровня дефекта
  • высокая чувствительность преобразователей обеспечивается встроенной в них электроникой
  • возможность сохранения результатов контроля в памяти прибора с последующей передачей в ПК по каналу USB 2.0 для хранения, статистической обработки и документирования с использованием программы «Constanta-DATA»

Назначение:

  • Малогабаритный цифровой прибор предназначен для оценки качества паяных соединений обмоток статоров турбо- и гидрогенераторов.
  • Предназначен для обнаружения дефектов паянного соединения, ориентированных в плоскости перпендикулярной плоскости установки преобразователя.

Характеристики

Индикация
    • графический LCD индикатор с отображением в цифровом виде уровня сигнала и порога срабатывания сигнализации;
    • звуковая сигнализация в корпусе прибора и через подключаемые наушники
Число ячеек памяти результатов контроля 999 с возможностью разбивки на 99 групп
Диапазон рабочих температур 0°С … +50°С
Питание (аккумуляторы или батареи Alkaline) 2 шт., тип ААА
Время непрерывной работы 10 часов
Габаритные размеры блока обработки информации 120х60х25 мм
Масса 0,15 кг

Основные технические характеристики преобразователей


Тип преобразователя ПЭ-12 ПЭ-18 ПЭ-25 ПЭ-35 ПЭ-50 ПЭ-72 ПЭ-100 ПА-ПС-60э-Cu ПА-ПС-100э-Cu
Минимальная толщина ОК 2 мм 3 мм 4 мм 6 мм 10 мм 15 мм 20 мм 20 мм 20 мм
Максимальная толщина ОК 13 мм 15 мм 21 мм 30 мм 42 мм 60 мм 90 мм 45 мм 65 мм
Минимальная длина и ширина ОК 6 мм 9 мм 12 мм 17 мм 25 мм 36 мм 50 мм 36 мм 50 мм
Максимальная длина и ширина зоны контроля ОК 12 мм 18 мм 25 мм 35 мм 50 мм 72 мм 100 мм 72 мм 100 мм
Диапазон установки расстояния между катушками преобразователя, мм 2...15 4...22 5…28 7…37 11…52 17…74 22…103 25…65 25…65
Частота тока возбуждения 1280 Гц 640 Гц 320 Гц 160 Гц 80 Гц 40 Гц 20 Гц 50 Гц 50 гц
Габаритные размеры, мм 220х45х30 226х52х30 233х60х30 305х80х70 320х80х70 340х100х72 370х130х100 310х90х80 330х90х110
Масса 0,2 кг 0,25 кг 0,3 кг 0,5 кг 1 кг 1,5 кг 2 кг 1 кг 1,5 кг
Производитель«Константа», Россия
