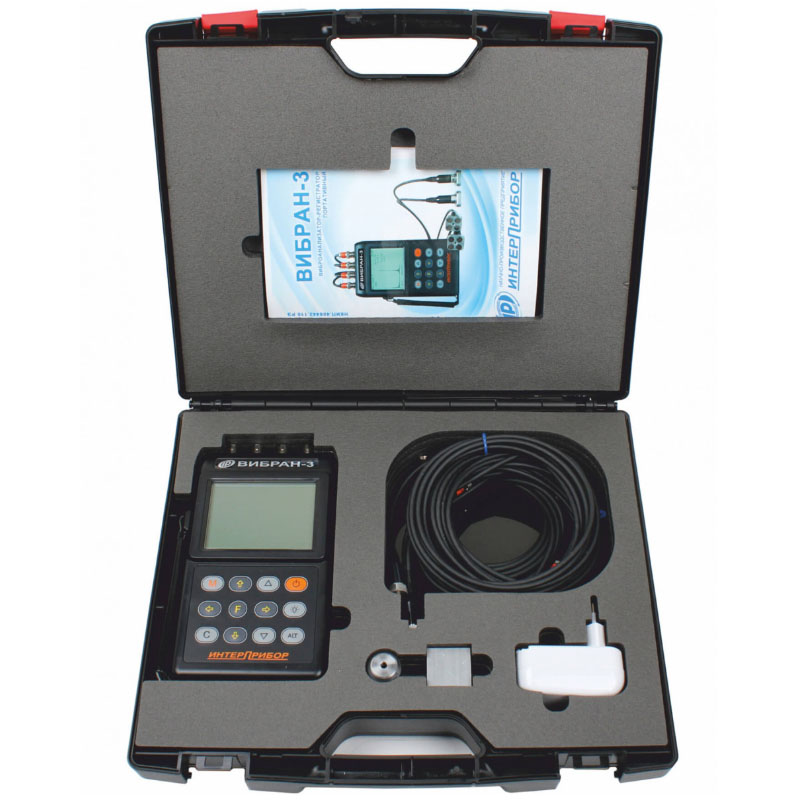

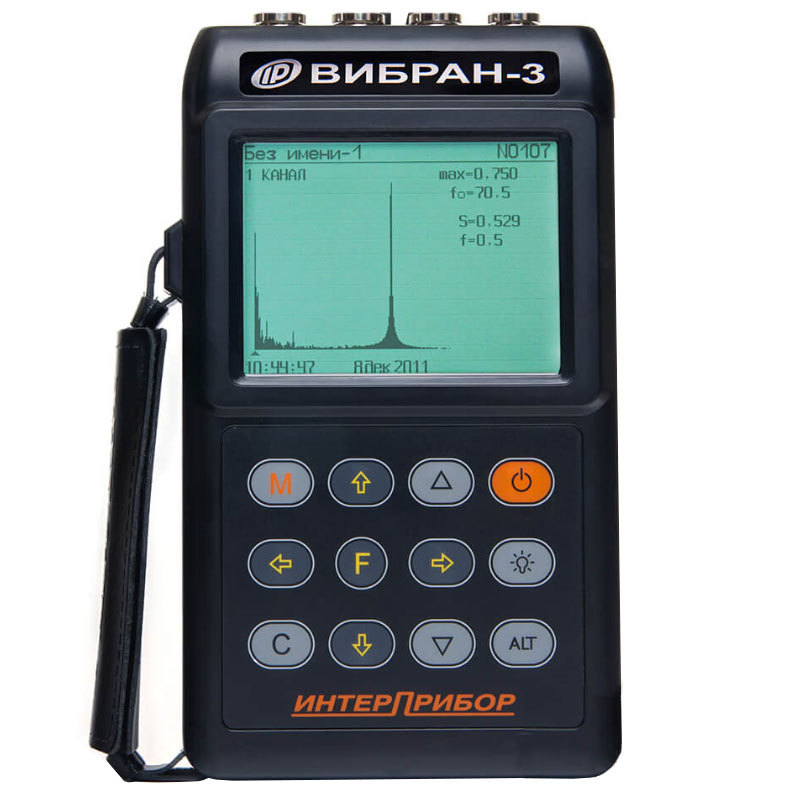

Виброанализатор ВИБРАН-3

Многоканальная вибродиагностика конструкций, фундаментов, оснований, мостовых сооружений, вибрационного оборудования, компрессорных станций,... Поиск дефектов структуры различных объектов на основе специализированных методик.
Полное описание
Производитель«Интерприбор», Россия
Под заказ
Цена от 19.09.2023, для уточнения актуальной стоимости просим связаться с менеджером.
390 000
РРЦ в базовой комплектации
-+Купить
Запросить КП
Запросить видеодемонстрацию прибора
  • Обзор
  • Характеристики
  • Отзывы0
«Интерприбор», Россия

О приборе

Колебания зданий и мостовых сооружений могут возникать вследствие воздействия проводимых рядом строительных работ, движения различного транспорта или другими техногенными факторами. Повышенные вибрационные нагрузки способны, при определённых условиях, привести к частичному или полному обрушению данных конструкций и другим негативным последствиям.

Оценка колебаний зданий и мостов при помощи виброанализатора ВИБРАН-3

Для численной оценки уровня воздействия вибрации на конструкцию и вероятности её повреждения используют многоканальный виброизмерительный прибор. Конечно, некоторые задачи можно решить и с помощью одноканального виброанализатора, но наличие нескольких каналов существенно расширяет возможности прибора. Так, имея несколько независимых каналов, можно экспериментально оценить степень передачи вибрационных нагрузок между различными элементами конструкции или между грунтом и зданием. Кроме того, достаточно часто возникает задача разложения колебаний по трём перпендикулярным осям.

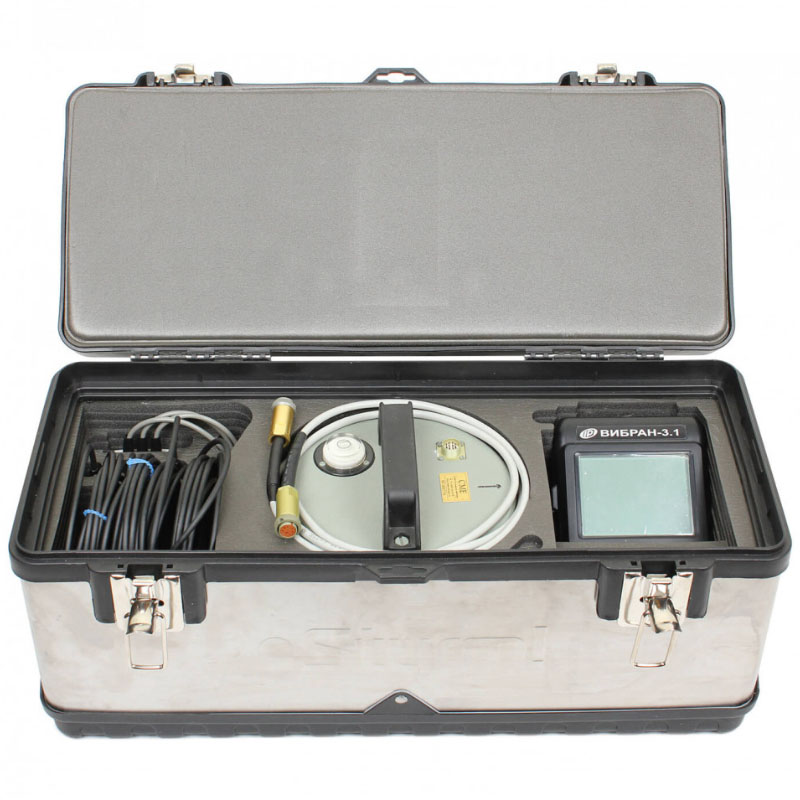

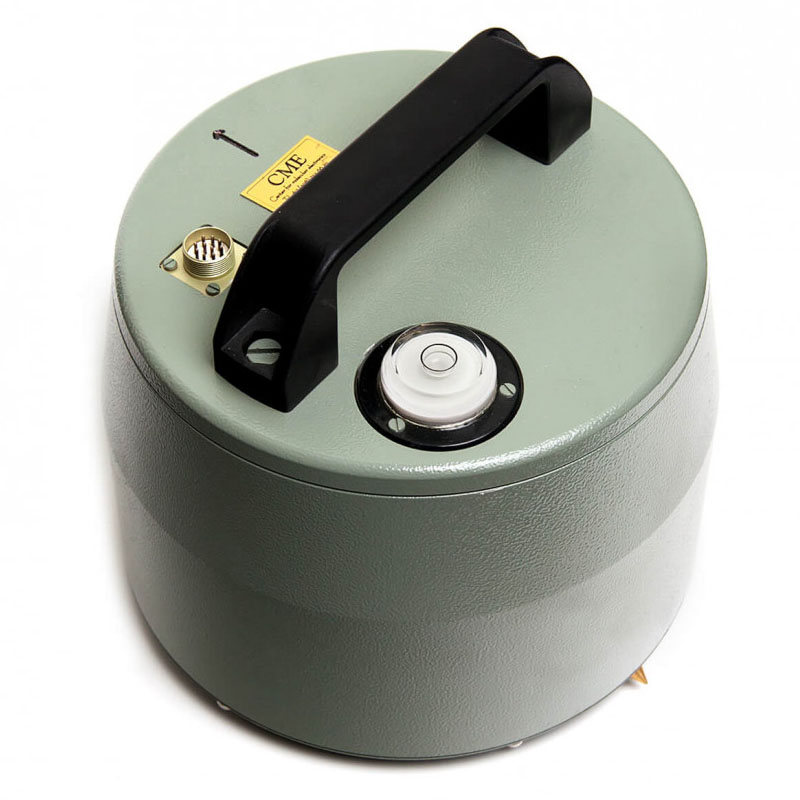

Четырёхканальный прибор ВИБРАН-3, позволяет решать все эти задачи в соответствии с ГОСТ Р 52892-2007. В стандартной комплектации приборы имеют рабочий диапазон частот от 2 до 1000 Гц (или, в зависимости от версии, до 10 кГц). Если нужна регистрация колебаний в инфранизком диапазоне частот, то его можно скомплектовать 3-х осевым сейсмометром, тогда диапазон частот регистрируемых колебаний начинается от 0,1 Гц (или 1 Гц) при хорошем соотношении сигнал/шум. Виброанализатор ВИБРАН-3, укомплектованный сейсмометром, дополнительно позволяет определить параметры основного тона собственных колебаний зданий и сооружений по ГОСТ Р 54859-2011.

Назначение

  • Контроль и регистрация вибрации зданий и сооружений, определение периода основного тона и декремента затухания колебаний, и других параметров.
  • Многоканальная вибродиагностика конструкций, фундаментов, оснований, мостовых сооружений, вибрационного оборудования, компрессорных станций,...
  • Поиска дефектов структуры различных объектов на основе специализированных методик.

Преимущества

  • Синхронная запись виброколебаний и получение спектра сигналов по 4 независимым каналам.

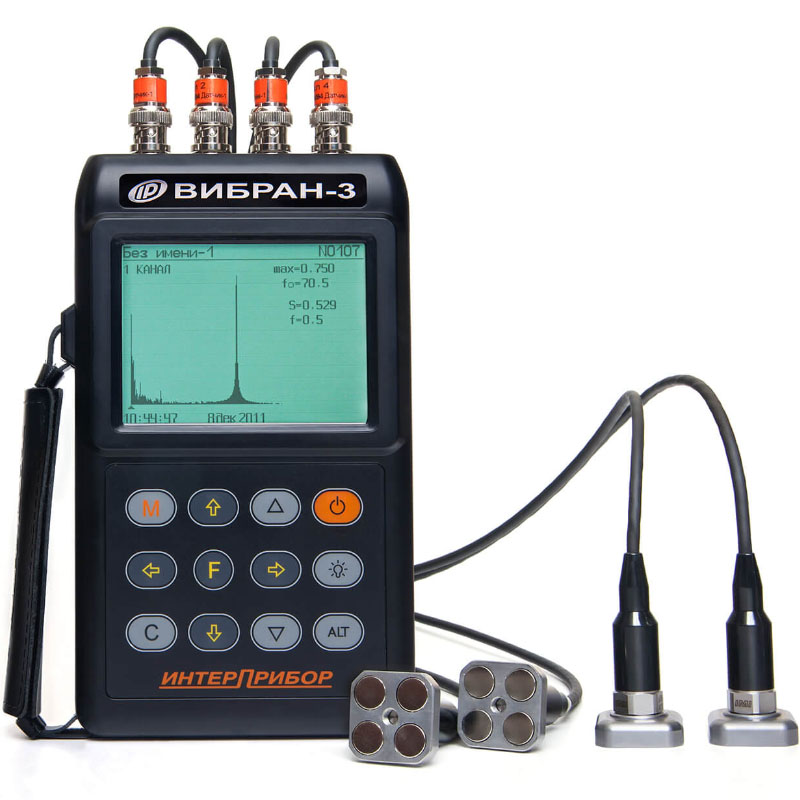

  • Универсальный интерфейс ICP для подключения вибродатчиков и вибродатчики со встроенной электроникой.
  • Специальный режим регистрации собственных колебаний зданий и сооружений и, опционально, работа с трёхосевым сейсмодатчиком.
  • Выпускаются четыре варианта исполнения прибора.
  • Малые габариты и вес.
  • Экономичное аккумуляторное питание от литиевого аккумулятора большой ёмкости.

Основные функции

  • Режим виброанализатора с выбираемыми частотными диапазонами и типом спектра.
  • Режим виброметра с вычислением СКЗ виброскорости и виброперемещения.
  • Выбор диапазона частот посредством меню.
  • Независимая регулировка усиления в каждом канале.
  • Запись и анализ временных характеристик сигналов в режиме осциллографа.
  • Спектральное разложение сигналов виброскорости и виброперемещения по 200...800 линиям спектра.
  • Получение спектра одновременно по 4 независимым каналам.
  • Усреднение спектров, оценка пикового и общего уровней вибрации.
  • Оконные функции Ханна, Блэкмена, прямоугольная.
  • Вычисление логарифмического декремента затухания и периода основного тона с отображением на экране спектра мощностей сигнала, графика логарифмического декремента, численных значений логарифмического декремента и периода основного тона (для ВИБРАН-3.1/3.2 версия 1).
  • Автоматический и ручной запуск измерения.
  • Работа в режиме вибросборщика в течение длительного времени.
  • Автоматическое масштабирование сигналов и спектров при просмотре на дисплее.
  • Энергонезависимая память результатов измерений, карта microSD объёмом до 4 ГБайт.
  • Русский и английский язык меню и текстовых сообщения.
  • USB интерфейс для связи с ПК и сервисная программа.

Характеристики

ВИБРАН-3.1, версия 2 ВИБРАН-3.2, версия 2 ВИБРАН-3.1...3.2, версия 1
Диапазон рабочих частот, Гц 2...100 / 5...1000 2...100 / 5...1000 / 50...10000 --//--
Диапазон рабочих частот в режиме измерения логарифмического декремента затухания, Гц 0,1...10 / 1...100
Количество каналов измерений / осей 4 4 4
Диапазон измерения виброскорости*, мм/с 0,1...500 0,1...500 0,1...500
Диапазон измерения виброперемещений*, мм 0,01...10 0,01...10 0,01...10
Количество линий в спектре 200 / 400 / 800 200 / 400 / 800 --//--
Количество линий в спектре в режиме измерения логарифмического декремента затухания 1000
Пределы погрешности измерения, %, не более ±5 ±5 ±5
Объем памяти, Гбайт до 4 до 4 до 4
Время регистрации, час** до 560 до 560 до 700
Габаритные размеры электронного блока, мм 190х110х32 190х110х32 190х110х32
Масса электронного блока / датчика, кг 0,3 / 0,08 0,3 / 0,08 0,3 / 2,5***
* - указаны параметры в базовой комплектации с акселерометрами 608A11 ** - при работе с внешним источником питания на диапазоне 100 Гц *** - масса сейсмометра для определения периода основного тона и декремента затухания
Производитель«Интерприбор», Россия
