Гидравлическая разрывная машина РГМ

Скачать инструкцию

Машины испытательные универсальные РГМ производятся в соответствии с ГОСТ 28840-90 и предназначены для проведения испытаний металлов и сплавов на их основе, в т.ч. арматурной стали, конструкционных сталей, чугуна и других материалов в режимах растяжения, сжатия и изгиба, а также, при применении специальной оснастки, обеспечивают возможность проведения испытаний на прокол, сдвиг, срез и загиб.

Модификации машин РГМ компании «Метротест» отличаются диапазонами нагрузок, степенью автоматизации, погрешностью измерения, размерами рабочего пространства и габаритными размерами.

В основной комплект поставки машины входит: модуль силозадающий гидравлический, шкаф управления, клиновые захваты, соединительные рукава, техническая документация, заключение о первичной поверке и свидетельство о присвоении Знака качества испытательного оборудования.

Комплект приспособлений для проведения испытаний на машине РГМ поставляется по техническому заданию Заказчика.

Дополнительно машины могут быть укомплектованы специальными приспособлениями для растяжения образцов особой формы, приспособлениями для изгиба и нестандартными столами сжатия, расширяющими функциональные возможности машин.

Машины разрывные РГМ, зарегистрированы в Государственном реестре средств измерений России № 79081-20, Республики Казахстан № KZ.02.03.06423-2015/57860-14 и Республики Беларусь № РБ 03 03 5680 15, имеют необходимые сертификаты и свидетельства, а также удостоены грамот и дипломов.

Модификации гидравлических машин:

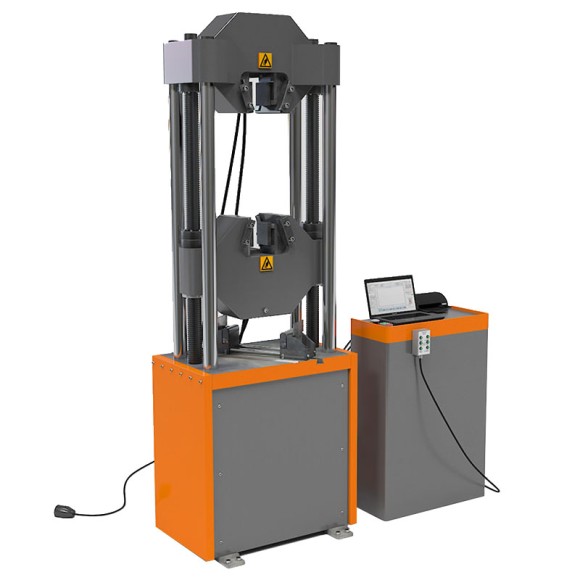

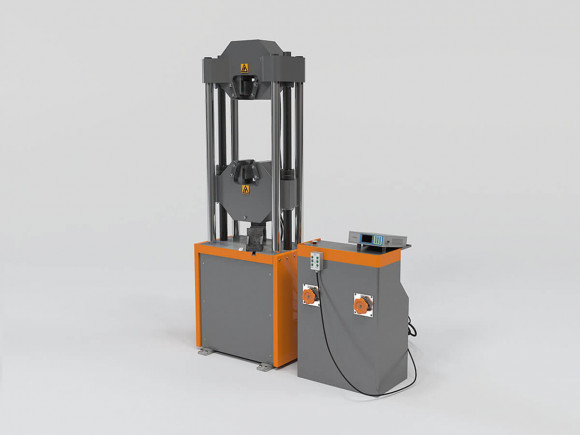

Разрывные машины модификации РГМ базовой комплектации оснащены четырех или шестиколонным силозадающим модулем, гидростанцией с ручным управлением и пультом оператора с микропринтером. Пульт оператора представляет собой отдельный модуль и предназначен для задания параметров испытаний и обработки результатов испытаний. Результаты испытаний в виде графиков испытания и текущих значений выводятся на дисплей пульта оператора в реальном времени.

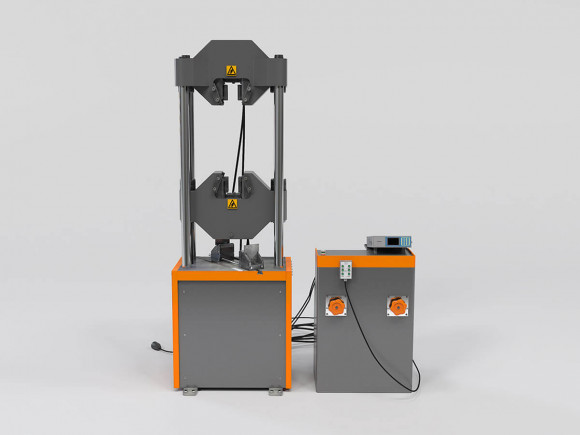

Разрывные машины модификации РГМ-М оснащены четырех или шестиколонным силозадающим модулем, гидростанцией с ручным управлением и компьютеризированной системой со специальным авторским программным обеспечением «M-Test-1.30», позволяющим расширить функциональные возможности машин. Программное обеспечение отображает графики испытания (нагрузка-перемещение, нагрузка-время и перемещение-время) в реальном времени, определяет текущие скорости перемещения активного захвата (мм/мин) и нагружения (кН/с), текущее и максимальное значения деформации и нагрузки, приложенной к испытуемому образцу, рассчитывает и сохраняет результаты испытания для дальнейшей обработки, формирует протокол испытаний для вывода на печать. В программное обеспечение возможно внесение ГОСТов по техническому заданию Заказчика.

В компьютеризированную систему входит: ПК с программным обеспечением «M-Test», принтер, комплект кабелей связи, модуль сбора показаний с датчиков и согласования интерфейсов, инструкция оператора на русском языке.

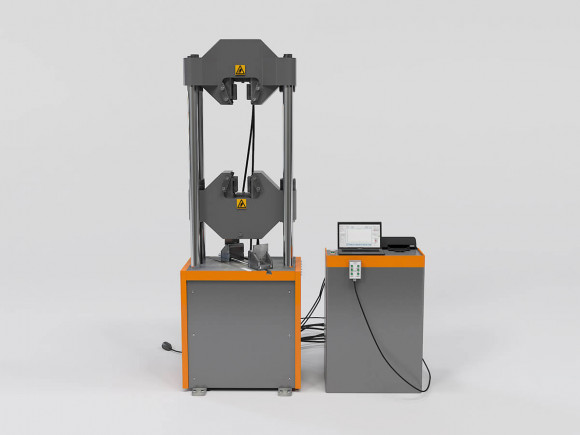

Разрывные машины модификации РГМ-А оснащены сервогидравлическим приводом, четырех или шестиколонным силозадающим модулем, гидростанцией для автоматического управления и системой управления режимом испытаний в автоматическом режиме. Автоматизированная система с авторским программным обеспечением «M-Test АСУ-3.00» управляет машиной автоматически по заданному с ПК алгоритму, а также получает и обрабатывает результаты испытаний в реальном времени, отображает графики испытания (нагрузка-перемещение, нагрузка-время и перемещение-время), определяет текущие скорости перемещения активного захвата (мм/мин) и нагружения (кН/с), текущее и максимальное значения деформации и нагрузки, приложенной к испытуемому образцу, рассчитывает основные показатели, автоматически останавливать испытания при разрыве образца, автоматически сохраняет результаты испытаний, формирует протокол испытания для вывода на печать. В программное обеспечение возможно внесение ГОСТов на испытания по техническому заданию Заказчика.

В автоматизированную систему входит: ПК с программным обеспечением «M-Test АСУ», принтер, комплект кабелей связи, модули сбора данных и контроллер для управления машиной, инструкция оператора на русском языке.

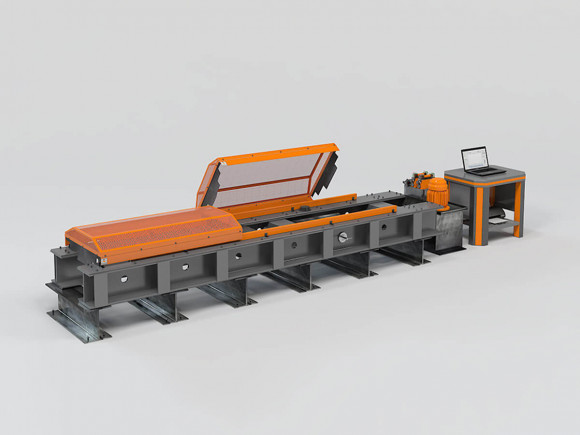

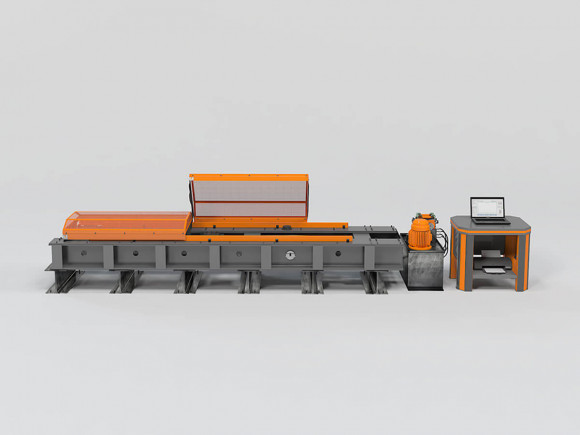

Машины испытательные универсальные РГМ-Г-А горизонтального исполнения производятся в соответствии с ГОСТ 28840-90 и предназначены для проведения испытаний на растяжение якорных цепей, тросов стальных, тросов текстильных, грузовых крюков, керамических или стеклянных изоляторов, электрических и оптических кабелей, стальных штанг. Увеличенная длина рабочего пространства и горизонтальное расположение вектора нагружения позволяют применять машину для испытания участков изделий на всей длине без нарушения целостности бабины.

Севогидравлические автоматизированные машины РГМ-Г-А оснащены полностью электронной системой управления и контроля в комплексе со стандартным авторским программным обеспечением «M-Test АСУ-3.00», при этом реализован замкнутый цикл управления нагружением и перемещением, автоматическим обнулением показателей в начале испытания.

Рабочее пространство оснащено откидывающимся ограждением, связанным с системой аварийной остановки при незакрытом ограждении.

В основной комплект поставки машины входит: ПК с программным обеспечением «M-Test АСУ», принтер, электрогидравлический сервопривод, стержневые захваты, датчики нагрузки и перемещения гидроцилиндра, техническая документация, заключение о первичной проверке испытательного оборудования и свидетельство о присвоении Знака качества.

В модификации разрывных машин типа РГМ-Г-А длина рабочего пространства может изменяться в большом диапазоне благодаря модульной конструкции силовой рамы.

Дополнительно машины могут быть укомплектованы специальными захватами согласно техническому заданию Заказчика.

Машины разрывные РГМ-Г-А внесены в Государственный реестр средств измерений России № 57860-14, Республики Казахстан № KZ.02.03.06423-2015/57860-14 и Республики Беларусь № РБ 03 03 5680 15, имеют необходимые сертификаты и свидетельства, а также удостоены грамот и дипломов.

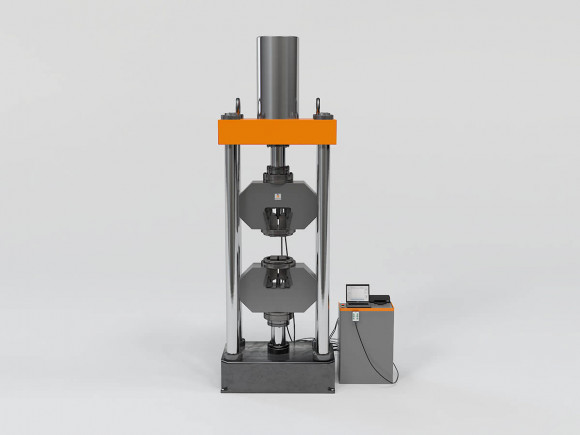

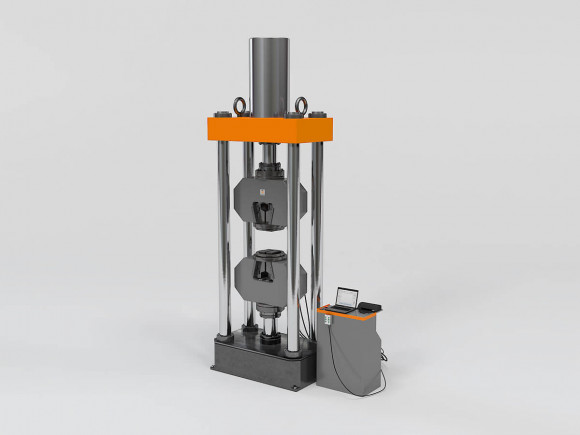

Машины испытательные РГМ-В с верхним расположением гидроцилиндра предназначены для проведения испытаний заготовок и готовых изделий, имеющих металлическую или неметаллическую природу на растяжение, сжатие или изгиб. Благодаря применению гидравлического цилиндра двунаправленного действия зона растяжения и зона испытания не разделяются. Рабочий ход гидравлического поршня увеличен по сравнению с другими моделями машин РГМ.

Машины РГМ-В оснащены сервогидравлическим приводом, четырехколонной усиленной рамой, гидростанцией для автоматического управления и системой управления режимом испытаний в автоматическом режиме. Автоматизированная система с авторским программным обеспечением «MTest-RGM» позволяет задавать скорость нагружения, способ остановки испытания, предельные значения испытания. В реальном времени отражается скорость нагружения, перемещения активного захвата, усилие нагружения, время испытания, ведется построение графиков испытания.

В автоматизированную систему входит: ПК с программным обеспечением «M-Test АСУ», принтер, комплект кабелей связи, модули сбора данных и контроллер для управления машиной, инструкция оператора на русском языке.
