Твердомеры для любых задач - от самой дешёвой модификации до сложнейшего полностью автоматизированного прецизионного прибора.
Полное описание
Внесен в госреестрВнесен
Производитель«Восток-7», Россия
В наличии
Цена от 19.09.2023, для уточнения актуальной стоимости просим связаться с менеджером.
362 670
РРЦ в базовой комплектации
-+Купить
Запросить КП
Запросить видеодемонстрацию прибора
  • Обзор
  • Характеристики
  • Отзывы0
«Восток-7», Россия



Скачать инструкцию

Скачать инструкцию




СОСТОЯНИЕ В РЕЕСТРАХ СРЕДСТВ ИЗМЕРЕНИЙ

Страна, ответственная организация Номер в госреестре
Российская Федерация, Росстандарт 85094-22
Российская Федерация, АО "РЖД" не внесено
Республика Беларусь, Госстандарт не внесено
Республика Казахстан, КазИнМетр не внесено
Иные регистры, удостоверения, заключения, разрешения и пр.
отсутствуют


Назначение средства измерений

Твердомеры Роквелла и Супер-Роквелла (далее – твердомеры) предназначены для измерений твёрдости по шкалам Роквелла ГОСТ 9013-59 и Супер-Роквелла ГОСТ 22975-78. Твердомеры осуществляют т. н. "прямое" измерение твёрдости по методу Роквелла путём непосредственного нагружения (терминология по ГОСТ 23677-79), некоторые модели позволяют измеренные результаты по шкалам Роквелла и Супер-Роквелла "переводить/конвертировать/пересчитывать" в шкалы Бринелля, Виккерса и Шора - т. н. "косвенное" определение твёрдости, корреляция по стандарту ASTM E-140.

МОДИФИКАЦИИ ТВЕРДОМЕРОВ.*

*табличное сравнение моделей представлено в разделе "Технические данные", расположен правее текущей вкладки "Описание".

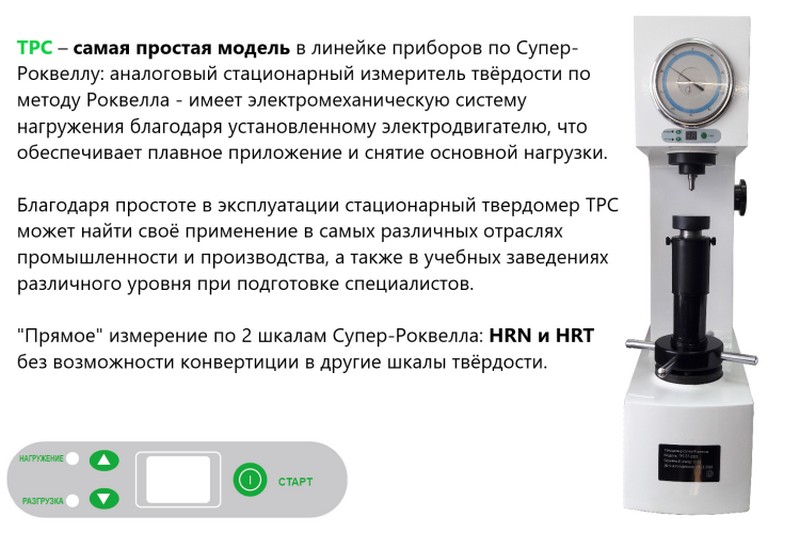

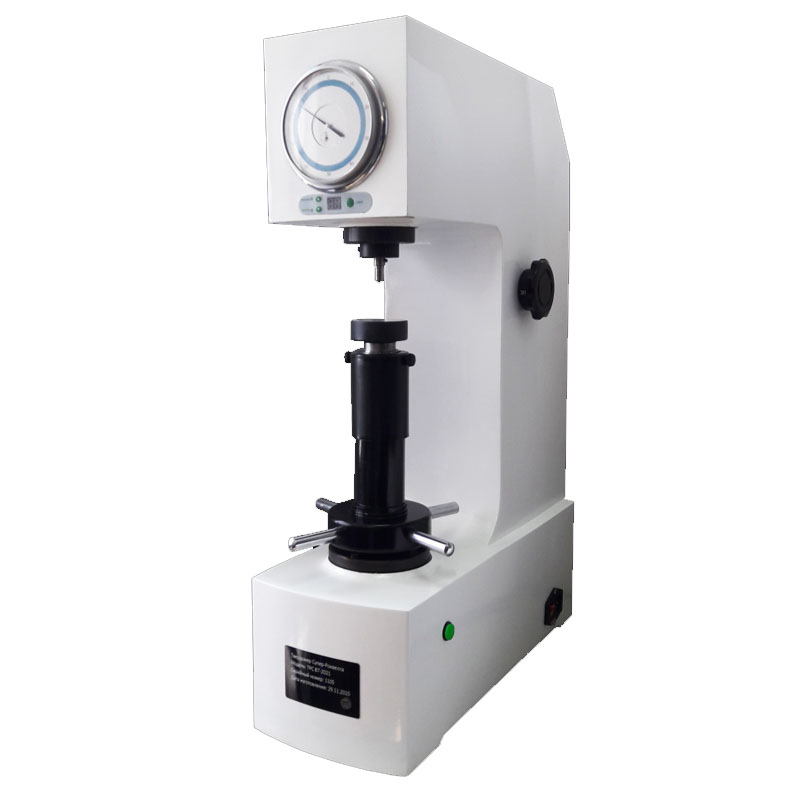

ТРСсамая простая модель в линейке приборов по Супер-Роквеллу: аналоговый стационарный измеритель твёрдости по методу Роквелла - имеет электромеханическую систему нагружения благодаря установленному электродвигателю, что обеспечивает плавное приложение и снятие основной нагрузки (условная расшифровка Твердомер Роквелла-Супер).

Благодаря простоте в эксплуатации стационарный твердомер ТРC может найти своё применение в самых различных отраслях промышленности и производства, а также в учебных заведениях различного уровня при подготовке специалистов.

Отличительные особенности модификации ТРС:

  • "Прямое" измерение по 2 шкалам Супер-Роквелла: HRN и HRT.
  • Простота и удобство в эксплуатации, обслуживании, изучении и обучении принципам работы твердомеров - идеально для учебных целей: профессиональные и высшие учебные заведения, а также производственные цеха с высокой степенью запылённости: простота конструкции позволяет быстро разобрать и очистить внутренности прибора.
  • Улучшенная точность измерений и увеличенный срок службы прибора из-за применения электромеханической системы нагружения - обеспечивает плавное приложение и снятие основной нагрузки.
  • Наличие двигателя (взамен тяжеловесных грузов-гирь) позволяет легко производить замеры твёрдости даже женскому персоналу.
  • Отсчётное устройство - аналоговое со стрелочным указателем.

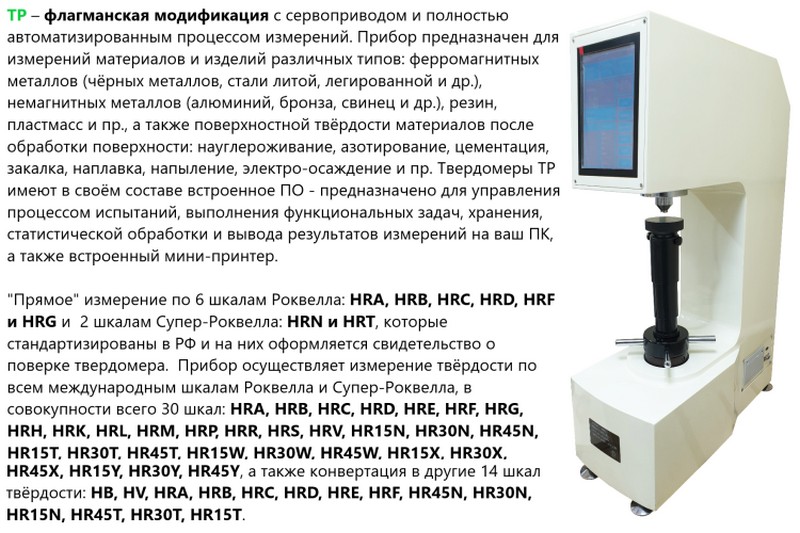

  • ТР – цифровой стационарный твердомер по методу Роквелла (шкалы HRA, HRB, HRC, HRD, HRF, HRG, HRL, HRM и HRR) и Супер-Роквелла (шкалы HRN и HRT): флагманская модификация по всем стандартизированным в РФ шкалам Роквелла и Супер-Роквелла - моторизированная модель с сервоприводом и полностью автоматизированным процессом измерений (условная расшифровка Твердомер Роквелла). Прибор предназначен для измерений материалов и изделий различных типов: ферромагнитных металлов (чёрных металлов, стали литой, легированной и др.), немагнитных металлов (алюминий, бронза, свинец и др.), резин, пластмасс и пр., а также поверхностной твёрдости материалов после обработки поверхности: науглероживание, азотирование, цементация, закалка, наплавка, напыление, электро-осаждение и пр. Помимо т. н. "прямого" измерения твёрдости по методу Роквелла путём непосредственного нагружения (терминология по ГОСТ 23677-79), прибор также позволяет измеренные результаты по шкалам Роквелла и Супер-Роквелла "переводить/конвертировать/пересчитывать" в шкалы Бринелля и Виккерса - т. н. "косвенное" определение твёрдости, корреляция по стандарту ASTM E-140. Твердомеры ТР имеют в своём составе встроенное программное обеспечение - предназначено для управления процессом испытаний, выполнения функциональных задач, хранения, статистической обработки и вывода результатов измерений на ваш ПК, а также встроенный мини-принтер.

    Флагманские качества самой насыщенной модели стационарного твердомера ТР позволяют измерять им практически любые материалы (чёрные и цветные металлы, пластмассы, композиты, фрикционные материалы и пр.) и обработанные поверхности (с упрочнением, напылением и пр.) с прецизионной точностью, что может найти своё применение в самых высокотехнологичных отраслях промышленности и производства, научно-исследовательских и экспертных лабораториях, передовых учебных заведениях.

    Отличительные особенности модификации ТР:

  • "Прямое" измерение по 6 шкалам Роквелла: HRA, HRB, HRC, HRD, HRF и HRG и 2 шкалам Супер-Роквелла: HRN и HRT, которые стандартизированы в РФ и на них оформляется свидетельство о поверке твердомера. Однако прибор осуществляет измерение твёрдости по всем международным шкалам Роквелла и Супер-Роквелла, в совокупности всего 30 шкал: HRA, HRB, HRC, HRD, HRE, HRF, HRG, HRH, HRK, HRL, HRM, HRP, HRR, HRS, HRV, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T, HR15W, HR30W, HR45W, HR15X, HR30X, HR45X, HR15Y, HR30Y, HR45Y.
  • "Косвенное" определение по 14 различным шкалам твёрдости Бринелля, Виккерса, Роквелла и Супер-Роквелла (путём конвертации/пересчёта из 8 "прямых" измеренных шкал): HB, HV, HRA, HRB, HRC, HRD, HRE, HRF, HR45N, HR30N, HR15N, HR45T, HR30T, HR15T.
  • Абсолютная точность измерений благодаря полной автоматизации процесса замера твёрдости, специализированному ПО по обработке данных и применению моторизированного сервопривода в системе нагружения.
  • Функция введения автоматической коррекции/поправки на кривизну при измерении твёрдости на цилиндрических и сферических поверхностях.
  • Возможность задания нижней и верхней границ допустимых измерений, звуковая сигнализация при выходе значений за установленные границы.
  • Статистическая обработка результатов – вывод минимального/среднего/максимального значений.
  • Функция автоматической частичной калибровки твердомера при помощи ПО, без необходимости разборки прибора для ручной настройки точности приложения нагрузки.
  • Встроенная память на 200 групп измерений с записью 10 значений в каждой группе: шкала твёрдости, приложенная нагрузка, значение твёрдости, температура и пр. Результаты измерений могут быть сгенерированы в файлы Excel и отправлены на ПК через USB.
  • Отсчётное устройство - цифровое с 8" цветным сенсорным дисплеем и функцией измерения температуры для контроля исполнения требований температурного режима при проведении измерений твёрдости.

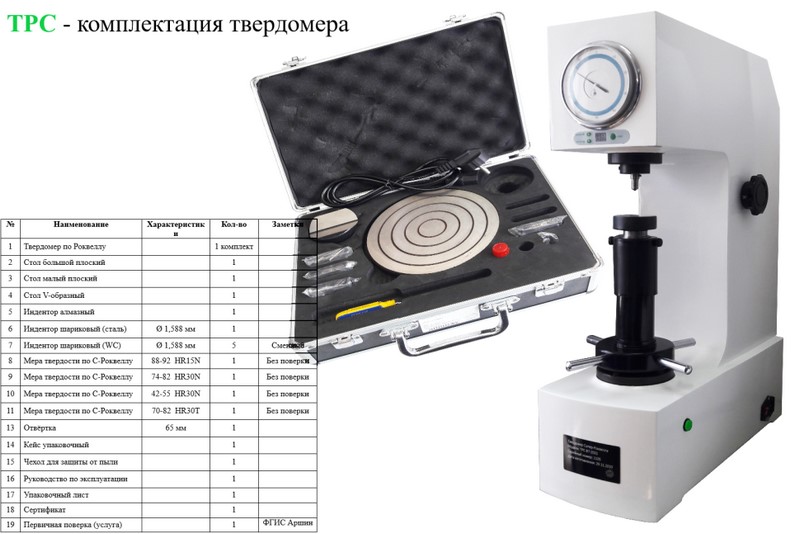

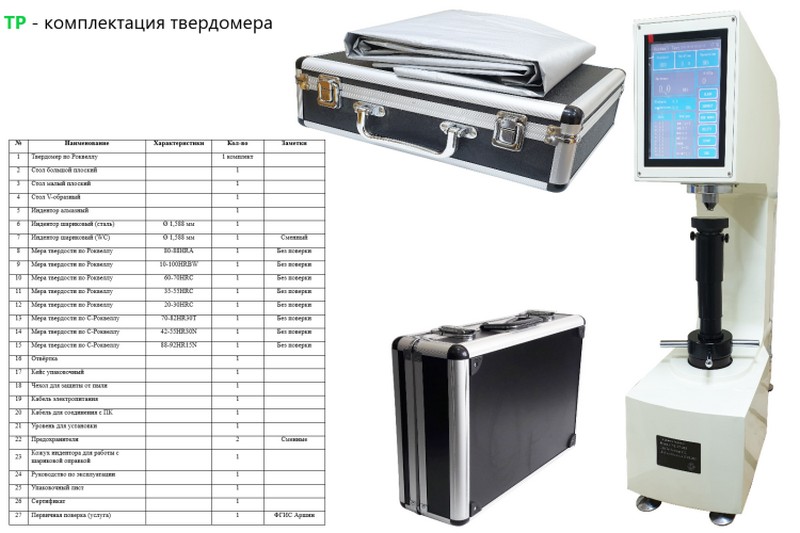

  • Комплектация

    Наименование

    Обозначение

    Количество

    Твердомер

    модель по заказу

    1 шт.

    Индентор ø 1,588 мм*



    1 шт.

    Индентор ø 3,175 мм*



    1 шт.

    Индентор ø 6,35 мм*



    1 шт.

    Индентор ø 12,7 мм*



    1 шт.

    Алмазный наконечник*



    1 шт.

    Паспорт

    Восток-7-ПС

    1 экз.

    Руководство по эксплуатации

    Восток-7-РЭ

    1 экз.

    *по согласованию с заказчиком.

    Полная документация представлена в разделе "Упаковочный лист" Руководства по эксплуатации.

     Модель твердомера, метрологические характеристики

     ТРР

     ТРД

     ТРМ

     ТР

     ТРС

     Шкалы твердости Роквелла

    HRA, HRB(W), HRC

    -

     Шкалы твердости Супер-Роквелла

    -

    HRN, HRT(W)

     Основная испытательная нагрузка по шкалам Роквелла, Н (кгс)

    588,4 (60);

    980,7 (100);

    1471(150)

    -

     Основная испытательная нагрузка по шкалам Супер-Роквелла, Н(кгс)

    -

    147,1 (15);

    294,2 (30);

    441,3 (45)

     Пределы допускаемой относительной погрешности основных испытательных нагрузок для шкал Роквелла, %

    ±0,5

    -

     Пределы допускаемой относительной погрешности предварительных испытательных нагрузок для шкал Супер-Роквелла, %

    -

    ±2,0

     Предварительная нагрузка по шкалам Роквелла, Н (кгс)

    98,07 (10)

    -

     Предварительная испытательная нагрузка по шкалам Супер-Роквелла, Н (кгс)

    -

    29,42 (3)

     Пределы допускаемой относительной погрешности основных испытательных нагрузок для шкал Роквелла, %

    ±0,66

    -

     Пределы допускаемой относительной погрешности предварительных испытательных нагрузок для шкал Супер-Роквелла, %

    -

    ±2,0

     Диапазон измерений твердости по шкалам Роквелла

    от 70 до 93 HRA

    от 25 до 80 вкл. HRB(W)

    св. 80 до 100 вкл.  HRB(W)

    от 20 до 35 вкл. HRC

    св. 35 до 55 вкл. HRC

    св. 55 до 70 вкл.  HRC

    -

     Пределы допускаемой абсолютной погрешности измерений твердости по шкалам Роквелла:
    • от 70 до 93 HRA
    • от 25 до 80 вкл. HRB(W)
    • св. 80 до 100 вкл. HRB(W)
    • от 20 до 35 вкл. HRC
    • св. 35 до 55 вкл. HRC
    • св. 55 до 70 вкл. HRC

    • ±1,2
    • ±3,0
    • ±2,0
    • ±2,0
    • ±1,5
    • ±1,0

    -

     Диапазон измерений твердости по шкалам Супер-Роквелла

    -

    от 70 до 90 вкл. HR15N

    от 90 до 94 вкл. HR15N

    от 40 до 76 вкл. HR30N

    св. 76 до 86 вкл.HR30N

    от 20 до 78 HR45N

    от 62-93 HR15T(W)

    от 15 до 70 вкл. HR30T(W)

    св. 70 до 82 вкл. HR30T(W)

    от 10 до 72 HR45T(W)

     Пределы допускаемой абсолютной погрешности измерений твердости по шкалам Супер-Роквелла:
    • от 70 до 90 вкл. HR15N
    • св. 90 до 94 вкл. HR15N
    • от 40 до 76 вкл. HR30N
    • св. 76 до 86 вкл. HR30N
    • от 20 до 78 HR45N
    • от 62 до 93 HR15T(W)
    • от 15 до 70 вкл. HR30T(W)
    • св. 70 до 82 вкл. HR30T(W)
    • от 10 до 72 HR45T(W)

    -


    • ±2,0
    • ±1,0
    • ±2,0
    • ±1,0
    • ±2,0
    • ±3,0
    • ±3,0
    • ±2,0
    • ±3,0


     Модель твердомера, технические характеристики

    ТРР

    ТРД

    ТРМ

    ТР

    ТРС

     Шкалы твердости Роквелла

    HRA, HRB(W)

    -

     Диапазон определения твердости по шкалам Роквелла

    от 20 до 70 HRA

    от 10 до 25 HRB

    -

     Шкалы твердости Роквелла

    -

    HRD, HRF, HRG

    -

     Диапазон определения твердости по шкалам Роквелла

    -

    от 40 до 77 HRD

    от 60 до 100 HRF

    от 30 до 94 HRG

    -

     Шкалы твердости Роквелла

    -

    HRL, HRM, HRR

    -

     Диапазон определения твердости по шкалам Роквелла

    -

    от 50 до 115 HRL

    от 50 до 115 HRM

    от 50 до 115 HRR

    -

     Тип нагружения

    ручной

    автомат

     Диапазон времени выдержки, с

    от 0 до 99

     Наличие памяти

    -

    200 групп по 10 значений в каждой

    -

     Интерфейс связи с ПК

    -

    Bluetooth

    USB, RS232

    -

     Глубина зева/расстояния до стенки от центра индентора, мм

    130

    135

    160

    135
     Макс. высота измеряемого изделия, мм:
    • С защитным кожухом
    • Без защитного кожуха

    • 80
    • 170

    • 190
    • 200
    • 100
    • 210
    •       210
    • -
    • 190
    • 210
     Габаритные размеры, мм, не более:
    • длина
    • ширина
    • высота

    • 480
    • 240
    • 630

    • 450
    • 200
    • 670

    • 510
    • 290
    • 730

    • 550
    • 230
    • 750


    • 450
    • 200
    • 670

     Масса, кг, не более

    65

    70

    80

    70

     Параметры электрического питания:
    • напряжение питания, В
    • потребляемая мощность, Вт, не более

    -


    • 220 ±10 %
    • 400
     Средний срок службы твердомеров, лет, не менее

    10

     Рабочие условия эксплуатации:
    • температура окружающего воздуха, °С
    • относительная влажность воздуха, %
    • атмосферное давление, кПа


    • от 15 до 28
    • до 80
    • от 84 до 106,7
