Твердомеры применяются для проведения контроля твёрдости образца без разрушения его структуры в лабораторных и цеховых условиях (особенно на машиностроительных предприятиях) при контроле качества изделий, а также при входном контроле сырья и заготовок.
Полное описание
Производитель«Восток-7», Россия
В наличии
Цена от 01.03.22, для уточнения актуальной стоимости просим связаться с менеджером.
33 511
-+Купить
  • Обзор
  • Характеристики
  • Отзывы1
«Восток-7», Россия

Состояние в реестрах: находится на стадии внесения в госреестр

Назначение средства измерений:

Твердомер переносной Польди для стали (далее твердомер) предназначен для измерения сравнительной и пластической твёрдости по Бринеллю при температуре от минус 10 до плюс 50 0С методом ударного отпечатка. Метод основан на внедрении в поверхности контрольного бруска и испытуемого образца (объекта) стального шара для испытания стали с твёрдостью ≤НВ 350. Твердомеры применяются для проведения контроля твёрдости образца без разрушения его структуры в лабораторных и цеховых условиях (особенно на машиностроительных предприятиях) при контроле качества изделий, а также при входном контроле сырья и заготовок.

Описание средства измерений:

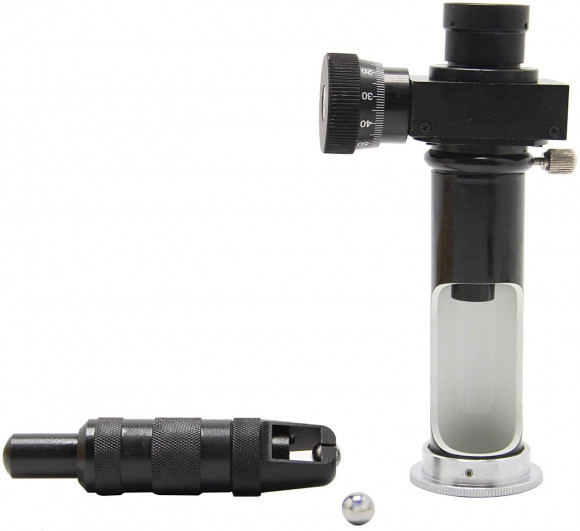

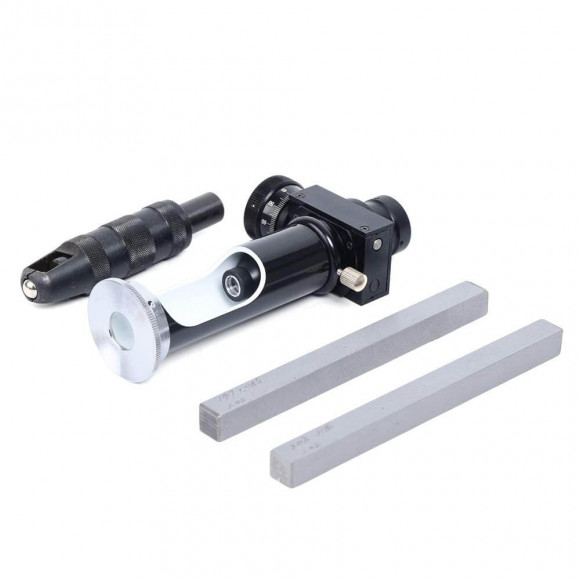

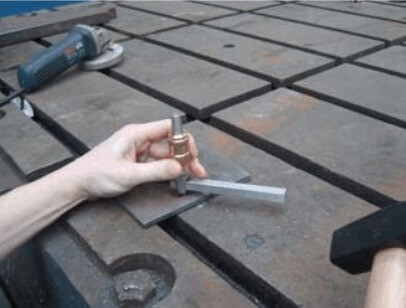

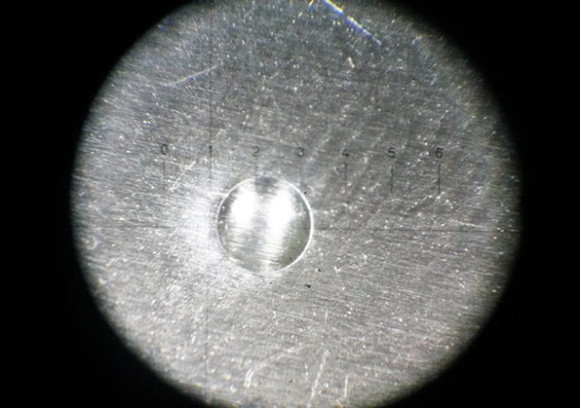

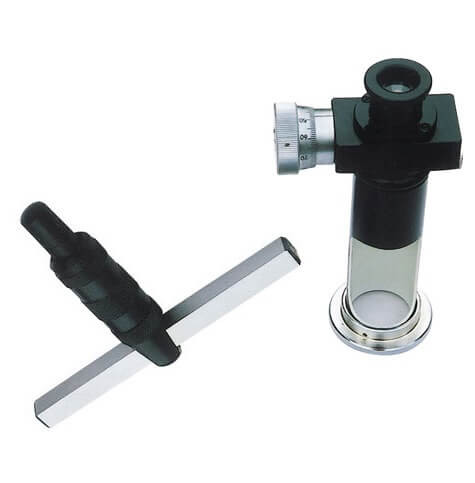

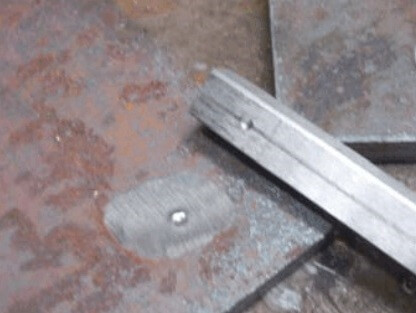

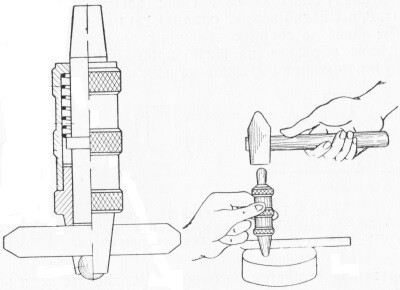

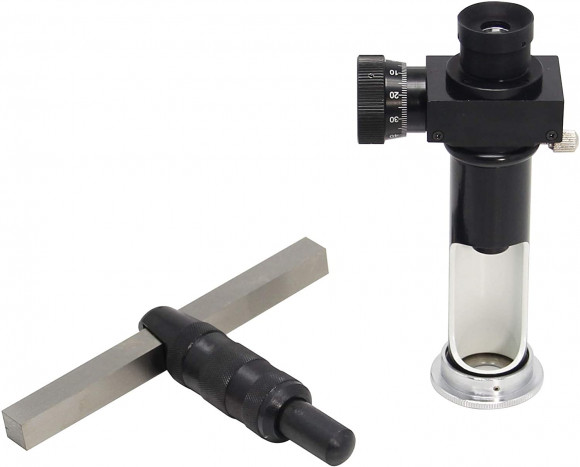

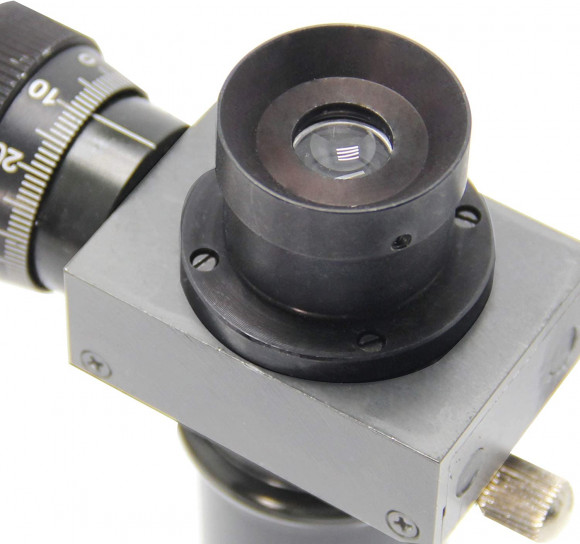

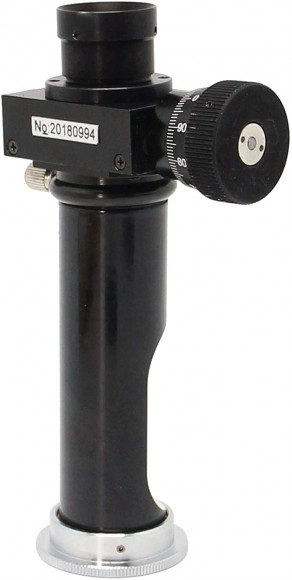

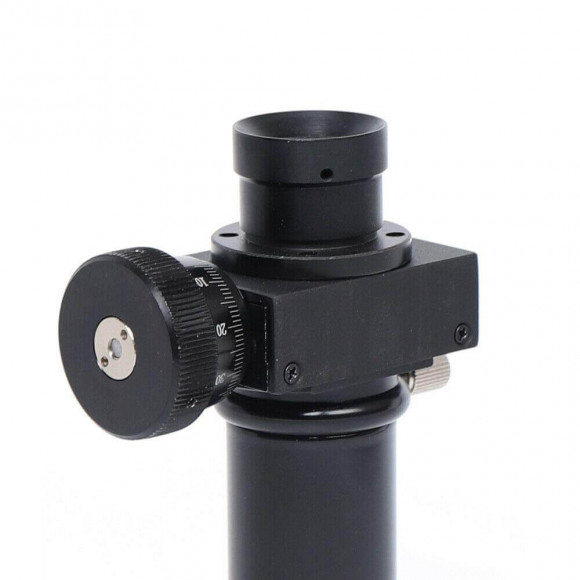

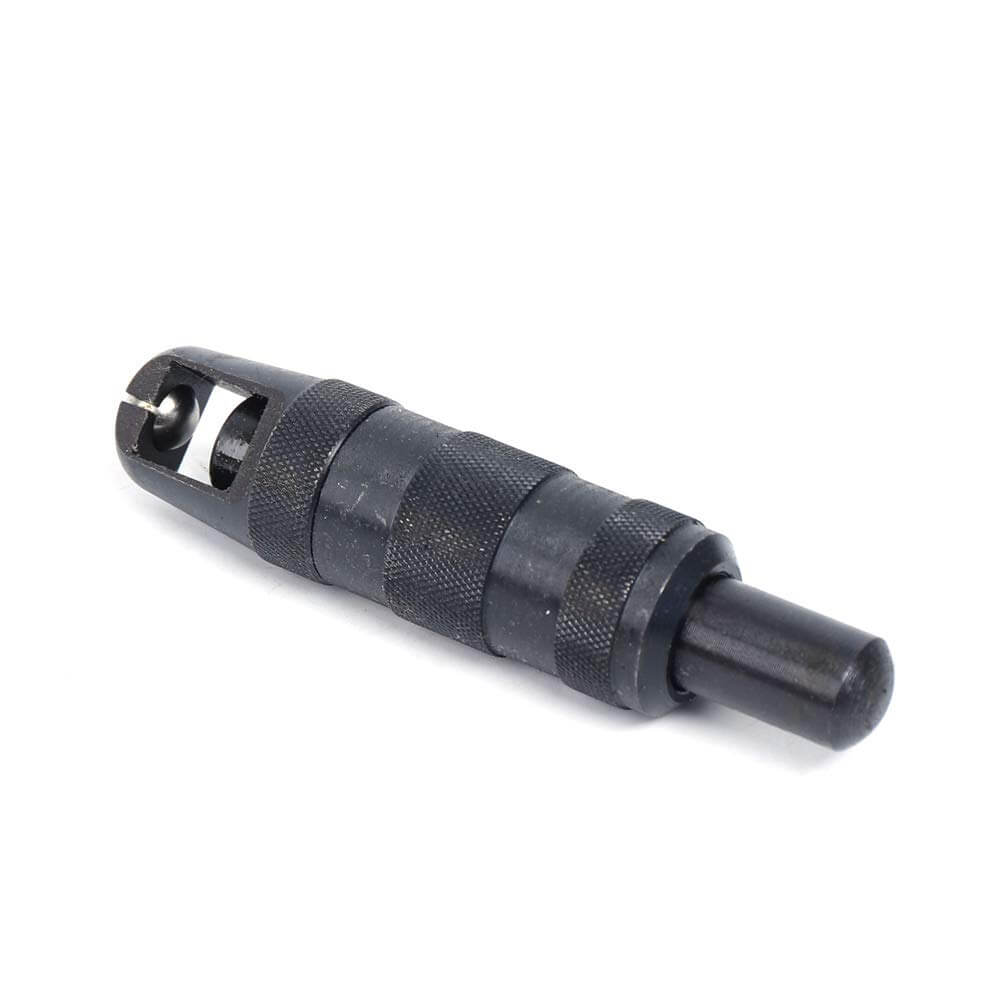

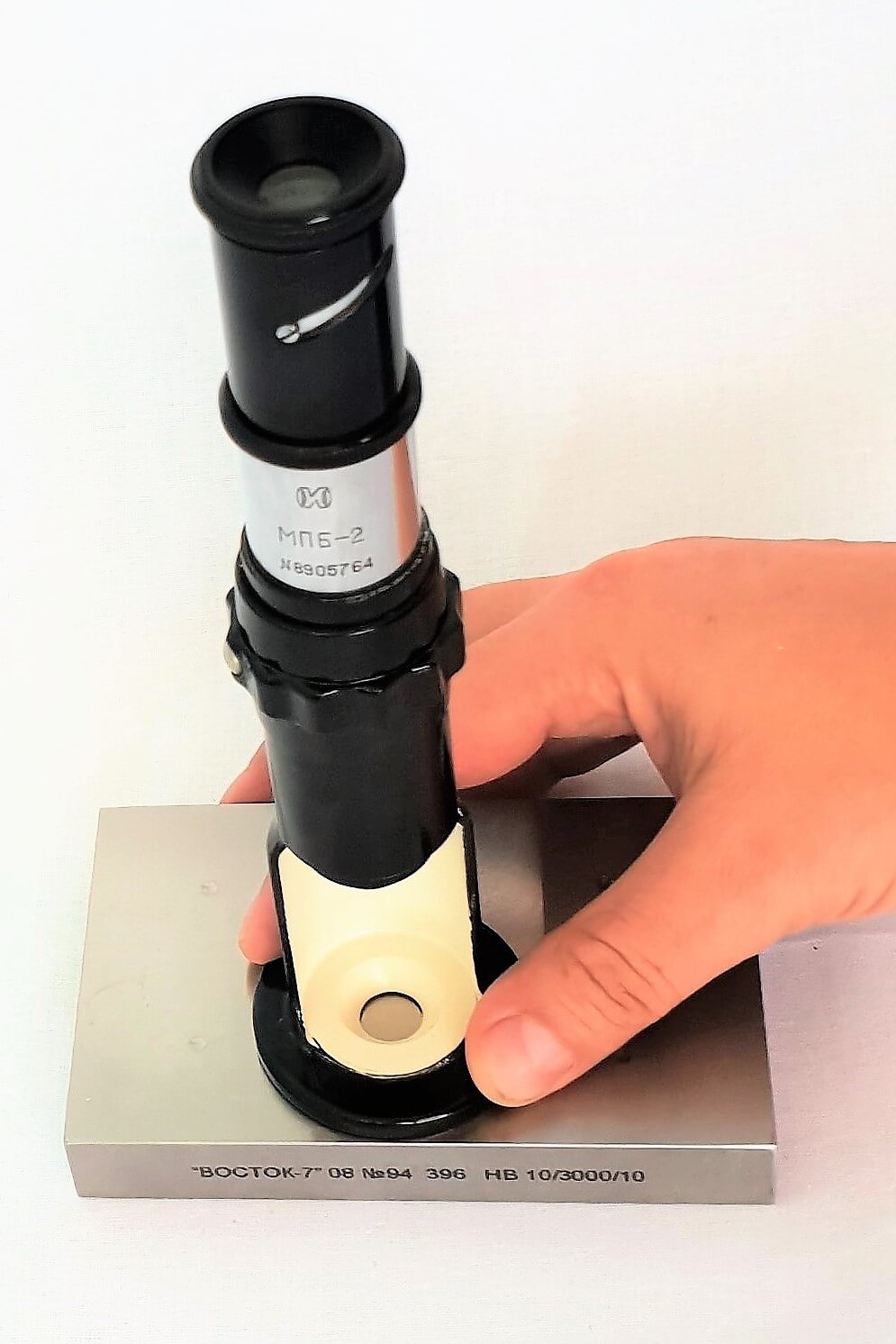

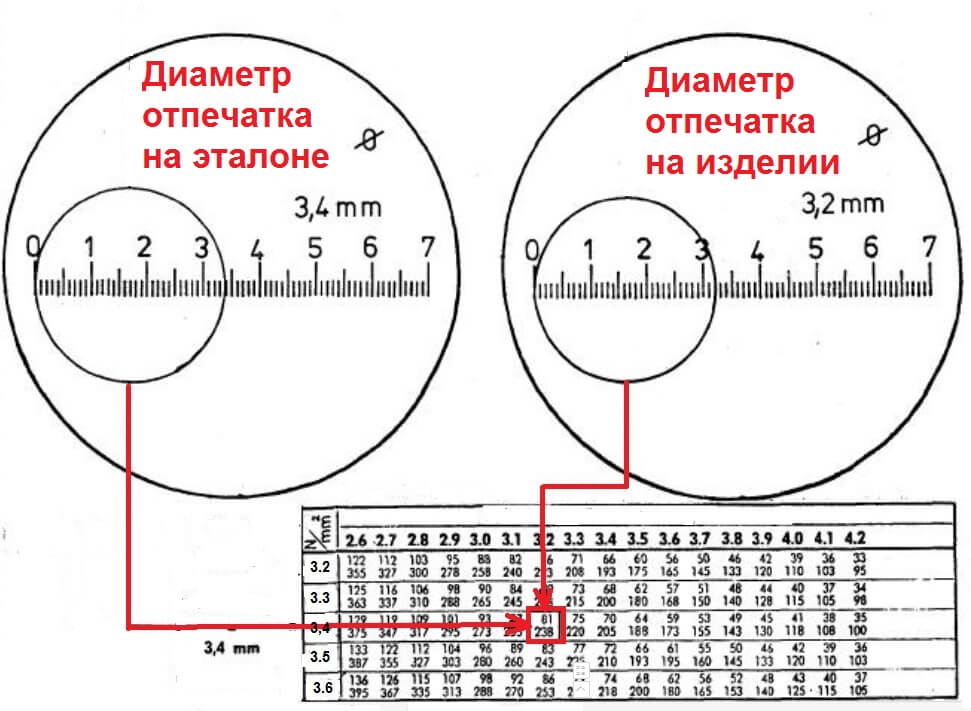

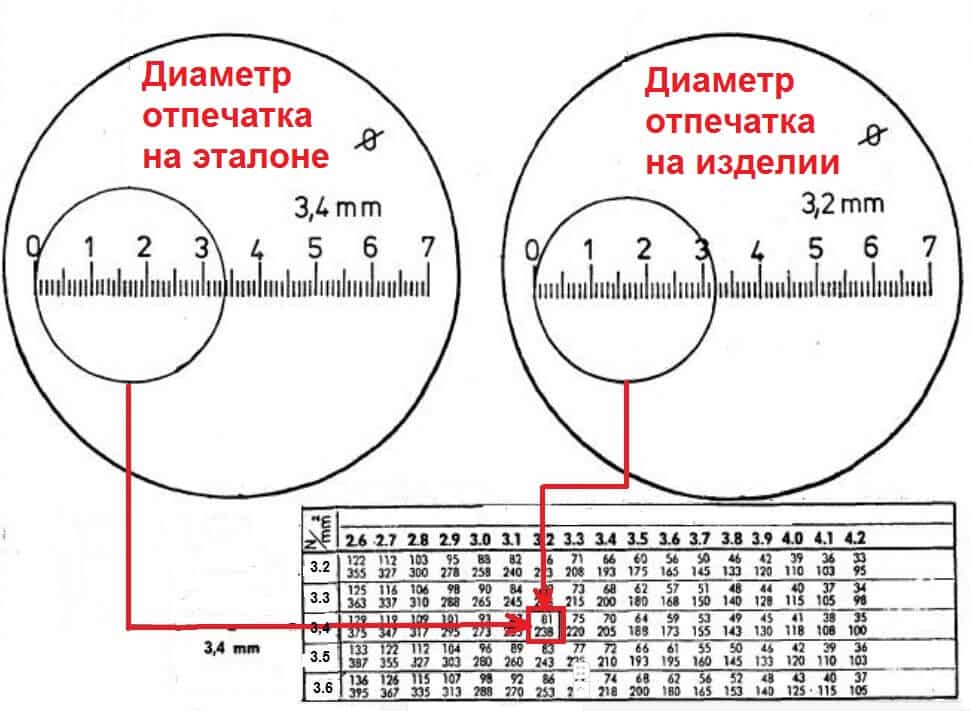

Твердомер переносной Польди ударного действия для стали производит измерение твёрдости методом ударного отпечатка по ГОСТ 18661 – 73. Метод Польди (метод двойного отпечатка шарика) – при ударе молотка по верхней части твердомера стальной шарик диаметром 10 мм вдавливается одновременно в контролируемую деталь и эталонный брусок (меру твёрдости), образуя при вдавливании лунки на обоих изделиях. После этого с помощью микроскопа производится измерение диаметров отпечатков (лунок) и твёрдость детали по Бринеллю определяется с помощью таблиц, прилагаемых к твердомеру.

Отличительные особенности измерений твёрдости прибором ударного действия ПОЛЬДИ:

  • имеет меньшую погрешность при испытании металлов с высокой шероховатостью по сравнению с другими твердомерами, т.к. диаметр отпечатка (лунки) значительно больше и относительная погрешность меньше. Больший размер отпечатка при одинаковой точности измерения позволяет получать меньшую относительную погрешность.
  • позволяет точнее определять твёрдость при не полностью сошлифованном обезуглероженном слое, так как даёт большую глубину сегментного отпечатка (лунки) по сравнению с переносными твердомерами статического и динамического действия.
  • единственный тип твердомера, измерение твёрдости которым разрешено в ГОСТ при температурах от -10 до +50 гр. Цельсия, в то время как всеми другими типами твердомеров диапазон допустимых температур при измерениях в ГОСТ от +10 до +25 гр. Цельсия.

ВАЖНО! Минимальная толщина испытуемого образца или слоя должна быть больше диаметра отпечатка в 1,2 раза. Минимальная толщина испытуемого образца должны быть не менее 10-кратной глубины отпечатка. Расстояние между центром отпечатка и краем образца (объекта) и контрольного стального бруска или краем соседнего отпечатка должно быть не менее 2,5 диаметра отпечатка.

Твердомер предназначен для измерения твёрдости следующих сплавов:

  • Крупногабаритных поковок после нормализации и закалки;
  • Штамповой оснастки для прессов и молотов;
  • Необработанной стали или отожжённой стали (кроме аустенитной стали);
  • Улучшенной закалённой или закалённой, а затем отпущенной стали (кроме аустенитной стали);
  • Чугуна;
  • Латунных отливок и проката;
  • Медного проката;
  • Оловянистой бронзы;
  • Отливок из алюминиевых сплавов.

Твердомер рекомендован нормативными документами для определения твёрдости:

АРМАТУРЫ:

  • Москомархитектура – “Рекомендации по обследованию и мониторингу технического состояния эксплуатируемых зданий, расположенных вблизи нового строительства или реконструкции”. Указание Москомархитектуры от 18.11.1998 N 39.
  • ОАО "ЦНИИПромзданий" – определение прочностных характеристик: “Пособие по проектированию МДС 13-20.2004”.

СВАРНЫХ ШВОВ:

  • Минэнерго России – РД 153-34.1-003-01 “Сварка, термообработка и контроль трубных систем котлов и трубопроводов при монтаже и ремонте энергетического оборудования”.
  • Минэнерго России – СО 153-34.17.440-2003 “Инструкция по продлению срока эксплуатации паровых турбин сверх паркового ресурса”.
  • Минтопэнерго России – СП 34-116-97 “Инструкция по проектированию, строительству и реконструкции промысловых нефтегазопроводов” для контроля сварных соединений трубопроводов, транспортирующих сероводородосодержащие продукты.
  • ОАО "Газпром" – ВРД 39-1.11-014-2000. “Методические указания по освидетельствованию и идентификации стальных труб для газонефтепроводов”.
  • Котлонадзор – “Эксплуатация объектов котлонадзора. Справочник от 01.01.96 Официальное издание” для измерений на наплавленном металле сварного соединения, в частности при контроле твёрдости наплавленного металла сварных соединений паропроводов, выполняемого с целью проверки состояния металла после отпуска.
Измерение твёрдости методом ударного отпечатка (метод Польди – двойного отпечатка) в соответствии с ГОСТ 18661 – 73 ДА
Шкала Бринелля – измеряемый диапазон:
Стальной шарик с твёрдостью ~ 850 HV10 150…450 HB
Твёрдосплавный шарик с твёрдостью ~ 1500 HV10 150…650 HB
Погрешность по шкале Бринелля
± 5…7 %
Диаметр индентора (стального шарика)
10 мм
Ресурс индентора-стального шарика с твёрдостью ~ HV 850 (минимальное кол-во измерений)
500
Шероховатость контролируемой поверхности, не более (Ra)
8 мкм
Радиус кривизны измеряемой поверхности без использования, не менее
50 мм
Диапазон температур:
При измерении твёрдости согласно требованиям ГОСТ 18661-73 -10...+50 гр.С
При транспортировке и хранении твердомера -50...+70 гр.С
Минимальное расстояние между:
Центрами соседних точек измерений (лунками) 10 мм
Центром точки измерения и краем поверхности изделия 5 мм
Минимально необходимый диаметр подготовленной поверхности для проведения измерений
20 мм

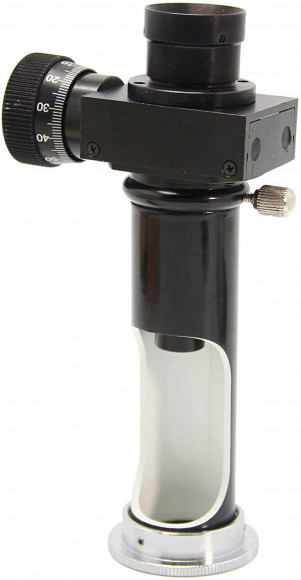

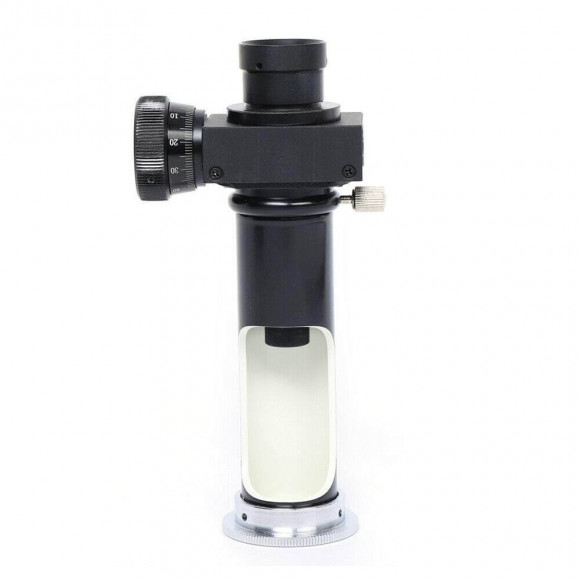

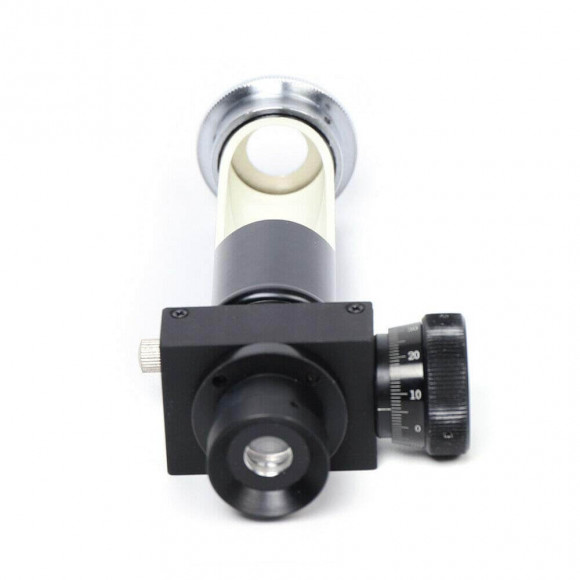

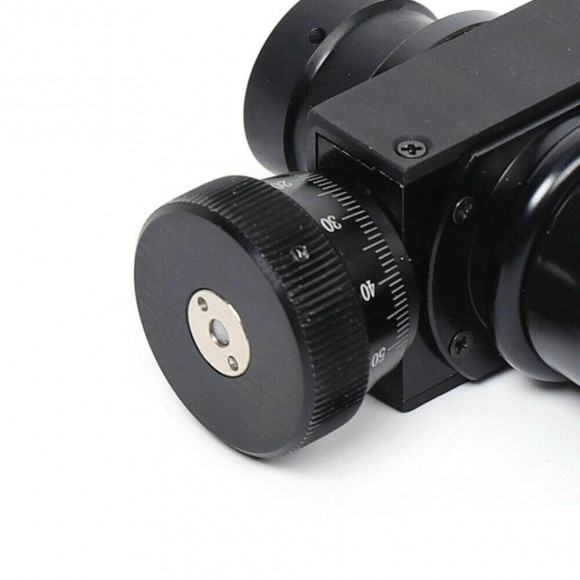

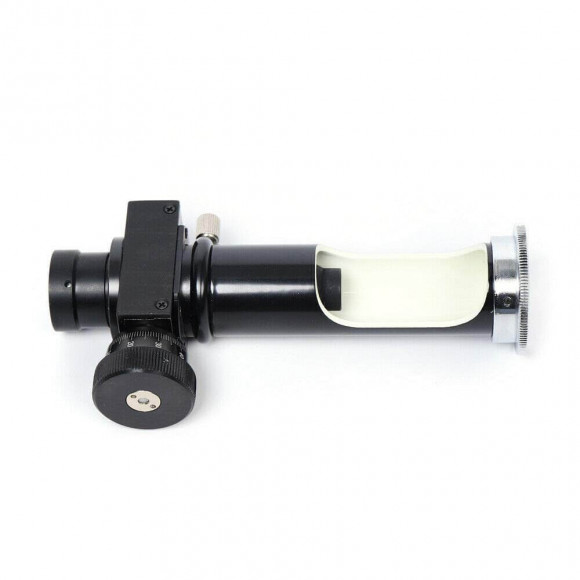

Кратность отсчётного микроскопа
20Х

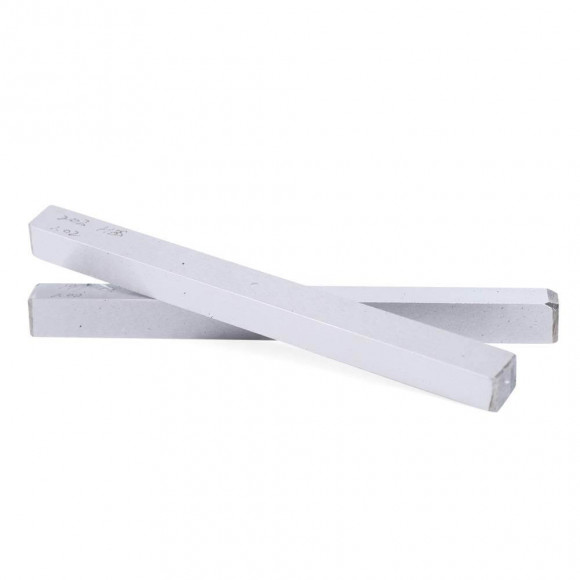

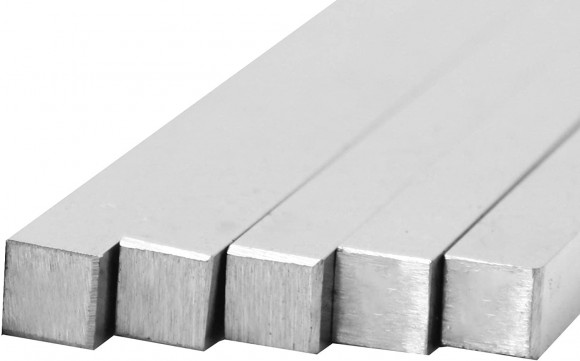

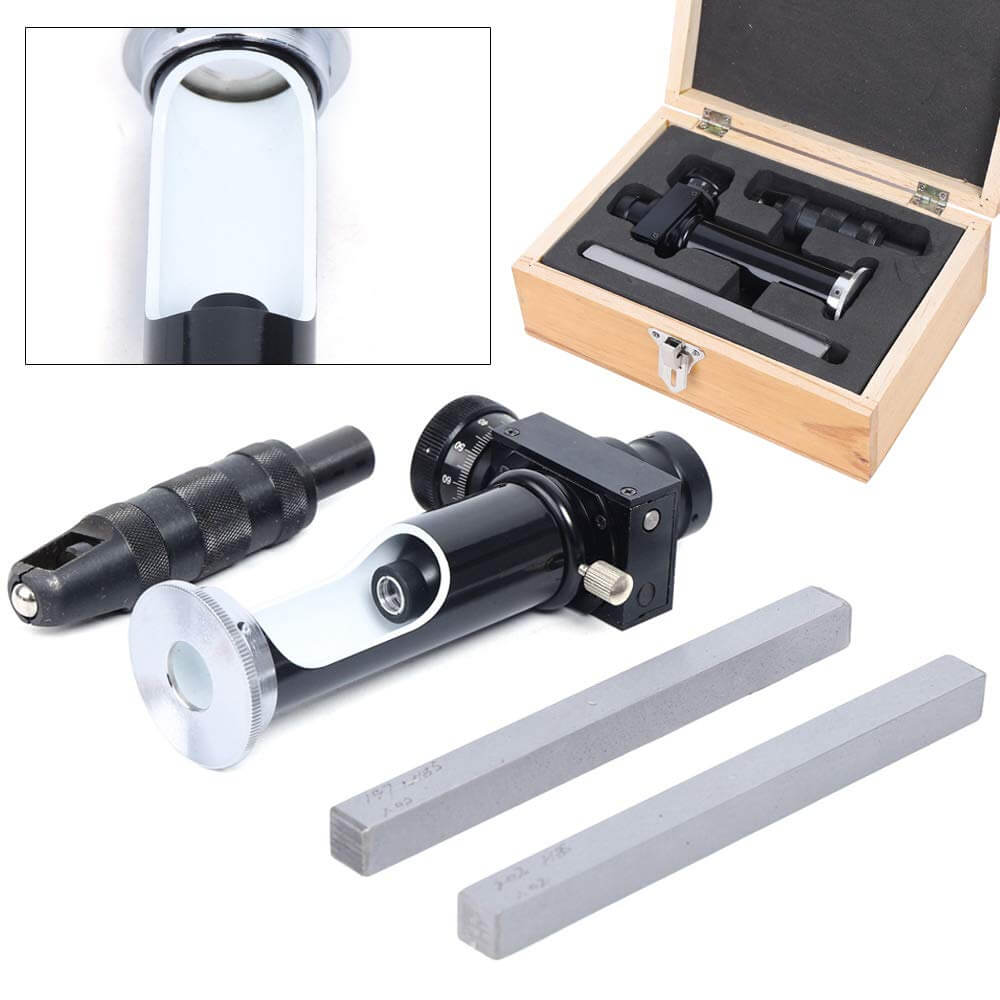

Эталонный брусок (мера твёрдости) с 2-мя рабочими поверхностями (имеют поверочные отпечатки)
197±17 HBS
Количество измерений на эталонном бруске (мере твёрдости) размером 12*12*150
~ 40
Масса твердомера (без меры твёрдости)
330 гр.
Габаритные размеры (В*Ш)
110*25 мм

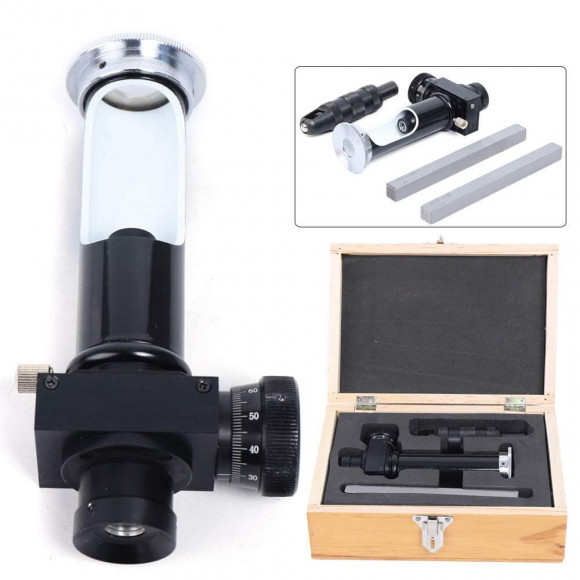

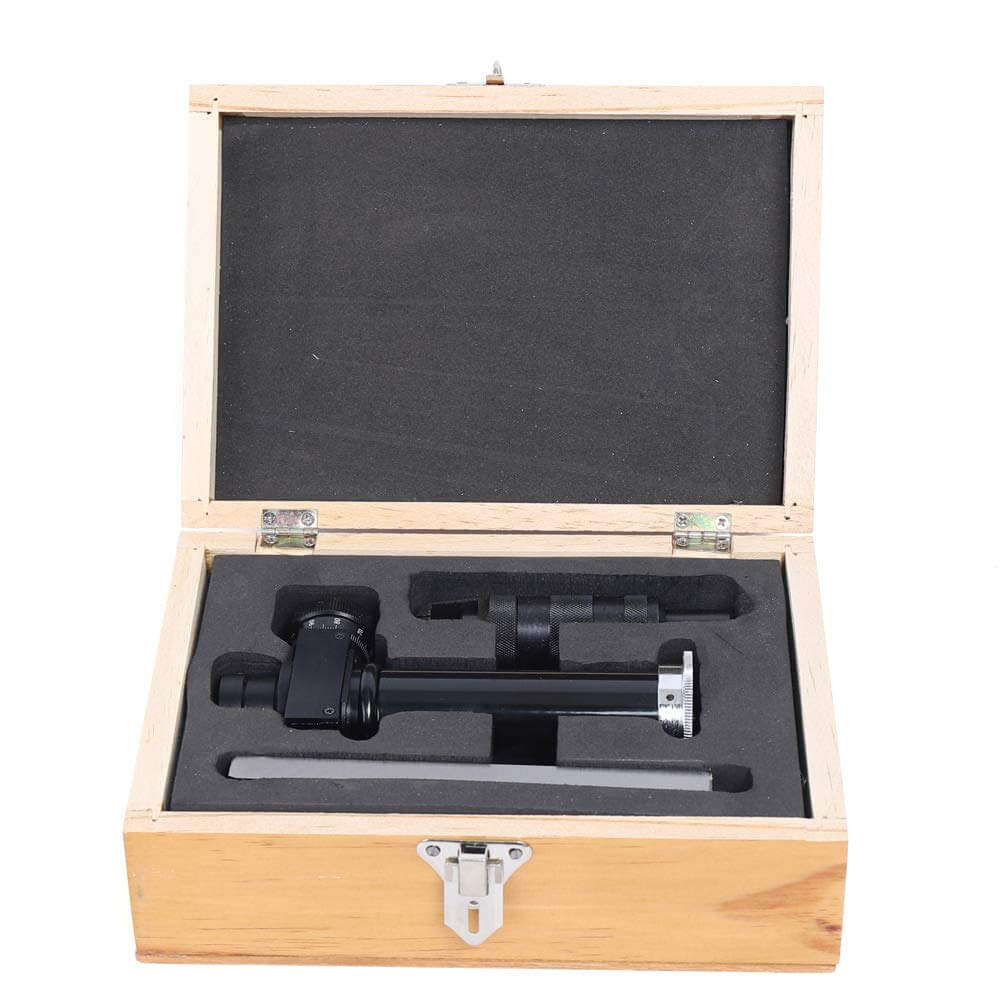

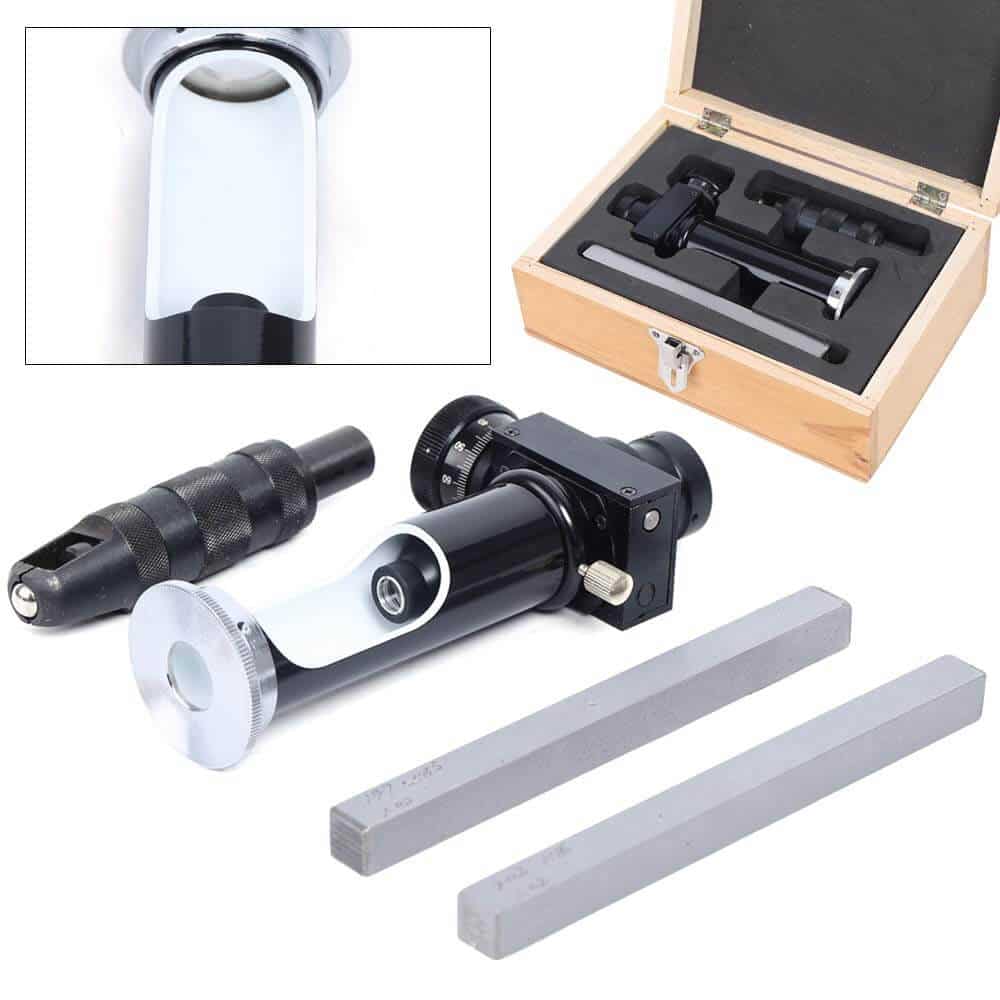

Масса приборного ящика из дерева с укомплектованным твердомером
1400 гр.
Габаритные размеры приборного ящика из дерева (В*Ш*Г)
83*220*155 мм
Гарантийный срок эксплуатации
1 год
Ресурс (наработка) твердомера, не менее
7 лет

Производитель«Восток-7», Россия

Твердомер Польди переносной по Бринеллю отзывы

Средняя оценка покупателей:(1)4.00 из 5 звезд

0
1
0
0
0
К
Твердомер Польди переносной по Бринеллю

Приобрели для определения твердости арматуры. Деревянный ящик для хранения оборудования вызвал недоумение. По работе прибора вопросов нет. Все ок.
