Данный тип вискозиметров может именоваться как “вискозиметры проточные”, “вискозиметры чашечные”, “воронки вискозиметрические”, “воронки наливные”, “воронки по истечению” и др.
Вискозиметр проточный чашечный представляет собой простое гравитационное устройство для измерения хронометрированного потока жидкости с известным объёмом, проходящего сквозь сопло в днище формованной ёмкости. При идеальных условиях эта скорость потока должна быть пропорциональна кинематической вязкости (выраженной в стоксах или сантистоксах), которая зависит от удельной плотности жидкости. Во многих ситуациях нет необходимости знать абсолютную вязкость. Для относительной классификации веществ достаточно знать время истечения в секундах.
В мире разработано не менее 50 типов вискозиметров проточных, которые используются в целях промышленного контроля и проверок в условиях эксплуатации. Эти простые устройства подразделяются на два типа:
- монтируемые на штативе воронки, которые заполняются жидкостью и затем осушаются (т. н. “вискозиметры чашечные”).
- погружаемые непосредственно в контейнер с жидкостью, которая далее выливается в тот же контейнер (т. н. “вискозиметры погружные”).
НАЗНАЧЕНИЕ.
Вискозиметр проточный чашечный (далее вискозиметр) предназначен для определения условной вязкости (времени истечения) лакокрасочных материалов и относящихся к ним продуктов – ньютоновских или приближающихся к ним жидкостей (полуфабрикаты, смолы и т. д.).
Вискозиметр состоит из резервуара, выполненного в виде воронки, и штатива. Принцип действия вискозиметра основан на измерении времени непрерывного истечения испытуемой жидкости в количестве 100 мл через калиброванное сопло под действием силы тяжести. Вискозиметр измеряет условную вязкость по времени истечения жидких лакокрасочных материалов. Измеряемая кинематическая вязкость обычно выражается в секундах (с) времени истечения. Если стандартами предусмотрены методы пересчёта, то значение условной вязкости t в секундах может быть конвертировано в значение кинематической вязкости в Сантистокс (сСт).
Вискозиметры проточные чашечные выпускаются в следующих модификациях:

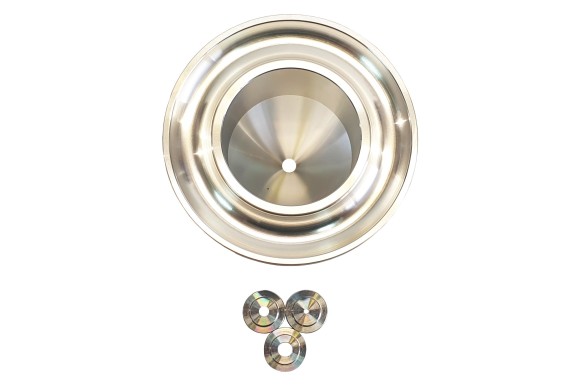

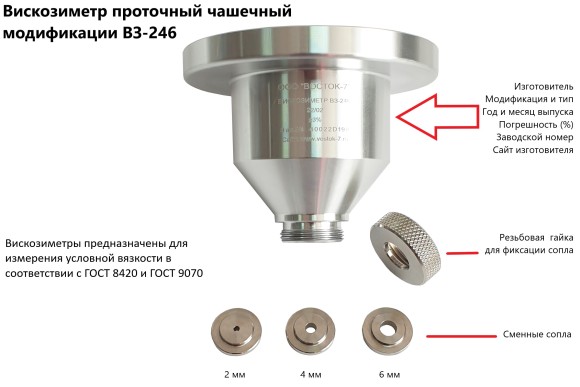

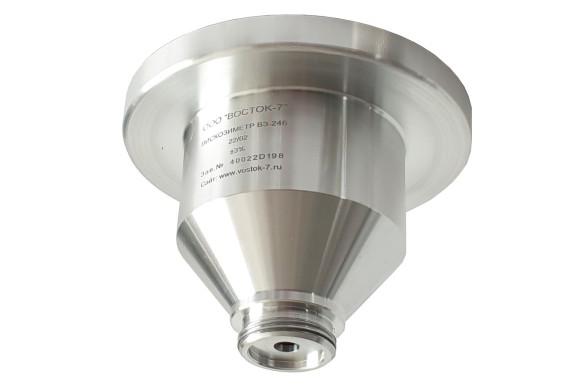

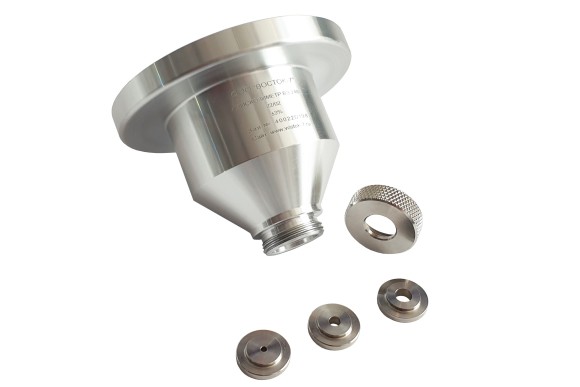

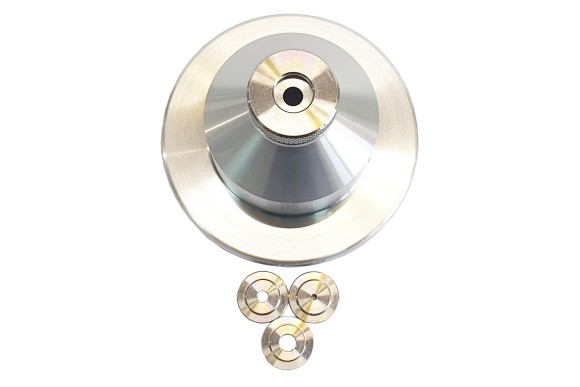

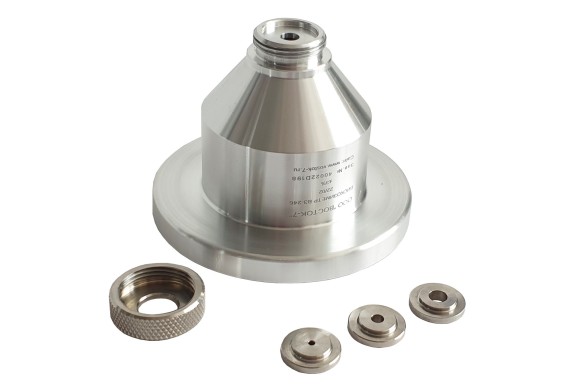

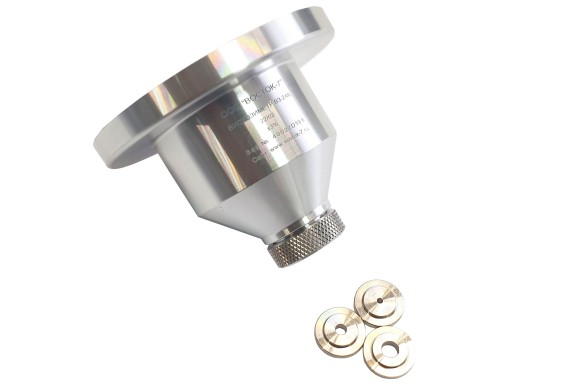

- ВЗ-246 представляет собой резервуар цилиндрической формы, переходящий внизу в полый конус, в нижней части которого располагается узел крепления сменных сопел диаметрами 2, 4 и 6 мм, устанавливаемый на регулируемый штатив-треногу со встроенным пузырьковым уровнем. В верхней части резервуара закреплён фланец с кольцевым желобком для слива излишков испытуемого материала. Вискозиметры предназначены для измерения условной вязкости в соответствии с ГОСТ 8420 и ГОСТ 9070.
ОБЩИЙ ВИД

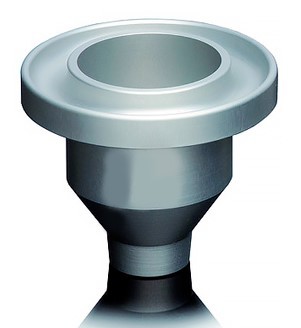

| Вискозиметры модификаций ВЗ-246 и ВЗ-DIN | Вискозиметры модификаций ВЗ-FORD | Вискозиметр в штативе-треноге со встроенным ватерпасом (пузырьковым уровнем) |
|
|  |  |
|
ОПТИМАЛЬНОЕ ВРЕМЯ ИСТЕЧЕНИЯ ДЛЯ ВИСКОЗИМЕТРОВ ВЗ-246 С СОПЛАМИ РАЗНОГО ДИАМЕТРА (ориентировочные показатели):
| Тип вискозиметра | Диаметр сопла, мм | Оптимальный диапазон времени истечения, с |
ВЗ-246 |
2 | от 70 до 300 |
| 4 | от 20 до 200* | |
| 6 | от 20 до 200 |
*Допускается измерять вискозиметром с диаметром сопла 4 мм время истечения от 12 до 200 с при разбавлении материала до рабочей вязкости.
ВАЖНО. Вне зависимости от используемого типа вискозиметра необходимо придерживаться следующих фундаментальных принципов:
- Следует соблюдать меры предосторожности при тестировании тиксотропных и прочих неньютоновских жидкостей на вязкость в связи с отсутствием определённой скорости сдвига в воронке.
- Диаметр сопла следует подбирать таким образом, чтобы значения времени истечения не выходили за минимальные и максимальные границы указанного диапазона!
- Температуру истекающей жидкости следует контролировать и измерять только в истекающем потоке после его прохождения сквозь неповрежденное отверстие.
Комплектация
Наименование |
К-во |
| Вискозиметр проточный чашечный модификации ВЗ-246 | 1 шт. |

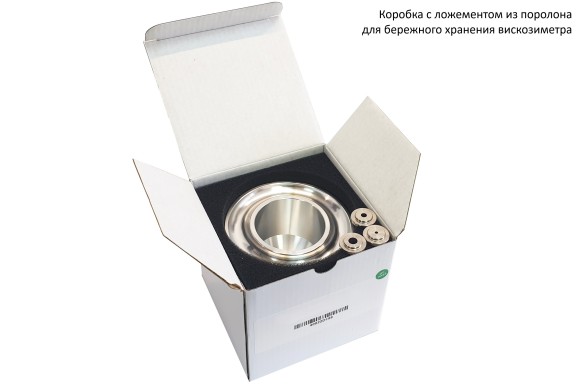

| Коробка с ложементом из поролона для хранения вискозиметра | 1 шт. |

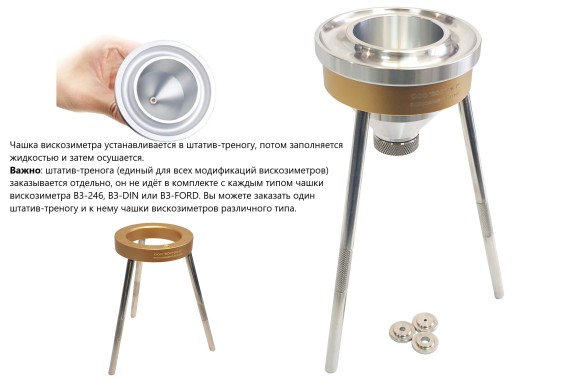

| Штатив-тренога со встроенным пузырьковым уровнем для установки в нём вискозиметра (единый для всех модификаций вискозиметров) | На заказ |

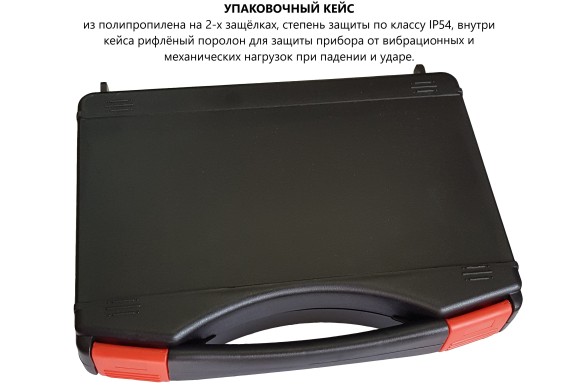

| Упаковочный противоударный кейс для штатива-треноги | 1 шт. |
| Руководство по эксплуатации с Паспортом и Методикой поверки (если применимо) | 1 экз. |
| Свидетельство о поверке (ФГИС АРШИН – если применимо) | 1 экз. |
Дополнительная комплектация |
|
|
На заказ |
| Пластина из стекла размером не менее 90*120 мм или алюминиевый диск диаметром не менее 55 мм | На заказ |
| Сосуд вместимостью 110-150 см3 | На заказ |
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
