Набор образцов шероховатости поверхности (сравнения)
- Обзор
- Характеристики
- Отзывы0
Важно: при работе образец должен находиться в максимально приближенном состоянии к состоянию, в котором находится контролируемое изделие (включая цвет поверхности, степень освещённости и т.п.). Антикоррозионная обработка должна быть немедленно применена в случае удара или царапанья образца.
Контроль поверхности детали по параметру шероховатости Ra производится путем визуального сравнения с образцом. К оцениваемой поверхности, подбирается наиболее подходящий образец, значение шероховатости которого берётся в качестве оценочного. Наиболее достоверно оцениваются детали из аналогичного образцу материала и изготовленные тем же, что и образец, способом обработки. В результате сравнения делается заключение о том, что параметр шероховатости контролируемой детали не превышает номинальное значение подобранного образца сравнения.

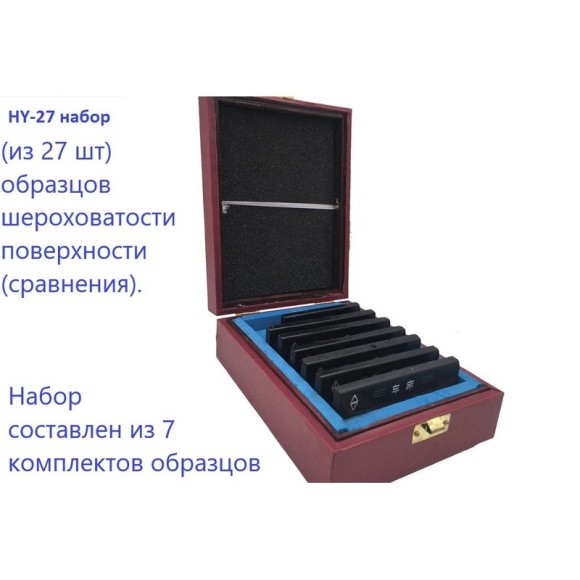

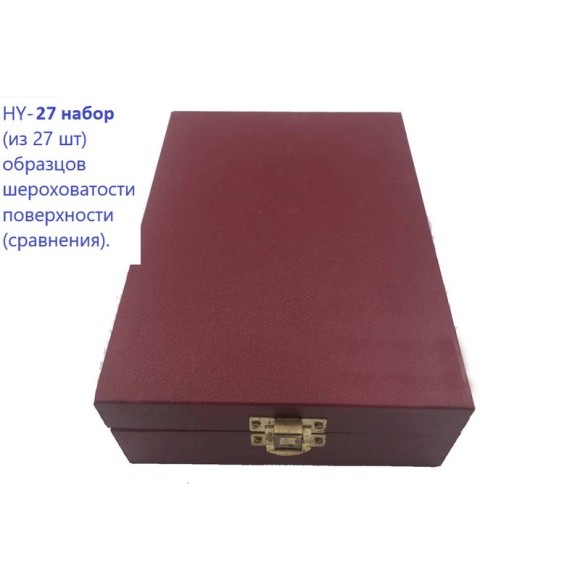

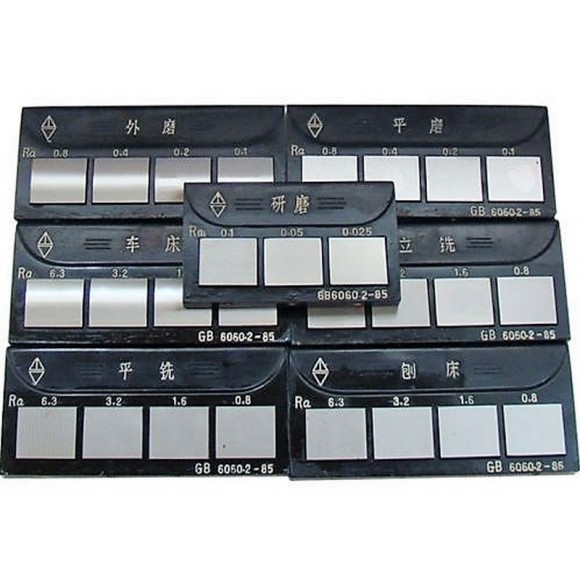

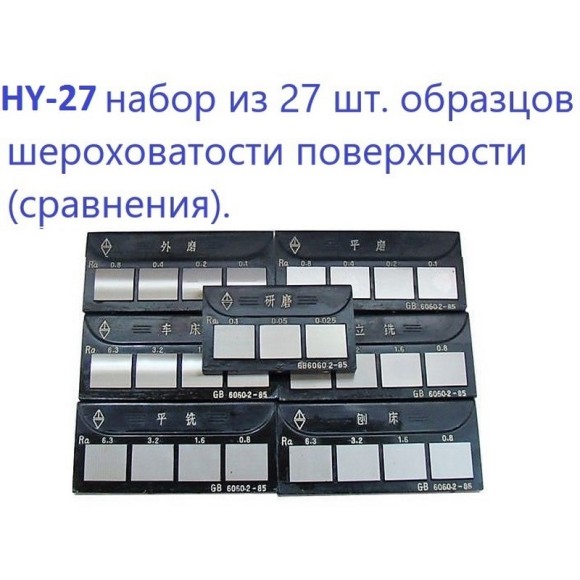

HY-27 набор из 27 шт. образцов шероховатости поверхности (сравнения)
Назначение - для визуального и тактильного (пальцами на ощупь) сравнения.

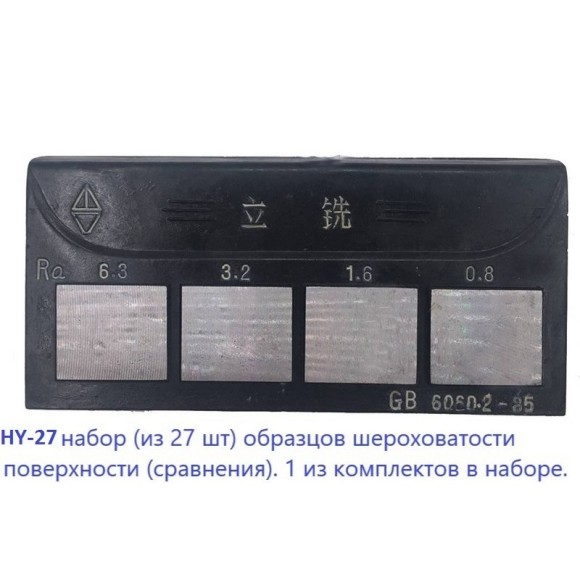

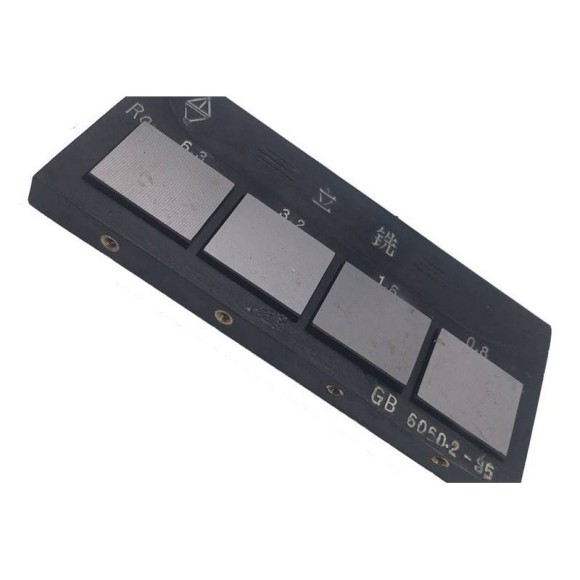

Комплект состоит из 7 наборов различных образцов шероховатости (сравнения): 6 наборов содержит по 4 образца и 1 набор содержит 3 образца, общее количество образцов - 27 шт. наиболее важных методов обработки поверхности с наиболее распространёнными среднеарифметическими значениями. Комплект предназначен для сравнения и определения степени финишной обработки поверхности сравнительным методом и визуальной оценкой на глаз или при помощи увеличительной лупы.
Образцы шероховатости поверхности (сравнения) изготовлены из никелевого сплава с высокой твёрдостью и хорошей износостойкостью.
Все 27 образцов откалиброваны в метрическом эквиваленте шероховатости Ra.
Классификация и степень шероховатости приведены в таблице:
Набор № |
Вид обработки |
Шероховатость Ra, um |
1 |
(Lathe) Точение – комплект из 4-х образцов |
0,8 / 1,6 / 3,2 / 6,3 |
2 |
(Planer) Строгание – комплект из 4-х образцов |
0,8 / 1,6 / 3,2 / 6,3 |
3 |
(Flat milling) Фрезирование плоское – комплект из 4-х образцов |
0,8 / 1,6 / 3,2 / 6,3 |
4 |

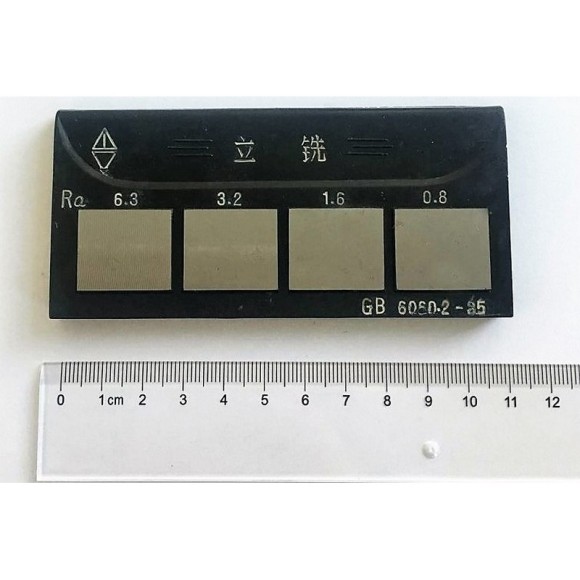

(Vertical milling) Фрезирование вертикальное – комплект из 4-х образцов |
0,8 / 1,6 / 3,2 / 6,3 |
5 |
(External grinding) Шлифование периферией круга наружное круглое – комплект из 4-х образцов |
0,1 / 0,2 / 0,4 / 0,8 |
6 |
(Flat grinding) Шлифование периферией круга плоское – комплект из 4-х образцов |
0,1 / 0,2 / 0,4 / 0,8 |
7 |
(Grinding) Шлифование – комплект из 3-х образцов |
0,05 / 0,025 / 0,012 |

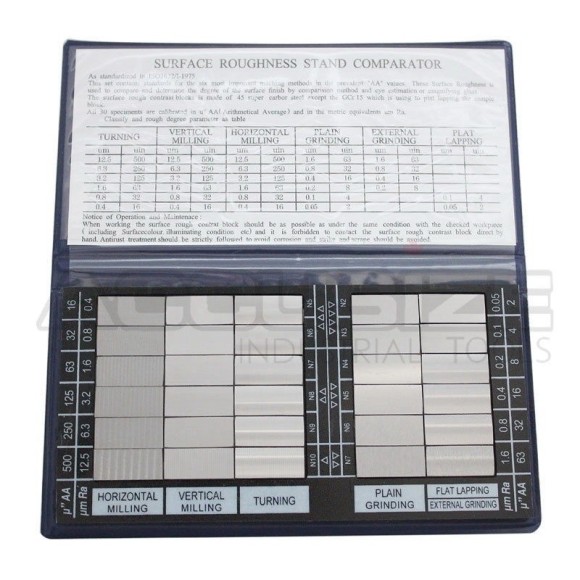

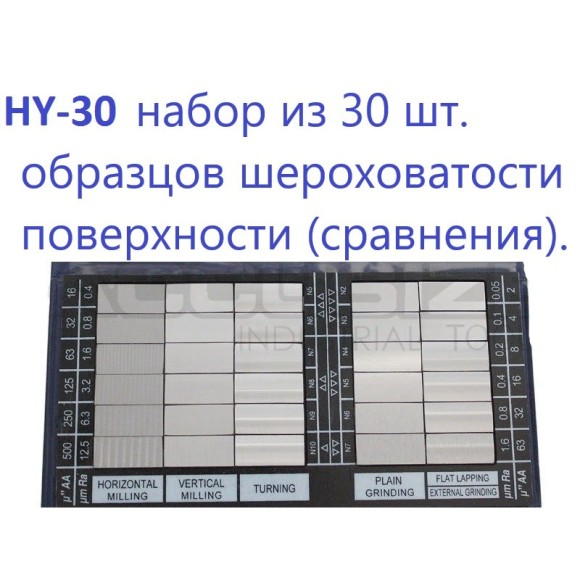

HY-30 набор из 30 шт. образцов шероховатости поверхности (сравнения)
Назначение - для визуального и тактильного (пальцами на ощупь) сравнения.
Комплект содержит образцы для 6 наиболее важных методов обработки поверхности с наиболее распространёнными среднеарифметическими значениями. Комплект предназначен для сравнения и определения степени финишной обработки поверхности сравнительным методом и визуальной оценкой на глаз или при помощи увеличительной лупы.
Образцы шероховатости поверхности (сравнения) изготовлены из 45-й нержавеющей стали, за исключением образца GCr15, который использует притирочную плитку.
Все 30 образцов откалиброваны в дюймовой среднеарифметической размерности и в метрическом эквиваленте шероховатости Ra.

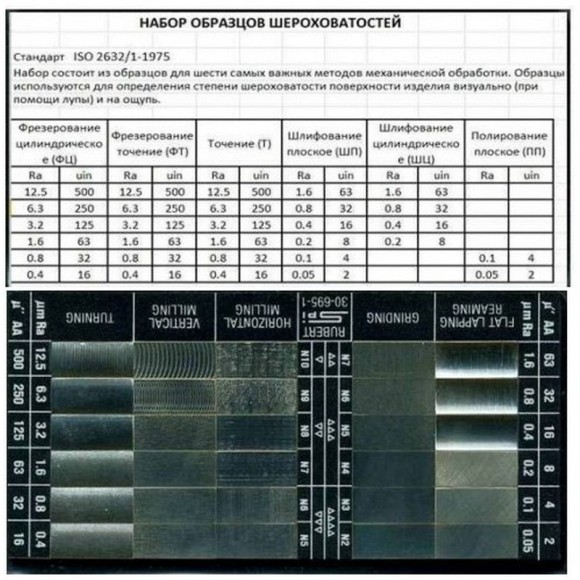

Классификация и степень шероховатости приведены в таблице:
Фрезерование цилиндрическое (ФЦ) TURNING | Фрезерование точение (ФТ) VERTICAL MILLING | Точение (Т) HORIZONTAL MILLING | Шлифование плоское (ШП) PLAIN GRINDING | Шлифование цилиндрическое (ШЦ) EXTERNAL GRINDING | Полирование плоское (ПП) PLAT LAPPING |
||||||
um |
u” |
um |
u” |
um |
u” |
um |
u” |
um |
u” |
um |
u” |
12.5 |
500 |
12.5 |
500 |
12.5 |
500 |
1.6 |
63 |
1.6 |
63 |
||
6.3 |
250 |
6.3 |
250 |
6.3 |
250 |
0.8 |
32 |
0.8 |
32 |
||
3.2 |
125 |
3.2 |
125 |
3.2 |
125 |
0.4 |
16 |
0.4 |
16 |
||
1.6 |
63 |
1.6 |
63 |
1.6 |
63 |
0.2 |
8 |
0.2 |
8 |
||
0.8 |
32 |
0.8 |
32 |
0.8 |
32 |
0.1 |
4 |
0.1 |
4 |
||
0.4 |
16 |
0.4 |
16 |
0.4 |
16 |
0.05 |
2 |
0.05 |
2 |
||
| Вес | 0.5 кг |
| Внесен в госреестр | Не внесен |
| Производитель | «Ammitary» , КНР |
