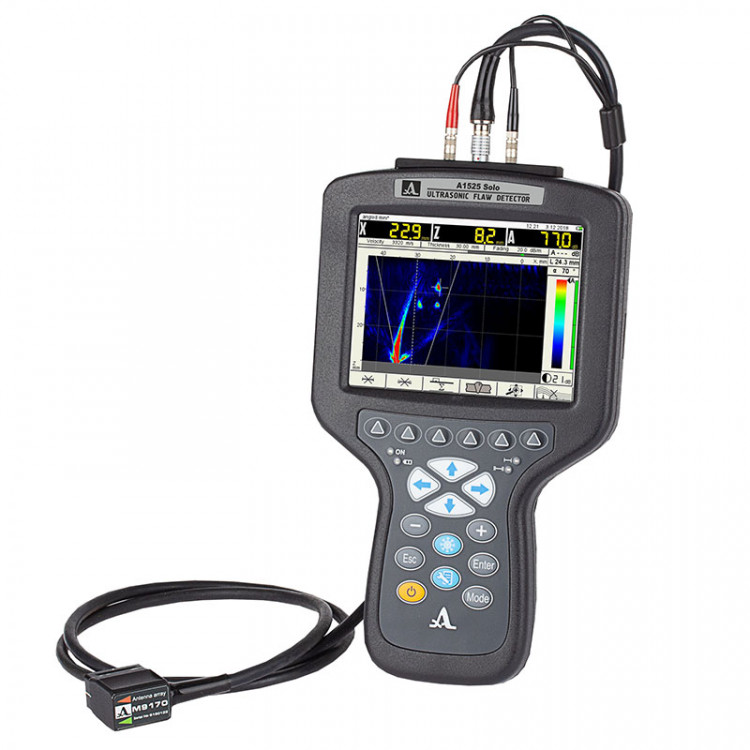

Высокочастотный ультразвуковой дефектоскоп-томограф А1525 Solo
Описание
ХарактеристикиХар-ки
Отзывы (0)

ПЕРВЫЙ В МИРЕ! УЛЬТРАЗВУКОВОЙ ДЕФЕКТОСКОП – ТОМОГРАФ В КОМПАКТНОМ ИСПОЛНЕНИИ

Легкий и удобный в использовании ультразвуковой высокочастотный дефектоскоп - томограф с визуализацией внутренней структуры сварного шва и тела металла в режиме реального времени.

Преимущества



  • Доступная цена.
  • Быстрота и эффективность контроля благодаря наглядному отображению сечения объекта (B-Скан) в режиме реального времени с частотой смены кадров до 35 Гц.
  • Улучшенная чувствительность в ближней зоне (ЦФА / TFM метод).
  • Скорость сканирования вдоль сварного соединения до 70 мм/с (при шаге сканирования 2 мм).
  • Малогабаритная 16 элементная антенная решетка поперечных волн с центральной частотой 4 МГц и сектором обзора от 350 до 800 для контроля сварных швов.
  • Отображение образов объемных (поры) и вертикально ориентированных (трещины) дефектов благодаря специальным режимам.


Особенности



  • Возможность работы в режимах томографа В-СКАН и классического дефектоскопа А-СКАН.
  • Простое и удобное МЕНЮ основных настроек.
  • Доступность работы с прибором специалистам любого уровня квалификации.
  • Небольшие габаритные размеры и вес прибора – 800 г.
  • Большой, цветной, антибликовый 5,7″ TFT дисплей с тачскрином.
  • Опционально прибор может быть укомплектован специализированной кареткой с установленным датчиком пути для равномерного перемещения АР вдоль сварного шва с целью соблюдения стабильного акустического контакта и равного расстояния относительно оси сварного шва. Полученные сканограммы (С-Скан) позволят проводить комплексный анализ всего сварного соединения.


Режимы визуализации


В дефектоскопе-томографе A1525 Solo реализованы пять режимов визуализации образов несплошностей, адаптированных к их виду. Данные режимы выбираются в зависимости от различных задач контроля и специфики объекта. Для простой идентификации этих режимов используются символы, приведенные ниже. Там же указаны основные характеристики режимов.
Номер режимаСимволОбъект контроляОтражательОзвучиваниеНазначение
1Ультразвуковой томограф - дефектоскоп А1525полупространство'точечный'прямоеДля изделий сложной формы, не имеющих определенной толщины, либо изделий с грубой донной поверхностью
2Ультразвуковой томограф - дефектоскоп А1525плита, 10 < d ≤ 100 мм'точечный'прямое и отраженноеДля плоскопараллельных изделий с известной толщиной
3Ультразвуковой томограф - дефектоскоп А1525пластина, d < 10 мм'точечный'отраженноеДля контроля плоскопараллельных изделий с известной толщиной, объектов малой толщины при определении дефектов вблизи поверхности
4Ультразвуковой томограф - дефектоскоп А1525плита или пластина, d < 100 ммплоскостныйпрямое и отраженноеДля определения вертикально-ориентированных дефектов с гладкой поверхностью, зеркально отражающих ультразвук
5Ультразвуковой томограф - дефектоскоп А1525плита или пластина, d < 100 ммобъемныйпрямое и отраженноеУниверсальный режим для плоскопараллельных изделий с известной толщиной и всех типов несплошностей
Производитель АКС
Наличие экрана Да
Диапазон рабочих температур, С -20 — 55
Номинальное напряжение питания, В 11.1
Время работы от аккумулятора, ч 6 ч
Габариты электронного блока, мм 260 × 157 × 43 мм
Масса электронного блока, г 800 г
Поверка Включена в стоимость
Внесен в госреестр Внесен

Характеристики

Параметр Значение
Размер томограммы 256 x 160 точек
Шаг реконструкции томограммы 0,1 – 2,0 мм
Диапазон устанавливаемых рабочих частот ультразвука 1 – 10 МГц
Диапазон измерений глубины залегания дефекта (по стали) с цифрофокусируемой антенной решеткой поперечных волн M9170 2 – 300 мм
Тип дисплея (разрешение) 5,7″ TFT (640 x 480)
Источник питания литиевый аккумулятор
Номинальное значение напряжения питания 11,1 В
Время непрерывной работы от аккумулятора, не менее 6 ч
Габаритные размеры электронного блока 260 х 157 х 43 мм
Масса электронного блока 800 г
Диапазон рабочих температур от -20 до +55ºC

Комплектация

Наименование Код
А1525 Solo - электронный блок ультразвукового дефектоскопа (ультразвукового томографа с цифровой фокусировкой антенной решетки) 1129
Антенная решетка M9170 4.0V60R26X10CS 1159
Кабель LEMO-LEMO одинарный 1,2 м 1213
Преобразователь S3568 2.5A0D10CL 1462
Преобразователь S5182 2.5А65D12CS 1434
Преобразователь S3568 2.5A0D10CL 1443
Сетевой адаптер с кабелем 220 В - 15 В 1829
Кабель USB A - Micro B 1222
Компакт-диск с документацией и ПО 1511
Калибровочный образец V2/25 1314
Планшет D12 1616
Чехол D12 1622
Гель УЗ  -30°C...+100°C, 0,1 кг 1915
Жесткий кейс М20 1615
